Приборы неразрушающего контроля универсальные ЮНИСКОП
Номер в ГРСИ РФ: | 71984-18 |
---|---|
Производитель / заявитель: | ООО "Интерюнис-ИТ", г.Москва |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Приборы неразрушающего контроля универсальные «ЮНИСКОП» (далее по тексту -приборы) предназначены для измерений напряжения переменного тока, напряжения и силы постоянного тока, регистрации и обработки формы сигналов, поступающих от внешних датчиков, с целью анализа характеристик упругих колебаний при неразрушающем контроле.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 71984-18 |
Наименование | Приборы неразрушающего контроля универсальные |
Модель | ЮНИСКОП |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 27.07.2023 |
Производитель / Заявитель
ООО "Интерюнис-ИТ", г.Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 1 год |
Зарегистрировано поверок | 172 |
Найдено поверителей | 11 |
Успешных поверок (СИ пригодно) | 171 (99%) |
Неуспешных поверок (СИ непригодно) | 1 (1%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
71984-18: Описание типа СИ | Скачать | 202.9 КБ | |
71984-18: Методика поверки ТНВЦ.412239.001 МП | Скачать | 7.5 MБ |
Описание типа
Назначение
Приборы неразрушающего контроля универсальные «ЮНИСКОП» (далее по тексту -приборы) предназначены для измерений напряжения переменного тока, напряжения и силы постоянного тока, регистрации и обработки формы сигналов, поступающих от внешних датчиков, с целью анализа характеристик упругих колебаний при неразрушающем контроле.
Описание
Принцип действия приборов основан на аналогово-цифровом преобразовании входных сигналов, поступающих от внешних датчиков, с последующей обработкой, отображением и сохранением полученных данных.
Прибор «ЮНИСКОП» включает в себя основной приборный блок семейства «UNISCOPE» (далее - ОПБ «UNISCOPE») и подключаемые к нему внешние устройства. ОПБ «UNISCOPE» имеет два измерительных аналоговых канала, к которым могут подключаться пьезоэлектрические преобразователи со встроенным или внешним предусилителем, согласованные по частотному диапазону, напряжению питания и выходному сопротивлению с характеристиками аналоговых каналов ОПБ «UNISCOPE». В качестве внешних предусилителей могут применяться предусилители акустической эмиссии семейства «UNP» (далее -предусилители «UNP»).
Конструктивно ОПБ «UNISCOPE» выполнен в виде моноблока, имеющего на лицевой стороне цветной графический дисплей для визуализации информации, клавиатуру для реализации различных функций и настроек, светодиодные индикаторы состояния электропитания и заряда батарей.
На боковой стороне ОПБ «UNISCOPE» имеются коаксиальные разъемы аналоговых каналов, многоконтактные разъемы цифровых каналов, выключатель электропитания, отсек разъемов, закрываемый заглушкой, содержащий разъемы электропитания и интерфейсов передачи данных: SD-карты, USB, Ethernet.
ОПБ «UNISCOPE» имеет в каждом аналоговом канале программно переключаемые частотные диапазоны. По каждому каналу прибор может осуществлять цифровую обработку, включающую цифровую фильтрацию и вычисление параметров сигналов в реальном времени.
ОПБ «UNISCOPE» позволяет записывать, отображать графически и передавать на внешние носители информации параметры сигналов, форму сигналов, Фурье-спектры сигналов.
ОПБ «UNISCOPE» имеет два цифровых канала для подключения внешних согласующих блоков. К каждому цифровому каналу может быть подключен один внешний согласующий блок семейства «UNE». Внешний согласующий блок параметрических измерений «UNE-P» (далее - блок «UNE-P») предназначен для измерения силы и напряжений постоянного тока, формируемых внешними первичными или вторичными преобразователями. Блок «UNE-P» имеет два универсальных параметрических входа. Каждый вход может работать в одном из нескольких режимов, осуществляя измерения силы постоянного тока в токовой петле и напряжений постоянного тока в различных диапазонах, а также имеет встроенные источники питания для подключаемых внешних устройств.
Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП» представлен на рисунке 1.
Пломбирование приборов не предусмотрено.
![](/images/ot/18//71984-18-1.jpg)

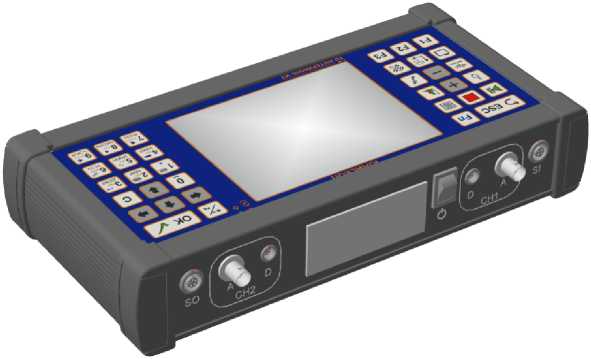

а) общий вид ОПБ «UNISCOPE»
![](/images/ot/18//71984-18-2.jpg)
![](/images/ot/18//71984-18-3.jpg)

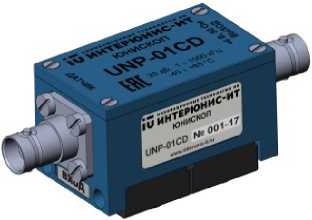

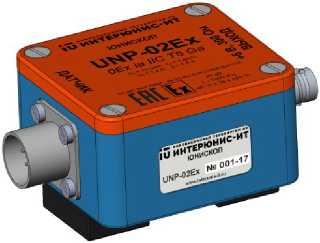

б) общий вид предусилителей «UNP» обычного и взрывозащищенного исполнения
![](/images/ot/18//71984-18-4.jpg)

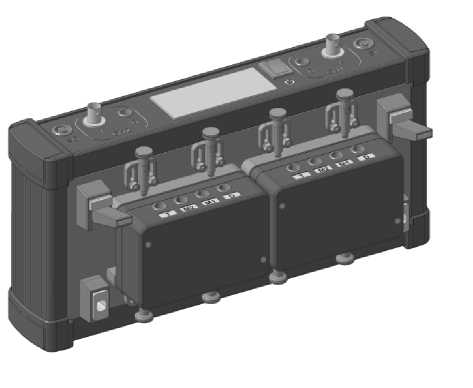

в) общий вид ОПБ «UNISCOPE» с подсоединенными блоками «UNE-P»
Рисунок 1 - Общий вид приборов неразрушающего контроля универсальных «ЮНИСКОП».
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее по тексту - ПО).
Встроенное ПО предназначено для обеспечения нормального функционирования приборов и управления интерфейсом. Оно является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Акустико-эмиссионная система |
Номер версии (идентификационный номер ПО), не ниже |
1.4.3 |
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики приборов приведены в таблицах 2 - 4.
Таблица 2 - Основные метрологические и технические характеристики ОПБ «UNISCOPE»
Наименование характеристики |
Значение |
Количество аналоговых каналов, шт. |
2 |
Количество цифровых каналов, шт. |
2 |
Переключаемые частотные диапазоны, кГц |
от 0,0005 до 30 от 1 до 100 от 30 до 1000 |
Допускаемое отклонение граничных частот переключаемых частотных диапазонов от номинальных (за исключением значения 0,0005 кГц), % |
±10 |
Неравномерность АЧХ в установленном частотном диапазоне, дБ |
от -3 до +1 |
Максимальное измеряемое пиковое напряжение переменного тока, В: - для ОПБ «UNISCOPE» исполнения V5 - для ОПБ «UNISCOPE» исполнения V6 - для ОПБ «UNISCOPE» исполнения V9 - для ОПБ «UNISCOPE» исполнения V24 |
0,5 1 1 1 |
Пределы допускаемой абсолютной погрешности измерения пикового напряжения переменного тока на среднегеометрической частоте установленного частотного диапазона, мВ |
±(1 + 0,05- U) |
Допускаемое отклонение синхронизации аналоговых каналов, мкс |
±1 |
Напряжение питания постоянного тока внешних устройств аналоговых каналов, В: - для ОПБ «UNISCOPE» исполнения V5 - для ОПБ «UNISCOPE» исполнения V6 - для ОПБ «UNISCOPE» исполнения V9 - для ОПБ «UNISCOPE» исполнения V24 |
4,7 6 9 24 |
Допускаемое отклонение напряжения питания постоянного тока внешних устройств аналоговых каналов, В |
±0,1 |
Интерфейс передачи данных по цифровым каналам |
RS485 |
Напряжение питания |
встроенные АКБ Li-Ion 7,2 B 8 А-ч |
Максимальная потребляемая мощность (совместно с подключаемыми устройствами), Вт |
10 |
Время автономной работы, ч, не менее |
8 |
Габаритные размеры (длинахширинахвысота), мм, не более |
325х170х75 |
Окончание таблицы 2
Наименование характеристики |
Значение |
Масса, кг, не более |
3 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
Маркировки взрывозащиты для исполнений Ex |
2Ex nA [ia IIB Ga] IIC T6 Gc 2Ex nA [ia Ga] IIC T6 Gc |
Средний срок службы, лет |
5 |
Примечание U- здесь и далее по тексту - измеряемое значение напряжения |
Таблица 3 - Основные технические характеристики предусилителя «UNP»
Наименование характеристики |
Значение | |||
UNP-01* |
UNP-02*Ex |
UNP-03*Ex |
UNP-04*Ex | |
Диапазон входного сигнала, В |
±0,1 |
±0,05 | ||
Коэффициент усиления, дБ |
от 19 до 21 | |||
Диапазон рабочих частот, кГц |
от 1 до 1000 | |||
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, % |
±10 | |||
Неравномерность АЧХ в диапазоне рабочих частот, дБ |
от -3 до +1 | |||
Эффективное значение шума в частотном диапазоне от 30 до 500 кГц, приведенного ко входу, мкВ, не более |
4 | |||
Сопротивление нагрузки, Ом |
50 |
300 |
50 |
50 |
Напряжение питания постоянного тока, В |
от 5,8 до 6,2 |
от 4,6 до 4,8 | ||
Габаритные размеры (длинахширинахвысота), мм, не более |
86x30x35 |
95x59x47 | ||
Масса, кг, не более |
0,15 |
0,3 | ||
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 | |||
Маркировка взрывозащиты |
Нет |
0Ex ia IIC T5 Ga |
0Ex ia IIB T5 Ga |
0Ex ia IIC T5 Ga |
Средний срок службы, лет |
5 |
Таблица 4 - Основные технические характеристики блока «UNE-P»
Наименование характеристики |
Значение |
Количество универсальных параметрических входов, шт. |
2 |
Диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой относительной погрешности измерения силы постоянного тока, % |
±0,2 |
Диапазоны измерения напряжения постоянного тока, В |
±1; ±10 |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока в режиме ±1 В, мВ |
±(2 + 0,001 -U) |
Окончание таблицы 4
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерения |
±(20 + 0,002 -U) |
напряжения постоянного тока в режиме ±10 В, мВ | |
Напряжение питания постоянного тока внешних устройств, В |
12; 24 |
Допускаемое отклонение напряжения питания постоянного тока внешних устройств, В |
±0,5 |
Максимальный ток потребления внешних устройств, мА |
100 |
Напряжение питания постоянного тока, В |
от 4,8 до 5,2 |
Габаритные размеры (длинахширинахвысота), мм, не более |
99x65x46 |
Масса, кг, не более |
0,4 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +50 |
Маркировка взрывозащиты для исполнения Ex |
2Ex nA [ia Ga] IIC T6 Gc |
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится типографским способом на паспорт.
Комплектность
Таблица 5 - Комплектность приборов
Наименование |
Обозначение |
Количество |
ОПБ «UNISCOPE» |
- |
1 шт. |
Предусилитель «UNP» |
- |
* |
Преобразователь акустической эмиссии (ПАЭ) |
- |
* |
Комплект соединительных кабелей |
- |
1 шт. |
Блок «UNE-P» |
- |
* |
Руководство по эксплуатации |
ТНВЦ.412239.001РЭ |
1 шт. |
Методика поверки |
ТНВЦ.412239.001МП с изменением № 2 |
1 шт. |
Паспорт |
ТНВЦ.412239.001ПС |
1 шт. |
Примечание -*- поставляется в соответствии с заказом |
Поверка
осуществляется по документу: ТНВЦ.412239.001МП с изменением № 2 «Приборы
неразрушающего контроля универсальные «ЮНИСКОП». Методика поверки», утвержденному ООО «ИЦРМ» 07.09.2020 г.
Основные средства поверки:
- генератор сигналов сложной формы AFG3022B (регистрационный номер в
Федеральном информационном фонде 41694-09);
- осциллограф цифровой TDS2014 (регистрационный номер в Федеральном информационном фонде 48471-11);
- мультиметр цифровой AM-7189 (регистрационный номер в Федеральном
информационном фонде 36641-07);
- калибратор процессов АМ-7111 (регистрационный номер в Федеральном
информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТНВЦ.412239.001ТУ Приборы неразрушающего контроля универсальные
«ЮНИСКОП». Технические условия
