Колонки топливораздаточные SK-FDN

Назначение

Колонки топливораздаточные SK-FDN (далее - ТРК) предназначены для измерений объема нефтепродуктов (бензин, дизельное топливо, далее - топливо), отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях и комплексах (далее - АЗС).

Описание

В ТРК реализован прямой метод динамических измерений объема отпущенного топлива в единицах объема - литрах.

Принцип действия ТРК состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок насосный с газоотделителем подается в измерительную линию, состоящую из одного или двух автономных блоков, далее через шланг с разрывной муфтой и с раздаточным краном (раздаточный рукав) топливо поступает в бак транспортного средства.

Отдельные автономные блоки представляют собой измеритель объема топлива с датчиком импульсов и электромагнитным клапаном, объединенные трубопроводами. Автономность блоков и конструкция ТРК, имеющей несколько раздаточных кранов, обеспечивают возможность независимой регулировки и опломбирования отдельных измерителей объема.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно- вычислительное устройство, в котором они преобразуются в измеряемый объем, передаваемый во внешнюю систему управления и отображаемый на индикаторе ТРК. Если в измерительную линию входят два измерительных блока, то электронно-вычислительное устройство производит суммирование объемов, измеренных каждым из автономных блоков.

Задание дозы топлива и включение ТРК производится оператором на клавиатуре, находящейся непосредственно на ТРК, или по сигналам, поступающим из внешней системы управления. В ТРК обеспечено автоматическое прекращение подачи нефтепродукта после выдачи требуемой дозы, установленной задающим устройством.

ТРК осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива по одному или нескольким раздаточным рукавам. Сброс показаний разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с ТРК.

В ТРК в качестве опции реализована функция «комбинированный расход», позволяющая потребителю изменять номинальный расход в пределах от 40 до 80 л/мин. В ТРК предусмотрено фильтрующее устройство с диапазоном тонкости фильтрования от 60 до 10 мкм.

В ТРК имеется возможность ведения специального журнала и сохранения записей сигналов предупреждений, ошибок и событий. Емкость журнала не менее 15000 записей, журнал имеет защиту от «холодного старта» ТРК.

Имеется возможность выгрузки журнала с помощью заводской программы SANKI на компьютер через порт RS232, имеется возможность выгрузки во внешнюю базу данных по заводскому протоколу.

В ТРК установлены датчики электромагнитного типа для контроля доступа в электронный и гидравлический отсеки, интегрированные с электронно-вычислительным устройством. События доступа сохраняются в журнале.

В ТРК имеется возможность защиты физического соединения измерителя объема и датчика импульсов с помощью датчиков перемещения (по заказу).

В ТРК, в качестве опциональной функции, реализовано аппаратное шифрование передачи данных между датчиками импульсов и электронно-вычислительным устройством, идентификация электронных компонентов ТРК путем фиксации их уникальных номеров в электронно-вычислительном устройстве, генерация и запись сообщений при попытке несанкционированной замены электронных компонентов, отдельный интерфейс для диагностики ТРК.

Конструкция ТРК сохраняет целостность и работоспособность при воздействии на нее возможных нагрузок при движении и остановке транспортных средств, подвижках грунта, вибрации. Наружные детали ТРК изготовлены из материалов стойких к воздействию окружающей среды и защищены соответствующими покрытиями.

ТРК имеют 4 модификации (SK10, SK52, SK56, SK65), отличающихся друг от друга дизайном, габаритными размерами, массой, номинальным расходом топлива, пределами допускаемой относительной погрешности, количеством отпускаемого вида топлива, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе ТРК (в этом случае применяется погружной насос в резервуаре).

ТРК состоят из:

- рамы и корпуса;

- гидравлического отсека;

- электронного отсека.

Гидравлический отсек состоит из:

- измерителя объема поршневого серия FM-500(D) с функцией электронной калибровки, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами очистки, газоотделителем и обратным клапаном GP-50(D), изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами очистки, газоотделителем и обратным клапаном ZYB, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7A, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7CS-R с функцией шифрования данных по CAN, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7CS-RD с функцией шифрования данных по CAN, с датчиком перемещения, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7US-R с функцией шифрования данных по Uart, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7US-RD с функцией шифрования данных по Uart, с датчиком перемещения, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов B-TY9 с функцией шифрования данных, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9U с функцией шифрования данных по Uart, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9U-RD с функцией шифрования данных по Uart, с датчиком перемещения, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9B с функцией шифрования данных по CAN, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9B-RD с функцией шифрования данных по CAN, с датчиком перемещения, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- электромагнитного клапана соленоидного DV1050(Ex), изготовитель «Zhejiang Chunhui Intelligent Control Co., Ltd», КНР;

- электродвигателя топливного насоса;

- раздаточного рукава с раздаточным краном;

- фильтра;

- вспомогательных дополнительных устройств, опций по выбору:

- датчика температуры;

- датчика вибрации;

- системы газовозврата;

- пропорционального регулирующего клапана;

- датчика открытия отсека гидравлического ТРК;

- системы втягивания шлангов;

- замка для фиксации раздаточных кранов в кармане ТРК;

- раздаточного рукава с раздаточным краном, установленного на отдельно стоящих стойках (сателлитах).

Электронный отсек состоит из:

- электронно-вычислительного устройства, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР.

- вспомогательных дополнительных устройств, опций по выбору:

- системы обогрева для устойчивой работы при отрицательных температурах окружающей среды;

- клавиатуры;

- устройств мультимедиа;

- модуля для приема платежей посредством карт оплаты;

- считывателей штрих-кода и QR-кода;

- видеокамеры;

- видеокамеры для распознавания лица;

- видеокамеры для распознавания номеров автомобилей;

- принтера печати чеков;

- контроллера для удаленной диагностики работы ТРК;

- датчика открытия отсека электронного ТРК;

- функциональной платы с портами для расширения;

- переговорного устройства;

- модуля голосового сопровождения процесса заправки топливом;

- индикатора состояния транзакции заправки;

- вендингового аппарата товаров (вендинг);

- терминала управления отпуском топлива.

Структурная схема обозначения ТРК:

Колонка топливораздаточная SK-FDN SKX1X2X3X4X5X6X7 Xs,

где SK -обозначение типа ТРК;

Х1 - модификация ТРК (10, 52, 56, 65);

Х2 - тип гидравлической части:

Z - всасывающий тип, лопастной насос;

G - всасывающий тип, шестеренчатый насос;

Q - напорный тип;

Х3 - код измерителя объема: F;

Х4 - количество рукавов (от 1 до 12);

Х5 - количество видов топлива (от 1 до 6);

Х6 - количество постов (от 1 до 12);

Х7 - код типа электронно-вычислительного устройства:

B - тип электронно-вычислительного устройства I2;

C - тип электронно-вычислительного устройства I5(CAN Bus);

Х8 - дополнительное описание (обозначение при наличии, параметры могут быть отображены отдельно или комбинированном виде:

CLASSICAL (или в виде сокращений «С») /PRIME (или в виде сокращений «P»)/MOBILE (или в виде сокращений «M») - серия, отличается дизайном;

40/50/70/80/100/120/130 - номинальный расход топлива, при наличии комбинированных расходов отображается с помощью знака «/»;

STx - описание возможности подключения сателлита, где x - возможное количество подключаемых сателлитов (c 1 или 2 сторон).

PRx - точность отпуска, где x (от 1 до 2):

1 - пределы допускаемой относительной погрешности измерений объема прямым методом динамических измерений при реализации через ТРК нефтепродуктов, %, не более:

- при температуре окружающей среды и топлива (20±5) °С - ±0,25 %;

- при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С, - ±0,5 %;

2 - пределы допустимой относительной погрешности ТРК при температуре окружающей среды от минус 40 °С до плюс 50 °С - ±0,25 %;

VRx - наличие системы отвода паров паровоздушной смеси (газовозврата), где x -количество сортов топлива с рекуперацией паров;

SP - наличие вендингового аппарата товаров (вендинг).

Пример условного обозначения ТРК при заказе:

Колонка топливораздаточная SK-FDN SK65GF842CP40/80ST1PR1VR3

Колонка модификации SK65-Prime, с типом электронно-вычислительного устройства I5 и восемью раздаточными рукавами, с четырьмя видами топлива, с двумя постами налива, всасывающего типа гидравлической системы, шестеренчатого насоса, с комбинированным расходом топлива 40 и 80 л/мин, с пределами допускаемой относительной погрешности при температуре окружающей среды и топлива, выходящими за диапазон (20+5)°С, - ±0,5 %, укомплектована 1 сателлитом и системой газовозврата на 3 сорта топлива.

Серийный номер ТРК и датчиков импульсов в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку. Маркировочная табличка ТРК закрепляется на корпус ТРК винтами. Маркировочная табличка датчика импульсов закрепляется на его корпус заклепками, винтами или наклейками. Серийный номер измерителя объема в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом литья или давления.

Знак поверки в виде оттиска наносится на каждый измеритель объема, датчик импульсов, электронно-вычислительное устройство.

Общий вид средства измерений представлен на рисунке 1.

Места нанесения знака поверки и пломб представлены на рисунке 2.

Места нанесения серийного номера ТРК, измерителя объема и датчика импульсов представлены на рисунке 3.

SK10(CLASSICAL)

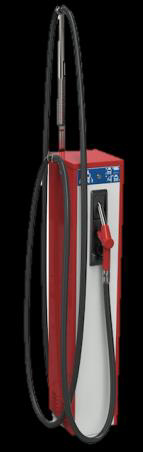

SK10(ST) (Сателлит)

SKIO(MOBILE)

SK10(PRIME)

SK56(CLASSICAL)

SK56(PRIME)

SK52(PRIME)

SK56(PRIME)

SK65(CLASSICAL)

SK65(PRIME)

11С.1И и ’

SK65(PRIME)

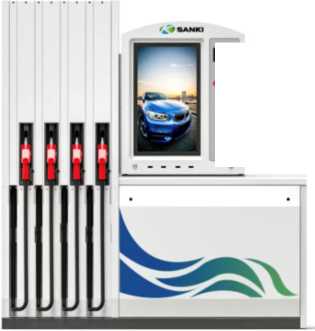

SK56(PRIME) с вендинговым аппаратом товаров (вендинг)

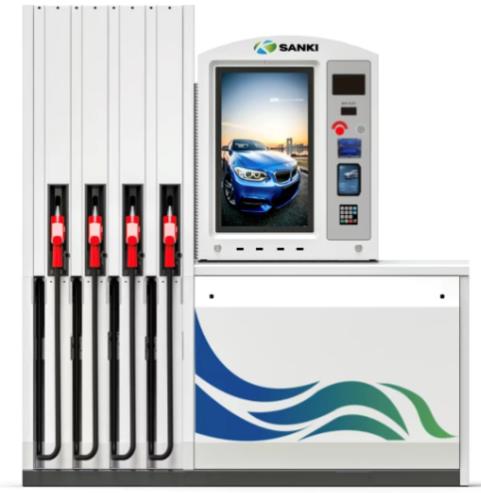

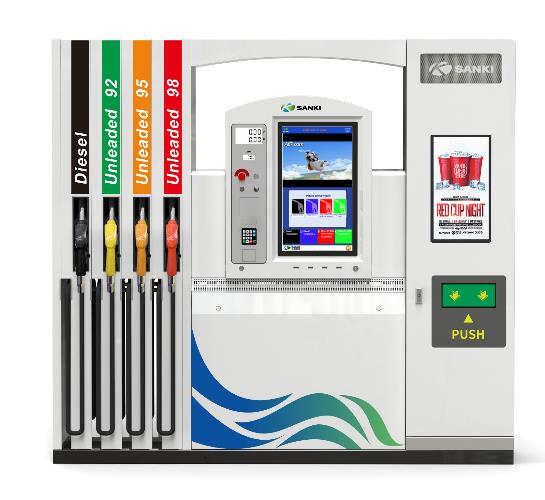

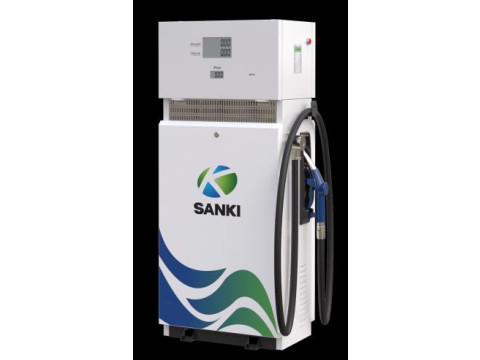

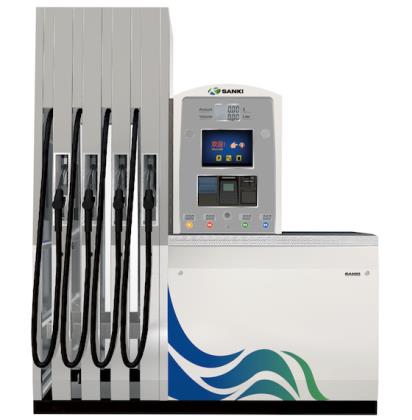

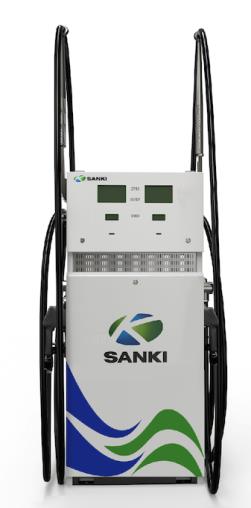

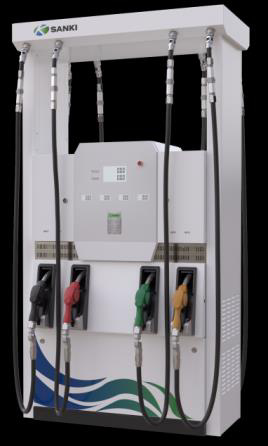

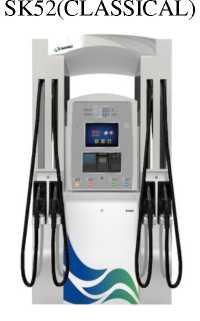

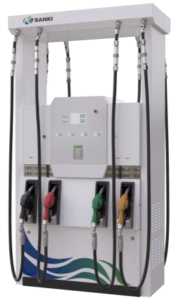

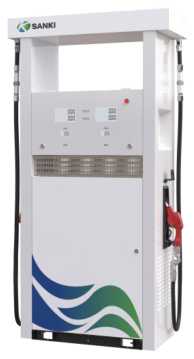

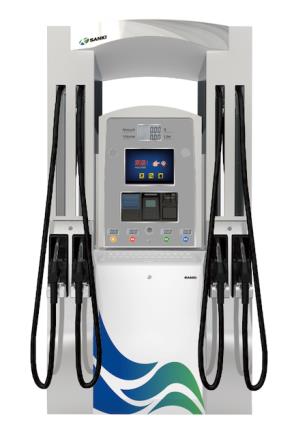

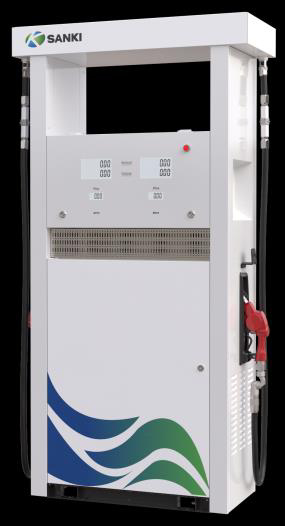

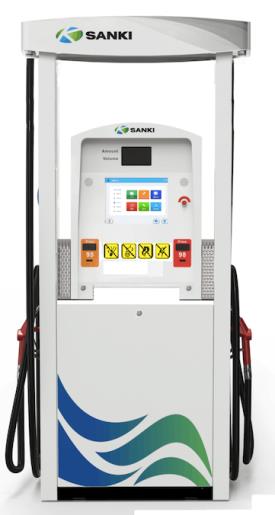

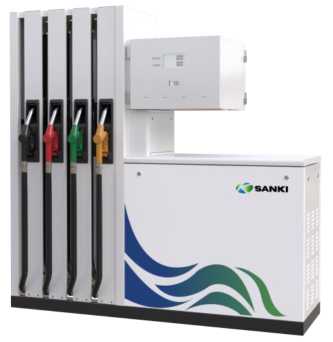

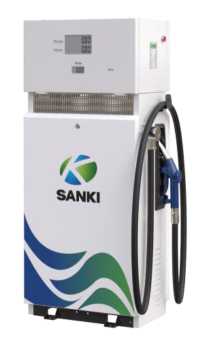

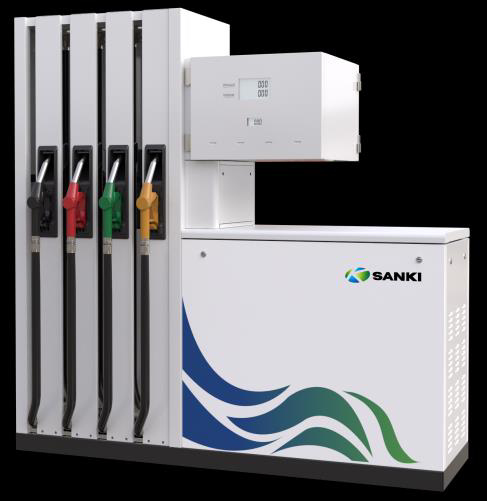

Рисунок 1 - Общий вид средства измерений

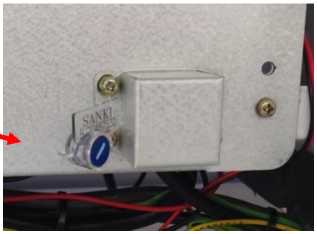

Место нанесения знака поверки

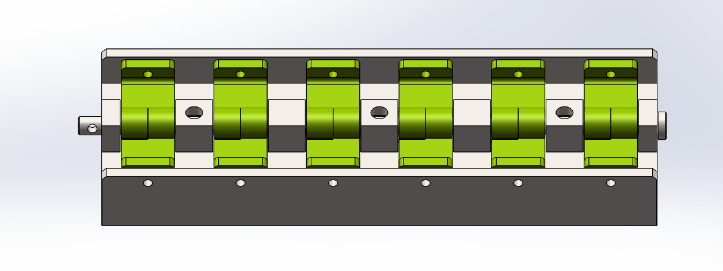

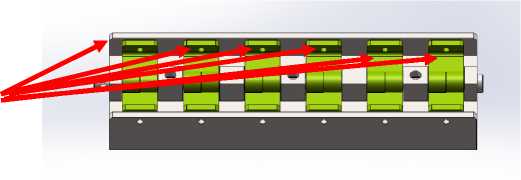

Выключатели по настройке параметров

Место нанесения знака поверки

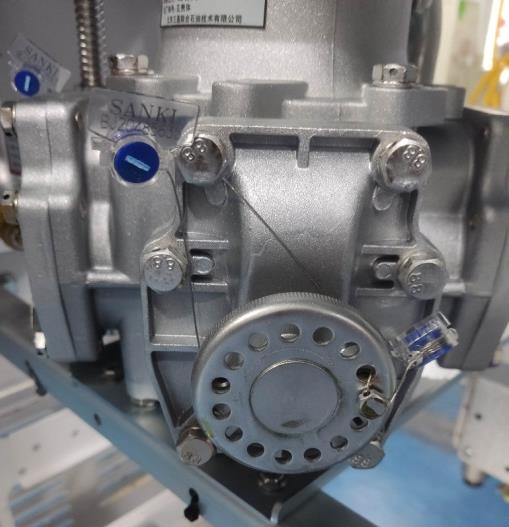

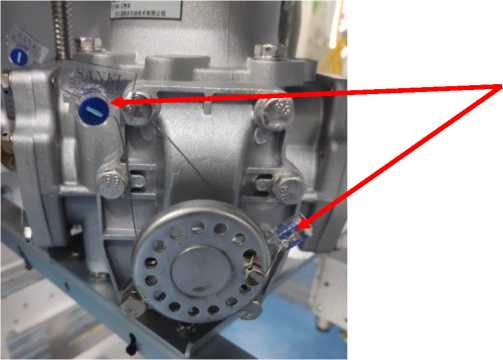

Пломбировка регулировочного винта измерителя объема (при наличии)

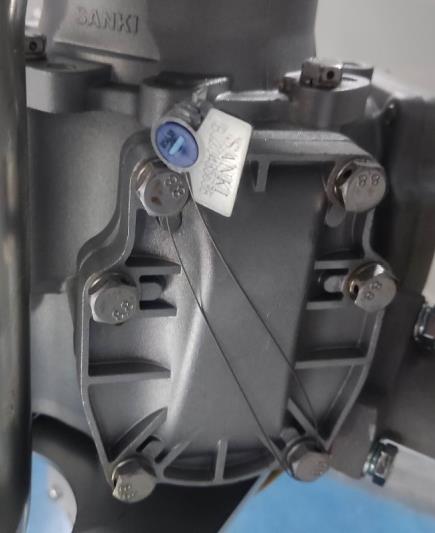

Схема пломбировки измерителя объема с функцией электронной калибровки

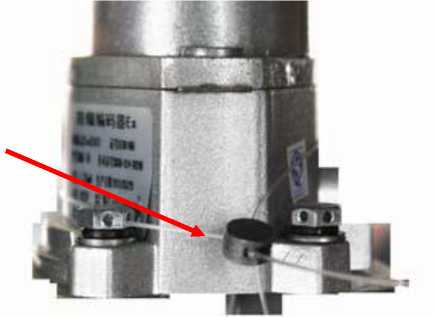

Место нанесения знака поверки

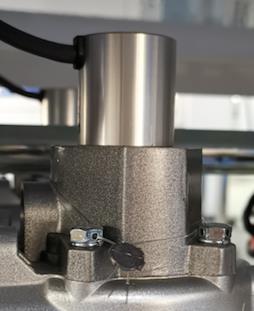

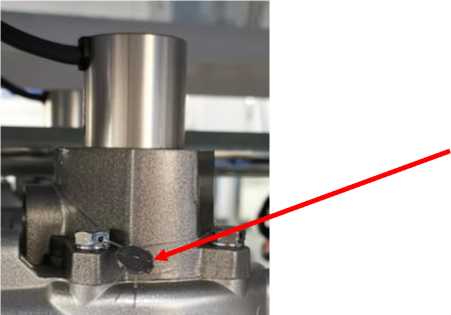

Датчик импульсов

B-TY9, B-TY9U, B-TY9U-RD, B-TY9B, B-TY9B-RD

Датчик импульсов

HBMQ-7A, HBMQ-7CS-R, HBMQ-7CS-RD, HBMQ-7US-R, HBMQ-7US-RD

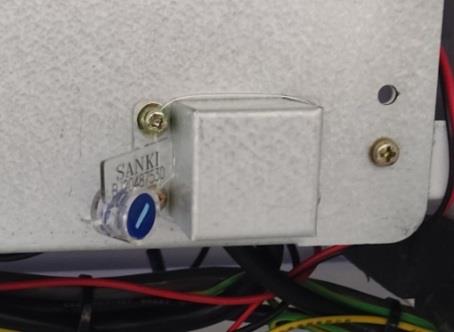

М Место нанесения знака поверки

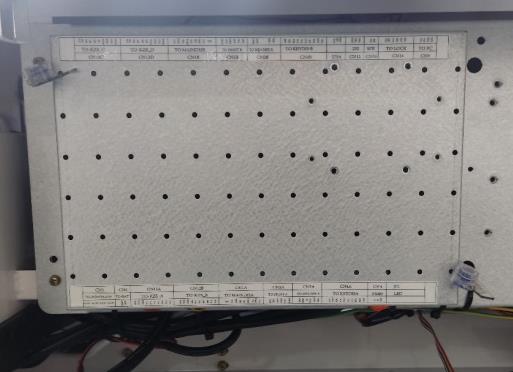

Электронно-вычислительное устройства (крышка отличается в зависимости от модификации ТРК)

Рисунок 2 - Места нанесения знака поверки и пломб

Место нанесения серийного номера

Beijing Santa

Серийный № [

Электрическое питание

Номинальный расход топлива

Относительная погрешность

Категория взрывозащиты

SK

Место

нанесения

знака

утверждения типа

ExdbmbnAT3Gb    Сделано в Китае

* 19. № Bom? Read. Ecnwic-Tetfinofcgicai DevelopmentАгва Вэ|гд. Dina. 100176

Ten_ -*-&61D52310736 Рас *86 10 67892321 Е-тай xngbgsartaсотлел sartKhraccfn

Маркировочная табличка ТРК

Explosion-proof Encoder

Ex-mark:ExdbmbIIBT4Gb Certificate No.:

Model :HBMQ-7US-RD        Do Not Open!!!

Voltage: DC5V         Date:

Current:К50mA       Serial No. : *

Prospective Short-Circuit Current:15A

Temperature Range:-40“C^ Ta^ +55“C

^Beijing Dehuizhong Technology Co., Ltd.

Маркировочная табличка датчика импульсов HBMQ-7A, HBMQ-7CS-R, HBMQ-7CS-RD, HBMQ-7US-R, HBMQ-7US-RD

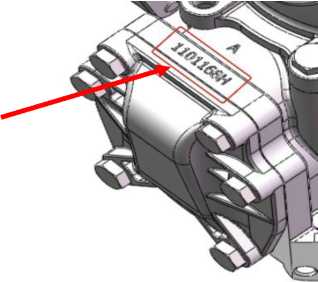

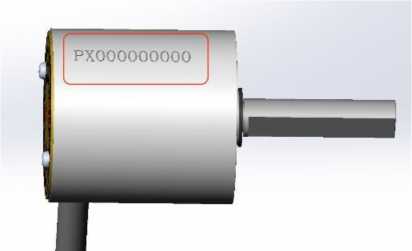

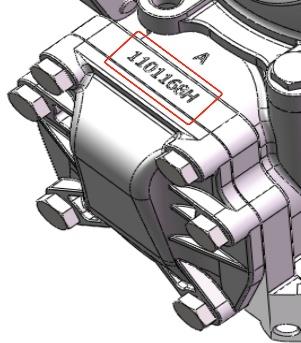

Место нанесения серийного номера

Измеритель объема

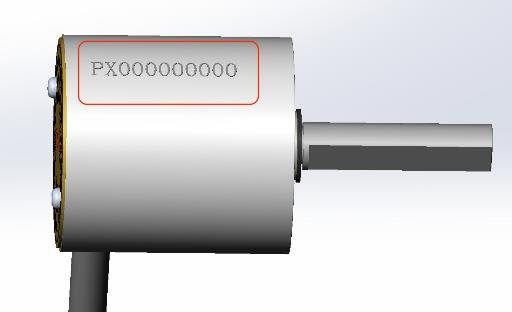

Датчик импульсов B-TY9, B-TY9U, B-TY9U-RD, B-TY9B, B-TY9B-RD

Рисунок 3 - Места нанесения заводского номера ТРК, измерителя объема и датчика импульсов

Программное обеспечение

ТРК имеют встроенное программное обеспечение (далее - ПО), которое осуществляет:

- сбор и обработку информации от измерительных устройств, входящих в состав ТРК;

- накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива;

- управление процессом дозированного отпуска топлива и измерений;

- передачу результатов измерений в электронно-вычислительное устройство;

- индикацию количества выданного топлива на указатель разового и суммарного учета.

Конструкция ТРК и ПО исключают - подмену штатного ПО, замену штатных электронных устройств ТРК на поддельные, установку дополнительных устройств в ТРК с целью искажения информации, получаемой от датчиков импульсов, датчика расхода нефтепродуктов и передаваемой в устройство индикации и систему дистанционного управления ТРК, искажение результатов измерений через удаленные точки доступа за счет реализации функций аппаратного шифрования передаваемых данных, идентификации электронных компонентов, применения датчиков контроля доступа.

Доступ к ПО и настройке ТРК защищен системой многоуровневых паролей.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики ТРК для каждой измерительной линии, защищен пломбой или стикером, паролем.

Обмен информацией между электронно-вычислительным устройством и электронными устройствами ТРК: модулями расширения, клавиатурами, табло осуществляется по интерфейсу CAN и/или RS-485 или иного типа.

Идентификацию ПО производить в соответствии с требованиями руководства по эксплуатации на ТРК (раздел «Настройка параметров»).

ПО соответствует требованиям ГОСТ Р 8.654-2015, ГОСТ Р 8.883-2025

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО для электронно-вычислительного устройства I2

Таблица 2 - Идентификационные данные ПО для электронно-вычислительного устройства I5

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на маркировочные таблички ТРК фотохимическим методом (методом металлографии, наклейки) в месте, указанном на рисунке 3, и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 1.1, 5 - 7, 8.4 «Средства измерения, инструмент и принадлежности», «Техническое обслуживание ТРК» в руководстве по эксплуатации.

Нормативные документы

Постановление Правительства от 16.11.2020 № 1874 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части п. 6.3.4 раздела «Измерения при учете количества энергетических ресурсов»)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2)

ГОСТ Р 58927-2020 Колонки топливораздаточные. Общие технические условия

STD/SK21-12-06. Колонки топливораздаточные SK-FDN. Стандарт предприятия
