Дозаторы электронные одноканальные MPA
| Номер в ГРСИ РФ: | 72034-18 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Дозаторы электронные одноканальные серии MPA (далее - дозаторы) предназначены для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 500 мПа-с.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72034-18 |
| Наименование | Дозаторы электронные одноканальные |
| Модель | MPA |
| Страна-производитель | ЯПОНИЯ |
| Срок свидетельства (Или заводской номер) | 01.08.2023 |
Производитель / Заявитель
Фирма "A&D Company, Limited", Япония; Фирма "Arise Biotech Corp.", Тайвань
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 79 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 78 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1%) |
| Актуальность информации | 06.04.2025 |
Поверители
Скачать
| 72034-18: Описание типа СИ | Скачать | 158.8 КБ | |
| 72034-18: Методика поверки РТ-МП-5292-449-2018 | Скачать | 927.3 КБ |
Описание типа
Назначение
Дозаторы электронные одноканальные серии MPA (далее - дозаторы) предназначены для отбора и дозирования жидкостей, динамическая вязкость которых не превышает 500 мПа^с.
Описание
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике попеременно вакуума или избыточного давления, в результате чего наполняется или из него вытесняется дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении в камере, расположенной в штуцере, герметично уплотненного калиброванного плунжера. Объем дозы дозаторов определяется диаметром плунжера и его перемещением.
Дозаторы оснащены цифровым дисплеем, функциональными клавишами управления, высокоточным шаговым двигателем, микропроцессорным блоком управления, перезаряжаемой аккумуляторной батареей.

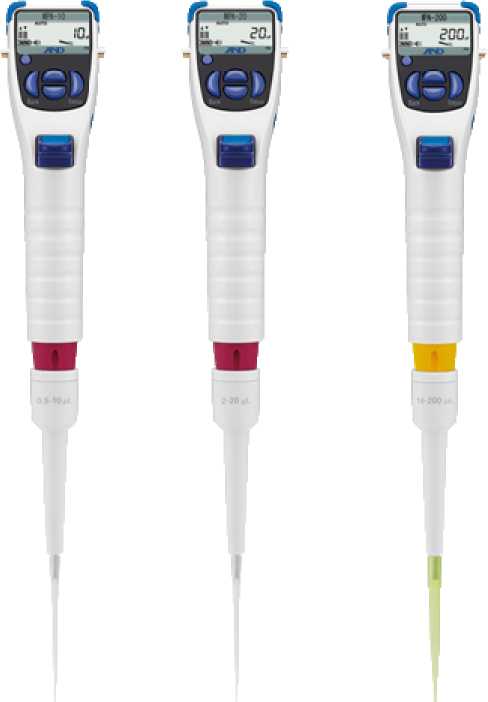

Общий вид дозаторов представлен на рисунке 1.
б) MPA-20
а) MPA-10
в) MPA-200 г) MPA-1200 д) MPA-10000
Рисунок 1 - Общий вид средства измерений
Принцип управления отбором доз - электронный. Регулировка объема дозирования производится дискретно. Номинальный объем дозирования задается нажатием клавиш управления. Индикация выбранного значения объема осуществляется на цифровом дисплее. Отбор доз и слив выполняются нажатием операционной клавиши.
В состав серии дозаторов электронных одноканальных MPA входят модификации МРА-10, MPA-20, MPA-200, MPA-1200, МРА-10000, отличающиеся величиной дозируемого объема и шагом дозирования.
Дозаторы имеют три режима дозирования:
- стандартный режим;
- режим многократного дозирования;
- режим смешивания.
В стандартном режиме происходит одна аспирация и одно дозирование.
В режиме многократного дозирования происходит одна аспирация и несколько дозирований.
В режиме смешивания повторяется цикл аспирации и дозирования.
В дозаторах предусмотрена звуковая сигнализация операций.
Пломбирование дозаторов электронных одноканальных серии MPA не предусмотрено.
Нанесение знака поверки на средства измерений не предусмотрено.
Программное обеспечение
Дозаторы электронные одноканальные серии MPA имеют встроенное программное обеспечение, выполняющее функции по настройке, управлению, сбору, передаче, обработке и представлению измерительной информации.
Встроенное программное обеспечение дозаторов имеет недоступный для считывания и записи исполняемый код.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения дозаторов серии MPA приведены в таблицах 1, 2, 3, 4, 5.
Таблица 1 - Идентификационные данные программного обеспечения модификации MPA-10
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже d4 301 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Идентификационные данные программного обеспечения модификации MPA-20
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже dl 301 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 - Идентификационные данные программного обеспечения модификации MPA-200
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже d2 301 |
|
Цифровой идентификатор ПО |
- |
Таблица 4 - Идентификационные данные программного обеспечения модификации MPA-1200
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже d3 301 |
|
Цифровой идентификатор ПО |
- |
Таблица 5 - Идентификационные данные программного обеспечения модификации MPA-10000
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже dc 301 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 6 - Метрологические характеристики
|
Модификация |
Диапазон объемов дозирования в стандартном режиме, мкл |
Диапазон объемов дозирования в режиме многократного дозирования, мкл |
Объем дозы при проверке характеристик, мкл |
Дискретность установки объема, мкл |
Пределы допускаемой систематической составляющей относительной основной погрешности при температуре (22±2) °С, % |
Предел допускаемого среднего квадратического отклонения случайной составляющей относительной основной погрешности при температуре (22±2) °С, % |
|
MPA-10 |
от 0,5 до 10,0 |
от 0,3 до 10,0 |
1,0 |
0,1 |
±4,0 |
2,5 |
|
10,0 |
±1,0 |
0,4 | ||||
|
MPA-20 |
от 2,0 до 20,0 |
от 0,3 до 20,0 |
2,0 |
0,1 |
±4,0 |
2,5 |
|
20,0 |
±1,0 |
0,4 | ||||
|
MPA-200 |
от 10,0 до 200,0 |
от 3,0 до 200,0 |
10,0 |
1 |
±2,5 |
1,0 |
|
200,0 |
±0,6 |
0,15 | ||||
|
MPA-1200 |
от 100,0 до 1200,0 |
от 15,0 до 1200,0 |
100,0 |
1 |
±2,5 |
0,6 |
|
1200,0 |
±0,5 |
0,15 | ||||
|
MPA-10000 |
от 1000,0 до 10000,0 |
от 100,0 до 10000,0 |
1000,0 |
10 |
±2,5 |
0,6 |
|
5000,0 |
±1,0 |
0,15 | ||||
|
10000,0 |
±0,5 |
0,15 |
Примечание - объем дозы при проверке характеристик, пределы допускаемой систематической составляющей относительной основной погрешности и предел допускаемого среднего квадратического отклонения случайной составляющей относительной основной погрешности нормированы для стандартного режима дозирования
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой систематической составляющей относительной дополнительной погрешности при отклонении температуры окружающего воздуха от +22 °С на каждые 10 °С, % |
±2,0 |
Таблица 8 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Динамическая вязкость дозируемых жидкостей, мПа^с, не более |
500 |
|
Габаритные размеры дозаторов без наконечников, высота, мм, | |
|
не более |
280 |
|
Macca дозаторов с наконечником, г, не более: | |
|
- MPA-10, MPA-20, MPA-200 |
160 |
|
- MPA-1200 |
180 |
|
- MPA-10000 |
200 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, |
от 30 до 85 |
|
- атмосферное давление, кПа |
от 97,3 до 105,3 |
|
Средняя наработка на отказ, циклов, не менее |
125000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на упаковку с дозатором в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дозаторы электронные одноканальные серии MPA |
MPA-10 MPA-20 MPA-200 MPA-1200 MPA-10000 (по заказу) |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Сменные наконечники |
- |
от 1 до 3 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
РТ-МП-5292-449-2018 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация A&D Company, Limited, Япония
