Устройство стандарта частоты и времени
| Номер в ГРСИ РФ: | 72067-18 |
|---|---|
| Производитель / заявитель: | ЗАО "СИМЕТА", г.С.-Петербург |
Устройство стандарта частоты и времени (далее - устройство) предназначено для воспроизведения высокостабильного спектрально чистого синусоидального сигнала частотой 5 МГц и импульсного сигнала шкалы времени частотой 1 Гц, формирования импульсных синхросигналов и кода времени, и измерения их временного положения относительно внешних импульсов синхронизации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72067-18 |
| Наименование | Устройство стандарта частоты и времени |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 024004 |
Производитель / Заявитель
Закрытое акционерное общество "СИМЕТА" (ЗАО "СИМЕТА"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 72067-18: Описание типа СИ | Скачать | 5 MБ | |
| 72067-18: Методика поверки | Скачать | 369.7 КБ |
Описание типа
Назначение
Устройство стандарта частоты и времени (далее - устройство) предназначено для воспроизведения высокостабильного спектрально чистого синусоидального сигнала частотой 5 МГц и импульсного сигнала шкалы времени частотой 1 Гц, формирования импульсных синхросигналов и кода времени, и измерения их временного положения относительно внешних импульсов синхронизации.
Описание
Принцип действия устройства основан на непрерывной генерации устройством стандарта частоты (УСЧ) высокостабильных по частоте, спектрально чистых синусоидальных сигналов с номинальным значением выходной частоты 5 МГц, которые векторно суммируются в блоке сумматора напряжений с целью сохранения непрерывности фазы высокочастотного сигнала 5 МГц, выдаваемого потребителю по выходным каналам. Частоты и фазы выходных синусоидальных сигналов 5 МГц стандартов частоты и времени из состава устройства стандарта частоты сличаются между собой с помощью блоков компараторов фазовых с использованием фазово-временного метода измерений, при котором информация о разности фаз сличаемых сигналов преобразуется во временные интервалы, которые измеряются с помощью измерителя интервалов времени. По результатам сличений вычисляются относительные разности частот пар стандартов частоты и времени. Частоты выходных синусоидальных сигналов 5 МГц от УСЧ поступают на два полукомплекта У СЕВ, в котором происходит формирование, хранение и синхронизация шкалы времени, а также выдача сигналов синхрочастот и кода времени устройства. Обеспечение информационного взаимодействия УСЧ и устройства системы единого времени (УСЕВ) осуществляется с помощью рабочего места оператора НБИП.301433.001.
Конструктивно устройство НБИП.403511.022 состоит из УСЧ ЯНТИ.4111734.013 (5 шкафов), УСЕВ НБИП.403511.023 (2 шкафа), рабочего места оператора НБИП.301433.001, двух щитов питания (ЩП) НБИП.468349.010, двух часов вторичных (ЧВ) НБИП.467845.003-01.
Непрерывность выдачи потребителю сигналов групповой частоты 5 М Гц и шкалы времени гарантируется за счет использования в устройствах многоуровневой системы резервирования оборудования и каналов измерений.
По условиям эксплуатации устройство относится к группе 1.1, исполнение УХЛ ГОСТ РВ 20.39.304-98.
Общий вид устройства, место нанесения наклеек о проведении поверки и схема пломбировки устройства от несанкционированного доступа представлен на рисунках 1, 2.

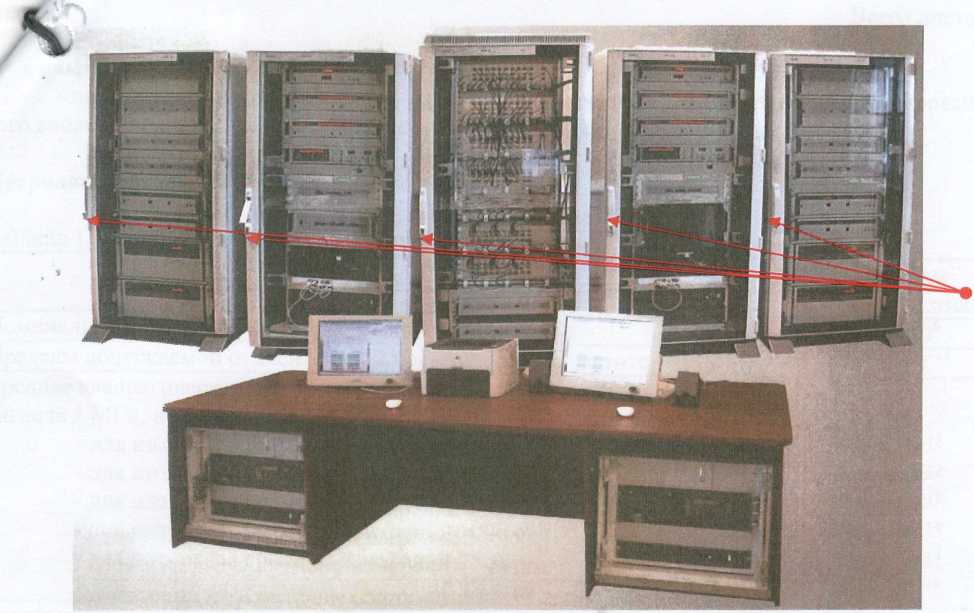

Рисунок 1 - Устройство стандарта частоты ЛИ ГИ.4111734.013 и рабочее место оператора НБИП.301433.001

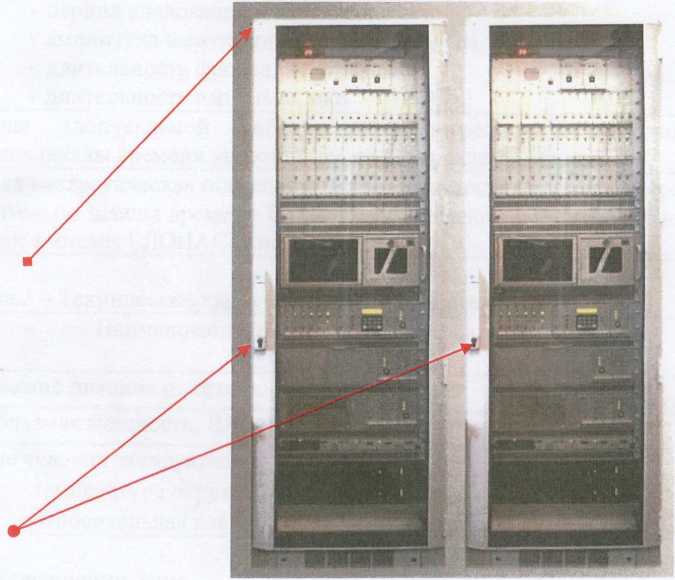

Рисунок 2 - Устройство системы единого времени
♦ - Место нанесения наклеек
• - Место пломбировки от несанкционированного доступа
лграммное обеспечение
Конструкция составных частей устройства исключает возможность несанкционированного влияния на их программное обеспечение и измерительную информацию.
Технические характеристики
Таблица 1 - Метрологические характеристики устройства
|
Наименование параметра или характеристики |
Значение характеристики |
|
Номинальные значения частоты выходного сигнала, Гц |
1;5-106 |
|
Пределы допускаемой относительной погрешности по частоте |
±1,0-10"11 |
|
Среднее квадратическое относительное отклонение частоты выходного сигнала 5 МГц, не более: - для интервала времени измерений 1 с - для интервала времени измерений 10с - для интервала времени измерений 100 с - для интервала времени измерений 1 000 с - для интервала времени измерений 1 час - для интервала времени измерений 1 сутки |
5,0-10 12 1,5-10’12 5,0-10-13 1,5-10-14 8,0-10~14 2,5-10’14 |
|
Среднее относительное изменение (систематический дрейф) частоты выходного сигнала 5 МГц за интервал времени измерений 1 сутки, не более |
5,0-10-15 |
|
Параметры импульсного сигнала 1 Гц: - полярность импульсов - период следования импульсов, с - амплитуда импульсов на нагрузке 50 Ом, В, не менее - длительность фронта, нс, не более - длительность импульса, мкс |
положительная 1 2,5 50 от 10 до 20 |
|
Пределы допускаемой абсолютной погрешности автономного хранения шкалы времени устройством на интервале 30 сут, мкс |
±1 |
|
Средняя квадратическая погрешность привязки шкалы времени устройства относительно шкалы времени UTC(SU) по сигналам космической навигационной системы ГЛОНАСС, нс, не более |
160 |
Таблица 2 - Технические характеристики устройства
|
Наименование параметра или характеристики |
Значение характеристики |
|
Напряжение питания от сети переменного тока, В |
от 198 до 242 |
|
Потребляемая мощность, ВА, не более |
5000 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре воздуха 25±10 °C, % |
от 5 до 40 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на корпус У СЕВ в виде наклейки.
Комплектность
Комплект поставки устройства приведен в таблице 3.
лица 3
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Устройство стандарта частоты |
ЯНТИ.4111734.013 |
1 |
|
Устройство системы единого времени |
НБИП.403511.023 |
2 |
|
Рабочее место оператора |
НБИП.301433.001 |
1 |
|
Щит питания |
НБИП.468349.010 |
2 |
|
Часы вторичные |
НБИП.467845.003-01 |
2 |
|
Комплект ЗИП |
- |
1 |
|
Комплект эксплуатационной документации |
- |
1 |
|
Методика поверки_________________________ |
НБИП.403511.022МП |
1 |
Поверка
осуществляется по документу НБИП.403511.022МП «Инструкция. Устройство стандарта частоты и времени. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 27.11.2017 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-76А (per. № 23671-02), номинальное значение частоты выходных сигналов 1 и 5 МГц, пределы допускаемого среднего квадратического относительного отклонения частоты выходного сигнала 5 МГц при ти = 10 с - 7,0-10-13; при ти= 100 с — 2,0-10“13; где ти- интервал времени измерений;
- компаратор частотный Ч7-308А/1 (per. № 27253-09), номинальные значения частоты входных сигналов 5; 10; 100 МГц, вносимое среднее квадратическое относительное отклонение частоты входных сигналов при ти= 1 с — 7,0-10-14, при ти= 100 с — 1,5-10-14;
- частотомер электронно-счетный вычислительный 43-64 (per. № 9135-80), диапазон измерений частоты синусоидального сигнала от 0,0001 Гц до 1 ГГц, пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора за интервал между поверками ±1,5-10-7;
аппаратура потребителей спутниковых навигационных систем «Бриз-МВ» (per. № 23275-02), пределы допускаемой абсолютной погрешности синхронизации шкалы времени формируемой аппаратурой потребителей относительно шкалы времени UTC(SU) ±300 нс;
- осциллограф универсальный CI-116 (per. № 9275-90), полоса пропускания от 0 до 250 МГц, пределы допускаемой погрешности измерений временного интервала ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик устройства с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ РВ 20.39.304-98
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
НБИП.403511.022 ТУ Устройство стандарта частоты и времени, шифр МПЭ. Технические условия
Лист № 5
Всего листов 5
^^Ьптель
Закрытое акционерное общество «СИМЕТА» (ЗАО «СИМЕТА»)
ИНН 7803034666
Юридический (почтовый) адрес: 197110, г. Санкт-Петербург, проспект Малый П.С., д. 4
Телефон: (812) 235-20-17, факс (812) 235-18-94
