Расходомеры-счётчики электромагнитные ЭСКО-Р
| Номер в ГРСИ РФ: | 72089-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ЭСКО 3Э", г.Москва |
| 72089-18: Описание типа СИ | Скачать | 450.4 КБ |
Расходомеры-счётчики электромагнитные ЭСКО-Р (далее расходомеры) предназначены для непрерывных измерений объемных расходов, объемов, температуры и избыточного давления жидких электропроводящих сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72089-18 |
| Наименование | Расходомеры-счётчики электромагнитные |
| Модель | ЭСКО-Р |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.08.2023 |
Производитель / Заявитель
ООО "ЭСКО 3Э", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 6167 |
| Найдено поверителей | 19 |
| Успешных поверок (СИ пригодно) | 6150 (100%) |
| Неуспешных поверок (СИ непригодно) | 17 (0%) |
| Актуальность информации | 25.12.2024 |
Поверители
Скачать
| 72089-18: Описание типа СИ | Скачать | 450.4 КБ |
Описание типа
Назначение
Расходомеры-счётчики электромагнитные ЭСКО-Р (далее расходомеры) предназначены для непрерывных измерений объемных расходов, объемов, температуры и избыточного давления жидких электропроводящих сред.
Описание
Принцип работы расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся магнитном поле проводнике - измеряемой среде. Индуцированная ЭДС, значение которой пропорционально величине расхода измеряемой среды, воспринимается электродами и поступает в вычислительно-измерительный блок (далее - БВИ), который выполняет обработку сигнала, вычисление объемного расхода и объема и преобразует его в стандартизированные выходные аналоговые и цифровые сигналы. БВИ расходомера имеет два входа для подключения термопреобразователей сопротивления (комплектов термопреобразователей сопротивления с номинальными статическими характеристиками преобразования (НСХ 100П, 500П, 1000П, Pt100, Pt500, Pt1000) согласно таблице 1 и два входа стандарта «токовая петля» со смещенным диапазоном от 4 до 20 мА для датчиков избыточного давления согласно таблице 2. Результаты измерений температуры и избыточного давления теплоносителя формируются в БВИ в виде цифрового выходного сигнала.
Расходомер является составным изделием, состоящим из:
- первичного преобразователя расхода электромагнитного (далее - ПРПЭ) и БВИ, объединенных в моноблок;
- датчиков избыточного давления (могут не использоваться) (далее - ДИД);
- термопреобразователей сопротивления (могут не использоваться) (далее -ТСП).
Расходомеры позволяют измерять расход и объем жидкости как в прямом, так и в обратном (реверсном) направлении.
Расходомеры обеспечивают представление результатов измерений в следующей форме:
- Выходной частотный сигнал прямоугольной формы с программируемой частотой прямо пропорциональной расходу;
- Выходной числоимпульсный сигнал с программируемым весовым коэффициентом (л/имп);
- Отображение на дисплее измеренных значений объемного расхода, объема, температуры, избыточного давления (для исполнения с дисплеем);
- Последовательный интерфейс RS-485, позволяющий объединить расходомеры в сеть посредством полудуплексной многоточечной дифференциальной линии связи типа "общая шина" с целью передачи информации о результатах измерений объемного расхода, объема, температуры, избыточного давления посредством цифрового (дискретного) закодированного сигнала;
- Последовательный интерфейс RS-232C, который используется изготовителем в технологических целях.
Частотно-импульсные выходы - пассивные цепи, представляющие собой оптопары с транзисторными ключами на выходе.
Для подключения к источнику питания и регистрирующим устройствам расходомеры могут иметь один, два четырехконтактных din-разъема или один четырех- и один трехконтактный din разъем в зависимости от наличия включенных интерфейсов связи.
В расходомерах, ИБ которых по конструктивному исполнению выполнены с жидкокристаллическим дисплеем, информация о результатах измерений выводится в виде, представленном на рисунке 1.
Gv, м3/ч ХХХХ,ХХХ
V1, м3 ХХХХХХХ,ХХХ
Рисунок 1 - Отображение информации о результатах измерений на ЖК дисплее
Расходомеры могут поставляться потребителю в вариантах комплектации, которые различаются в зависимости от формы заказа:
ЭСКО- Р Х - Х - ХХХ - Х - Х - Х - Х - X - XX - ХХХХХ - Х - ХХХ - XX
Наличие дисплея: Нет - 0; Есть - 1|
Тип подключения к ИБ: Наружное Н
Внутреннее В
Диаметр условного прохода (Ду) ППР, мм: 015, 020, 025, 032, 040, 050, 065, 080, 100, 150, 200, 300
Конструкция ППР:
Фланцевая Ф
Бесфланцевая Б
Резьбовая Р
Исполнение по динамическому диапазону и
погрешности измерений: А, B, 1, 2
Тип выхода:
Частотный - Ч; Импульсный - И; Цифровой - Ц
Количество датчиков избыточного давления : 0, 1, 2
Количество термопреобразователей сопротивления: 0, 1, 2
Избыточное давление измеряемой среды: 1,6 МПа - 16; 2,5 МПа - 25
НСХ термопреобразователя: 0, 100П, Pt100, 500П, Pt500, Pt1000, 1000П
Измерение реверсного расхода: Нет - 0; Да - 1
Весовой коэффициент: л/имп; Частота fmax : кГц
Тип питания: Постоянное 24В - 24; Переменное 36В - 36
Расходомеры могут комплектоваться термометрами сопротивления платиновыми (ТСП) или комплектами ТСП согласно таблице 1 и датчиками избыточного давления (ДИД) согласно таблице 2.
|
Термометры сопротивления платиновые |
Комплекты термометров сопротивления платиновых | ||
|
Тип |
Номер в Госреестре |
Тип |
Номер в Госреестре |
|
ТСП-Н |
38959-17 |
КТС-Б |
43096-15 |
|
ТС-Б |
61801-15 |
КТПТР-01,03, 06, 07, 08 |
46156-10 |
|
ТПТ-1, 17, 19, 21, 25Р |
46155-10 |
КТПТР-04,05, 05/1 |
39145-08 |
|
ТПТ-7, 8, 11, 12, 13, 14, 15 |
39144-08 |
КТСП-Н |
38878-17 |
|
ТСП |
65539-16 |
ТСП-К |
65539-16 |
Таблица 2
|
Тип преобразователя давления |
Номер в Госреестре |
Тип преобразователя давления |
Номер в Г осреестре |
|
ПД-Р |
40260-11 |
сд-в |
28313-11 |
|
ДДМ-03Т-ДИ |
55928-13 |
ИД |
26818-15 |
|
КОРУНД |
47336-16 |
Общий вид расходомера-счётчика приведен на рисунке. 2, 3:

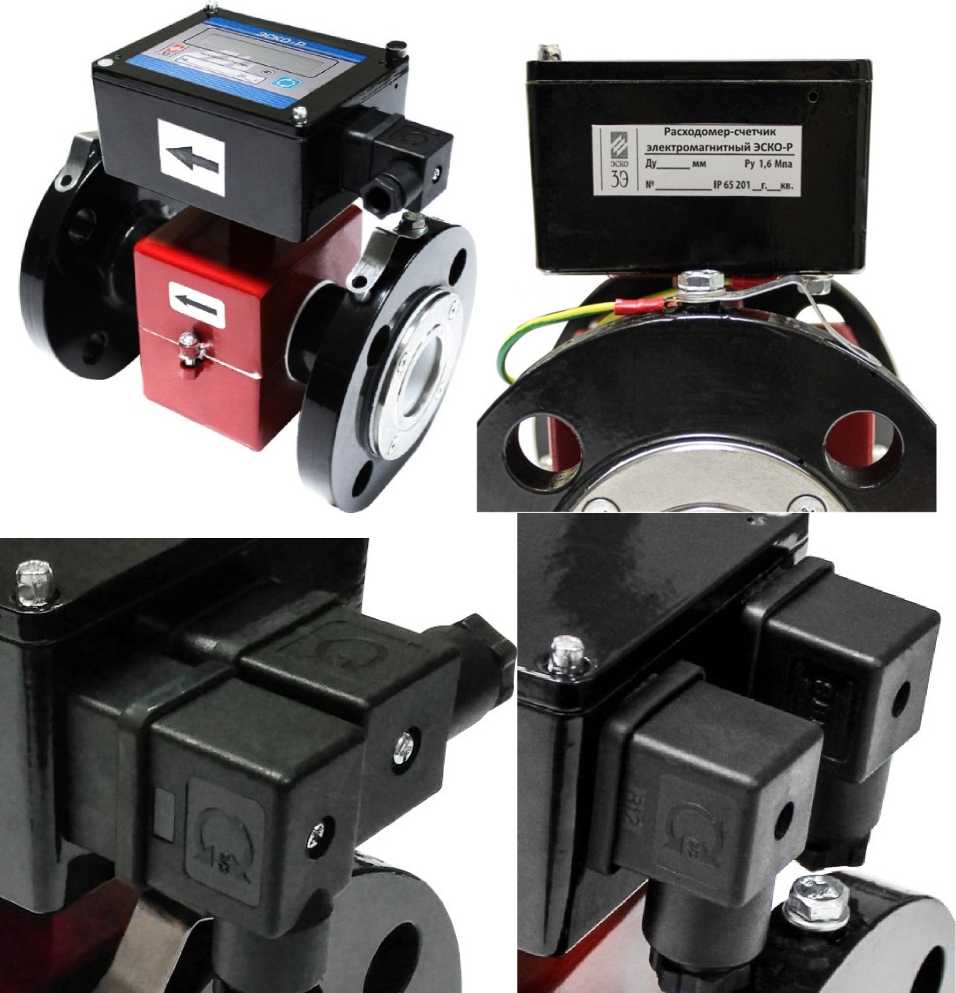

Рисунок 2 - Общий вид исполнения расходомера-счетчика с наружным подключением к измерительному блоку

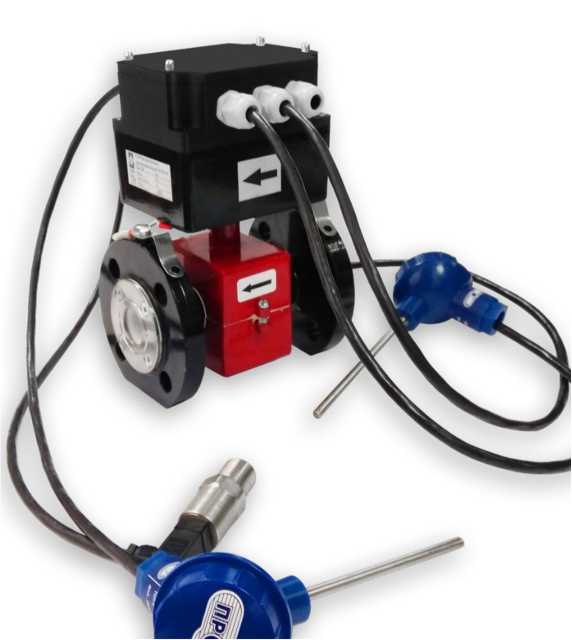

Рисунок 3 - Общий вид исполнения расходомера-счетчика с внутренним подключением к измерительному блоку
Пломбировка от несанкционированного доступа проводится свинцовой пломбой 3, закрепленной на проволоке между пломбировочными винтами 2 согласно схеме на рисунке 4. Знак поверки наносится на мастичную пломбу в чашке 1 и колодце 4 согласно схеме на рисунке 4.

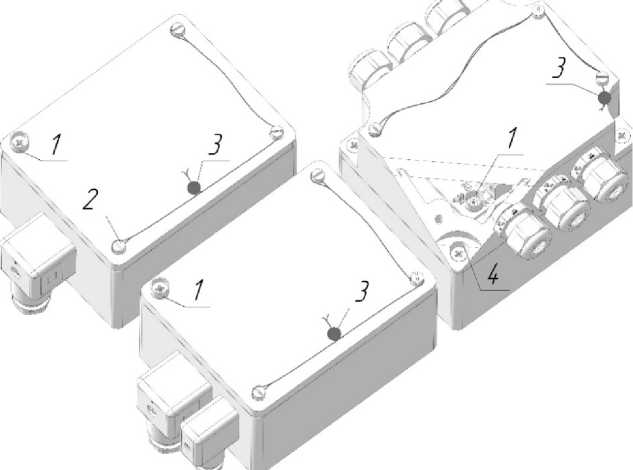

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее ПО) для всех исполнений расходомеров является встроенным. ПО устанавливается заводом изготовителем и в процессе эксплуатации изменению и считыванию не подлежит. Для конфигурирования, представления идентификационных данных встроенного ПО, отображения настроечных параметров, калибровочных коэффициентов, проведения метрологической поверки и получения результатов измерений используется внешнее ПО "Конфигуратор ЭСКО-Р".
Задачей встроенного ПО является обеспечение непрерывных измерений сигналов от ПРПЭ, ТСП и ДИД, обработка измерительной информации, и вывод результатов измерений на дисплей (накопленный объём, текущий объёмный расход), в виде выходных частотных сигналов прямоугольной формы с программируемой частотой прямо пропорциональной расходу, числоимпульсных сигналов с программируемым весовым коэффициентом, либо в виде закодированного цифрового сигнала (накопленный объём, текущий объёмный расход, температура, избыточное давление).
Настроечные и калибровочные константы встроенного ПО расходомеров конструктивно защищены при помощи установки перемычки под пломбируемой крышкой ИБ и паролями разрешения изменения, что полностью исключает несанкционированный доступ.
Таблица 3 - Идентификационные параметры программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ESCO R.hex |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.00 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - "высокий" по Р 50.2.077-2014.
Технические характеристики
Значения измеряемых расходомерами расходов, в зависимости от диаметра условного прохода и исполнения приведены в таблице 4.
Таблица 4
|
Диаметр условного прохода (Ду), мм |
Расход наименьший Gmin, м3/ч |
Расход наибольший Gmах, м3/ч | |||
|
Исполнение | |||||
|
A |
B |
1 |
2 | ||
|
15 |
0,00512 |
0,0128 |
0,0256 |
0,064 |
6,4 |
|
20 |
0,00912 |
0,0228 |
0,0456 |
0,114 |
11,4 |
|
25 |
0,0144 |
0,036 |
0,072 |
0,18 |
18 |
|
32 |
0,0232 |
0,058 |
0,116 |
0,29 |
29 |
|
40 |
0,036 |
0,09 |
0,18 |
0,45 |
45 |
|
50 |
0,056 |
0,14 |
0,28 |
0,7 |
70 |
|
65 |
0,0944 |
0,236 |
0,472 |
1,18 |
118 |
|
80 |
0,144 |
0,36 |
0,72 |
1,8 |
180 |
|
100 |
0,224 |
0,56 |
1,12 |
2,8 |
280 |
|
150 |
0,504 |
1,26 |
2,52 |
6,3 |
630 |
|
200 |
0,904 |
2,26 |
4,52 |
11,3 |
1130 |
|
300 |
2,032 |
5,08 |
10,16 |
25,4 |
2540 |
Метрологические и технические характеристики при измерениях объемного расхода и объема в прямом и обратном (реверсном) направлении потока жидкости приведены в таблице 5.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема в зависимости от значений расхода, %: | |
|
Группа исполнения А Поддиапазон D измерения в % от Gmax 100>D>2,0 2,0>D>0,1 0,1>D>0,08 |
±0,5 ±1,0 ±3,0 |
|
Группа исполнения B Поддиапазон D измерения в % от Gmax 100>D>2,0 2,0>D>1,0 1,0>D>0,4 0,4>D>0,2 |
±0,5 ±1,0 ±1,5 ±2,5 |
|
Группа исполнения 1 Поддиапазон D измерения в % от Gmax 100>D>2 2>D>1 1>D>0,6 0,6>D>0,4 |
±1,0 ±1,5 ±2,0 ±2,5 |
|
Группа исполнения 2 Поддиапазон D измерения в % от Gmax 100>D>50 50>D>4 4>D>2 2>D>1 |
±1,5 ±2,0 ±2,5 ±3,0 |
|
Пределы допускаемой абсолютной погрешности при измерениях температуры теплоносителя (без учета абсолютной погрешности термопреобразователей, °С |
±(0,2+0,0005 t) |
|
Пределы допускаемой абсолютной погрешности при измерениях разности температур теплоносителя (без учета абсолютной погрешности термопреобразователей), °С |
±(0,04+0,0005At) |
|
Пределы допускаемой относительной погрешности измерений разности температур (без учета погрешности термопреобразователей), % |
±(0,5+Atмин /At) |
|
Пределы допускаемой приведенной к верхнему пределу погрешности при измерении избыточного давления в трубопроводах (без учета погрешности ДИД), % |
±0,25 |
|
где t- температура рабочей среды, ° С; Дtмин - минимальная разность температур, измеряемая расходомером, ° С; At - измеряемая разность температур, ° С. | |
|
Объем накопленной измеряемой среды, отображаемый на ЖКИ ______ 3 дисплее, м |
от 0 до 1999999 |
|
Температура измеряемой среды, оС |
от 0 до +150 |
|
Диапазон измеряемых разностей температур, °С |
от +3 до +147 |
|
Электропроводность среды, См/м |
от 10-3 до 10 |
|
Давление измеряемой среды, МПа, не более |
1,6; 2,5 |
|
Температура окружающего воздуха, оС |
от +5 до +50 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Наименование характеристики |
Значение |
|
Относительная влажность воздуха при температуре не более 30 оС, %, не более |
95 |
|
Параметры питания переменным током: - напряжение, В - частота, Г ц |
36±3,6 50±1 |
|
Параметры питания постоянным током: - напряжение, В |
от 20,4 до 28,8 |
|
Потребляемая мощность, В^А, не более |
18 |
|
Напряжение и сила постоянного тока, подаваемого на частотноимпульсные выходы: - напряжение, В - сила тока, мА |
от 5 до 12 до 20 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
500 485 600 |
|
Масса, кг, не более |
161 |
|
Максимальное программируемое значение выходной частоты расходомера, кГц |
10 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на корпус расходомера-счётчика и титульный лист паспорта типографским способом.
Комплектность
Таблица 6
|
Наименование и условное |
Обозначение |
Количество |
Примечание |
|
Расходомер-счетчик электромагнитный |
ЭСКО-Р |
1 шт. |
В соответствии с заказом |
|
ТСП или комплект ТСП |
Согласно таблице 1 |
Отсутствует, 1 компл. или 1 шт. |
В соответствии с заказом |
|
Датчик избыточного давления |
Согласно таблице 2 |
0, 1 или 2 шт. |
В соответствии с заказом |
|
Комплект монтажных частей |
1 шт. |
В соответствии с договором поставки | |
|
Паспорт |
ЭСКО. 23367.024 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ЭСКО. 23367.024 РЭ |
1 экз. | |
|
Методика поверки |
МП 208-022-2018 |
1 экз. |
На партию |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний
ТУ 4218-003-11323367-2016 Расходомеры-счётчики электромагнитные ЭСКО-Р. Технические условия
