Преобразователи температуры и влажности ПТВ

Назначение

Преобразователи температуры и влажности ПТВ (далее преобразователи) предназначены для измерений температуры и относительной влажности газообразных сред.

Описание

Принцип действия преобразователей основан на измерении и преобразовании сигналов измерений температуры и относительной влажности в аналоговый сигнал.

Преобразователи представляют собой многофункциональные микропроцессорные, конфигурируемые приборы.

Преобразователи состоят из ёмкостного чувствительного элемента (ЧЭ) влажности, ЧЭ температуры, защитного фильтра, корпуса и электронного устройства.

Преобразователи выпускаются в четырех модификациях:

ПТВ -1 - измерение температуры и относительной влажности;

ПТВ-2 - измерение температуры и относительной влажности, цифровая индикация измеряемой величины;

ПТВ-3 - измерение температуры и относительной влажности, определение температуры точки росы, абсолютной влажности и объемного содержания влаги, цифровая индикация;

ПТВ-4 - дополнительно (к модификации ПТВ - 3) обеспечивает двух - или трехпозиционные регулирования, для этого в схеме преобразователя имеются два компаратора сравнения текущих значений температуры и влажности с заданными значениями, которые управляют выходными устройствами (оптосемисторы или электромагнитные реле).

В ПТВ-3 определение абсолютной влажности, температуры точки росы, объемной влажности осуществляется расчетным путем, при этом значение давления, используемое при расчете объемной влажности, фиксировано и равно 100 кПа (может быть изменено с помощью программы «Конфигуратор»). В ПТВ-4 имеется дополнительный вход (4-20) мА для подключения внешнего преобразователя давления.

Каждая модификация преобразователей может иметь следующие варианты выходных сигналов и схемы подключения к вторичным приборам:

а) унифицированные сигналы постоянного тока (4-20) мА (двухпроводная схема подключения);

б) сигналы (4-20) мА по стандарту HART (двухпроводная схема подключения);

в) унифицированные сигналы постоянного тока (0-5) мА, (4-20) мА, (схема подключения с отдельным питанием).

От личительные особенности модификаций приведены в таблице 1.

Таблица 1 - Отличительные особенности модификаций

Преобразователи в зависимости от модификаций имеют различные конструктивные исполнения:

для канального монтажа с давлением в каналах до 2,5 МПа (ПТВ-1, ПТВ-2, ПТВ3);

для настенного монтажа (ПТВ-2, ПТВ-3);

для утопленного щитового монтажа (ПТВ-4).

По устойчивости к механическим воздействиям при эксплуатации преобразователи соответствуют группе исполнения М6 по ГОСТ 17516.1 - 90.

Общий вид преобразователей представлен на рисунках 1, 2.

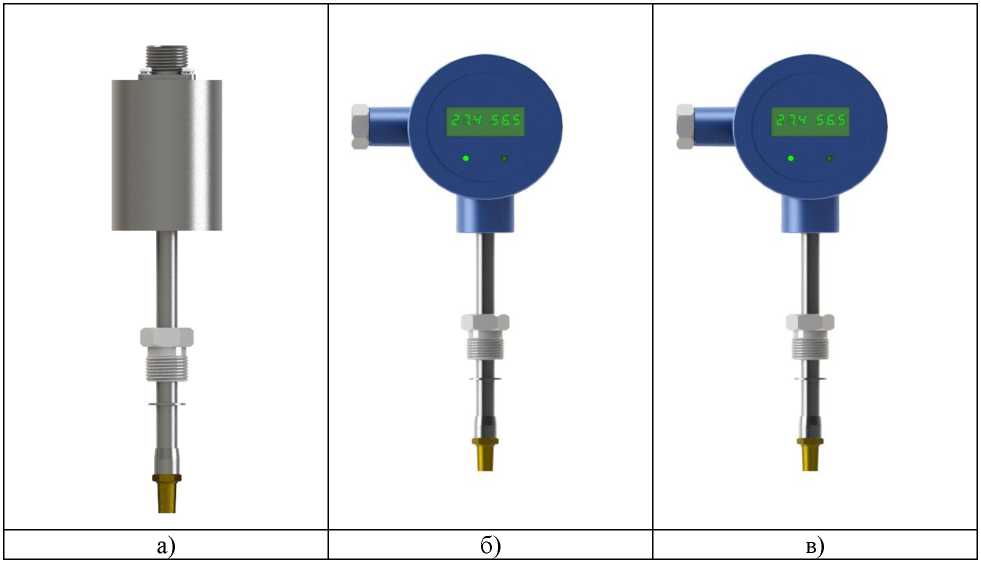

Рисунок 1 - Общий вид преобразователей ПТВ-1 (а), ПТВ-2 (б), ПТВ-3 (в)

Рисунок 2 - Общий вид преобразователей ПТВ-4

Программное обеспечение

Преобразователи имеют программное обеспечение (ПО):

- встроенное (микропрограмма контроллера):

- внешнее (программа для ПК «Конфигуратор»):

Внешнее ПО предназначено для передачи результатов измерения на ПК, отображения результатов измерения на дисплее ПК, диагностики возможных неисправностей, и не используются при выполнении измерений.

Идентификационные данные встроенного ПО и соответствие его функционирования заложенной программы производится на этапе производства электронного блока (измерительного преобразователя ПТВ) при прошивке микроконтроллера способом прошивки контрольной суммы, т.к. встроенное ПО изготовленных преобразователей недоступно для чтения и записи.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики преобразователей учтено при нормировании их метрологических характеристик.

Идентификационные данные ПО приведены в таблицах 2-3.

Таблица 2 - Идентификационные данные встроенного ПО

Таблица 3 - Идентификационные данные ПО «Конфигуратор»

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Знак утверждения типа

наносится на табличку, расположенную на корпусе преобразователя фотоспособом и на паспорт - типографическим способом.

Комплектность

Таблица 6 - Комплект поставки ПТВ

Поверка

осуществляется по документу МП 18-241-2018 «ГСИ. Преобразователи температуры и влажности ПТВ. Методика поверки», утвержденная ФГУП «УНИИМ» 10 мая 2018 г.

Основные средства поверки:

- гигрометр Rotronic модификации HydroLogNT, (диапазон измерений относительной влажности от 0 % до 100 %, абс. погрешность измерений отн. влажности       ±1 %, диапа

зон измерений температуры от минус 70 °С до +500 °С, абс. погрешность измерений температуры ± 0,2 °С);

- рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009 в диапазоне значений от минус 50 до плюс 110 °С;

- камера климатическая, диапазон воспроизводимых температур от минус 10 до плюс 80 °С и относительной влажности от 5 до 95 %;

- камера морозильная с диапазоном воспроизводимых температур от минус 50 до плюс 10 °С.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерения влажности газов

КПЛШ. 405211.040 ТУ Преобразователи температуры и влажности ПТВ. Технические условия
