Расходомеры газа термомассовые MT100M
| Номер в ГРСИ РФ: | 72107-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Fluid Components International", США |
Расходомеры газа термомассовые MT100M (далее - расходомеры) предназначены для измерения массового (объемного) расхода и массы (объема) различных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72107-18 |
| Наименование | Расходомеры газа термомассовые |
| Модель | MT100M |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 03.08.2023 |
Производитель / Заявитель
Фирма "Fluid Components International LLC (FCI)", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 72107-18: Описание типа СИ | Скачать | 125.4 КБ | |
| 72107-18: Методика поверки МП 0746-13-18 | Скачать | 5.2 MБ |
Описание типа
Назначение
Расходомеры газа термомассовые MT100M (далее - расходомеры) предназначены для измерения массового (объемного) расхода и массы (объема) различных газов.
Описание
Принцип действия расходомера основан на принципе термальной дисперсии. Расходомеры состоят из первичного преобразователя (сенсор) и вторичного преобразователя (электронный блок). Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямопропорциональна массовому расходу газа. Электронный блок преобразовывает информацию о разности температур в выходной сигнал. Сигнал от ненагреваемого термопреобразователя, входящего в состав первичного преобразователя, используется для определения температуры процесса.
Для определения объемного расхода и объема газа используется пересчет по плотности газа путем ввода в электронный блок условно-постоянных значений состава газа.
Электронный блок имеет встроенный дисплей и клавиатуру для настройки, программирования, и индикации текущего массового(объемного) расхода и массы(объема) газа.
Расходомер выпускается в погружном исполнении.
Для защиты от несанкционированного доступа расходомеры пломбируются с помощью пломбы. Заводской номер наносится на заводскую табличку методом лазерной гравировки.

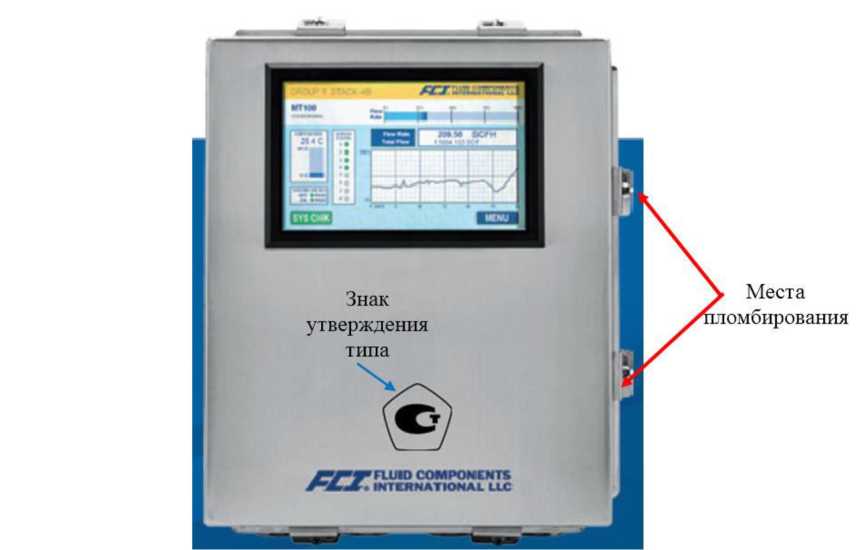

Рисунок 1 - Схема пломбировки и место нанесения знака утверждения типа вторичного преобразователя расходомера газа MT100M

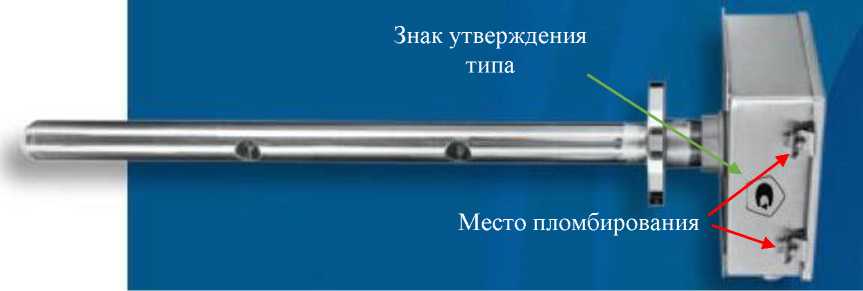

Рисунок 2 - Схема пломбировки и место нанесения знака утверждения типа первичного преобразователя расходомера газа MT100M
Программное обеспечение
Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без кода доступа.
Все программное обеспечение счетчика является метрологически значимым.
Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MT100M CORE S/W |
|
Номер версии (идентификационный номер) ПО |
3.05 |
|
Цифровой идентификатор nO(CRC32) |
0x01DA12C1 |
Уровень защиты ПО- «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Диапазон измерений массового (объемного) расхода, кг/ч (м3/ч) |
в зависимости от плотности среды, диаметра трубопровода, в котором устанавливается расходомер, и скорости потока |
|
Характеристики измеряемой среды: - диапазон скорости потока среды , м/с - диапазон рабочих температур, °С - максимально допустимое рабочее избыточное давление, МПа |
от 0,08 до 46,00 от -45 до +260 или от -45 до +454* до 0,69; до 3,40 по спецзаказу |
|
Пределы допускаемой основной относительной погрешности измерения массового (объемного) расхода газа, % |
±(2,0+ 0,5 QQax ), но не более ±5,0, где Qmax - верхний предел измерений массового (объемного) расхода; Q - измеряемое значение массового (объемного) расхода. |
|
Допускаемая дополнительная погрешность при измерении массового (объемного) расхода газа, вызванная отклонением температуры на 1 °C от температуры газа при калибровке, % |
0,03 |
|
* в зависимости от исполнения | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Допустимый диапазон температуры окружающей среды, °С |
от -40 до +60 |
|
Динамический диапазон |
от 2:1 до 100:1 |
Продолжение таблицы 3
|
Напряжение питания, В |
Постоянное 24; Переменное 220. |
|
Потребляемая мощность, Вт При переменном напряжении При постоянном напряжении |
17 29 |
|
Выходы Стандартное исполнение: токовый, мА цифровой частотно-импульсный, кГц Опционально: |
от 4 до 20 NAMUR NE4, HART; от 0 до 1; Modbus 485; USB порт; сервисный порт Ethernet. Foundation Fieldbus H1, PROFIBUS-PA |
|
Масса, кг, не более Электронный блок Первичный преобразователь |
8 25 |
|
Габаритные размеры (ВысотахШиринахДлина), мм Вторичный преобразователь Первичный преобразователь |
320x280x170 270x220x110 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на корпус расходомеров и на титульный лист руководства по эксплуатации в центре типографическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер газа термомассовый MT100M |
1 | |
|
Руководство по настройке, эксплуатации и поиску неисправностей |
1 | |
|
Технический паспорт |
1 |
Сведения о методах измерений
приведены в п. 1 «Руководство по настройке, эксплуатации и поиску неисправностей.
Расходомеры газа термомассовые МТ100М»
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.
Техническая документация фирмы Fluid Components International LLC (FCI), США
Другие Расходомеры
