Система силоизмерительная стенда ОС-5 "СИС-ОС5"
| Номер в ГРСИ РФ: | 72133-18 |
|---|---|
| Производитель / заявитель: | АО "ОДК-Авиадвигатель", г.Пермь |
Система силоизмерительная стенда ОС-5 «СИС-ОС5» (далее - система) предназначена для измерений силы от тяги газотурбинных двигателей при проведении их испытаний на испытательном стенде ОС-5 АО «ОДК-Авиадвигатель».
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72133-18 |
| Наименование | Система силоизмерительная стенда ОС-5 "СИС-ОС5" |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | зав.№ 1 |
Производитель / Заявитель
АО "ОДК-Авиадвигатель", г.Пермь
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 5 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72133-18: Описание типа СИ | Скачать | 165.1 КБ | |
| 72133-18: Методика поверки | Скачать | 554.8 КБ |
Описание типа
Назначение
Система силоизмерительная стенда ОС-5 «СИС-ОС5» (далее - система) предназначена для измерений силы от тяги газотурбинных двигателей при проведении их испытаний на испытательном стенде ОС-5 АО «ОДК-Авиадвигатель».
Описание
Принцип действия Системы основан на:
- преобразовании измеряемой силы от тяги двигателя в электрический сигнал при помощи датчика силоизмерительного тензорезисторного U1OM/25OKN (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -рег. №) 41034-09);
- преобразовании электрических сигналов датчика в цифровой код и вычисление значений измеряемой силы от тяги двигателя Комплексом измерительно-вычислительным MIC (рег. № 20859-09) исполнения MIC-036R (далее - комплекс MIC);
- передачи результатов измерений по сети Ethernet от комплекса MIC в Систему автоматизированную измерения, управления и обработки параметров газотурбинных двигателей ПАРУС-М5 (далее - система автоматизированная Парус-М5) (рег. № 57309-14);
- регистрации результатов измерений на диске с одновременным выводом их на экран монитора Системы.
Программное взаимодействие между Системой и системой автоматизированной Парус-М5 в сети осуществляется посредством стандартного протокола OPC (OLE for Process Control).
Конструктивно Система представляет собой динамометрическую платформу (далее -ДМП) с датчиком силоизмерительным тензорезисторным U10M/250KN (далее - датчик силы), соединённым с комплексом MIC. ДМП установлена на четырех упругих опорах, работающих в статике на сжатие, и имеет свободу перемещений в направлении продольной оси стенда под действием приложенных усилий. Система имеет стендовое градуировочное устройство, которое используется при испытании газотурбинных двигателей как средство встроенного контроля.
Система работает следующим образом. При работе испытываемого двигателя, развиваемое им усилие через подмоторную раму передается ДМП, которая стремится переместиться по направлению действия силы. При этом усилие от ДМП через силопередающее звено передается на датчик силы, вследствие чего происходит разбалансировка его тензометрического моста. Комплекс MIC преобразует выходной сигнал датчика в цифровой код и вычисляет значение относительного напряжения разбаланса моста, а затем по индивидуальной функции преобразования измерительного канала (далее - ИК) -значение силы от тяги двигателя.
Результаты измерений отображаются на экране монитора, регистрируются на магнитном носителе и передаются по сети Ethernet в систему автоматизированную ПАРУС-М5.
Пломбирование Системы не предусмотрено.
Заводской номер системы силоизмерительной стенда ОС-5 «СИС-ОС5»: 1. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер указывается типографским способом в формуляре.

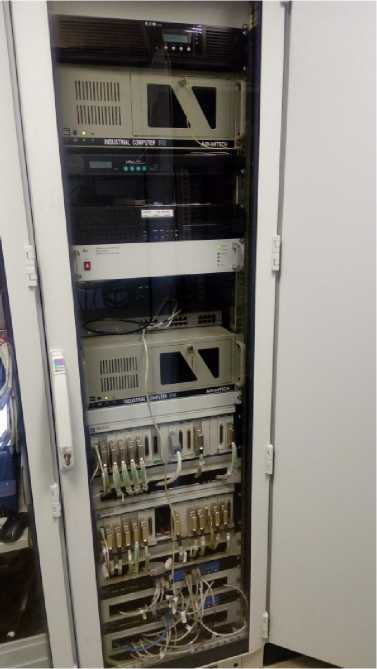

Общий вид Системы представлен на рисунке 1.
Рисунок 1 - Общий вид Системы
Программное обеспечение
Программное обеспечение Системы включает общее и специальное программное обеспечение.
В состав общего программного обеспечения входит операционная система MS Windows 10.
В состав специального программного обеспечения входит программа управления комплексом MIC - MERA Recorder.
Метрологически значимой частью специального ПО является метрологический модуль с идентификационными данными, указанными в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MERA Recorder (scales.dll) |
|
Номер версии (идентификационный номер ПО) |
1.0.0.8 |
|
Цифровой идентификатор ПО |
24CBC163 |
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические характеристики Системы приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование измеряемого параметра |
Количество измерительных каналов |
Диапазон измерений, кгс |
Пределы допускаемой погрешности измерений |
|
Сила от тяги двигателя |
1 |
от -4000 до -510 |
±27 кгс |
|
от 510 до 18000 |
±27 кгс в диапазоне измерений от 510 до 0,5^тахкгс относительная ±0,3 % в диапазоне измерений от 0,5^Ymax до Ymax кгс | ||
|
1 |
от 510 до 10000 |
±22,45 кгс в диапазоне измерений от 510 до 0,5^тахкгс относительная ±0,5 % в диапазоне измерений св. 0,5^Ymax до Ymax кгс | |
|
Примечания 1 Ymax - значение верхнего предела диапазона измерений. 2 Диапазон измерений от -4000 до -510 кгс - диапазон измерений силы от тяги двигателя на режимах реверсирования тяги (режимах обратной тяги) ГТД. | |||
Основные технические характеристики Системы приведены в таблице 3. Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
от 187 до 242 |
|
Потребляемая мощность, В\Л, не более |
800 |
|
Свободный ход ДМП, мм |
±5 |
|
Расстояние между осью датчика силы и линией действия вектора силы тяги, мм |
3900 |
|
Передаточное число рычага устройства предварительной нагрузки датчика силы |
5 |
|
Порог чувствительности, кгс |
2 |
|
Условия эксплуатации в кабине наблюдения и управления: - температура окружающего воздуха, оС - относительная влажность воздуха при температуре 25 оС, % - атмосферное давление, мм рт.ст. |
от +15 до +30 до 80 от 700 до 800 |
|
Условия эксплуатации на открытой испытательной площадке: - температура окружающего воздуха, оС - относительная влажность воздуха при температуре 25 °С, %, не более |
от -40 до +40 100 |
|
- атмосферное давление, мм рт.ст. |
от 700 до 800 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплектность Системы приведена в таблице 4.
Таблица 4 - Комплектность Системы
|
Наименование |
Обозначение |
Количество, шт. |
|
Динамометрическая платформа |
17063.01 |
1 |
|
Упругая опора динамометрической платформы |
17063.06 |
4 |
|
Стендовое градуировочное устройство |
14088.00 |
1 |
|
Датчик силоизмерительный тензорезисторный, фирма «Hottinger Baldwin Messtechnik GmbH», Германия |
U1OM/25OKN |
1 |
|
Комплекс измерительно-вычислительный MIC, НПП «Мера», г. Мытищи |
MIC-036R |
1 |
|
Промышленный компьютер |
_ |
1 |
|
Переключатель 8 портовый KVM, фирмы ATEN, Китай |
CS1788 |
1 |
|
Источник бесперебойного питания 220 В, корп. EATON, Китай |
9130 |
1 |
|
Коммутатор Ethernet, D-Link, Inc, Китай |
DGS-1210-24 |
1 |
|
Измерительная стойка, НПП «Мера», г. Мытищи |
БЛИЖ 40.1200.390.001 |
1 |
|
Комплект кабелей |
_ |
1 |
|
Поверочное градуировочное устройство |
_ |
1 |
|
Программа управления комплексом MIC, НПП «Мера», г. Мытищи |
MERA Recorder |
1 |
|
«Система силоизмерительная стенда ОС-5 «СИС-ОС5». Руководство по эксплуатации» |
П82-1028 |
1 |
|
«Государственная система обеспечения единства измерений. Система силоизмерительная стенда ОС-5 «СИС-ОС5». Методика поверки» |
_ |
1 |
|
«Система силоизмерительная стенда ОС-5 «СИС-ОС5». Формуляр» |
П106-2081 |
1 |
Сведения о методах измерений
приведены в разделе «Использование по назначению» документа П82-1028 «Система силоизмерительная стенда ОС-5 «СИС-ОС5». Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
