Лупы измерительные с подсветкой ЛИ-3-10× (L 30)
| Номер в ГРСИ РФ: | 72156-18 |
|---|---|
| Категория: | Лупы измерительные |
| Производитель / заявитель: | ООО НТЦ "Эксперт" |
Лупы измерительные ЛИ-3-10Х с подсветкой (L 30) (далее - лупа) предназначены для измерений длины на плоскости, а также визуального контроля дефектов на поверхностях различных изделий. Также применяются в других областях, где необходим визуальный контроль со средним увеличением.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72156-18 |
| Действует | по 20.08.2029 |
| Наименование | Лупы измерительные с подсветкой |
| Модель | ЛИ-3-10× (L 30) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 47c195b8-985c-0243-a9a1-ba62bccdfcc9 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-технический центр «Эксперт» (ООО НТЦ «Эксперт»), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
17905
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 17830 (100%) |
| Неуспешных поверок (СИ непригодно) | 75 (0 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
72156-18: Описание типа
2023-72156-18.pdf
|
Скачать | 207 КБ | |
|
72156-18: Методика поверки
2018-mp72156-18.pdf
|
Скачать | 609.1 КБ |
Описание типа
Назначение
Лупы измерительные ЛИ-3-10х с подсветкой (L 30) (далее - лупа) предназначены для измерений длины на плоскости, а также визуального контроля дефектов на поверхностях различных изделий. Также применяются в других областях, где необходим визуальный контроль со средним увеличением.
Описание
Лупа состоит из трех линз, обеспечивающих 10-ти кратное увеличение. Линзы лупы изготовлены из стекла. Измерения осуществляются с помощью измерительной шкалы в поле зрения лупы. Лупа имеет светодиодную подсветку. Измерения могут проводиться в дневном и искусственном свете.
Общий вид лупы измерительной ЛИ-3-10х с подсветкой (L 30) представлен на
рисунке 1.

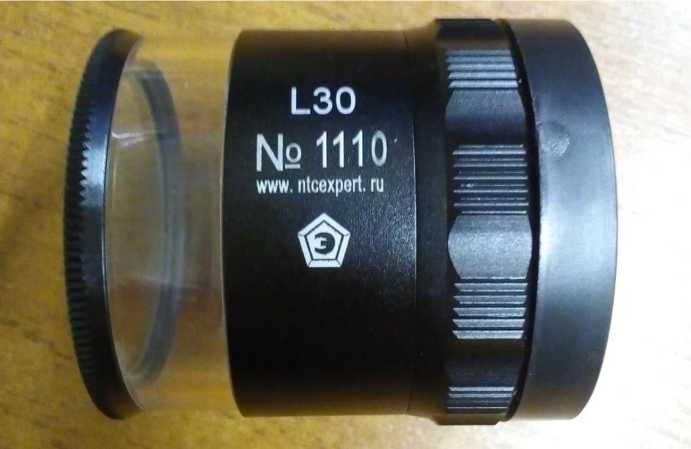

Рисунок 1 - Общий вид лупы измерительной ЛИ-3-10х с подсветкой (L 30)
Пломбирование луп измерительных ЛИ-3-10х с подсветкой (L 30) не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм |
от 0 до 20 |
|
Цена деления измерительной шкалы, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерительной шкалы, мм |
±0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхвысота), мм, не более |
45x52 |
|
Масса, кг, не более |
0,08 |
|
Подсветка |
светодиоды |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +1 до +40 от 45 до 80 от 84 до 106,7 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на корпус лупы методом лазерной гравировки и (или) типографским способом на титульный лист паспорта лупы.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Лупа измерительная ЛИ-3-10Х с подсветкой |
L 30 |
1 шт. |
|
Паспорт |
ПС 61670358-26.70-005 |
1 экз. |
|
Футляр упаковочный |
- |
1 шт. |
|
Методика поверки |
РТ-МП-4972-445-2018 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 61670358-26.70-004 |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические параметры;
ТУ 26.70.23-002-01-2017 Лупа измерительная ЛИ-3-10х с подсветкой (L 30).
Технические условия.
