Штангенциркули ШЦ, ШЦК, ШЦЦ

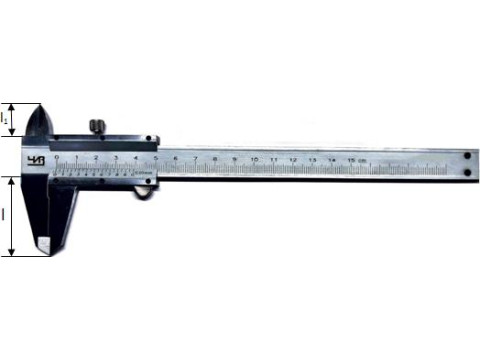

Диапазон измерений, мм

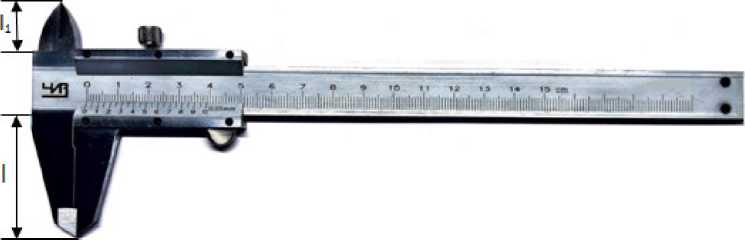

1, мм

11,мм

12, мм

13, мм

не менее

не более

не менее

от 0 до 125

35

42

15

от 0 до 135

38

42

16

от 0 до 150

38

42

16

от 0 до 160

45

50

16

16

6

от 0 до 200

50

63

16

20

8

от 0 до 250

60

80

16

25

10

от 0 до 300

63

100

22

30

10

от 0 до 400

63

125

30

10

от 0 до 500

80

160

40

15

от 250 до 630

80

200

40

15

от 250 до 800

80

200

50

15

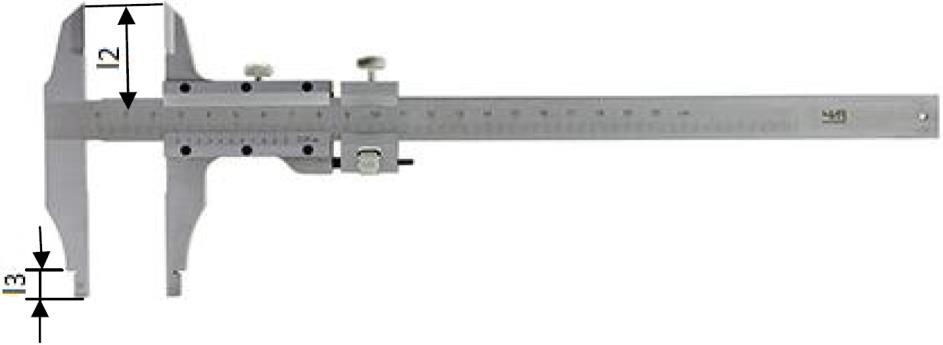

Диапазон измерений, мм

1, мм

11,мм

12, мм

13, мм

не менее

не более

не менее

от 320 до 1000

80

200

_

50

20

от 500 до 1250

100

300

_

63

20

от 500 до 1600

100

300

_

63

20

от 800 до 2000

100

300

_

63

20

Измеряемая длина, мм

Пределы допускаемой абсолютной погрешности штангенциркулей (±), мм

при значении отсчета по нониусу, мм

с ценой деления круговой шкалы отсчетного устройства, мм

с шагом дискретности цифрового отсчетного устройства 0,01 мм

0,05

0,1 для класса точности

0,02

0,05

0,1 для класса точности

1

2

1

2

от 0 до 100 включ.

0,05

0,05

0,10

0,03

0,04

0,05

0,08

0,03

св. 100 до 200 включ.

св. 200до 300 включ.

0,04

0,04

св. 300 до 400 включ.

_

_

_

_

_

св. 400 до 600 включ.

0,10

0,10

_

_

_

_

_

0,05

св. 600 до 800 включ.

0,06

св. 800 до 1000 включ.

0,07

св. 1000 до 1100 включ.

_

0,15

_

_

_

_

_

_

св.1100 до 1200 включ.

0,16

св.1200 до 1300 включ.

0,17

св.1300 до 1400 включ.

0,18

св.1400 до 1500 включ.

0,19

св.1500 до 2000

0,20

Примечания:

1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.

2 Пределы допускаемой абсолютной погрешности измерений штангенциркулей при температуре окружающей среды (20±5) °С не превышают значений, указанных в настоящей таблице.

3 Пределы допускаемой абсолютной погрешности штангенциркулей модификации I при измерении глубины, равной 20 мм, не превышают значений, указанных в настоящей таблице.

Наименование характеристики

Значение

Шероховатость измерительных поверхностей, Ra, мкм, не более:

- плоских и цилиндрических измерительных поверхностей - измерительных поверхностей кромочных губок

0,32

0,63

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:

- для штангенциркулей с отсчетом по нониусу 0,05 мм

- для штангенциркулей с отсчетом по нониусу 0,1 мм

0,25

0,30

Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм

0,01

Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм:

- для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм

- для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм

0,004

0,007

Допускаемое отклонение от прямолинейности торца штанги штангенциркуля модификации I, мм

0,01

Допускаемое отклонение от параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм:

- при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм

- при значении отсчета по нониусу и цене деления шкалы 0,1 мм

0,02

0,03

Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей модификаций II и III, мм:

- с пределом измерения до 400 мм, не более

- с пределом измерения свыше 400 мм, не более

10

20

Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей модификаций II и III, мм:

- при цене деления или шаге дискретности менее 0,05 мм

- при цене деления или значении отсчета по нониусу не менее 0,05 мм

z + 0,01x

(0 ) г+0,03Л

(0     )

Допускаемое отклонение от параллельности измерительных поверхностей губок для измерения внутренних размеров, мм

0,01

Допускаемое отклонение от параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм

0,02

Ширина штрихов шкал штанги и нониуса, мм

от 0,08 до 0,20

Модификация штангенциркуля

Диапазон измерений, мм

Габаритные размеры (длинахширинахвысота), мм, не более

Масса, кг, не более

шц-i ттттцк-т шцц-i

от 0 до125

220х78х25

0,20

от 0 до 135

230x78x25

0,25

от 0 до 150

240x78x25

0,30

от 0 до 160

280x78x25

0,35

от 0 до 200

350x85x25

0,40

от 0 до 250

400x90x25

0,45

от 0 до 300

425x115x25

0,50

шц-тт шцц-тт шц-ттт шцц-ттт

от 0 до 160

280x110x25

0,30

от 0 до 200

350x110x25

0,40

от 0 до 250

400x115x25

0,50

от 0 до 300

425x120x25

0,60

от 0 до 400

600x180x30

1,10

от 0 до 500

660x200x30

1,15

от 250 до 630

850x265x30

1,70

от 250 до 800

1100x265x30

2,15

от 320 до 1000

1350x265x30

3,25

шц-тт шц-ттт

от 500 до 1250

1520x385x30

4,15

от 500 до 1600

1880x385x30

5,10

от 800 до 2000

2450x385x30

5,25

Верхний предел диапазона измерений штангенциркуля, мм, не более

Усилие перемещения, Н, не более

250

15

400

20

2000

30

Наименование характеристики

Значение

Рабочий диапазон температур окружающего воздуха, °С

от +10 до +40

Относительная влажность воздуха, при температуре +25 °С, %, не более

80

Наименование

Обозначение

Количество

Штангенциркуль

ШЦ, ШЦЦ, ШЦК

1 шт.

Футляр

_

1 шт.

Элемент питания

(для штангенциркулей

с цифровым отсчетным устройством)

_

1 шт.

Паспорт

_

1 экз.
