Сигнализаторы метана, совмещенные с головными светильниками СМС-15
| Номер в ГРСИ РФ: | 72207-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Завод "Электроточприбор", г.Омск |
Сигнализаторы метана СМС-15, совмещенные с головными светильниками (далее -сигнализаторы) предназначены для измерений объемной доли метана в атмосфере горных выработок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72207-18 |
| Действует | по 24.08.2028 |
| Наименование | Сигнализаторы метана, совмещенные с головными светильниками |
| Модель | СМС-15 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9301f263-2f82-6d37-41c9-7aee5b1f1e12 |
Производитель / Заявитель
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г.Омск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
44144
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 44060 (100%) |
| Неуспешных поверок (СИ непригодно) | 84 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
72207-18: Описание типа
2023-72207-18-1.pdf
|
Скачать | 628.4 КБ | |
|
72207-18: Методика поверки
2018-mp72207-18.pdf
|
Скачать | 574.8 КБ |
Описание типа
Назначение
Сигнализаторы метана СМС-15, совмещенные с головными светильниками (далее -сигнализаторы), предназначены для индивидуального автоматического измерения объёмной доли метана в атмосфере горных выработок, выдачи звуковой и/или световой сигнализации при превышении заданного уровня объёмной доли метана (порога срабатывания) и индивидуального освещения рабочего места.
Описание
Принцип действия сигнализаторов - термохимический, основанный на беспламенном сжигании метана на рабочем элементе сенсора, с использованием мостового метода измерения. Работа сигнализатора осуществляется аппаратно-программным способом с использованием микропроцессора. Сенсор питается стабильным током от стабилизатора тока, управляемого микропроцессором.
Появление метана приводит к изменению сопротивления рабочего резистора сенсора и разбалансировке мостовой схемы. Напряжения с выхода моста, пропорциональное концентрации метана в измеряемой среде, через усилитель поступает на вход микропроцессора, где измеряется, сравнивается с заданными значениями, и с выхода микропроцессора выдаются сигналы управления звуковой или световой сигнализацией.
Способ отбора пробы - диффузионный.
Сигнализаторы состоят из фары светильника, в которой расположен сенсор и электронный блок, кабеля и блока питания. Блок питания представляет собой перезаряжаемую аккумуляторную батарею.
Градуировка сенсора и задание уставок производится с помощью пульта программирования.
Сигнализаторы относятся к невосстанавливаемым в условиях шахты, ремонтируемым изделиям.
Для обеспечения функционирования в составе многофункциональных систем безопасности (МФСБ) в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности в угольных шахтах» сигнализаторы могут комплектоваться устройствами радиооповещения.
Сигнализаторы выпускаются в следующих модификациях:
- СМС-15 - стандартное исполнение;
- СМС-15 MRS - исполнение с модулем МФСБ производства ООО «Майн Радио Системз-Р».
- СМС-15 ЭК - исполнение с встроенной видеокамерой и модулем МФСБ.
- СМС-15 КС - исполнение с высокой концентрацией светового луча.
Дополнительно каждая модификация может быть снабжена модулем индикации OCIM-00-YY(OCIM-24-YY) или модулем МТП-4, которые устанавливается в разрыв кабеля. Модуль индикации предназначен для передачи текстовых сообщений. Модуль МТП-4 предназначен для определения местоположения горнорабочего.
Общий вид средств измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
а) б) в)
г) д) е)
а) - сигнализатор СМС-15; б) - сигнализатор СМС-15 с модулем индикации OCIM-00-YY (OCIM-24-YY); в) - сигнализатор СМС-15 MRS; г) - сигнализатор СМС-15ЭК;
д) - сигнализатор СМС-15 с модулем МТП-4; е) - сигнализатор СМС-15 КС
Р и с у н о к 1 - Общий вид средства измерений
Примечание Цвет внешних деталей приборов и внешний вид устройств радиооповещения может отличаться от изображенных на рисунке 1.
Защита от внесения несанкционированных изменений обеспечивается пломбированием корпуса фары сигнализатора изготовителем путем нанесения оттиска клейма изготовителя на мастику в чашечке согласно рисунку 2. Количество пломб - одна.
Знак поверки наносится:
- в раздел 5 формуляра на сигнализатор при первичной поверке;
- в раздел 8.3 формуляра на сигнализатор или в свидетельство о поверке при периодической поверке.

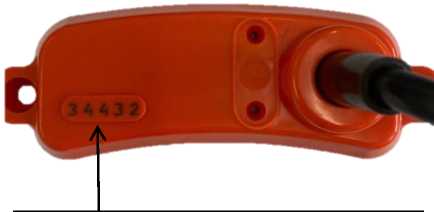

Заводской номер наносится на крышку корпуса батареи сигнализаторов методом лазерной маркировки и в формуляр типографским способом.
Места нанесения заводского номера и знака утверждения типа приведены на рисунке 3.
Место нанесения пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа

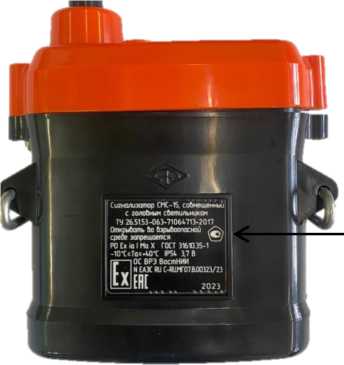

Место нанесения заводского номера и знака утверждения типа
Р и с у н о к 3 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Внутреннее программное обеспечение (ПО) записано в микропроцессоре сигнализаторов и предназначено для сбора и обработки измерительной информации от сенсора и управлением работой сигнализации.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик сигнализаторов проведено с учетом того, что ПО является неотъемлемой частью сигнализаторов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
6ПБ.367.975 ДО.Ьех |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
0xE426 |
|
Алгоритм вычисления контрольной суммы |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли метана, % |
от 0,00 до 2,50 |
|
Диапазон задания порога срабатывания сигнализации, % объемной доли метана |
от 0,50 до 2,00 |
|
Пределы допускаемой основной абсолютной погрешности измерений объемной доли метана, % |
±0,20 |
|
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением условий эксплуатации, в долях от пределов основной погрешности: - от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С |
1,0 |
|
- от изменения относительной влажности окружающей среды до 100 % при температуре +35 °С на каждые 10 % |
1,0 |
|
- от изменения пространственного положения фары на угол 90° от вертикальной оси в любом направлении |
0,5 |
|
- от влияния углекислого газа объемной долей до 2,00 % |
0,7 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 87,8 до 119,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Время срабатывания сигнализации, с, не более |
12 | |
|
Время прогрева, мин, не более |
2 | |
|
Время непрерывной работы без калибровки (стабильность), ч, не менее |
72 | |
|
Номинальное напряжение питания постоянного тока, В |
3,7 | |
|
Сила тока, потребляемого сигнализатором, А, не более: - СМС-15, СМС-15 MRS и СМС-15 КС; - СМС-15 ЭК |
0,5 1,2 | |
|
Габаритные размеры СМС-15, СМС-15 MRS и СМС-15 КС мм, не более: - высота - ширина - длина |
фары |
корпуса батареи |
|
74 |
142 | |
|
77 |
139 | |
|
80,5 |
51 | |
|
Габаритные размеры СМС-15 ЭК, мм, не более: - высота - ширина - длина |
фары |
корпуса батареи |
|
78 |
152 | |
|
80 |
139 | |
|
82 |
51 | |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
- Масса, кг, не более: - СМС-15; |
0,9 |
|
- СМС-15 с модулем OCIM-00-YY(OCIM-24-YY) или с модулем МТП-4 без устройств радиооповещения; |
1,0 |
|
- СМС-15 MRS с модулем OCIM-00-YY(OCIM-24-YY); |
1,1 |
|
- СМС-15 ЭК без устройств радиооповещения; |
1,2 |
|
- СМС-15 ЭК с модулем МТП-4 без устройств радиооповещения; |
1,2 |
|
- СМС-15 КС; |
1,0 |
|
- СМС-15 КС с модулем OCIM-00-YY(OCIM-24-YY) или с модулем МТП-4. |
1,1 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С |
от -10 до +40 |
|
- относительная влажность при температуре +35 °С, %, не более |
100 |
|
- атмосферное давление, кПа |
от 87,8 до 119,7 |
|
Назначенный срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015: - фары |
IP54 |
|
- сенсора |
IP51 |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X |
Знак утверждения типа
наносится на табличку корпуса батареи сигнализаторов и на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор метана СМС-15, совмещенный с головным светильником |
СМС-15 |
1 шт. |
|
Пульт программирования и паспорт на пульт |
_ |
определяется при заказе |
|
Руководство по эксплуатации 1) |
3ПБ.522.011 РЭ 3ПБ.522.011-02 РЭ 3ПБ.522.011-04 РЭ |
1 экз. на 30 сигнализаторов |
|
Формуляр |
3ПБ.522.011 ФО 3ПБ.522.011-02 ФО 3ПБ.522.011-04 ФО |
1 экз. |
|
Методика поверки 1) |
_ |
1 экз. на 30 сигнализаторов |
|
Копия сертификата соответствия ТР ТС 012/2011 1) |
_ |
1 экз. на 30 сигнализаторов |
|
Комплект инструмента и принадлежностей |
_ |
1 комплект на 30 сигнализаторов |
|
1) Поставляется на цифровом носителе. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ГОСТ 31610.0-2014 (IEC 60079-0:2011) Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ 31610.11-2014 (IEC 60079-11:2011) Взрывоопасные среды. Часть 11.
Оборудование с видом взрывозащиты искробезопасная электрическая цепь «i»;
ГОСТ 31610.35-1-2014 (IEC 60079-35-1:2011) Взрывоопасные среды. Часть 35-1. Головные светильники для применения в шахтах, опасных по рудничному газу. Общие требования и методы испытаний, относящиеся к риску взрыва;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ТУ 26.51.53-063-71064713-2017 Сигнализатор метана СМС-15, совмещенный
с головным светильником. Технические условия.
Другие Газоанализаторы
