Каналы для измерений абсолютной вибрации КОРУНД
| Номер в ГРСИ РФ: | 72225-18 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Каналы для измерений абсолютной вибрации «КОРУНД» (далее - каналы) предназначены для измерений характеристик вибрации промышленного оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72225-18 |
| Действует | по 24.08.2024 |
| Наименование | Каналы для измерений абсолютной вибрации |
| Модель | КОРУНД |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 675dea03-8311-2b07-7061-cc07fcbc0054 |
Производитель / Заявитель
ООО "Диамех 2000", РОССИЯ, г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
72225-18: Описание типа
2021-72225-18.pdf
|
Скачать | 547.3 КБ | |
|
72225-18: Методика поверки
2021-mp72225-18.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Каналы для измерений абсолютной вибрации «КОРУНД» (далее - каналы) предназначены для измерений характеристик вибрации и относительного перемещения (смещения) узлов промышленного оборудования.
Описание
Принцип действия каналов основан на измерении и обработке сигналов, поступающих от первичных преобразователей.
Каналы для измерений абсолютной вибрации входят в состав комплекса виброконтроля промышленного оборудования «КОРУНД».
Каналы состоят из клеммной коробки КК, рассчитанной на подключение шести первичных преобразователей (датчиков), блока измерительного БИК-ХХХ и магистрального коммутатора МКК, который связан с внешним сервером или локальной сетью по интерфейсу ETHERNET 100 base-T (TCT/IP).
Каналы позволяют осуществлять непрерывное преобразование аналоговой информации, поступающей от IEPE акселерометров и преобразователей линейных перемещений, формировать унифицированные аналоговые и цифровые выходные сигналы, задавать уровни аварийной и предупредительной сигнализации и сравнивать измеренные значения с пороговыми значениями (уставками).
Блок измерительный БИК-ХХХ представляет собой корпус, в котором устанавливаются контроллеры серии СМ. Одновременно плата контроллера обрабатывает не более восьми входных сигналов.
В зависимости от количества встраиваемых контроллеров блок измерительный БИК-ХХХ выпускается в модификациях: БИК-100, БИК-200, БИК-400 или БИК-400С.
Знак поверки ставится в паспорте.
Общий вид клеммной коробки КК, блока измерительного БИК-ХХХ (БИК-100) и магистрального коммутатора МКК с маркировочными табличками представлены на рисунках 1, 2 и 3 соответственно.
Рисунок 1 - Общий вид клеммной коробки КК с маркировочной табличкой
Рисунок 2 - Общий вид блока измерительного БИК-ХХХ (БИК-100) с маркировочной табличкой

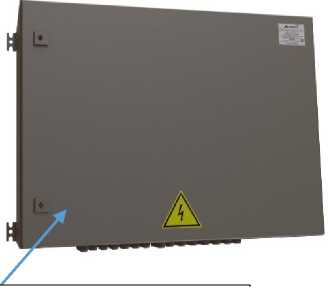

Рисунок 3 - Общий вид магистрального коммутатора МКК с маркировочной табличкой
Знак утверждения типа
Пломбирование блоков каналов «КОРУНД» не предусмотрено.
Программное обеспечение (ПО) служит для обработки и визуализации информации, которая поступает от первичных преобразователей. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CM8.EXE |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.8 |
|
Цифровой идентификатор ПО |
— |
|
Другие идентификационные данные (если есть) |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Канал измерений абсолютной вибрации | |
|
Диапазон входного напряжения переменного тока (амплитудное значение), В |
от 0,007 до 8,5 |
|
Диапазон измерений амплитудного значения виброускорения на базовой частоте 159,2 Гц, м/с2 |
от 0,7 до 850 |
|
Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц, мм/с |
от 0,5 до 600 |
|
Диапазон измерений размаха виброперемещения на базовой частоте 39,8 Гц, мкм |
от 22,4 до 27200 |
|
Диапазон рабочих частот, Гц |
от 2 до 12000 |
|
Пределы допускаемой основной относительной погрешности измерений амплитудного значения виброускорения, СКЗ виброскорости и размаха виброперемещения на соответствующих базовых частотах, % |
± 3 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовых частот, %, не более: от 2 до 2500 Гц включ. св. 2500 до 8000 Гц включ. св. 8000 до 12000 Гц |
± 7 ± 9 ± 17 |
|
Пределы допускаемой относительной погрешности измерений характеристик вибрации в диапазоне рабочих температур окружающей среды, % |
± 5 |
|
Канал измерений относительного перемещения (смещения) | |
|
Диапазон входного напряжения постоянного тока, В |
от 0,3 до 5 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительного перемещения (смещения) при коэффициенте преобразования 1 В/мм, мкм |
от 300 до 5000 |
|
Пределы допускаемой основной приведенной погрешности измерений относительного перемещения (смещения), % |
± 2 |
|
Пределы допускаемой приведенной погрешности измерений относительного перемещения (смещения) в диапазоне рабочих температур окружающей среды, % |
± 3 |
|
Нормальные условия измерений: температура окружающей среды, °С |
от + 15 до + 25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Условия эксплуатации: | |
|
диапазон рабочих температур, °С |
от - 10 до + 60 |
|
Габаритные размеры (длинах высота x ширина), мм, не более: | |
|
- клеммной коробки КК |
249x200x92 |
|
- блока измерительного БИК-100 |
354x336x172 |
|
- блоков измерительных БИК-200, БИК0400, БИК-400С |
830x636x317 |
|
- магистрального коммутатора МКК |
830x636x317 |
|
Масса, кг, не более: | |
|
- клеммной коробки КК |
3 |
|
- блока измерительного БИК-100 |
7 |
|
- блока измерительного БИК-200 |
37 |
|
- блока измерительного БИК-400 и БИК-400С |
40 |
|
- магистрального коммутатора МКК |
50 |
Знак утверждения типа
наносится на корпусы блоков БИК-100, БИК-200, БИК-400, БИК-400С методом наклейки и на титульный лист руководства по эксплуатации методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Каналы для измерений абсолютной вибрации «КОРУНД» в составе: - клеммная коробка - блок измерительный - магистральный коммутатор |
КК БИК МКК |
1 шт. |
|
Руководство по эксплуатации |
КРНД 00.000.000 РЭ/1 |
1 экз. |
|
Методика поверки с изменением № 1 |
КРНД 00.000.000 МП/1 |
1 экз. |
|
Паспорт |
КРНД 00.000.000 ПС/1 |
1 экз. |
|
Примечание - Состав каналов определяется по согласованию с пользователем | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации КРНД 00.000.000 РЭ/1 «Каналы для измерений абсолютной вибрации «КОРУНД», раздел 1.6.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ТУ 26.51.66-086-54981193-18 «Каналы для измерений абсолютной вибрации «КОРУНД». Технические условия».
