Меры неразрушающего контроля GE ET
| Номер в ГРСИ РФ: | 72234-18 |
|---|---|
| Производитель / заявитель: | Фирма "GE Sensing & Inspection (Changzhou) Co., Ltd.", Китай |
Меры неразрушающего контроля GE ET (далее «меры») предназначены для хранения и передачи единицы длины при проведении поверки и калибровки дефектоскопов вихретоковых.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72234-18 |
| Наименование | Меры неразрушающего контроля |
| Модель | GE ET |
| Страна-производитель | КИТАЙ |
| Срок свидетельства (Или заводской номер) | 24.08.2023 |
Производитель / Заявитель
Фирма "GE Sensing & Inspection (Changzhou) Co., Ltd.", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72234-18: Описание типа СИ | Скачать | 264.7 КБ | |
| 72234-18: Методика поверки МП 2512-0003-2018 | Скачать | 495.9 КБ |
Описание типа
Назначение
Меры неразрушающего контроля GE ET (далее «меры») предназначены для хранения и передачи единицы длины при проведении поверки и калибровки дефектоскопов вихретоковых.
Описание
Принцип действия мер основан на имитации дефектов различных размеров и формы, выявляемых на рабочих деталях и изделиях вихретоковыми методами. Конструктивно меры являются деталями простой формы с искусственными дефектами (прорези, отверстия), имитирующими различные геометрические размеры. Меры изготавливаются из стали, титана, алюминия, пластика.
Меры могут поставляться в комплекте или по отдельности.
Меры выпускаются в следующих модификациях, которые отличаются материалом и геометрическими параметрами искусственных дефектов.

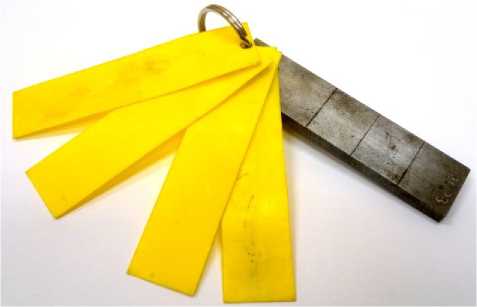

Меры 640-050-000 изготавливаются в виде параллелепипеда из стали с тремя дефектами в виде прорезей разной глубины, нанесенных на одной из граней вдоль меньшей стороны. На параллелепипеде закреплены меры толщины зазора - четыре плоские пластины из пластика.

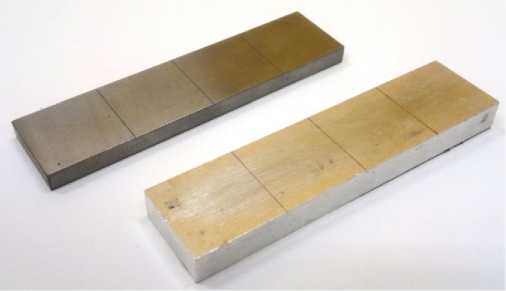

Меры 640-050-001, 640-050-002, 640-050-003, 29А047, 29А049, 29А120 изготавливаются в виде параллелепипеда из стали, алюминия или титана с тремя дефектами в виде прорезей разной глубины, нанесенных на одной их граней вдоль меньшей стороны.

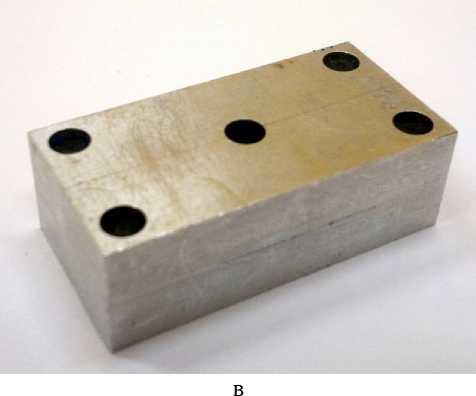

Мера 33AT016V изготавливается в виде параллелепипеда из алюминия с четырьмя глухими отверстиями и одним сквозным отверстием одинакового диаметра. Конструктивно мера состоит из трех спаянных параллелепипедов, зазор между которыми имитирует продольные и поперечные прорези в отверстиях.

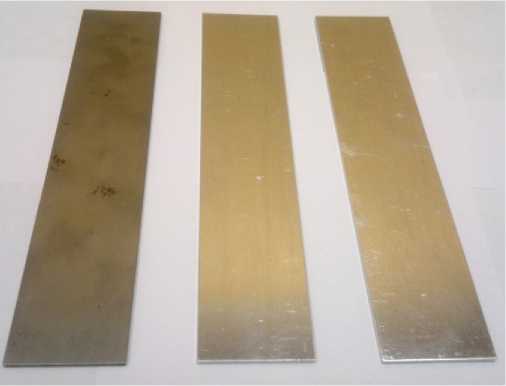

Набор мер 33А048/1 состоит из трех прямоугольных пластин из алюминия и/или стали разной толщины, имитирующих толщину зазора.
Набор мер 33А048/2 состоит из трех прямоугольных пластин из пластика разной толщины, имитирующих толщину зазора.

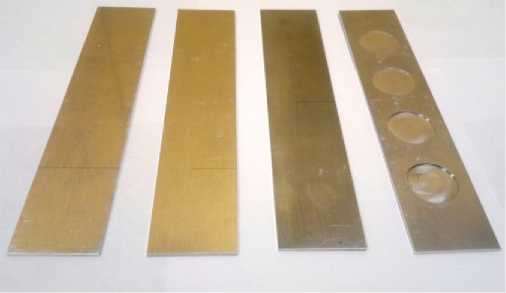

Набор мер 33А048/3 состоит из четырех прямоугольных пластин из алюминия с искусственными дефектами в виде плоскодонных отверстий и прорезей (сквозных и поверхностных).
Общий вид мер представлен на рисунке 1.
б
д
Рисунок 1 - Общий вид мер
а - мера 640-050-000 (дефекты в виде прорезей и имитирующие толщину зазора);
б - меры 640-050-001, 640-050-002, 640-050-003, 29А047, 29А049, 29А120 (дефекты в виде прорезей), в - мера 33AT016V (дефекты в виде отверстий и прорезей в отверстиях); г - набор мер 33А048/1 (имитирующие толщину зазора); д - набор мер 33А048/2 (имитирующие толщину зазора); е - набор мер 33А048/3 (дефекты в виде плоскодонных отверстий и прорезей)
е
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики мер 640-050-000
|
Наименование характеристики |
Значение | ||
|
Номинальная ширина дефектов, мм |
0,15 | ||
|
Допускаемое отклонение ширины дефектов, мм |
±0,03 | ||
|
Номинальная глубина дефектов, мм |
0,50 |
1,00 |
2,0 |
|
Допускаемое отклонение глубины дефектов, мм |
±0,03 |
±0,05 |
±0,1 |
|
Номинальная толщина меры зазора, мм |
0,50 | ||
|
Допускаемое отклонение толщины меры зазора, мм |
±0,08 | ||
Таблица 2 - Технические характеристики мер 640-050-000
|
Наименование характеристики |
Значение |
|
Материал |
Сталь |
|
Материал меры зазора |
Пластик |
|
Длина меры, мм |
100±1 |
|
Ширина меры, мм |
25±1 |
|
Высота меры, мм |
6,0±0,5 |
|
Длина меры зазора, мм |
100±1 |
|
Ширина меры зазора, мм |
25±1 |
|
Масса, кг, не более |
0,3 |
Таблица 3 - Метрологические характеристики мер 640-050-001, 640-050-002, 29А047, 29А049
|
Наименование характеристики |
Значение | ||
|
Номинальная ширина дефектов, мм |
0,10 | ||
|
Допускаемое отклонение ширины дефектов, мм |
±0,03 | ||
|
Номинальная глубина дефектов, мм |
0,20 |
0,50 |
1,00 |
|
Допускаемое отклонение глубины дефектов, мм |
±0,03 |
±0,05 | |
Таблица 4 - Технические характеристики мер 640-050-001, 640-050-002, 29А047, 29А049
|
Наименование характеристики |
Значение | |
|
Материал |
мера 640-050-001 |
Сталь |
|
мера 640-050-002 |
Алюминий | |
|
мера 29А047 |
Алюминий | |
|
мера 29А049 |
Сталь | |
|
Длина, мм Ширина, мм Высота *, мм |
102±1 25±1 6,0±0,5; 9,0±0,5 | |
|
Масса, кг, не более |
0,3 | |
|
* - высота мер определяется требованиями заказчика. | ||
Таблица 5 - Метрологические характеристики мер 640-050-003, 29А120
|
Наименование характеристики |
Значение | ||
|
Номинальная ширина дефектов, мм |
0,13 | ||
|
Допускаемое отклонение от ширины дефектов, мм |
±0,03 | ||
|
Номинальная глубина дефектов, мм |
0,20 |
0,50 |
1,00 |
|
Допускаемое отклонение глубины дефектов, мм |
±0,03 |
±0,05 | |
Таблица 6 - Технические характеристики мер 640-050-003, 29А120
|
Наименование характеристики |
Значение | |
|
Материал |
мера 640-050-003 |
Титан |
|
мера 29А120 |
Алюминий | |
|
Длина, мм Ширина, мм Высота, мм |
80±1 35±1 8,0±0,5 | |
|
Масса, кг, не более |
0,3 | |
Таблица 7 - Метрологические характеристики мер 33AT016V
|
Наименование характеристики |
Значение |
|
Номинальный диаметр отверстий, мм |
6,35 |
|
Допускаемое отклонение диаметра отверстий, мм |
±0,05 |
|
Номинальная ширина прорези в отверстии, мм |
0,15 |
|
Допускаемое отклонение ширины прорези в отверстии, мм |
±0,05 |
Таблица 8 - Технические характеристики мер 33AT016V
|
Наименование характеристики |
Значение |
|
Материал |
Алюминий |
|
Длина, мм Ширина, мм Высота, мм |
60,0±0,2 30,0±0,2 20,0±0,2 |
|
Масса, кг, не более |
0,3 |
Таблица 9 - Метрологические характеристики мер из наборов 33А048/1, 33А048/2
|
Наименование характеристики |
Значение | ||||
|
Номинальная толщина мер зазора, мм |
0,25 |
0,50 |
1,15 |
1,40 |
1,60 |
|
Допускаемое отклонение толщины мер зазора, мм |
±0,05 | ||||
Таблица 10 - Метрологические характеристики мер из набора 33А048/3
|
Наименование характеристики |
Значение | |||
|
Номинальный диаметр плоскодонных отверстий, мм |
26,0 | |||
|
Допускаемое отклонение диаметра плоскодонных отверстий, мм |
±0,5 | |||
|
Номинальная глубина плоскодонного отверстия, мм |
0,20 |
0,40 |
0,80 |
1,20 |
|
Допускаемое отклонение глубины плоскодонного отверстия, мм |
±0,05 | |||
|
Номинальная ширина раскрытия дефектов, мм |
0,15 | |||
|
Допускаемое отклонение ширины раскрытия дефектов, мм |
±0,03 | |||
Таблица 11 - Технические характеристики мер из наборов 33А048/1, 33А048/2, 33А048/3
|
Наименование характеристики |
Значение | |
|
Материал |
33А048/1 |
Сталь и/или алюминий |
|
33А048/2 |
Пластик | |
|
33А048/3 |
Алюминий | |
|
Длина, мм Ширина, мм |
200,0±0,5 40,0±0,5 | |
|
Масса, кг, не более |
0,3 | |
Таблица 12 - Дополнительные технические характеристики мер
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - диапазон относительной влажности окружающего воздуха, %; - диапазон атмосферного давления, кПа |
от +15 до +25 от 40 до 80 от 84,0 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ (износ), ч |
10000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность мер представлена в таблице 13.
Таблица 13 - Комплектность мер
|
Наименование |
Обозначение |
Количество *, шт. |
|
Мера неразрушающего контроля |
640-050-000 |
1 |
|
Мера неразрушающего контроля |
640-050-001 |
1 |
|
Мера неразрушающего контроля |
640-050-002 |
1 |
|
Мера неразрушающего контроля |
640-050-003 |
1 |
|
Мера неразрушающего контроля |
29А047 |
1 |
|
Мера неразрушающего контроля |
29А049 |
1 |
|
Мера неразрушающего контроля |
29А120 |
1 |
|
Мера неразрушающего контроля |
33AT016V |
1 |
|
Набор мер неразрушающего контроля |
33А048/1 |
1 |
|
Набор мер неразрушающего контроля |
33А048/2 |
1 |
|
Набор мер неразрушающего контроля |
33А048/3 |
1 |
|
Паспорт |
1 | |
|
Методика поверки |
МП 2512-0003-2018 |
1 |
|
* - Количество и комплектность мер определяются требованиями заказчика. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Лист № 6
Всего листов 7
Нормативные документы
Техническая документация фирмы «GE Sensing & Inspection (Changzhou) Co., Ltd» (КНР)
