Системы лазерные для центровки валов VIBRO-LASER
| Номер в ГРСИ РФ: | 72238-18 |
|---|---|
| Производитель / заявитель: | АО "ТЕККНОУ", г.С.-Петербург |
Системы лазерные для центровки валов VIBRO-LASER предназначены для измерений линейных перемещений при центровке составных валов машин и механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72238-18 |
| Наименование | Системы лазерные для центровки валов |
| Модель | VIBRO-LASER |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.08.2023 |
Производитель / Заявитель
АО "ТЕККНОУ", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 341 |
| Найдено поверителей | 20 |
| Успешных поверок (СИ пригодно) | 339 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1%) |
| Актуальность информации | 20.04.2024 |
Поверители
Скачать
| 72238-18: Описание типа СИ | Скачать | 151.5 КБ | |
| 72238-18: Методика поверки РТ-МП-5376-445-2018 | Скачать | 3.4 MБ |
Описание типа
Назначение
Системы лазерные для центровки валов VIBRO-LASER предназначены для измерений линейных перемещений при центровке составных валов машин и механизмов.
Описание
Принцип действия систем основан на применении позиционно чувствительных фотоприемников. Измерительный блок проецирует лазерный луч в виде отрезка прямой на позиционно чувствительный фотоприемник второго измерительного блока. При смещении блоков относительно друг друга луч смещается относительно своего первоначального положения, величина смещения фиксируется. Результаты измерений передаются по интерфейсу Bluetooth или по кабелю на отображающее устройство, которое может быть в виде специализированного блока отображения информации, мобильного устройства или ПК.
Системы лазерные для центровки валов VIBRO-LASER (далее - центровщики) состоят из двух измерительных блоков и блока отображения измерительной информации.
Центровщики выпускаются в 6 основных модификациях, отличающихся диапазонами измерений и исполнением.
Обозначение модификаций при заказе: AAA.BBB.CCCCCCCC, где AAA - код дистрибьютора (цифры от 001 до 999), BBB - диапазон измерений (010 - 10 мм, 020 - 20 мм, 030 - 24 мм), CCCCCCCC - шифр комплектации (цифры от 00000000 до 99999999). Модификации VIBRO-LASER Ex изготавливаются во взрывозащищенном исполнении.
Общий вид центровщиков представлен на рисунке 1. Вид маркировки представлен на рисунке 2.
1
2
3

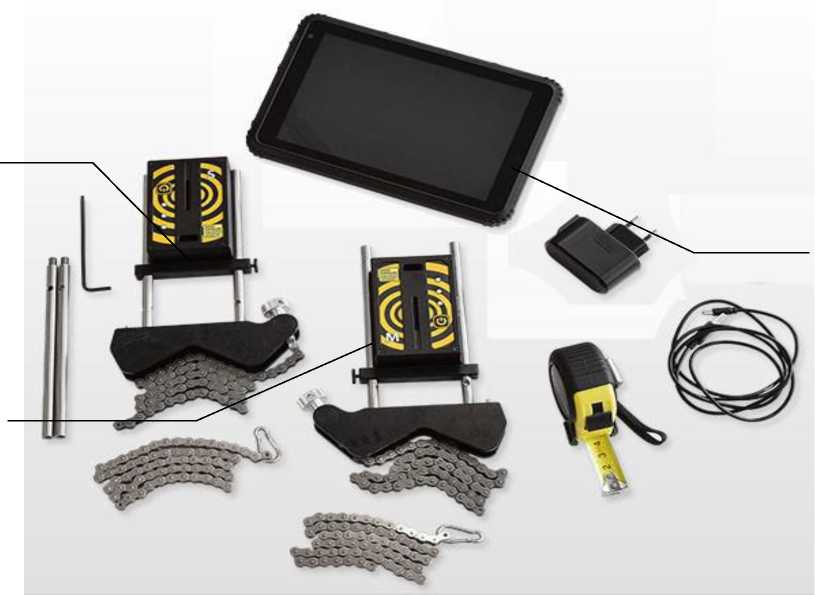

Рисунок 1 - Общий вид систем лазерных для центровки валов VIBRO-LASER (1 - неподвижный измерительный блок (S), 2 - подвижный измерительный блок (M), 3 - блок отображения информации)

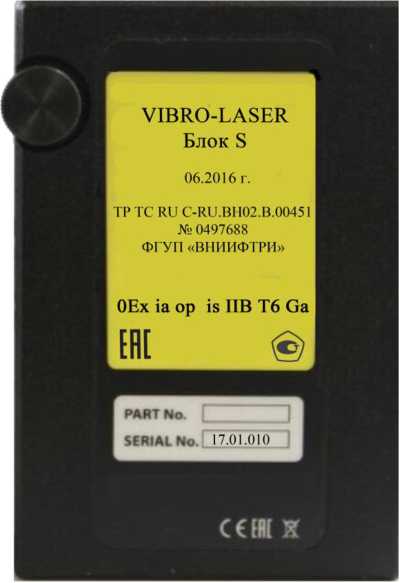

Рисунок 2 - Вид маркировки систем лазерных для центровки валов VIBRO-LASER и место нанесения знака утверждения типа
Пломбирование систем лазерных для центровки валов VIBRO-LASER не предусмотрено.
Программное обеспечение
Центровщики имеют встроенное программное обеспечение (ПО), записываемое в измерительные блоки, и ПО, записываемое в устройство отображения информации. ПО служит для отображения и обработки результатов измерений, а также для ведения и хранения статистики измерений. ПО не разделено на метрологически значимую и не значимую части.
Идентификационные данные программного обеспечения устройства отображения информации приведены в таблице 1, встроенного ПО, записанного в измерительные блоки, - в таблице 2.
Таблица 1 - Идентификационные данные программного обеспечения устройств отображения информации
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
VIBRO LASER WINDOWS |
VIBRO LASER ANDROID |
VIBRO LASER IOS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.12 | ||
|
Цифровой идентификатор ПО |
- | ||
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.4 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
VIBRO-LASER |
VIBRO-LASER Ex |
|
Диапазон измерений перемещений, мм |
от 0 до 10; от 0 до 20; от 0 до 24 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещений в диапазоне от 0 до 1 мм включ., мм |
±0,01 | |
|
Пределы допускаемой относительной погрешности измерений перемещений св. 1 мм до верхнего предела измерений, % |
±0,9 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
VIBRO-LASER |
VIBRO-LASER Ex |
|
Габаритные размеры измерительного блока, мм, не более (ШхВхГ) |
32х90х60 | |
|
Масса измерительного блока, г, не более |
270 | |
|
Максимальное расстояние между измерительными блоками, м, не менее |
10 | |
|
Класс опасности лазера по ГОСТ IEC 60825-1-2013 |
2 | |
|
Исполнение |
Взрывозащищенное (группа II по ГОСТ 31610.0-2014, шифр взрывозащиты 0Ex ia op is IIB T6 Ga) | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -20 до +55 |
от -20 до +40 |
|
- относительная влажность, % |
от 20 до 98 | |
|
Срок службы, лет, не менее |
10 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на оба измерительных блока систем методом наклеивания.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная для центровки валов VIBRO-LSER в составе: - неподвижный измерительный блок - подвижный измерительный блок - блок отображения информации |
S M |
1 шт. 1 шт. 1 шт.* |
|
Запасные части и принадлежности |
1 компл.** | |
|
Паспорт |
РВПД 4389-001 ПС |
1 экз. |
|
Руководство по эксплуатации |
РВПД 4389-001 РЭ |
1 экз. |
|
Методика поверки |
РТ-МП-5376-445-2018 |
1 экз. |
|
* - поставляется по заказу; * * - в соответствии с шифром комплектации | ||
Поверка
осуществляется по документу РТ-МП-5376-445-2018 «ГСИ. Системы лазерные для центровки валов VIBRO-LASER. Методика поверки», утверждённому ФБУ «Ростест-Москва» 31 мая 2018 г.
Основные средства поверки:
- прибор двухкоординатный измерительный ДИП-1 (регистрационный номер в Федеральном информационном фонде 7869-80);
- линейка измерительная металлическая по ГОСТ 427-75, L=500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма и/или наклейка) наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
ТУ 4389-001-90792252-2015 Системы лазерные для центровки валов VIBRO-LASER.
Технические условия
