Модули измерительные многофункциональные TOPAZ TM PM7-Pr

Номер в ГРСИ РФ: 72240-18
Производитель / заявитель: ООО "ПиЭлСи Технолоджи", г.Москва
Скачать
72240-18: Описание типа СИ Скачать 355.1 КБ
72240-18: Методика поверки РТ-МП-5278-551-2018 Скачать 7.4 MБ
Нет данных о поставщике
Модули измерительные многофункциональные TOPAZ TM PM7-Pr поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Модули измерительные многофункциональные TOPAZ TM PM7-Pr (далее - модули) предназначены для измерений напряжения, силы тока, частоты, углов фазовых сдвигов, мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока с номинальной частотой 50 Гц; измерений и контроля показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ 33073-2014, ГОСТ Р 51317.4.15-2012; измерений активной и реактивной электрической энергии, передачи измеренных параметров по цифровым интерфейсам RS-485 и Ethernet, USB.

Информация по Госреестру

Основные данные
Номер по Госреестру 72240-18
Наименование Модули измерительные многофункциональные
Модель TOPAZ TM PM7-Pr
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 24.08.2023
Производитель / Заявитель

ООО "ПиЭлСи Технолоджи", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 8 лет
Зарегистрировано поверок 397
Найдено поверителей 4
Успешных поверок (СИ пригодно) 397 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

72240-18: Описание типа СИ Скачать 355.1 КБ
72240-18: Методика поверки РТ-МП-5278-551-2018 Скачать 7.4 MБ

Описание типа

Назначение

Модули измерительные многофункциональные TOPAZ TM PM7-Pr (далее - модули) предназначены для измерений напряжения, силы тока, частоты, углов фазовых сдвигов, мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока с номинальной частотой 50 Гц; измерений и контроля показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ Р 8.655-2009, ГОСТ 30804.4.30-2013 (класс А), ГОСТ 30804.4.7-2013 (класс I), ГОСТ 33073-2014, ГОСТ Р 51317.4.15-2012; измерений активной и реактивной электрической энергии, передачи измеренных параметров по цифровым интерфейсам RS-485 и Ethernet, USB.

Описание

Принцип действия модулей основан на преобразовании аналоговых входных сигналов силы тока и напряжения в цифровой вид с последующей обработкой полученных значений, вычислением параметров и передачей полученных значений по цифровым интерфейсам. Входные аналоговые сигналы через цепи согласования и масштабирования поступают на входы аналого-цифрового преобразователя (АЦП), который производит преобразование измеряемых величин в цифровые сигналы. В качестве масштабных преобразователей тока используются трансформаторы тока, в качестве масштабных преобразователей напряжения - резистивные делители. С выхода АЦП полученные значения передаются на микроконтроллер (МК), который обеспечивает расчет параметров, управление работой устройства и обмен данными с внешними системами через оптронную развязку по коммутационным портам RS-485, Ethernet, USB.

Модуль обеспечивает ведение журнала значимых событий. Записи в журнале маркируются метками времени с дискретностью 1 мс.

Управление, настройка и доступ к текущим и архивным результатам измерений и данным осуществляется локально (интерфейс USB) через программу-конфигуратор или удаленно через WEB-интерфейс. В модуле реализована возможность передачи данных по следующим интерфейсам: RS-485/CAN и Ethernet с использованием протоколов передачи данных: Modbus, МЭК 60870-5-101, МЭК 60870-5-104, МЭК 61850. Адрес модуля, протокол и скорость передачи данных задаются с помощью программы-конфигуратора.

Конструктивно модули выполнены в пластмассовом корпусе, в котором размещены: электронная печатная плата, резистивные делители, клемма для подключения питания модуля и каналов напряжения, разъемы интерфейсов. Трансформаторы тока в зависимости от исполнения могут быть либо встроенными, расположенными на боковой стороне модуля, либо выносными.

Модули выпускаются в различных модификациях, отличающихся между собой диапазоном измерений входного сигнала, наличием и/или видом интерфейсов, схемой измерения, перечнем измеряемых параметров. При необходимости возможен заказ специального исполнения модуля. Информация о модификации приведена в структуре условного обозначения в таблице 1, так же указывается на лицевой панели модуля и в его паспорте.

Общий вид средства измерений, схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, заводского номера, представлены на рисунках 1 и 2. Заводской номер в цифровом формате наносится на маркировочную табличку модулей.

Таблица 1 - Структура условного обозначения модулей:

__________TOPAZ TM PM7-A-[B1-B2-B3]-C-[D1-D2-D3]-E-F-G-H-I-J-K-L-Pr, где:___________

Позиция

Код

Описание

1

2

3

Набор функций

A

W

Измерение электрических параметров. Учет электроэнергии.

E

Измерение электрических параметров. Учет электроэнергии. Базовые показатели качества электроэнергии (ПКЭ), согласно

ГОСТ 32144-2013. Запись осциллограмм. Определение коротких замыканий (КЗ) и установившихся однофазных замыканий на землю (ОЗЗ).

D

Измерение электрических параметров. Учет электроэнергии. Определение КЗ, установившихся и перемежающихся ОЗЗ.

Q

Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень).

R

Регистратор аварийных событий

RW

Измерение электрических параметров. Учет электроэнергии. Регистратор аварийных событий.

RD

Измерение электрических параметров. Учет электроэнергии.

Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ.

RDQ

Измерение электрических параметров. Учет электроэнергии. ПКЭ (полный перечень). Регистратор аварийных событий. Определение КЗ, установившихся и перемежающихся ОЗЗ.

LW

Измерение электрических параметров. Встроенный блок питания

Коммуникационные порты Ethernet

В1

nGTx

Ethernet 1000 Мбит/с TX RJ45

nGFxS

Ethernet 1000 Мбит/с FX LC Single-mode

nGFxM

Ethernet 1000 Мбит/с FX LC Multi-mode

nGSFP

Ethernet 1000 Мбит/с SFP

nGTXSFP

Ethernet 1000 Мбит/с combo-port RJ45/SFP

В2

nTx

Ethernet 100 Мбит/с TX RJ45

вз

nFxS

Ethernet 100 Мбит/с FX LC Single-mode

nFxM

Ethernet 100 Мбит/с FX LC Multi-mode

Коммуникационные порты RS-485

C

nR

RS-485

Дискретные входы/выходы

D1

nDI

Дискретные входы

D2

nDOS

Дискретные выходы типа «сигнальные реле»

D3

nDOC

Дискретные выходы типа «реле управления»

1

2

3

Аналоговые входы

E

UI

Стандартная комбинация аналоговых входов (Ua, Ub, Uc, 3Uo, Ia, Ib, Ic, 3Io) с диапазоном измерения силы переменного тока от 0,01 до 7,5 А

nU

Каналы измерения напряжения переменного тока

nUdc

Каналы измерения напряжения постоянного тока

nIMC

Каналы измерения переменного тока с верхним пределом измерений до 50 А

nIPC

Каналы измерения переменного тока с верхним пределом измерений до 200 А

nEMC

Каналы измерения переменного тока c выносными датчиками с расширенным верхним пределом измерений до 50 А

nEPC

Каналы измерения переменного тока c выносными датчиками с верхним пределом измерений до 200 А

nEPCO

Каналы измерения переменного тока c выносными разъемными датчиками с верхним пределом измерений до 200 А

Протоколы информационного обмена (дополнительно к базовым)

F

IEC81

Поддержка протокола IEC 61850-8-1

G

PRP

Поддержка протокола резервирования PRP

Дополнительные возможности

H

RTC

Энергонезависимые часы реального времени

I

SSDm2)

Встроенный SSD

J

GNS

Встроенный GPS/ГЛОНАСС приемник

K

GSM

Встроенный GSM модем

L

PAN

Исполнение с встроенным индикатором для встраивания в панель

Встроенный источник питания

M

LV

Один вход питания ином = 24 В пост. тока

2LV

Два входа питания ином = 24 В пост. тока

HV

Встроенный источник питания ином = 220 В пост./перем. тока

2HV

Два независимых встроенных источника питания ином = 220 В пост./перем. тока

Примечания

1 n - количество входов/выходов/измерительных каналов, определяется при заказе.

2 m - объем накопителя в Гбайт, определяется при заказе.

Место пломбирования

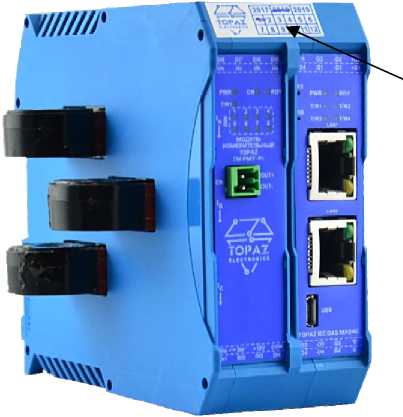

Рисунок 1 - Общий вид средства измерений с встроенными трансформаторами тока, схема пломбировки от несанкционированного доступа

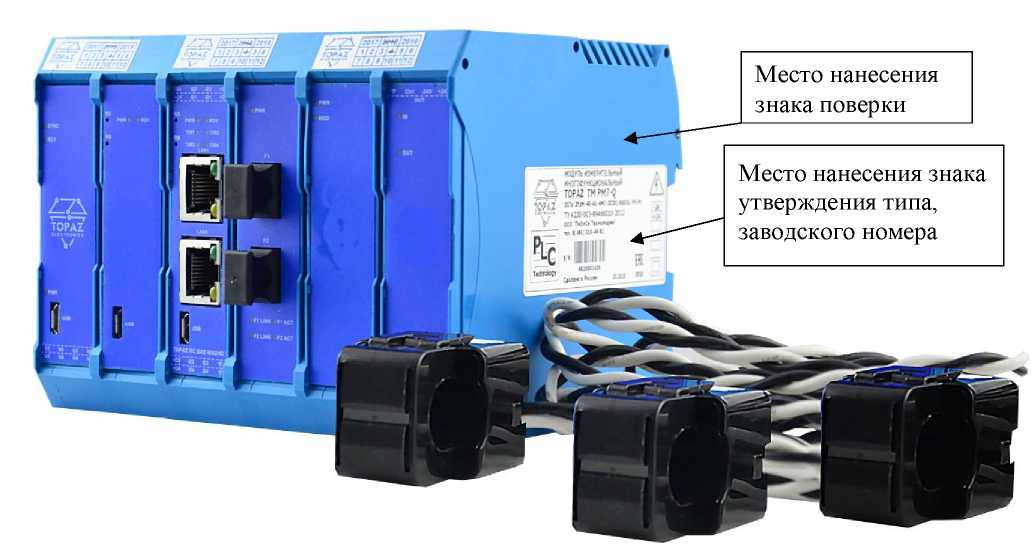

Рисунок 2 - Общий вид средства измерений с выносными трансформаторами тока, места нанесения знака утверждения типа, знака поверки, заводского номера

Программное обеспечение

Программное обеспечение (ПО) модулей состоит из встроенного и внешнего.

Встроенное ПО записывается в энергонезависимой памяти EEPROM на стадии производства, в нем реализованы алгоритмы расчета электрических параметров, электроэнергии, показателей и параметров качества электрической энергии. Встроенное ПО является метрологически значимым.

Внешнее ПО устанавливается на компьютер и используется для конфигурирования адреса модуля. Внешнее ПО не является метрологически значимым.

Для защиты ПО предусмотрено наличие различных уровней доступа, различающихся набором разрешенных операций и объемом предоставляемых данных, включая разделение доступа к данным и операциям по конфигурированию приборов, коррекции времени, настройки интерфейсов передачи данных, изменения параметров контролируемых сигналов, настройки параметров безопасности.

Синхронизация времени модуля обеспечивается по одному из следующих протоколов: ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, NTP, SNTP, PTP.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Модификация модуля

W

E

D

Q, RDQ

Идентификационное наименование ПО

PM7-M

PM7.E1.DI8

Topaz PM7D

pke.so

Номер версии (идентификационный номер ПО)

v. 1.0.1.27

v. 1.0.2.4

v. 4.3.0.68

1.0.0.6

Цифровой идентификатор ПО

отсутствует

отсутствует

отсутствует

отсутствует

Идентификационные данные (признаки)

Модификация модуля

RW

R, RW, RD, RDQ

LW

Идентификационное наименование ПО

mip.so

analoge_ras_launcher. so

PM7-LW

Номер версии (идентификационный номер ПО)

1.0.0.2

1.0.0.2

1.0.1.5

Цифровой идентификатор ПО

отсутствует

отсутствует

отсутствует

Таблица 3 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«TOPAZ HWCONFIG»

Номер версии (идентификационный номер ПО)

не ниже v. 1.1.032.

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Номинальное напряжение (ином), В Фазное/линейное напряжение, В

57,7/100 220/380

Номинальный ток (1ном), А

1 или 5

Номинальная частота, Г ц

50

Стартовый ток, А

0,001-1ном

Диапазон измерений постоянного напряжения, В

от 5,7 до 330

Диапазон измерений переменного напряжения (фазное), В

от 5,7 до 330

Диапазоны измерений силы переменного тока, А:

- для исполнений UI

- для исполнений nIMC, nEMC

- для исполнения nIPC, nEPC, пЕРСО

от 0,01 до 7,5 от 0,01 до 50 от 0,05 до 200

1

2

Диапазоны измерений частоты переменного тока, Гц

от 42,5 до 57,5

Пределы допускаемой основной относительной погрешности измерений постоянного напряжения, %

±0,1

Пределы допускаемой основной относительной погрешности измерений переменного напряжения, %:

- для исполнения UI

- для исполнений nU (для модификации «Q»)

±0,2

±0,2 (±0,1)

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %:

- для исполнения UI

- для исполнений nIMC, nIPC, nEMC, nEPC:

- для I < 10 А (для модификации «Q»)

- для I> 10 А

- для исполнения nEPCO

±0,2

±0,2 (±0,1)

±0,5

±0,5

Пределы допускаемой основной относительной погрешности измерений активной энергии Wp, %

±0,2

Пределы допускаемой основной относительной погрешности измерений реактивной энергии Wq, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности по фазно cosф, о.е.

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности трехфазный cosф, о.е.

±0,01

Пределы допускаемой абсолютной погрешности встроенных часов, с/сут:

- для исполнений RTC

- остальные исполнения

0,02 0,4

Пределы допускаемой абсолютной погрешности синхронизации шкалы времени с помощью внешнего ГЛОНАСС/GPS приемника, мс

±1

Таблица 5 - Метрологические характеристики при измерении показателей качества и параметров электрической энергии

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности измерений (абсолютной A, относительной 6)

1

2

3

Показатели качества электрической энергии

Отклонение частоты Af, Гц

от -7,5 до 7,5

±0,01 (A)

Положительное отклонение напряжения 6U(+), % от ином

от 0 до 50

±0,1 (A)

1

2

3

Отрицательное отклонение напряжения би(-), % ОТ ином

от 0 до 90

±0,1 (Д)

Установившееся отклонение напряжения от номинального или согласованного би, % от ином

от -90 до 50

±0,1 (Д)

Коэффициент несимметрии напряжения по обратной последовательности K2U, % от Ui

от 0 до 50

±0,15 (Д)

Коэффициент несимметрии напряжения по нулевой последовательности Кои, % от Ui

от 0 до 50

±0,15 (Д)

Кратковременная доза фликера Pst

0,2 до 10

±5 (б)

Длительная доза фликера PLt

0,2 до 10

±5 (б)

Суммарный коэффициент гармонических составляющих напряжения (с учетом влияния гармонических составляющих до 50-го порядка) Ки, %

от 0 до 50

±0,05 (Д) для Ки<1 ±5 (б) для Ки>1

Коэффициент гармонической составляющей напряжения n-го порядка Ku(n) (n от 1 до 50), %

от 0 до 50

±0,05 (Д) для Ки(п)<1 ±5 (б) для Ки(п)>1

Коэффициент интергармонической составляющей напряжения m-го порядка Kuisg(m) (m от 1 до 50), %

от 0 до 50

±0,05 (Д) для К^д^)<1 ±5 (б) для К^д^)>1

Глубина провала бип, %от ином

от 0 до 100

±0,2 (Д)

Длительность провала напряжения Д1п, с

от 0,01 до 600

±0,01 (Д)

Остаточное напряжение прерывания ипр, % от ином

от 0 до 100

±0,2 (Д)

Длительность прерывания напряжения Д1пр, с

от 0,01 до 3600

±0,01 (Д)

Коэффициент временного перенапряжения Кпери

от 1,0 до 2,0

±0,002 (Д)

Длительность перенапряжения Л1иерг, с

от 0,01 до 600

±0,01 (Д)

Параметры напряжения

Среднеквадратичное значение напряжения основной гармонической составляющей U(i), В

от имин до имакс

см. табл. 4

Среднеквадратичное значение напряжения гармонической составляющей n-го порядка ^д(п) (п от 2 до 50), В

от 0 до ОДином

±0,0005 ином (Д) для №д(п)<0,0Кином ±5 (б) для ^д(п) >0,0Кином

Среднеквадратичное значение напряжения интергармонической составляющей m-го порядка ^sg(m) (m от 1 до 50), В

от 0 до ОДином

±0,0005 ином (Д) для Uisg(m)<0,01•Uном ±5 (б) для msgCm)^^ •ином

Среднеквадратичное значение напряжения прямой последовательности и1, В

от 0 до 2^ином

±0,0015^ином (Д)

Среднеквадратичное значение напряжения обратной последовательности и2, В

от 0 до 2^ином

±0,0015^ином (Д)

Среднеквадратичное значение напряжения нулевой последовательности Uo, В

от 0 до 2^ином

±0,0015/Лном (Д)

1

2

3

Угол фазового сдвига между фазными напряжениями основной гармонической составляющей фц, ...°

от -180 до +180

±0,1 (Д)

Параметры тока

Среднеквадратичное значение тока основной гармонической составляющей I1, А

от 1мин до 1макс

см. табл. 4

Среднеквадратичное значение тока гармонической составляющей n-го порядка Isg(n) (n от 2 до 50), А

от 0 до 0Д1ном

±0,0005<1ном (Д) для isg(n)<0,01 ^1ном

±5 (6) для isg(n)>0,01 • 1ном

Среднеквадратичное значение тока интергармонической составляющей m-го порядка Iisg(m) (m от 1 до 50), А

от 0 до 0,5^1ном

±0,0005<1ном (Д) для iisg(m)<0,01 ^ном

±5 (6) для iisg(m)> 0,01 ^ном

Среднеквадратичное значение тока прямой последовательности I1, А

от 0 до 2^1ном

±0,0015<1ном (Д)

Среднеквадратичное значение тока обратной последовательности I2, А

от 0 до 2 1ном

±0,0015<1ном (Д)

Среднеквадратичное значение тока нулевой последовательности Io, А

от 0 до 2^ном

±0,0015<1ном (Д)

Коэффициент несимметрии тока по обратной последовательности K21, % от I1

от 0 до 50

±0,15 (Д)

Коэффициент несимметрии тока по нулевой последовательности Koi, % от I1

от 0 до 50

±0,15 (Д)

Суммарный коэффициент гармонических составляющих тока (с учетом влияния гармонических составляющих до 50-го порядка) Ki, %

от 0 до 50

±0,05 (Д) для К1< 1

±5 (6) для К]> 1

Коэффициент гармонической составляющей тока n-го порядка Ki(n) (n от 2 до 50), %

от 0 до 50

±0,05 (Д) для К1(п)<0,01 ^ном

±5 (6) для К1(п)>0,01 ^ном

Коэффициент интергармонической составляющей тока m-го порядка Kiisg(m) (m от 2 до 50), %

от 0 до 50

±0,05 (Д) для Кп8д(ш)<0,01 ^1ном

±5 (6) для К^д^)>0,01 ^1ном

Угол фазового сдвига между фазным напряжением и одноименным током основной гармонической составляющей фщ, ..°

-180 до +180

±0,1 (Д)

Угол фазового сдвига между гармонической составляющей напряжения n-го порядка и одноименным током фи1(и) (n от 2 до 50), ..°

-180 до +180

±0,2 (Д)

Угол фазового сдвига между напряжением и током прямой последовательности ф1ии(1), ..°

-180 до +180

±0,2 (Д)

Угол фазового сдвига между напряжением и током обратной последовательности ф2и21(1), ..°

-180 до +180

±0,2 (Д)

1

2

3

Угол фазового сдвига между напряжением и током нулевой последовательности фоио1(1), ■■■°

-180 до +180

±0,2 (Д)

Параметры электрической мощности

Активная фазная мощность Рф, Вт

от Р мин до Р макс

±0,2 (5)

Активная трехфазная мощность Р, Вт

от Р мин до Р макс

±0,2 (5)

Активная фазная мощность основной гармонической составляющей Рф(1), Вт

от Рмин до Рмакс

±0,2 (5)

Активная трехфазная мощность основной гармонической составляющей Р(1), Вт

от Рмин до Рмакс

±0,2 (5)

Активная фазная мощность гармонической составляющей n-го порядка Рф(п) (n от 2 до 50), Вт

от Рмин до 0,5 Рмакс

±0,5 (5)

Активная трехфазная мощность гармонической составляющей n-го порядка Р(п) (п от 2 до 50), Вт

от Рмин до 0,5 Рмакс

±0,5 (5)

Активная мощность прямой последовательности Р1(1), Вт

от Рмин до Рмакс

±0,5 (5)

Активная мощность обратной последовательности Р2(1), Вт

от Рмин до Рмакс

±0,5 (5)

Активная мощность нулевой последовательности

Ро(1), Вт

от Рмин до Рмакс

±0,5 (5)

Реактивная фазная мощность Оф, вар

от Омин до Омакс

±0,5 (5)

Реактивная трехфазная мощность Q, вар

от Омин до Омакс

±0,5 (5)

Реактивная фазная мощность основной гармонической составляющей Оф(1), вар

от °мин до Омакс

±0,5 (5)

Реактивная трехфазная мощность основной гармонической составляющей Q(1), вар

от Омин до Омакс

±0,5 (5)

Реактивная фазная мощность гармонической составляющей n-го порядка Qф(n) (п от 2 до 50), вар

от Омин до 0,5 Омакс

±0,5 (5)

Реактивная трехфазная мощность гармонической составляющей n-го порядка Q (п от 2 до 50), вар

от Омин до 0,5 Омакс

±0,5 (5)

Реактивная мощность прямой последовательности Q1(1), вар

от Омин до Омакс

±0,5 (5)

Реактивная мощность обратной последовательности Q2(1), вар

от Омин до Омакс

±0,5 (5)

Реактивная мощность нулевой последовательности Q0(1), вар

от Омин до Омакс

±0,5 (5)

Полная фазная мощность Бф, В^А

от Бмин до Бмакс

±0,5 (5)

Полная трехфазная мощность S, В^А

от Бмин до Бмакс

±0,5 (5)

Полная фазная мощность основной гармонической составляющей Бф(1), В А

от Бмин до Бмакс

±0,5 (5)

Полная трехфазная мощность основной гармонической составляющей S(1), В^А

от Бмин до Бмакс

±0,5 (5)

Полная фазная мощность гармонической составляющей n-го порядка Бф(п) (п от 2 до 50), ВА

от Бмин до 0,5 Бмакс

±0,5 (5)

Полная трехфазная мощность гармонической составляющей n-го порядка S(n) (п от 2 до 50), В^А

от Бмин до 0,5 Бмакс

±0,5 (5)

1

2

3

Коэффициент мощности по фазно cosф

от -1 до +1

±0,01 (Д)

Коэффициент мощности трехфазный cosф

от -1 до +1

±0,01 (д)

Параметры электрической энергии

Активная энергия Wp(1) основной гармонической составляющей, кВт^ч

_

±0,2 (5)

Реактивная энергия основной гармонической составляющей Wq(1), квар^ч

_

±0,5 (5)

Активная энергия прямой последовательности Wpi, кВт-ч

_

±0,2 (5)

Реактивная энергия прямой последовательности Wqi, квар^ч

_

±0,5 (5)

Примечания

1 Рмин - значение активной электрической мощности трехфазной P=3•Iмин•Uмин•cosфили однофазной P=Iмин•Uмин•COSф, Вт.

2 Рмакс - значение активной электрической мощности трехфазной P=3•Iмакс•Uмакс•cosфили однофазной P=Iмакс•Uмакс•COSф, Вт.

3 ^^мин - значение реактивной электрической мощности трехфазной Q=3•Iмин•Uмин•sinфили однофазной Q=Iмин•Uмин•sinф, вар.

4 Qмакс - значение реактивной электрической мощности трехфазной Q=3•Iмакс•Uмакс•sinф или однофазной Q=Iмакс•Uмакс•sinф, вар.

5 Sмин - значение полной электрической мощности трехфазной S=3•Iмин•Uмин или однофазной S 1мин^имин, В’А.

6 Sмакс - значение полной электрической мощности трехфазной S=3•Iмакс•Uмакс или однофазной S=Iмакс•Uмакс, В’А.

7 Метрологические характеристики модулей при измерении параметров электрической мощности и энергии приведены для следующих значений влияющих величин:

1мин < I < 1макс; имин < U < имаксь 0,25 < COSф < 1,

где   1мин, имин - нижний предел измерений, из таблицы 4;

1макс , имакс - верхний предел измерений, из таблицы 4.

Таблица 6 Пределы допускаемой дополнительной погрешности1)

Влияющая величина

Диапазон изменения влияющего фактора

Предел допускаемой дополнительной погрешности

1

2

3

Изменение          температуры

окружающей среды, °С

от -40 до +15

0,01 %/10 °С при измерении силы электрического тока, напряжения, мощности, коэффициента мощности и электроэнергии

от +25 до +70

0,01 %/10 °С при измерении силы электрического тока, напряжения, мощности, коэффициента мощности и электроэнергии

Повышенная влажность в рабочих условиях применения, %

от 0 до 95 %

Отсутствует

Отклонение частоты входного сигнала от номинального, Гц, не более

от 45 до 55

Отсутствует

Магнитная индукция внешнего происхождения,    при    частоте

питающей сети 50 Гц2), мТл

0,5

Отсутствует

Изменение коэффициента мощности при     измерении     активной

(реактивной) мощности

± (0,5 до 1)

Отсутствует

Примечания

1) Дополнительная погрешность, указанная в настоящей таблице, распространяется на все измеряемые величины, указанные в таблицах 4 - 5

2) Нормальные условия измерений:

- частота питающей сети 50 Гц ;

- температура окружающей среды от +15 до +25 °С;

- относительная влажность без конденсата от 0 до 95 %.

Таблица 7 - Технические характеристики

Наименование характеристики

Значение

Напряжение питания, В

Исполнения -LV, -2LV

от 10 до 30

Исполнения -HV, -2HV

от 90 до 265

Потребляемая мощность цепей питания, В^А, не более

6

Потребляемая мощность по измерительным цепям тока и напряжения (на фазу), В^А, не более

0,1

Степень защиты IP

20

Время начального запуска модуля, с, не более

2

Масса, кг, не более

1,5

Габаритные размеры, мм, не более:

- высота

- ширина

- длина

99 225 114,5

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при температуре +30 °С, %

- атмосферное давление, кПа

от -40 до +70 до 95 от 60 до 106,7

Наименование характеристики

Значение

Средняя наработка на отказ, ч

140 000

Средний срок службы, лет

30

Знак утверждения типа

наносят на боковую панель модуля в месте, указанном на рисунке 2, и на титульный лист паспорта типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Модуль

TOPAZ ТМ PM7-Pr

1 шт.

Руководство по эксплуатации

ПЛСТ.424129.006 РЭ

1 экз.

Паспорт

ПЛСТ.424129.006 ПС

1 экз.

Программное обеспечение «TOPAZ HWCONFIG»1

ПЛСТ.421457.015 ПО

1 экз.

Примечания - 1 - Поставляется на компакт-диске по отдельному заказу.

Сведения о методах измерений

приведены в руководстве по эксплуатации ПЛСТ.424129.006 РЭ в разделе 2 «Использование по назначению»

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 32145-2013 (ГОСТ Р 53333-2008) Электрическая энергия. Совместимость технических средств электромагнитная. Контроль качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения

ГОСТ Р 51317.4.15-2012 (МЭК 61000-4-15:2010) Совместимость технических средств электромагнитная. Фликерметр. Функциональные н конструктивные требования.

ТУ 26.51.43-008-89466010-2018 Модули измерительные многофункциональные TOPAZ TM PM7-Pr

Смотрите также

Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) СП «Партизанская ГРЭС» филиала «Приморская генерация» АО «ДГК» (далее - АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также...
72242-18
M304 TECHNO Система оптическая измерительная
Фирма "VICI & C" S.r.l., Италия
Система оптическая измерительная M304 TECHNO (далее - система) предназначена для измерений линейных размеров, формы и взаимного расположения поверхностей деталей сложной формы, а также формы поверхностей вращения типа коленчатые и распределительные в...
Контроллеры температуры и печной атмосферы программируемые серии 9205 (далее -контроллеры) предназначены для измерений напряжения постоянного тока, сигналов от термопар, для последующего регулирования температуры печи, закалочной жидкости, величины у...
72244-18
MAC 600 Электрокардиографы
Фирма "GE Medical Systems Information Technologies, Inc.", США; производственная площадка "Wipro GE Healthcare Pvt. Ltd.", Индия
Электрокардиографы МАС 600 предназначены для измерений частоты сердечных сокращений, временных и амплитудных параметров элементов электрокардиографических сигналов, регистрации биоэлектрических потенциалов сердца.
72245-18
Sinowon Системы видеоизмерительные
Фирма "Sinowon Innovation Metrology Manufacture Limited", Китай
Системы видеоизмерительные Sinowon (далее - системы) предназначены для бесконтактных и контактных измерений линейных размеров, отклонения формы, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.
