Комплексы топливозаправочные ТЗК-100МБ (далее - ТЗК) предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей (далее - жидкости), в единицах массы и объема, а также измерений плотности, температуры и давления.

Информация по Госреестру

Основные данные
Номер по Госреестру 72254-18
Действует по 24.08.2029
Наименование Комплексы топливозаправочные
Модель ТЗК-100 МБ
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 2ae50fc6-1cf2-cd5f-d1fa-4f2e576929b8
Производитель / Заявитель

Общество с ограниченной ответственностью «ДЕЛОВОЙ СОЮЗ» (ООО «ДЕЛОВОЙ СОЮЗ»), Московская обл., г. о. Серпухов, д. Борисово

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
3 года
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 360 (99%)
Неуспешных поверок (СИ непригодно) 4 (1 %)
Актуальность информации 21.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Комплексы топливозаправочные ТЗК-100 МБ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

72254-18: Описание типа
2024-72254-18.pdf
Скачать 414.4 КБ
72254-18: Методика поверки
2024-mp72254-18.pdf
Скачать 8 MБ

Описание типа

Назначение

Комплексы топливозаправочные ТЗК-100 МБ (далее - ТЗК-100 предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей (далее жидкости), в единицах массы и объёма, а также измерений плотности, температуры, давления и объёмной доли воды.

Описание

Принцип действия ТЗК-100 основан на прямых измерениях массового расхода, массы, объёма, плотности температуры, давления и объёмной доли воды, расчете значений характеристик и отображения результатов измерений и расчетов на АРМ оператора.

ТЗК-100 состоят из технологической обвязки, системы измерительной (далее - ТЗК-100), системы автоматизации (далее - АСУТП), системы обработки информации (далее - СОИ) и системы электроснабжения (далее - СЭ).

В состав технологической обвязки в зависимости от комплектации входят:

- рамная металлоконструкция: каркас или поддон;

- измерительная линия, для установки преобразователя расхода, преобразователя влажности, датчиков давления и температуры, средств измерений давления и температуры с местным отсчетом;

- электронасосный агрегат для перекачки жидкости (в зависимости от исполнения);

- фильтр, газоотделитель или фильтр-газоотделитель;

- пробоотборник;

- запорная арматура и обратный клапан, оборудование для дренажа;

- технические устройства компенсации температурного расширения жидкости и трубопроводов.

В состав СИ ТЗК-100 в зависимости от комплектации входят средства измерений согласно таблице 1:

- расходомер(ы)-счетчик(и) массовый(е);

- датчик температуры ДТ (в зависимости от комплектации) для измерений температуры прошедшей жидкости и формирования электрических сигналов;

- датчик давления ДД (в зависимости от комплектации) для измерений давления подающего насосного агрегата и формирования электрических сигналов;

- средство(ва) измерений перепада давления (далее - ДП) на фильтре/фильтре-газоотделителе;

- средство измерений объёмной доли воды (далее - ДВ) (в зависимости от комплектации) для определения содержания воды в жидкости.

Таблица 1 - Средства измерений

Наименование и обозначение типа СИ

Регистрационный номер в ФИФ ОЕИ

Типы счетчиков-расходомеров

Счетчики-расходомеры массовые OPTIMASS х400

53804-13

Расходомеры-счетчики массовые

OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400

77658-20

Счетчики-расходомеры массовые МЛ

75212-19

Счетчики-расходомеры кориолисовые КТМ РуМАСС

83825-21

Счетчики-расходомеры массовые Штрай-Масс

70629-18

Расходомеры массовые Promass (модификации Promass 300, Promass 500)

68358-17

Счетчики-расходомеры массовые Micro Motion

45115-16

Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак

47266-16

Счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260»

77657-20

Типы датчиков температуры

Термопреобразователи универсальные ТПУ 0304

50519-17

Термопреобразователи сопротивления ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-1193, ТСМ-1393, ТСМ-0196, ТСМ-0395

56560-14

Преобразователи термоэлектрические ТП

80413-20

Преобразователи температуры Метран-280, Метран-280-Ех

23410-13

Датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex

75208-19

Термопреобразователи сопротивления ТСМ 012, ТСП 012

60966-15

Типы датчиков давления

Преобразователи давления измерительные АИР-20/М2

63044-16

Преобразователи давления измерительные АИР-10

31654-19

Преобразователи давления измерительные "ЭЛЕМЕР-АИР-30М"

67954-17

Датчики давления CROCUS M, CROCUS L, CROCUS В, CROCUS F

74171-19

Датчики давления Метран-150

32854-13

Преобразователи давления измерительные ОВЕН ПД200

44389-10

Типы влагомеров и плотномеров

Влагомеры сырой нефти ВСН-2

24604-12

Влагомеры нефти микроволновые МВН-1

63973-16

Влагомеры нефти микроволновые МВН-2

78626-20

Плотномеры ПЛОТ-3

20270-12

В состав системы автоматизации (далее - АСУТП) в зависимости от комплектации входят:

- устройства заземления и контроля:

- устройства для заземления, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;

- монитор нижнего налива для заземления датчиков уровня жидкости и контроля уровня жидкости в транспортных мерах вместимости, оборудованных системой нижнего налива;

- датчики положений конструктивных элементов эстакады налива, систем безопасности и датчики контроля технологических режимов устройства налива;

- исполнительные механизмы и устройства управления технологическими режимами: устройства регулирования расхода жидкости, гидравлические клапаны или задвижки устройства управления электронасосного агрегата;

- кнопочные посты управления: «Старт/Стоп» оператора налива, «Стоп» электронасосного агрегата;

- шлагбаум и светофор;

- комплект монтажных кабелей, коробки клеммные и присоединительные.

В состав СОИ в зависимости от комплектации входят:

- контроллер СОИ;

- АРМ оператора с установленным программным обеспечением;

- информационное табло для отображения состояния технологических режимов.

АРМ осуществляет сбор и отображение измерительной информации, а также расчет значений характеристик, в том числе:

- массы отпущенной/принятой дозы жидкости, как разности показаний значений массы расходомера-счетчика массового на начало и окончание отпуска/приема дозы жидкости;

- объёма отпущенной/принятой дозы жидкости, как разности показаний значений объёма расходомера-счетчика массового на начало и окончание отпуска/приема дозы жидкости;

- средней плотности дозы (отпущенной/принятой) жидкости, как частное от массы к объёму дозы жидкости;

- средней температуры дозы (отпущенной/принятой) жидкости, как средневзвешенное значение результата измерений температуры датчиком температуры к массе жидкости, прошедшей через ТЗК-100 за заданный интервал времени;

- объёмной доли воды, как преобразование измеренного сопротивления жидкости в цифровой сигнал в непрерывном режиме работы.

В состав контроллера СОИ (в зависимости от исполнения) входят:

- модули ввода/вывода;

- блок питания;

- блоки управления (далее - БУ) и блоки измерений (далее - БИ) на основе программируемого логического контроллера.

БИ предназначен для сбора и передачи в АРМ оператора значений первичных измерительных преобразователей из состава СИ ТЗК-100.

БУ предназначен для сбора, регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов исполнительных механизмов, электронасосного агрегата, средств блокировки и защиты ТЗК-100.

В состав системы электроснабжения в зависимости от комплектации входят:

- шкаф управления силовой;

- источники бесперебойного питания;

- система электроснабжения чехлов обогрева;

- комплект силовых кабелей.

Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для выдачи блокирующих сигналов.

В зависимости от исполнения несколько ТЗК-100 могут комплектоваться одним АРМ.

В зависимости от климатического исполнения, ТЗК-100 могут быть оснащены системой обогрева.

По заказу потребителя СОИ может быть дополнительно оборудована считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.

В зависимости от исполнения и комплектации ТЗК-100 могут использоваться:

- в качестве автоматизированной системы измерений количества жидкости, реализующейпрямой метод динамических измерений массы на трубопроводе;

- в качестве автоматизированной системы измерений при наливе/приеме жидкости, какизмерительная система-дозатор.

Знак утверждения типа, заводской номер, состоящий из порядкового номера и через наклонную черту двух последних цифр года изготовления - наносится на маркировочную таблицу, которая закреплена на ТЗК-100.

Нанесение знака поверки на ТЗК-100 не предусмотрено. Знаки поверки на СИ, входящие в комплект ТЗК-100, наносятся в соответствии с их описаниями типа.

На рисунке 1 представлена типовая разработка ТЗК-100, возможна сборка отличная от типовой.

Рисунок 1 - Типовое исполнение ТЗК-100 МБ

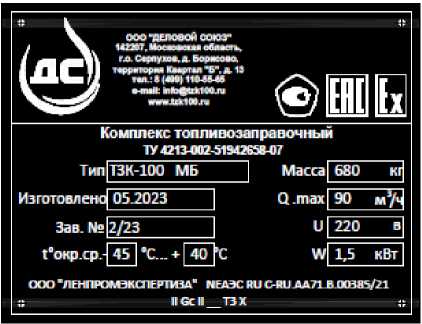

Рисунок 2 - Пример маркировочной таблички

верхнего уровня

I Результаты измеренных и вы-рисленных значений в АСУТП

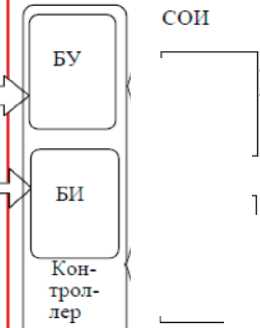

Рисунок 3 - Структурная схема ТЗК-100

Программное обеспечение

ПО СИ ТЗК-100 автономное. Программное обеспечение (далее - ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей обеспечивающих автоматизацию процессов налива/слива жидкости.

Функции метрологически значимой части ПО:

- сбор и отображение измерительной информации;

- идентификация и защита программного обеспечения ТЗК-100;

Основные функции программного обеспечения:

- контроль заземления автомобильных или железнодорожных цистерн;

- управление режимами налива;

- управление запорной арматурой;

- возможность интеграции с системой верхнего уровня.

Для защиты метрологических характеристик СИ ТЗК-100 от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, сведений об испорченной или скорректированной информации, влияющей на метрологические характеристики, ведение журналов действий пользователя).

Идентификационные данные операционного программного обеспечения ТЗК-100 приведены в таблице 2.

Таблица 2

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

САКУР©А

Номер версии (идентификационный номер) метрологически значимой части ПО

V.3.3.3

Цифровой идентификатор ПО

FF5ED243A299E83C6A8D419BFA99827D

Идентификационное наименование ПО

ПО «ТОПАЗ-НЕФТЕБАЗА»

Номер версии (идентификационный номер) метрологически значимой части ПО

3.ХХ

Примечание - Где «ХХ» может принимать значение от 00 до 99 и не относится к метрологически значимой части ПО.

ПО имеет уровень защиты «высокий» от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014.

Технические характеристики

Таблица 3

Наименование характеристики

Значение

Номинальный расход (производительность) м3/ч, не более

Диапазон измерений плотности жидкости, кг/м3

Диапазон измерений температуры жидкости, °С Рабочее давление жидкости, МПа:

- максимальное (в зависимости от комплектации)

- минимальное

120 от 50 до 3000 от -50 до +50

от 1,4 до 4,0 0,1

Пределы допускаемой относительной погрешности измерений1, %:

- массы жидкости

- объёма жидкости

- объёма жидкости, приведенного к стандартной температуре

±0,15; ± 0,2; ±0,25; ±0,5

±0,15; ±0,2; ±0,25; ±0,5

±0,15; ±0,2; ±0,25; ±0,5

Пределы допускаемой приведенной к верхнему пределу погрешности при измерении давления, %

±0,2; ±0,25; ±0,3; ±0,5; ±1,0

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений1:

- плотности жидкости, кг/м3

- средней плотности, дозы/партии жидкости, кг/м3

- температуры жидкости (при наличии ДТ), °С

- средней температуры дозы/партии жидкости (при наличии ДТ), °С

- средней плотности дозы/партии жидкости, приведенной к стандартным условиям измерений (при наличии ДТ), кг/м3

±0,2; ±0,25; ±0,3; ±0,5; ±1,0;

±1,5

±0,25; ±0,3; ±0,5; ±1,0; ±1,5

±0,2; ±0,25; ±0,3; ±0,5; ±1,0;

±1,5

±0,2; ±0,25; ±0,3; ±0,5;

±1,0; ±1,5

±0,25; ±0,3; ±0,5; ±1,0; ±1,5

Пределы допускаемой абсолютной погрешности измерении объёмной доли воды (при наличии ДВ), %, в диапазоне влагосодержания (объёмная доля воды, %) - от 0 % до 10 % - св. 10 % до 30 %

±0,05; ±0,06; ±0,1; ±0,4 ±0,8

Пределы допускаемой относительной погрешности СОИ, %

±0,005

Потребляемая мощность (СИ ТЗК-100, без насоса и систем обогрева), кВА

0,6

Общая потребляемая мощность ТЗК-100, кВА

Согласно проекта

Частота напряжения питания, Гц

50 ± 1

Условия эксплуатации:

Диапазон рабочих температур окружающей среды в соответствии с ГОСТ 15150-69 (предельные рабочие температуры согласно обозначений):

для климатического исполнения У, °С

для климатического исполнения ХЛ, °С

для климатического исполнения УХЛ, °С

для климатического исполнения О, °С

Атмосферное давление, кПа

Относительная влажность воздуха при t = 35 °С

от -45 до +40 от -60 до +40 от -60 до +40 от -60 до +50 от 84 до 106,7 95

Масса, кг, не более

Согласно проекта

Габаритные размеры, мм, не более

Согласно проекта

Средний срок службы, лет, не менее

20

Примечание

1 - Конкретные значения характеристик указываются в эксплуатационной документации по результатам первичной поверки.

Знак утверждения типа

наносится на маркировочные таблицы комплекса методом штемпелевания (металлофото, шелкографии, наклейки), титульные листы руководства по эксплуатации и формуляр -типографским способом.

Комплектность

Таблица 4

Наименование

Обозначение

Количество

Примечание

Комплекс топливозаправочный в

составе:

технологическая обвязка

система измерительная система автоматизации система обработки информации система электроснабжения

ТЗК-100 МБ

СИ ТЗК-100 АСУТП

СОИ ЭС

1

1

1

1

1

1

Согласно исполнения

Комплект вспомогательных устройств и монтажных частей

-

1 комплект

Комплект эксплуатационной

1

*Математичес-кое обеспечение предоставляется только по требованию Заказчика

документации:

комплект

Руководство по эксплуатации

РДАФ 407461.001 РЭ

Формуляр

РДАФ 407461.001 ФО

СОИ. Руководство по эксплуатации

РДАФ 407479.004 РЭ

ПО АРМ «САКУРА»

ПО АРМ «Топаз-Нефтебаза»

Математическое обеспечение*

РДАФ 407461.002 МО

Сведения о методах измерений

Приведены в разделе 2.4 руководства по эксплуатации РДАФ 407461.001 РЭ.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ТУ 4213-002-51942658-07 «Комплекс топливозаправочный ТЗК-100ХХХХХХ.

Технические условия».

Смотрите также

72255-18
3N4412 Термометры манометрические
Фирма "Caterpillar Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Термометры манометрические 3N4412 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
72256-18
3N4428 Термометры манометрические
Фирма "Caterpillar Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Термометры манометрические 3N4428 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
72257-18
5437 Термометры биметаллические
Фирма "Gardner Denver Inc.", СОЕДИНЕННЫЕ ШТАТЫ
Термометры биметаллические 5437 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
72258-18
WSS 303 Термометр биметаллический
Фирма "Zhaoging Instrument Co., Ltd.", КИТАЙ
Термометр биметаллический WSS 303 (далее по тексту - термометр) предназначен для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
Термометры стеклянные промышленные WSSFZ-411 (далее по тексту - термометры) предназначены для измерений температуры жидких и газообразных сред в составе плавучей полупогружной буровой установки «Nanhai 8».
