Датчики вибрации трехкоординатные ДВА-И3
| Номер в ГРСИ РФ: | 72266-18 |
|---|---|
| Категория: | Датчики вибрации |
| Производитель / заявитель: | ООО "НПО САРОВ-ВОЛГОГАЗ", г.Саров, Нижегородская обл. |
Датчики вибрации трехкоординатные ДВА-И3 (далее - ДВА-ИЗ) предназначены для измерений среднеквадратического значения (СКЗ) виброскорости по трем взаимно перпендикулярным координатам и сигнализации о превышении заданных уровней вибрации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72266-18 |
| Наименование | Датчики вибрации трехкоординатные |
| Модель | ДВА-И3 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.08.2023 |
Производитель / Заявитель
ООО "НПО САРОВ-ВОЛГОГАЗ", г.Саров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 81 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 25.04.2024 |
Поверители
Скачать
| 72266-18: Описание типа СИ | Скачать | 141.2 КБ | |
| 72266-18: Методика поверки ИЦФР.402248.005РЭ | Скачать | 884.4 КБ |
Описание типа
Назначение
Датчики вибрации трехкоординатные ДВА-И3 (далее - ДВА-ИЗ) предназначены для измерений среднеквадратического значения (СКЗ) виброскорости по трем взаимно перпендикулярным координатам и сигнализации о превышении заданных уровней вибрации.
Описание
Принцип действия ДВА-И3 основан на непрерывном преобразовании механических колебаний элементов конструкции контролируемого агрегата в местах установки ДВА-И3 в унифицированные электрические и дискретные сигналы.
ДВА-И3 состоит из преобразователя измерительного (ИП) и вибропреобразователя (ВП).
ДВА-И3 изготавливается с разными исполнениями ИП: ИП(1), ИП(1)Ех, ИП(О) и И11(О)Ех. ДВА-И3 может комплектоваться дополнительным удлинительным жгутом длиной от 1 до 10 м, предназначенным для включения между В1 и И1.
В исполнениях ИП(1) и ИП(1)Ех реализованы три унифицированных токовых выхода от 4 до 20 мА и интерфейсный выход RS-485, в исполнениях H1(D) и ИП(О)Ех - четыре дискретных выхода типа «сухой контакт» и интерфейсный выход RS-485.
ДВА-И3 обеспечивает формирование при обрыве линии связи между ВП и ИП кода ошибки по интерфейсу RS-485, индикацию обрыва, в ДВА-И3 с ИП(1) и ИП(1)Ех формирование тока (2,0±0,1) мА на токовых выходах, а в ДВА-И3 с ИП(О) и ИП(О)Е\ - сигнализации по дискретному выходу D4 в виде размыкания "сухих контактов".
ДВА-И3 с HH(D) и ИП(О)Ех обеспечивает формирование сигнализации в виде замыкания "сухих контактов" на дискретных выходах при выходе параметров вибрации за пределы предупредительных и аварийных уставок, задаваемых программно.
ДВА-И3 обеспечивает задание контрольных значений измеряемого параметра в рабочем диапазоне измерений с выдачей результата по интерфейсу RS-485, токовому выходу для ДВА-ИЗ с ИП(1) и ИП(1)Ех и с поддержкой функции сравнения с уставками для ДВА-ИЗ с И11(D) и ИП(О)Е\.
Конструктивно ИП (все исполнения) выполнены в металлическом сборном корпусе. Внешний вид ДВА-ИЗ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера изделий, входящих в состав ДВА-ИЗ состоят из арабских цифр: заводской номер ИП нанесён методом лазерной гравировки на корпус; заводской номер ИП, соответствующий заводскому номеру ДВА-ИЗ, нанесён методом термопереноса на табличку, закрепленную на корпусе.

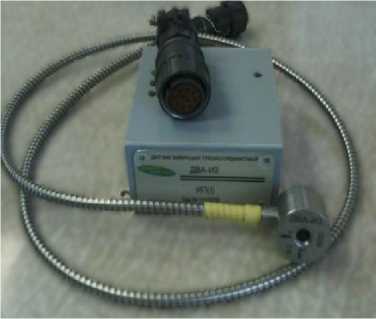

ДВА-ИЗ с ИП(1), ИПф)

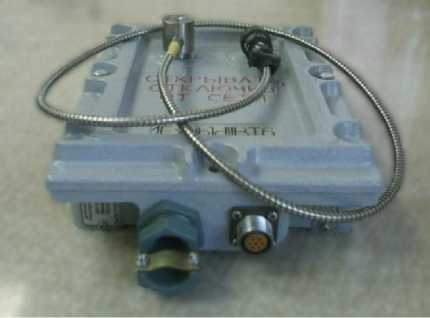

ДВА-ИЗ с ИП(1)Ех, ИПф)Ех
Рисунок 1 - Внешний вид датчиков вибрации трехкоординатных ДВА-ИЗ

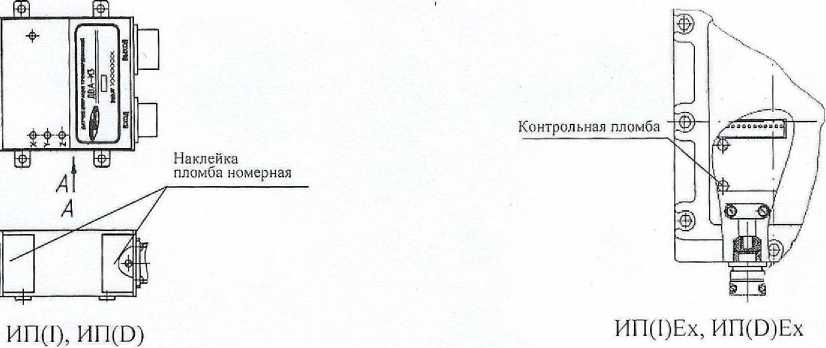

Рисунок 2 - Схема расположения мест пломбировки и табличек контроля вскрытия
Программное обеспечение
ДВА-И3 имеет встроенное энергонезависимое программное обеспечение (ПО). Идентификационные данные ПО определяются исполнением ИП. Функции встроенного ПО заключаются в обработке измерительной информации. Встроенное ПО является метрологически значимым, в память при изготовлении записываются измерительные коэффициенты, изменение которых в процессе эксплуатации пользователем не предусмотрено.
Уровень зашиты ПО от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014, идентификационные данные приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Код ИП |
ИП(1), ИП(1)Ех |
ИП( D), И11(D )Ех |
|
Наименование ПО |
dva_i3_22 |
dva_i3_23 |
|
Идентификационное наименование ПО |
643.07623615.40008 |
643.07623615.40009 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.2 |
не ниже 2.3 |
|
Цифровой идентификатор ПО |
DDCCh |
D540h |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ДВА-ИЗ с ИП(1), ИП(1)Ех |
ДВА-ИЗ с ИП(О), ИП(О)Ех | ||
|
Рабочий диапазон измерений СКЗ виброскорости с коэффициентом формы не менее 2, мм/с |
от 0,5 до 32 (но не более 100 м/с2) | ||
|
Номинальное значение коэффициента преобразования СКЗ виброскорости в цифровой код, ед./(мм-с’1) |
128 | ||
|
Номинальное значение коэффициента преобразования СКЗ виброскорости в выходной ток, мА/(мм^с-1) |
0,5 |
- | |
|
Пределы допускаемой относительной погрешности измерений СКЗ виброскорости на базовой частоте fбаз=159,2 Гц при выдаче результата измерений, % - по выходу цифрового кода - по выходу постоянного тока |
±[0,05 +N ±f0,05 + 0,02 У100 1 , I - 4 1 X, изм у где N^ - измеренное 1изм - измеренное значе |
—\ 100 изм у - значение кода, ед; ;ние силы тока, мА | |
|
Рабочий диапазон частот измерений СКЗ виброскорости, Гц |
от 5 до 1000 | ||
|
Пределы допускаемой неравномерности амплитудно-частотной характеристики измерений СКЗ виброскорости в диапазоне частот, % - от 10 Гц включ. до 900 Гц включ. - от 5 до 10 Гц и св. 900 до 1000 Гц включ. |
±10 от +10 до -30 | ||
|
Относительный коэффициент поперечного преобразования ВП, %, не более |
5 | ||
|
Пределы допускаемой относительной погрешности задания контрольных значений силы тока, % |
± гд |
0,04 ~1 0,01 +----,,----- -100 , I - 4 у контр у е Хконтр - значение задав |
- аемой силы тока, мА |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
3 |
|
Ток потребления, мА, не более |
100 |
|
Габаритные размеры, (ширинахвысотахглубина), мм, не более: | |
|
- ИП(1)Ех и И11(D )Ех |
284х188х72 |
|
- ИИ(Г) и И11(D) |
104x100x42 |
|
- ВП |
31x026 |
|
Масса, кг, не более: | |
|
- ДВА-ИЗ со жгутами |
6,8 |
|
- ИП(1) и И11(D) |
0,4 |
|
- ИПфЕх и И11(D )Ех |
5,5 |
|
- ВП |
0,3 |
|
- жгут |
1,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - для ИП - для ВП - относительная влажность при температуре 35 °С, % - атмосферное давление, кПа |
от -40 до +70 от -40 до +85 до 98 от 84,0 до +106,7 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет |
12 |
|
Маркировка взрывозащиты: - ИП(1) и 1111(D) - ИП(1)Ех и ИП(П)Ех - ВП |
1Ex[ib]dIIBT6 1ExibIIBT6 |
Знак утверждения типа
наносится на корпус ИП согласно ИЦФР.402248.005СБ и на титульный лист руководства по эксплуатации ИЦФР.402248.005РЭ в центре страницы типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик вибрации трехкоординатный ДВА-И3 в составе: - вибропреобразователь - преобразователь измерительный: - ИП(1) - или И11(D) - или Ип(1)Ех - или И11(D)Ex - жгут |
ИЦФР.402248.005 ИЦФР.402248.007 ИЦФР.408118.001 ИЦФР.408118.001-01 ИЦФР.408118.002 ИЦФР.408118.002-01 ИЦФР.685621.073 |
1 шт. 1 шт. 1 шт.*1 1 шт.*1 1 шт.*1 1 шт.*1 1 шт.*2 |
|
Соединитель |
2РМТ22КПН10Г1В1 |
1 шт.*3 |
|
Комплект монтажных частей для крепления ВП |
1 комплект | |
|
Формуляр |
ИЦФР.402248.005ФО |
1 шт. |
|
Руководство по эксплуатации |
ИЦФР.402248.005РЭ |
1 шт.*4 |
|
Компакт-диск |
ИЦФР.467371.025 |
1 шт.*5 |
|
* По заказу (одно из исполнений); * 2 По отдельному заказу, длиной от 1 до 10 м; * 3 Для подключения ИП к регистрирующей и управляющей аппаратуре (только ДВА-И3 с ИП(1) и ИП(О)); * 4 По отдельному заказу, записано в электронном виде на компакт-диске ИЦФР.467371.025; * 5 На компакт-диске приведены пользовательская программа для работы с ДВА-И3 и электронные версии эксплуатационной документации, свидетельства об утверждении типа, сертификата соответствия по взрывозащите (Ех-сертификат). При заказе в один адрес не более пяти ДВА-И3 поставляется один компакт-диск, на партию более пяти ДВА-И3 - два компакт-диска. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ИЦФР.402248.005ТУ Датчик вибрации трехкоординатный ДВА-И3. Технические условия.
