Счетчики электрической энергии МАРС (далее - счетчики) предназначены для измерений и учета активной электрической энергии в однофазных и трехфазных цепях переменного тока промышленной частоты.

Информация по Госреестру

Основные данные
Номер по Госреестру 72270-18
Наименование Счетчики электрической энергии
Модель МАРС
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 24.08.2023
Производитель / Заявитель

ООО "Национальная электротехническая компания Морозова", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 16 лет
Зарегистрировано поверок 27850
Найдено поверителей 22
Успешных поверок (СИ пригодно) 27845 (100%)
Неуспешных поверок (СИ непригодно) 5 (0%)
Актуальность информации 03.03.2024

Поверители

Скачать

72270-18: Описание типа СИ Скачать 453.1 КБ
72270-18: Методика поверки ИЦРМ-МП-043-18 Скачать 769.1 КБ

Описание типа

Назначение

Счетчики электрической энергии МАРС (далее - счетчики) предназначены для измерений и учета активной электрической энергии в однофазных и трехфазных цепях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на перемножении входных сигналов напряжения и тока по методу сигма-дельта модуляции, с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического отсчетного устройства.

Основные узлы счетчиков: датчик (-ки) тока, датчик (-ки) напряжения, измерительная схема, блок питания, отсчетное устройство, клеммная колодка, корпус.

Счетчики имеют оптический телеметрический выход.

Счетчики выпускаются в ряде модификаций . Структура их условного обозначения представлена на рисунке 1.

МАРС - Х - Х - Х - ХХ - ХХ - Х

|______1 - класс точности счетчика_________________________

_____1 - однофазный; 3 - трехфазный___________________ ____1 - однотарифный_______________________________

Р1 - корпус с установкой на DIN-рейку шириной

1 модуль;

Р4 - корпус с установкой на DIN-рейку шириной

4 модуля;

Р7 - корпус с установкой на DIN-рейку шириной

7 модулей;

___Ш - корпус с установкой на монтажную панель_____

5 (40); 5 (60); 5 (100); 10 (100) - базовый

(максимальный) ток. Непосредственное включение;

5 (7,5); 5 (10) - номинальный (максимальный) ток.

__Трансформаторное включение____________________

М - электромеханическое отчетное устройство

Рисунок 1 - Структура условного обозначения

Конструктивно счетчики выполнены в виде моноблока из пластика, на лицевой панели которого размещены отсчетное устройство и клеммная колодка, закрываемая крышкой. На тыльной стороне корпуса расположены направляющие (отверстия) для крепления счетчика на месте установки.

Общий вид счетчиков представлен на рисунках 2 - 6.

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка свинцовой пломбой с оттиском поверительного клейма головки одного из винтов крепления корпуса. Крышка клеммной колодки для подключения счетчика к измерительной цепи пломбируется навесной пломбой энергоснабжающей организации.

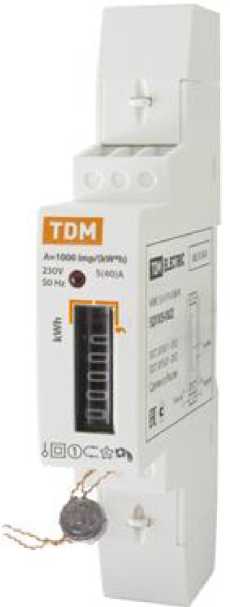

Рисунок 2 - Общий вид счетчиков МАРС исполнения Р1

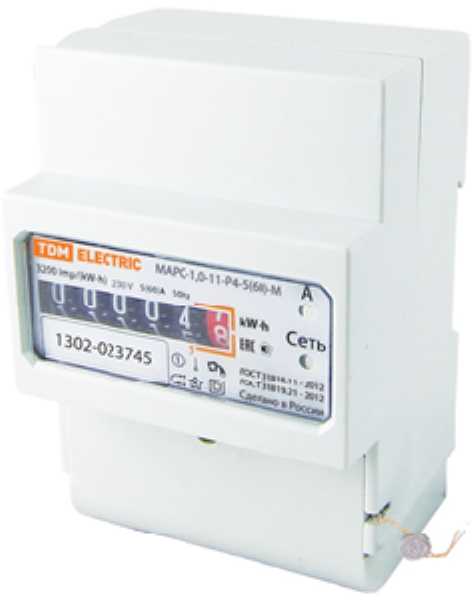

Рисунок 3 - Общий вид счетчиков МАРС исполнения Р4

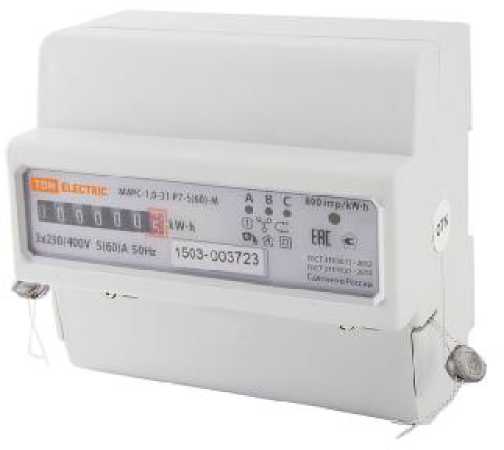

Рисунок 4 - Общий вид счетчиков МАРС исполнения Р7

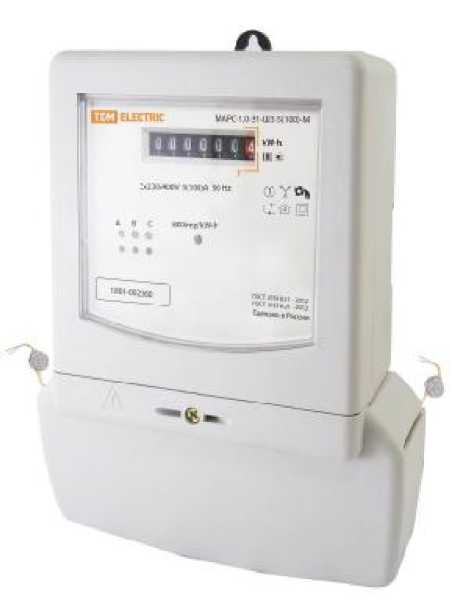

Рисунок 5 - Общий вид счетчиков МАРС исполнения Ш

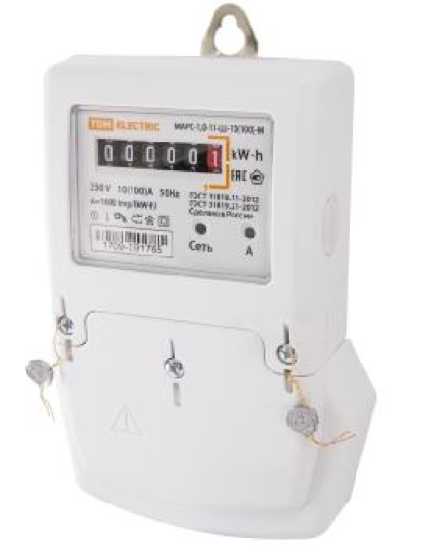

Рисунок 6 - Общий вид счетчиков МАРС исполнения Ш

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ 31819.21-2012

1

Количество тарифов

1

Номинальная частота, Гц

50±2,5

Номинальное напряжение, ином, В - однофазный счетчик - трехфазный счетчик

230 3x230/400

Базовый (максимальный) ток для счетчиков с непосредственным включением, 1б, А

5 (40); 5 (60); 5 (100); 10 (100)

Номинальный (максимальный) ток для счетчиков, включаемых через трансформатор, 1ном, А

5 (7,5); 5 (10)

Стартовый ток (чувствительность), 1ст, А

- для счетчиков с непосредственным включением

- для счетчиков, включаемых через трансформатор

0,004^I6 0,002<1ном

Постоянная счетчика, имп./(кВ'тч)

от 800 до 6400

Количество разрядов отсчетного устройства (целых+десятичных)

5+1; 6+1

(в зависимости от исполнения)

Таблица 2 - Общие технические характеристики

Наименование характеристики

Значение

Полная (активная) потребляемая мощность параллельной цепи, В\Л (Вт), не более

9 (0,8)

Полная потребляемая мощность последовательной цепи, В^А, не более

0,1

Габаритные размеры, мм, (высотахширинахглубина) - однофазный на вертикальную поверхность - однофазный на DIN-рейку (4 модуля) - однофазный на DIN-рейку (1 модуль) - трехфазный на вертикальную поверхность - трехфазный на DIN-рейку

183х115х53

115x78x65

118x20x63 227x170x63,5 115x122x65

Масса, кг, не более - однофазный счетчик - трехфазный счетчик

0,7

1

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, не более, %

от -40 до +70 °С 90 при +30 °С

Средний срок службы, лет

30

Средняя наработка до отказа, ч

280 000

Знак утверждения типа

наносится на лицевую панель приборов способом офсетной печати и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчики электрической энергии МАРС (исполнение по заказу)

ТУ 33.20.63.130-001-82502317-2018

1 шт.

Пломба с пломбировочной леской

_

1 шт.

Коробка упаковочная

_

1 шт.

Руководство по эксплуатации и паспорт

_

1 экз.

Методика поверки

ИЦРМ-МП-043-18 с изменением № 1

1 экз.

Поверка

осуществляется по документу ИЦРМ-МП-043-18 «Счетчики электрической энергии МАРС. Методика поверки», с изменением № 1, утвержденному ООО «ИЦРМ» 15.01.2020 г.

Основные средства поверки: установка для регулировки и поверки счетчиков электрической энергии ЦУ6800 (регистрационный номер в Федеральном информационном фонде № 11863-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится методом давления на поверхность пломбы в виде рельефного оттиска, а также в виде оттиска в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ТУ 33.20.63.130-001-82502317-2018 Счетчики электрической энергии МАРС. Технические условия
