Микротвердомеры ПОЛИЛАБ МТ1
| Номер в ГРСИ РФ: | 72274-18 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО "КЕМИКА", с.Беседы |
Микротвердомеры ПОЛИЛАБ МТ1 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72274-18 |
| Наименование | Микротвердомеры |
| Модель | ПОЛИЛАБ МТ1 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 24.08.2023 |
Производитель / Заявитель
ООО "КЕМИКА", с.Беседы
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 72274-18: Описание типа СИ | Скачать | 87.9 КБ | |
| 72274-18: Методика поверки МТ1-01МП | Скачать | 7.8 MБ |
Описание типа
Назначение
Микротвердомеры ПОЛИЛАБ МТ1 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV);
Микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

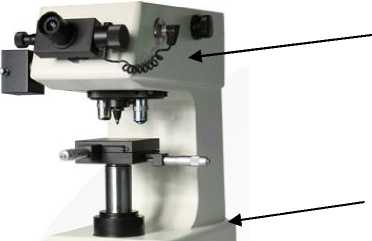

Внешний вид микротвердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения типа
место расположения пломбы изготовителя
Рисунок 1 - Внешний вид микротвердомеров
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой микротвердомеров, а также для визуального отображения результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микро Виккерс |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Конструкция микротвердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
0,098; 0,245; 0,490; 0,981 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 450 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики микротвердомеров по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, HV, (±) | |||||||||
|
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
Обозначение шкалы твёрдости |
И |
нтервалы измерений твёрдости HV | ||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности мик |
ротвердомера, HV, (±) | |||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
Примечание - Метрологические характеристики действительны для 5 измерений
Технические характеристики микротвердомеров приведены в таблице 5.
Таблица 5 - Технические характеристики микротвердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 25 °С, %, не более |
от +15 до +35 80 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±23 50±0,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
500x330x560 |
|
Масса, кг, не более |
36 |
Знак утверждения типа
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность
Комплект поставки микротвердомеров приведен в таблице 6.
Таблица 6 - Комплектность микротвердомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Микротвердомер ПОЛИЛАБ МТ1 |
1 | |
|
Вспомогательные принадлежности |
1 | |
|
Руководство по эксплуатации |
МТ1 - 01 РЭ |
1 |
|
Методика поверки |
МТ1 - 01 МП |
1 |
|
Паспорт |
МТ1 - 01 ПС |
1 |
Поверка
осуществляется по документу МТ1 - 01 МП «Инструкция. Микротвердомеры ПОЛИЛАБ МТ1.
Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 22.06.2018 г.
Основные средства поверки: рабочие эталоны микротвердости по шкалам Виккерса по ГОСТ 8.063-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых микротвердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
Микротвердомеры ПОЛИЛАБ МТ1. Технические условия. ТУ 4271-010-98178600-2017
