Модули измерительные МИ-СО2
| Номер в ГРСИ РФ: | 72312-18 |
|---|---|
| Производитель / заявитель: | ООО НПФ "Гранч", г.Новосибирск |
Модули измерительные МИ-СО2 (далее - модули) предназначены для измерения объемных долей в воздухе диоксида углерода в составе устройства оповещения SBGPS Light-4 или другого совместимого оборудования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72312-18 |
| Наименование | Модули измерительные |
| Модель | МИ-СО2 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 06.09.2023 |
Производитель / Заявитель
ООО НПФ "Гранч", г.Новосибирск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72312-18: Описание типа СИ | Скачать | 84.5 КБ | |
| 72312-18: Методика поверки МП-130-RA.RU.3105 56-2017 | Скачать | 4.7 MБ |
Описание типа
Назначение
Модули измерительные МИ-СО2 (далее - модули) предназначены для измерения объемных долей в воздухе диоксида углерода в составе устройства оповещения SBGPS Light-4 или другого совместимого оборудования.
Описание
Принцип действия модулей измерительных МИ-СО2 основан на преобразовании чувствительным элементом датчика значений объемной доли измеряемого компонента в аналоговый электрический сигнал, оцифровке и преобразовании аналогового электрического сигнала датчика в выходной сигнал шины I2C микроконтроллером на плате преобразователя. Сигнал может быть считан любым устройством, имеющим шину I2C, в том числе устройством оповещения SBGPS Light-4.
Конструктивно модули состоят из платы преобразователя и серийно выпускаемого датчика.
Модули измерительные МИ-СО2 имеют в своем составе оптический датчик. Принцип действия оптического датчика основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в диапазоне длин волн от 3,3 до 3,4 мкм.
Модули являются одноканальными переносными автоматическими приборами непрерывного действия.
Способ забора пробы - диффузионный.
Для защиты модулей от несанкционированного доступа, который может привести к искажению результатов измерений, модули пломбируются защитной наклейкой изготовителя.

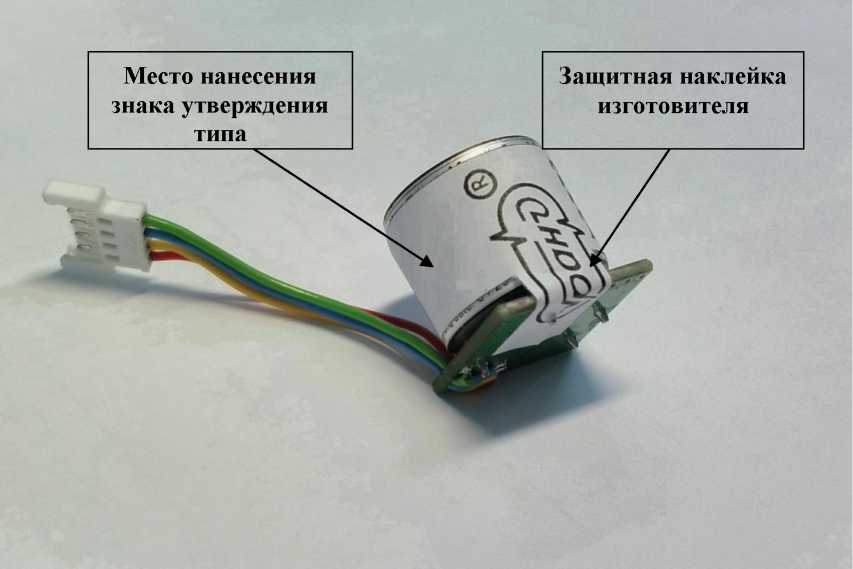

Общий вид средства измерений и схема пломбировки представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение модулей представлено встроенным (интегрированным) ПО микроконтроллера, расположенного на печатной плате модуля. Встроенное ПО модуля размещено в памяти программ микроконтроллера, защищённой от считывания и модификации путём установки соответствующих битов защиты памяти программ во время программирования микроконтроллера на предприятии-изготовителе, не подвергается разделению и является метрологически значимым.
Идентификационные данные встроенного программного обеспечения модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI Firmware-04 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1 |
|
Цифровой идентификатор ПО |
отсутствует (исполняемый код недоступен для считывания и модификации) |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний объемной доли диоксида углерода, % |
от 0 до 1,5 |
|
Диапазон измерений объемной доли диоксида углерода, % |
от 0 до 1,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений, объемная доля, % |
±0,1 |
|
Пределы допускаемой дополнительной погрешности измерений при изменении относительной влажности воздуха в диапазоне эксплуатации относительно условий, при которых определялась основная погрешность в долях от пределов допускаемой основной погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды в диапазоне эксплуатации относительно условий, при которых определялась основная погрешность , на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
120 |
|
Время установления показаний Т0,9, с, не более |
60 |
|
Габаритные размеры, мм, не более |
21х21х23 |
|
Масса, г, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность при температуре +35 °С с конденсацией влаги, %, не более - содержание угольной пыли в атмосфере, мг/м3, не более |
от -10 до +40 от 84 до 119,7 98 2000 |
|
Напряжение питания постоянного тока, В |
от 3,8 до 7,5 |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на корпус модуля с помощью маркировочной наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль измерительный МИ-СО2 |
МКВЕ.Э061-01-50-03 |
1 шт. |
|
Паспорт |
МКВЕ.Э061-01-50-03 ПС |
1 шт. |
|
Руководство по эксплуатации |
МКВЕ.Э061-01-50 РЭ |
1экз.1) |
|
Методика поверки |
МП-130-ИЛ^и.310556-2017 |
1экз.1) |
|
Адаптер для модулей измерительных СГМИ |
МКВЕ.Э052-23-00 |
1экз.2) |
|
1) На поставляемую партию | ||
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
МКВЕ.Э061-01-50 ТУ Модули измерительные МИ-СН4, МИ-СО, МИ-СО2, МИ-О2.
Технические условия.
