Весы MC с функцией компаратора
| Номер в ГРСИ РФ: | 72386-18 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Весы МС с функцией компаратора (далее - весы) предназначены для поверки и калибровки гирь методом сличения эталонных и рабочих гирь, а также для измерений массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72386-18 |
| Действует | по 06.09.2024 |
| Наименование | Весы MC с функцией компаратора |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fe9fdcb7-8a27-72d4-ccd2-d0605df0e6d2 |
Производитель / Заявитель
A&D Company Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd., Япония.
ЯПОНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 329 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
72386-18: Описание типа
2022-72386-18-1.pdf
|
Скачать | 2.3 MБ | |
|
72386-18: Методика поверки
2018-mp72386-18.pdf
|
Скачать | 304.8 КБ |
Описание типа
Назначение
Весы МС с функцией компаратора (далее - весы) предназначены для поверки и калибровки гирь методом сличения эталонных и рабочих гирь, а также для измерений массы.
Описание
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Модификации весов кроме MC-100KS выполнены в едином корпусе (рисунок 1, а) и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы модификации MC-100KS имеют выносной блок с показывающим устройством (рисунок 1, б). Весы модификаций МС-10К, МС-30К оснащаются ветрозащитной витриной из полимерного материала (рисунок 1, в). Весы модификаций МС-1000 и MC-6100 оснащаются ветрозащитным стеклянным боксом (рисунок 1, г).

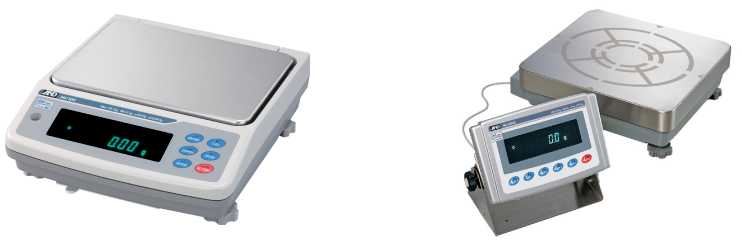

Общий вид весов представлен на рисунке 1.
а)
б)
в)
г)
Рисунок 1 - Общий вид весов
Питание весов осуществляется через адаптер сетевого питания. Весы снабжены следующими устройствами:
- устройство установки по уровню;
- полуавтоматическое устройство установки нуля;
- устройство выборки массы тары;
- устройство передачи данных.
Весы оснащены последовательным интерфейсом передачи данных RS232C.
Весы снабжены следующими функциями:
- подсчет количества образцов;
- взвешивание в процентах;
- управление временем компарирования;
- внутренняя калибровка.
Весы выпускаются в следующих модификациях: МС-10К, МС-30К, МС-1000, МС-6100, MC-100KS, отличающихся метрологическими характеристиками, массой и габаритными размерами. Нанесение знака поверки на средство измерений не предусмотрено.

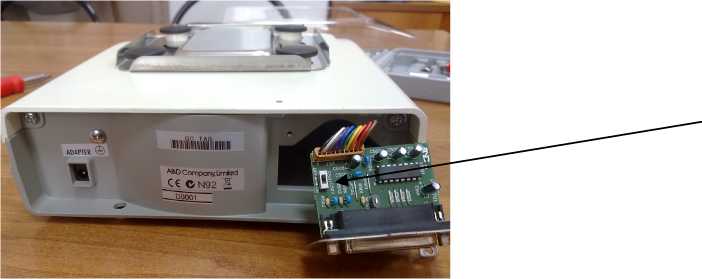

Переключатель юстировки
Место нанесения свинцовой пломбы
Рисунок 2 - Схема пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности терминала (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
МС-1000, МС-6100 |
МС-10К, MC-30K, MC-100KS |
|
Наименование ПО |
- |
- |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
P-4.10; P-4.11; P-4.20. |
P-2.10; P-2.11; P-2.12; P-2.20. |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
MC-100KS |
МС-10К |
МС-30К |
|
Наибольшая допускаемая нагрузка, г |
101000 |
10100 |
31000 |
|
Дискретность отсчета, d, г |
0,1 |
0,001 |
0,01 |
|
Среднее квадратическое отклонение результата измерений разности масс (СКО) для пяти циклов АВА, г, не более |
0,1- до 60 кг включ. 0,2- св. 60 кг до 100 кг включ. |
0,0015 - до 2 кг включ. 0,004- св. 2 кг до 5 кг включ. 0,005- св.5 кг до 10 кг включ. |
0,015- до 20 кг включ. 0,10 - св. 20 кг до 30 кг включ. |
|
Пределы допускаемой погрешности от нелинейности, г |
±2 |
±0,03 |
±0,2 |
|
Таблица 3 - Метрологические ха |
рактеристики | |
|
Наименование характеристики |
МС-1000 |
МС-6100 |
|
Наибольшая допускаемая нагрузка, г |
1100 |
6100 |
|
Дискретность отсчета, d, г |
0,0001 |
0,001 |
|
Среднее квадратическое отклонение результата измерений разности масс (СКО) для пяти циклов АВА, г, не более |
0,0004- до 500 г включ. 0,0005- св. 500 г до 1 кг включ. |
0,0015- до 2 кг включ. 0,004-св. 2 кг до 5 кг включ. |
|
Пределы допускаемой погрешности от нелинейности, г |
±0,003 |
±0,03 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
MC-100KS |
МС-10К МС-30К |
МС-1000 |
МС-6100 |
|
Габаритные размеры, Д*В*Ш, мм, не более |
346х443х130 |
300х355х111 |
210х317х86 | |
|
Масса, кг, не более |
18 |
9,3 |
4,6 |
5,1 |
|
Относительная влажность, % |
85 | |||
|
Диапазон температур, °C |
от +5 до +40 | |||
|
Время стабилизации показаний, с, не более |
1,5 | |||
|
Электрическое питание от сети переменного тока с параметрами: напряжение, В частота, Г ц |
от 187 до 242 50 | |||
Таблица 5 - Номинальные значения массы и классы точности поверяемых гирь
|
Обозначение модификации |
Класс точности поверяемых гирь по ГОСТ OIML R 111-1-2009 |
Номинальные значения массы поверяемых гирь |
|
МС-100К8 |
M1 M2 |
от 20 кг до 100 кг вкл. от 10 кг до 100 кг вкл. |
|
МС-10К |
F1 F2 M1 M2 |
от 2 кг до 10 кг вкл. от 1 кг до 10 кг вкл. от 200 г до 10 кг вкл. от 50 г до 10 кг вкл. |
|
МС-30К |
F1 F2 M1 M2 |
20 кг от 10 кг до 20 кг вкл. от 2 кг до 20 кг вкл. от 1 кг до 20 кг вкл. |
|
МС-1000 |
F1 F2 M1 M2 |
от 500 г до 1 кг вкл. от 50 г до 1 кг вкл. от 1 г до 1 кг вкл. от 100 мг до 1 кг вкл. |
|
МС-6100 |
F1 F2 M1 M2 |
от 2 кг до 5 кг вкл. от 1 кг до 5 кг вкл. от 200 г до 5 кг вкл. от 50 г до5 кг вкл. |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность поставки весов модификации MC-1000, MC-6100, MC-10K, МС-30К, MC-100KS
|
Наименование |
Количество |
|
Весы |
1 шт. |
|
Ветрозащитный бокс1-2) |
1 шт. |
|
Ветрозащитная витрина3) |
1 шт. |
|
Дополнительное ветрозащитное устройство1) |
1 шт. |
|
Направляющая автоцентрируемой чаши1) |
1 шт. |
|
Автоцентрируемая чаша1) |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки МП 204-09-2018 |
1 экз. |
|
Примечания: 1) Кроме MC-100KS 2) Поставляется только с модификациями MC-1000/6100 3) Поставляется только с модификациями MC-10K/30K |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
Техническая документация A&D Company, Limited, Япония
