Денситометры цифровые портативные ДП 5004
| Номер в ГРСИ РФ: | 72394-18 |
|---|---|
| Категория: | Денситометры |
| Производитель / заявитель: | ЗАО "Литас", г.Казань |
Денситометры цифровые портативные ДП 5004 (далее - денситометры) предназначены для измерения визуальной диффузионной оптической плотности почернения рентгенографической плёнки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72394-18 |
| Наименование | Денситометры цифровые портативные |
| Модель | ДП 5004 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2023 |
Производитель / Заявитель
ООО "ЛИТАС", г.Казань
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 4071 |
| Найдено поверителей | 38 |
| Успешных поверок (СИ пригодно) | 3985 (98%) |
| Неуспешных поверок (СИ непригодно) | 86 (2%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 72394-18: Описание типа СИ | Скачать | 79.9 КБ | |
| 72394-18: Методика поверки МП 070-4501-001-2018 | Скачать | 662.8 КБ |
Описание типа
Назначение
Денситометры цифровые портативные ДП 5004 (далее - денситометры) предназначены для измерения визуальной диффузионной оптической плотности почернения рентгенографической плёнки.
Описание
Принцип действия денситометров основан на преобразовании светового потока, прошедшего через рентгеновский снимок в цифровой код, поступающий на микропроцессор.
Денситометры состоят из измерительного щупа, индикаторного устройства и сетевого адаптера. Измерительный щуп и индикаторное устройство соединены неразъемным кабелем. В измерительном щупе помещён специальный оптоэлектронный преобразователь. В индикаторном устройстве размещены микропроцессор и 4-х разрядный цифровой индикатор. Питание денситометра осуществляется через сетевой адаптер.
Световой поток, прошедший через рентгеновский снимок, поступает на матрицу светоприемника в оптоэлектронном преобразователе, который преобразует световой поток в цифровой код, поступающий на микропроцессор. Оптическая плотность почернения D вычисляется как десятичный логарифм отношения падающего светового потока Ф0 к прошедшему через пленку Ф:
D = 4 Ф0 ^ < Ф )
Обнуление прибора по световому потоку Ф0 происходит при нажатии кнопки установки нуля (красная кнопка на индикаторном устройстве). Оптическая плотность вычисляется микропроцессором и её значение высвечивается на цифровом 4-х разрядном индикаторе.
Денситометр работает с осветительным прибором для просмотра рентгенографических снимков. Для нормальной работы денситометра осветительный прибор, который используется для измерений плотностей почернения изображения на рентгенографических снимках, должен обеспечить яркость от 10 000 до 200 000 кд/м2.

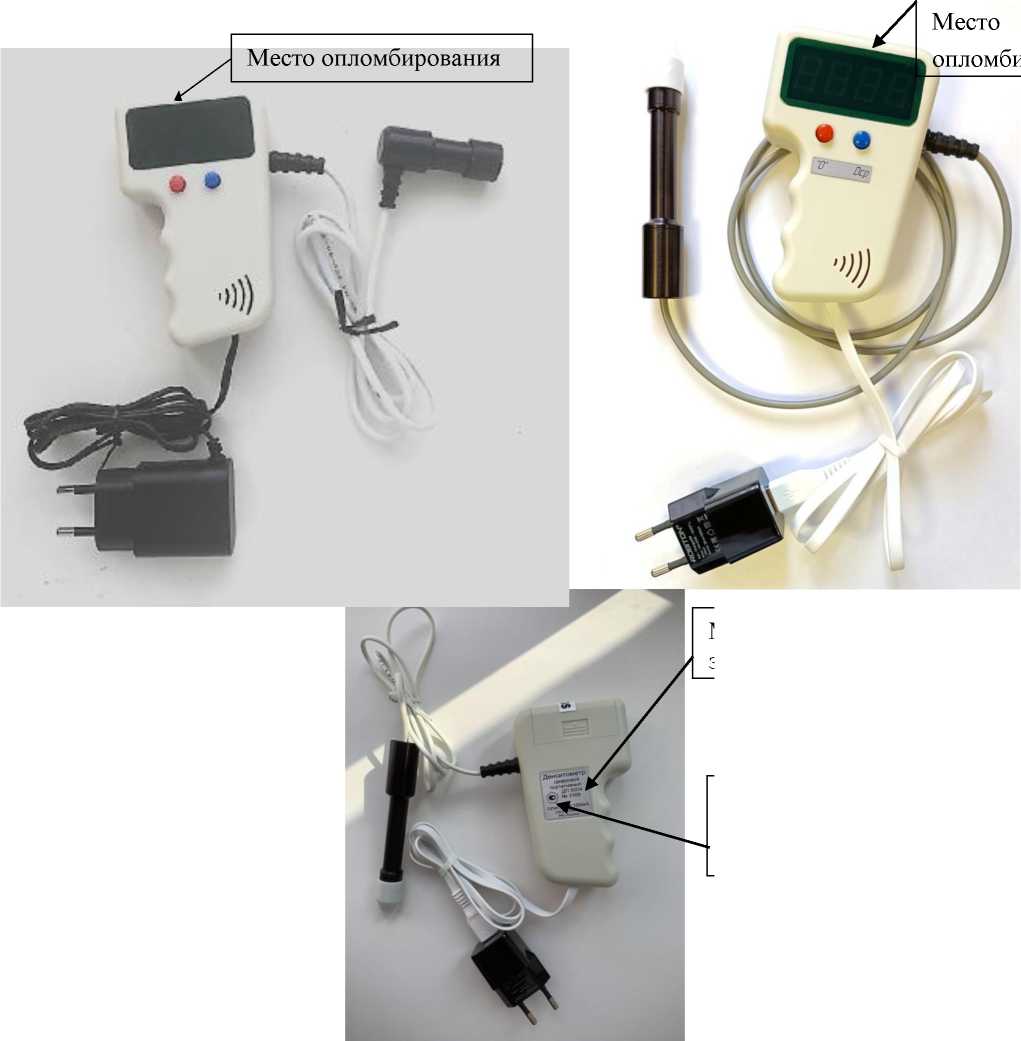

Общий вид денситометра и место пломбировки представлены на рисунке 1.
Место опломбирования
Рисунок 1 - Общий вид денситометра
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
dens 5004 v.3.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
Конструкция денситометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения визуальной диффузной оптической плотности, Б |
от 0 до 4 |
|
Пределы допускаемой абсолютной погрешности измерения визуальной диффузной оптической плотности, Б, не более |
±(0,03+0,02Di)1) |
|
1) Di - измеренное значение оптической плотности, Б | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время одного измерения, с, не более |
0,5 |
|
Калибровка нуля |
полуавтоматическая |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Яркость падающего света, кд/м2, не более |
200 000 |
|
Время прогрева, с, не более |
0,5 |
|
Напряжение питания сети, В |
220±22 |
|
Частота питающей сети, Гц |
50+1 |
|
Г абаритные размеры, мм, не более |
120x70x30 |
|
Масса прибора, не включая блок питания, г, не более |
160 |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
1000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и корпус прибора методом этикетирования.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Денситометр ДП 5004 |
- |
1 шт. |
|
Защитный колпачок |
- |
1 шт. |
|
Сетевой адаптер (5 В, 200 мА) |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Методика поверки |
МП 070-4501-001-2018 |
1 экз. |
Поверка
осуществляется по документу МП 070-4501-001-2018 «Денситометр цифровой портативный ДП 5004. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 19 января 2018 г.
Основные средства поверки:
- Государственный рабочий эталон единицы оптической плотности материалов в проходящем свете по ГОСТ 8.588-2006 (набор мер оптической плотности ИНМОП-6, регистрационный номер 51138-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.588-2006 ГСИ. Государственная поверочная схема для средств измерений оптической плотности материалов
ТУ 33.20.65-011-93074793-2017 Денситометр цифровой портативный ДП 5400.
Технические условия
