Установки поверочные мобильные модульные ТЕСТ-ГС
| Номер в ГРСИ РФ: | 72475-18 |
|---|---|
| Производитель / заявитель: | ООО "ЛогоМасс", г.Киров |
Установки поверочные мобильные модульные ТЕСТ-ГС (далее - установки) предназначены для воспроизведения заданного объема и объемного расхода газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72475-18 |
| Наименование | Установки поверочные мобильные модульные |
| Модель | ТЕСТ-ГС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 13.09.2023 |
Производитель / Заявитель
ООО "ЛогоМасс", г.Киров
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 17 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 17 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 14.04.2024 |
Поверители
Скачать
| 72475-18: Описание типа СИ | Скачать | 110.2 КБ | |
| 72475-18: Методика поверки МП 0778-13-2018 | Скачать | 998.4 КБ |
Описание типа
Назначение
Установки поверочные мобильные модульные ТЕСТ-ГС (далее - установки) предназначены для воспроизведения заданного объема и объемного расхода газа.
Описание
Принцип действия установок основан на сравнении эталонных объема и объемного расхода газа, прошедших через установку и поверяемое средство измерений, с показаниями поверяемого средства измерений, включенных последовательно в измерительную магистраль. В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
Установки применяются для поверки и калибровки счетчиков газа моделей G1,6; G2,5; G4; G6; G10, G16 и других расходомеров и счетчиков газа в диапазоне воспроизводимых установками расходов.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного или нескольких критических сопел, установленных параллельно.
Установки имеют следующие модификации: ТЕСТ-ГС/4, ТЕСТ-ГС/10, ТЕСТ-ГС/16, которые отличаются диапазоном воспроизводимых расходов при одинаковой относительной погрешности измерения расхода (объема), а также техническими и функциональными характеристиками.
В состав установок входят следующие средства измерений:
- комплект критических сопел с дискретными значениями по расходу от 0,016 до 10 м3/ч;
- преобразователи абсолютного давления с диапазоном измерения от 0 до 160 кПа (МПД-07, регистрационный № 60011-15 или АИР-10, регистрационный № 70286-18);
- преобразователи температуры, влажности и давления окружающего воздуха (ИВТМ-7, регистрационный № 15500-12 или ИВА-6, регистрационный № 46434-11);
- преобразователи перепада давления с диапазоном измерения от 0 до 40 кПа (МПДД-04, регистрационный номер № 60011-15 или АИР-10-ДД, регистрационный № 70286-18).
Конструктивно установки состоят из измерительного модуля и одного, двух или трех модулей генерирования расхода в зависимости от модификации установки.
Управление процессом поверки обеспечивается по программе с помощью ноутбука, входящего в состав установок.
Общий вид установок приведен на рисунке 1.
Пломбирование установок осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в углублении на передней стенке корпуса измерительного модуля. Место нанесения знака поверки в целях предотвращения несанкционированного вмешательства осуществляется в соответствии с рисунком 1.

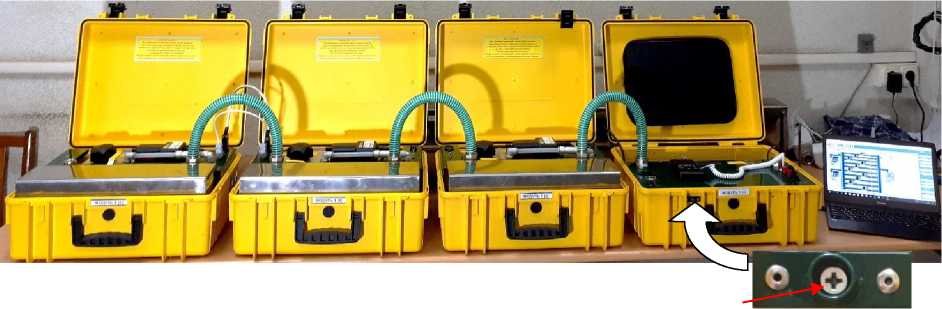

Место нанесения
знака поверки
Рисунок 1 - Общий вид установок поверочных мобильных модульных ТЕСТ-ГС (модификация ТЕСТ-ГС/16)
Программное обеспечение
Установки имеют метрологически значимую часть (исполняемый модуль GSDB.exe) и метрологически незначимую часть (вспомогательные файлы) программного обеспечения (далее - ПО). Запуск исполняемого файла и настроек защищен паролем.
ПО имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым счетчикам.
Идентификационные данные ПО установки приведены в таблице 1.
ПО установок имеет средний уровень защиты по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GSDB/1 |
|
Номер версии (идентификационный номер) |
не ниже 1.18.5.29 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
ТЕСТ-ГС/4 |
ТЕСТ-ГС/10 |
ТЕСТ-ГС/16 | |
|
Диапазон воспроизводимого объемного расхода, м3/ч |
от 0,016 до 4,0 |
от 0,016 до 10 |
от 0,016 до 16 |
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
± 0,33 | ||
|
Дискретность задания расхода, м3/ч |
0,016 | ||
|
Поверочная среда |
атмосферный воздух | ||
|
Температура поверочной среды, оС |
от +10 до +30 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
ТЕСТ-ГС/4 |
ТЕСТ-ГС/10 |
ТЕСТ-ГС/16 | |
|
Количество одновременно поверяемых счетчиков газа, шт., не более |
1 | ||
|
Диаметры условных проходов поверяемых счетчиков газа, мм |
от 15 до 32 | ||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 | ||
|
Потребляемая мощность, кВт, не более |
0,7 |
1,4 |
2,1 |
|
Масса, кг, не более |
44 |
68 |
93 |
|
Габаритные размеры одного модуля в сложенном состоянии (все модули имеют одинаковые размеры), мм, не более: - высота - ширина - длина |
215 430 515 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +30 от 10 до 80 от 84,0 до 106,7 | ||
|
Средний срок службы, лет |
10 | ||
|
Средняя наработка на отказ, ч |
8000 | ||
Знак утверждения типа
наносится на маркировочную табличку установок, которая находится на верхней панели измерительного модуля, электрохимическим или лазерным способом, и в центр титульных листов эксплуатационной документации типографским способом.
Комплектность
Комплектность установок соответствует таблице 4
Таблица 4 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Установка поверочная мобильная модульная ТЕСТ-ГС |
в соответствии с 4381-002-30913175-2018 ТУ |
1 шт. |
По заказу |
|
Установки поверочные мобильные модульные ТЕСТ-ГС. Руководство по эксплуатации |
ЛГМ.00.001 РЭ |
1 экз. | |
|
Инструкция. ГСИ. Установки поверочные мобильные модульные ТЕСТ-ГС. Методика поверки |
МП 0778-13-2018 |
1 экз. | |
|
Эксплуатационная документация на составные части установки |
_ |
1 комп. |
Поверка
осуществляется по документу МП 0778-13-2018 «Инструкция. ГСИ. Установки поверочные мобильные модульные ТЕСТ-ГС. Методика поверки», утвержденному ФГУП «ВНИИР» 3 июля 2018 г.
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2017 по ГОСТ Р 8.618-2014, диапазон воспроизведения единиц объемного расхода газа от 0,0003 до 16000 м3/ч, СКО 140-4 - 340-4, НСП 540-4 - 124С4;
- эталон сравнения - счетчик ротационный, входящий в состав ГЭТ 118-2017, СКО не более 0,035 %;
- прибор цифровой для измерения давления DPI740 (регистрационный номер 16348-05), диапазон измерений атмосферного давления от 75 до 115 кПа, погрешность ±0,02 % ВП;
- калибратор многофункциональный MC5—R (регистрационный номер 22237-08) с внутренними модулем давления INT2C, диапазон измерений избыточного давления от -100 до +200 кПа, погрешность ±(0,025% ИВ+0,01% ВП) %;
- устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА (регистрационный номер 20103-00), диапазон формирования периода импульсных последовательностей от 66,625 до 10406 мкс, частоты от 0,1 до 15000 Гц, погрешность ±540-4 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке установки и на пломбу как показано на рисунке 1.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТУ 4381-002-30913175-2018 Установки поверочные мобильные модульные ТЕСТ-ГС. Технические условия
