Угломеры с нониусом типа 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости. Физическая величина - плоский угол (°).

Информация по Госреестру

Основные данные
Номер по Госреестру 72501-18
Наименование Угломеры с нониусом
Модель 4
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 20.09.2023
Производитель / Заявитель

ООО "НПО "Кировский завод Красный инструментальщик" (КРИН), г.Киров

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4111
Найдено поверителей 139
Успешных поверок (СИ пригодно) 4069 (99%)
Неуспешных поверок (СИ непригодно) 42 (1%)
Актуальность информации 29.03.2024

Поверители

Скачать

72501-18: Описание типа СИ Скачать 174.3 КБ
72501-18: Методика поверки 4УМ.000 РЭ Скачать 7.6 MБ

Описание типа

Назначение

Угломеры с нониусом типа 4 (далее - угломеры) предназначены для прямых измерений наружных углов контактных методом и проведения разметочных работ на плоскости.

Физическая величина - плоский угол (°).

Описание

Принцип действия угломеров основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса угломеров.

Угломер состоит из основания, которое представляет собой полудиск со шкалой углов (основная шкала). На оси основания установлена линейка с нониусом, которая закрепляется в требуемом положении стопорной гайкой.

Число модификаций - 1.

Угломеры с нониусом типа 4 выпускаются под товарным знаком Ы.

Общий вид угломера представлен на рисунке 1.

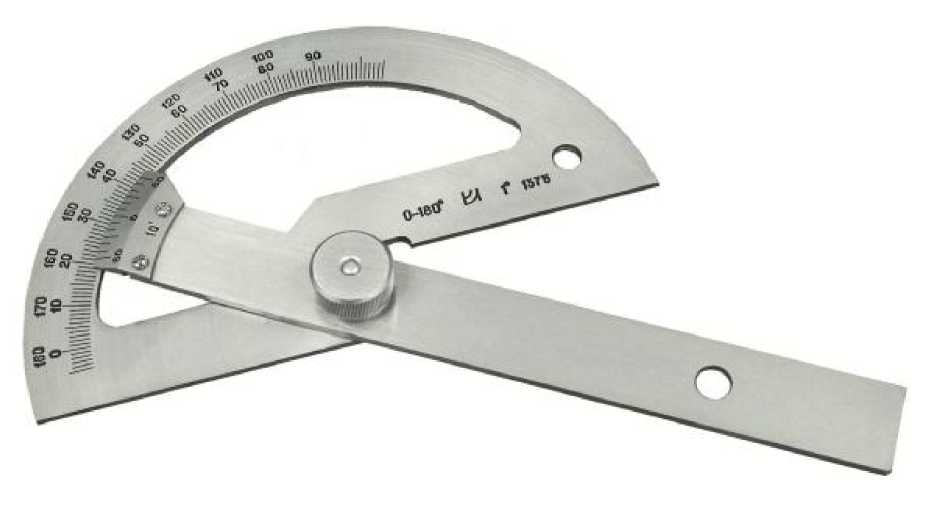

Рисунок 1 - Общий вид угломера с нониусом типа 4

Пломбирование угломеров не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование параметра

Значение

Диапазон измерения углов, °

от 0 до 180

Пределы допускаемой абсолютной погрешности измерений ____1 углов,

± 10

Цена деления основной шкалы, °

1

Значение отсчета по нониусу, '

10

Допуск плоскостности и прямолинейности измерительных поверхностей угломеров, мм, не более

- основания

- линейки с нониусом

0,003

0,004

Допуск параллельности измерительных поверхностей линейки с нониусом, мм, не более

0,008

Ширина штрихов шкал основания и нониуса, мм

от 0,08 до 0,20

Разница отдельных штрихов по ширине для одной шкалы, мм, не более

0,05

Расстояние между штрихами шкал, мм, не менее

1

Расстояние от верхней кромки края нониуса до поверхности шкалы основания, мм, не более

0,22

Шкала нониуса должна перекрывать шкалу основания не менее чем на, мм

0,5

Параметр шероховатости измерительных поверхностей Rа по ГОСТ 2789-73, мкм, не более

0,2

Таблица 2 - Основные технические характеристики

Наименование параметра

Значение

Габаритные размеры (длина хширинахвысота), мм, не более

194x148x17

Масса, кг, не более

0,20

Средний срок службы угломера, лет, не менее

8

Условия эксплуатации:

- температура окружающего воздуха,0 С

- относительная влажность воздуха, %, не более

от + 15 до + 25

80

Знак утверждения типа

наносится на основание угломера методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Угломер

4УМ

1

Футляр

-

1

Руководство по эксплуатации

4УМ.000 РЭ

1

Поверка

осуществляется по документу 4УМ.000 РЭ, раздел 4 «Угломер с нониусом типа 4. Руководство по эксплуатации», утверждённому ФБУ «Кировский ЦСМ» 20 декабря 2017 г.

Основные средства поверки:

Меры угловые призматические МУ-1, МУ-2, регистрационный номер в Федеральном информационном фонде 485-64.

Плита поверочная 1-0-250*250 ГОСТ 10905-86, регистрационный номер в Федеральном информационном фонде 11605-00.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или руководство по эксплуатации.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 5378-88 Угломеры с нониусом. Технические условия
