Датчики газоаналитические Oldham мод. OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200
| Номер в ГРСИ РФ: | 72529-18 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Oldham France S.A.", Франция |
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 (далее -датчики) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей и объемной доли аммиака и хладонов в воздухе рабочей зоны, а также объемной доли вредных газов в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72529-18 |
| Наименование | Датчики газоаналитические |
| Модель | Oldham мод. OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 |
| Страна-производитель | ФРАНЦИЯ |
| Срок свидетельства (Или заводской номер) | 20.09.2023 |
Производитель / Заявитель
Фирма "Oldham SAS", Франция
ФРАНЦИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 1339 |
| Найдено поверителей | 24 |
| Успешных поверок (СИ пригодно) | 1306 (98%) |
| Неуспешных поверок (СИ непригодно) | 33 (2%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72529-18: Описание типа СИ | Скачать | 431.1 КБ | |
| 72529-18: Методика поверки МП-242-2203-2018 | Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 (далее -датчики) предназначены для измерений довзрывоопасной концентрации горючих газов и паров горючих жидкостей и объемной доли аммиака и хладонов в воздухе рабочей зоны, а также объемной доли вредных газов в газовых средах.
Описание
Датчики представляют собой стационарные приборы непрерывного действия.
Принцип действия датчиков, в зависимости от определяемого компонента:
- объемная доля вредных газов - электрохимический;
- довзрывоопасная концентрация горючих газов - оптический или термохимический;
- объемная доля хладонов - полупроводниковый.
Конструктивно датчики выполнены одноблочными в пластиковом, алюминиевом или стальном корпусе (в зависимости от модели). Термохимические датчики модели OLC 10/100 с выходным сигналом по напряжению могут использоваться только с блоками WB преобразующими сигнал по напряжению в токовый сигнал от 4 до 20 мА.
Датчики отличаются внешним видом, маркировкой взрывозащиты, принципом действия, наличием жидкокристаллического дисплея и выходных унифицированных сигналов.
Датчики моделей OLCT 200 могут иметь до двух измерительных каналов, моделей OLCT 80 - до трех измерительных каналов. Датчики остальных моделей являются одноканальными.
Датчики моделей OLC 100, OLCT 20, OLCT 60, OLCT 80, OLCT 100/IS/HT/XP могут иметь выносные чувствительные элементы. При этом к обозначению датчика добавляется буква D.
Датчики моделей OLCT 100HT выпускаются в высокотемпературном исполнении (до плюс 200°С).
Датчики моделей OLCT 200 могут выпускаться в арктическом исполнении (от минус 55 °С).
Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют жидкокристаллический дисплей для отображения измерительной информации.
Датчики моделей OLCT 100/IS/HT/XP имеют одинаковый внешний вид (отличие заключается только во внешнем виде подключаемого сенсора).
Датчики модели OLCT 80, OLCT 200 могут выпускаться в исполнении с модулем беспроводной передачи данных по радиоканалу. При этом к обозначению датчика добавляется слово Wireless.
Датчики обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемого компонента;
- отображение результатов измерений на встроенном дисплее (для датчиков моделей OLCT 60, OLCT 80, OLCT 200);
- формирование унифицированного выходного аналогового сигнала от 4 до 20 мА;
- формирование выходного цифрового сигнала RS-485, протокол Modbus (для датчиков моделей OLCT 200, OLCT 80);
- беспроводная передача данных (протокол Modbus) по радиоканалу (для датчиков OLCT 80 Wireless, OLCT 200 Wireless);
- передачу данных по протоколу HART (опционально для датчиков модели OLCT 200,);
- диагностику состояния датчика.

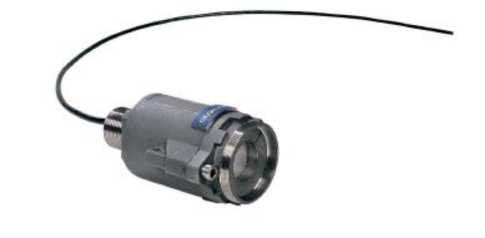

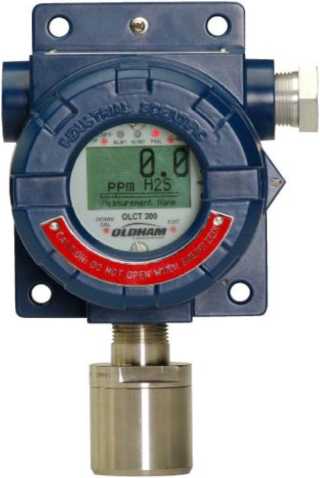

Общий вид датчиков приведен на рисунке 1. Схема пломбирования (на примере OLCT 60) приведена на рисунке 2.

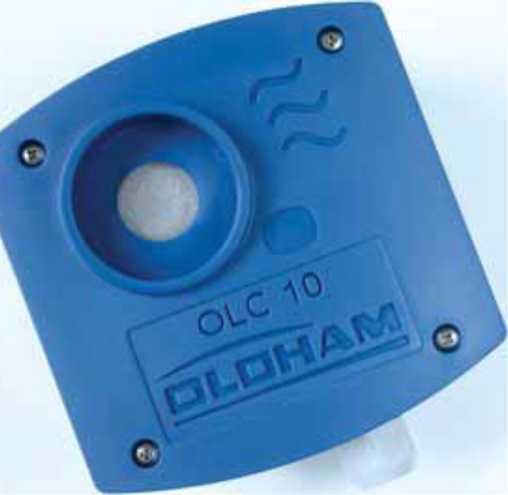

а) OLC 10

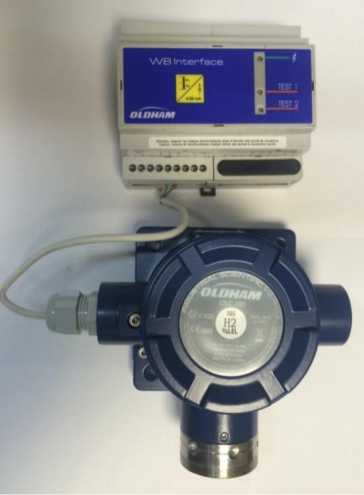

б) OLC 100 в комплекте с блоком WB

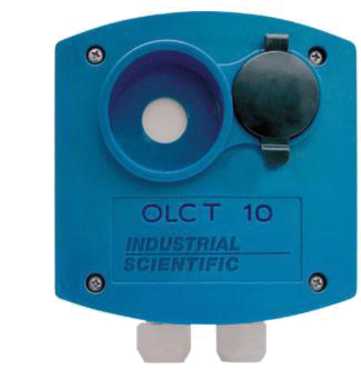

в) OLCT 10

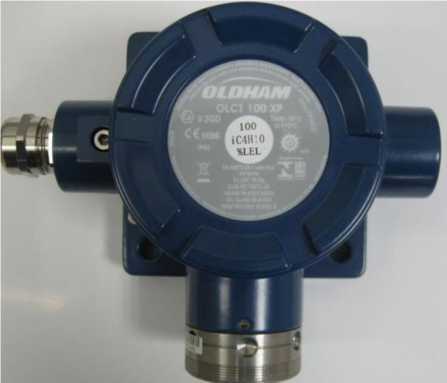

г) OLCT 100 XP
|
д) OLCT 20 % (J |у' t ^ХСтйу Ji "i^f jKtyCtdKufli^l^Hk * wf -;LfI ■ си.ЗИ I.; j -'г'^ЛвЬуД*'^ ж) OLCT 80 - u_^ ^■J ** ' и) датчики с выносным чувствительным элементом (на примере OLCT 60 D) |
Лист № 3 Всего листов 16 е) OLCT 60 ,™ (Хетах BkшЬмдл« ^ЛКкМ№1 ~'u^g J з) OLCT 200 tMufl n ■Lua '»ЯИ It к) OLCT 80 Wireless |

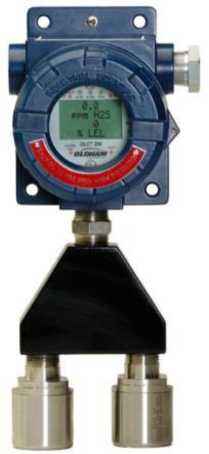

л) OLCT 200- два измерительных канала

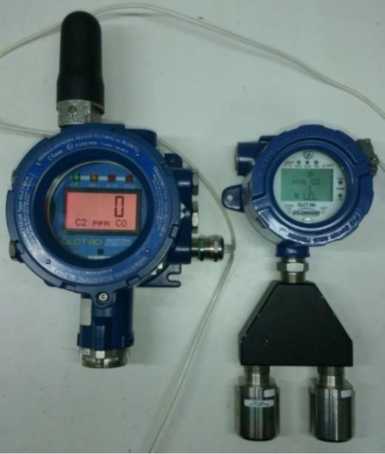

м) OLCT 80Wireless с подключенным в качестве двух дополнительных измерительных каналов OLCT 200

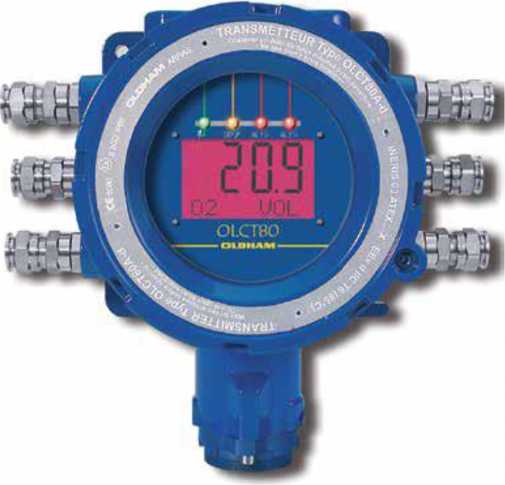

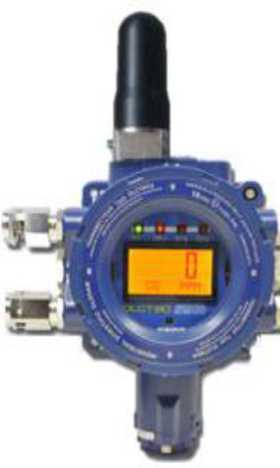

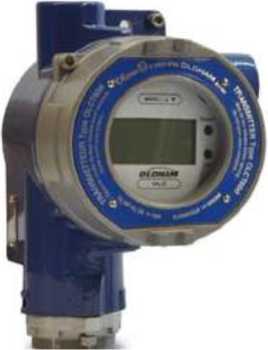

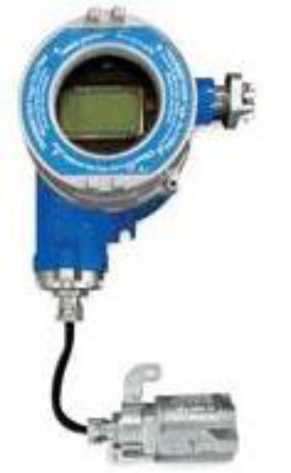

Рисунок 1 - Общий вид датчиков газоаналитических Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200

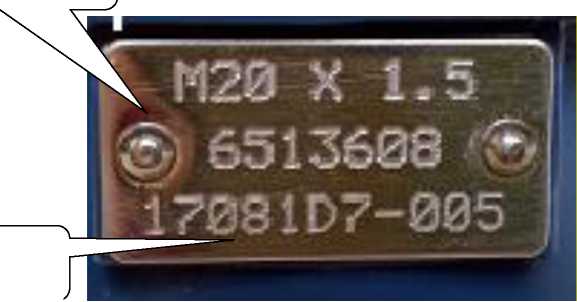

Стопорный винт - место пломбирования от несанкционированного доступа
Рисунок 2 - Схема пломбирования датчиков (на примере OLCT 60)
Программное обеспечение
Датчики (за исключением моделей OLCT 60, OLCT 80, OLCT 200) являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением.
Датчики моделей OLCT 60, OLCT 80, OLCT 200 имеют встроенное программное обеспечение.
Программное обеспечение предназначено для:
- обработки и передачи измерительной информации от первичного измерительного преобразователя;
- формирования выходного аналогового сигнала от 4 до 20 мА;
- формирования цифрового выходного сигнала RS485 (для датчиков моделей OLCT 200, OLCT 80);
- передачи данных по протоколу HART (для датчиков модели OLCT 200);
- передачи данных по радиоканалу для исполнения Wireless датчиков модели OLCT 80.
- самодиагностики аппаратной части датчика;
- настройки нулевых показаний и чувствительности датчика.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.
Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.
Программное обеспечение датчиков идентифицируется при включении путем вывода на дисплей номера версии. Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Прошивка OLCT 60 |
Прошивка OLCT 80 |
Прошивка OLCT 200 |
|
Номер версии (идентификационный номер) ПО |
V1.2 |
V1.9 |
V4.02 |
|
Цифровой идентификатор ПО |
45A2, алгоритм CRC16 |
E362, алгоритм CRC16 |
BC83, алгоритм CRC16 |
|
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных версий. | |||
Технические характеристики
Таблица 2 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLC 10/100, OLCT 100 XP, OLCT 100 HT, OLCT 20/60/80, OLCT 200 с термохимическими чувствительными элементами_________________________________________
|
Определяемый компонент |
Диапазон показаний довзрывоопасной концентрации определяемого компонента |
Диапазон измерений довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной абсолютной погрешности1) |
Пределы допускаемой абсолютной погрешности 2) |
Предел допускаемого времени установления показаний Т0,9Д, с |
|
Г орючие газы3) зы |
от 0 до 100 % НКПР4) |
от 0 до 50 % НКПР |
±5 % НКПР |
±15 % НКПР |
20 |
|
1) В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 2) В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 3) Датчики отградуированы на один из следующих определяемых компонентов: пропан (СзН8), 2-метилпропан (изобутан i-C4H10), 2-метилпропен (изобутилен i-C4H8), н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), 2-пропанол (изопропанол i-C3H7OH), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12). 4) Значения НКПР для определяемых компонентов (кроме 1-гексена) по ГОСТ 30852.192002, значения НКПР для 1-гексен (С6Н12) по справочнику «Пожаровзрывоопасность веществ и материалов и средств их тушения», часть I, А. Я. Корольченко, Д. А. Корольченко. | |||||
Таблица 3 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT 200 с оптическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний довзрывоопасной концентрации определяемого компонента |
Диапазон измерений довзрыво-опасной концентрации определяемого компонента |
Пределы допускаемой основной по грешности1) |
Пределы допускаемой погрешности 2) |
Предел допускаемого времени установления показаний То,9Д, с | ||
|
абсолютной |
относительной |
абсолютной |
относительной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Г орючие газы3) |
от 0 до 100 % НКПР4) |
от 0 до 50 % НКПР включ. |
±5 % НКПР |
- |
±14 % НКПР |
- |
20 |
|
свыше 50 до 100 % НКПР |
- |
±10 % |
- |
±28 % | |||
|
от 0 до 100 % НКПР4) |
от 0 до 50 % НКПР |
±5 % НКПР |
- |
±14 % НКПР |
- | ||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1) В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 2) В рабочих условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 3) Датчики отградуированы на один из следующих определяемых компонентов: пропан (С3Н8), 2-метилпропан (изобутан i-C4H10), 2-метилпропен (изобутилен i-C4H8), н-гептан (С7Н16), циклогексан (С6Н12), диэтиловый эфир (С4Н10О), акрилонитрил (C3H3N), диметиламин (C3H7N), этилацетат (С4Н8О2), 1-гексен (С6Н12), 2-пропанол (изопропанол i-C3H7OH). Датчики, отградуированные по определяемому компоненту изопропанол имеют диапазон измерений от 0 до 50 % НКПР. 4) Значения НКПР для определяемых компонентов (за исключением 1-гексена) по ГОСТ 30852.19-2002, значения НКПР для 1-гексен (С6Н12). по справочнику «Пожаровзрывоопасность веществ и материалов и средств их тушения», часть I, А. Я. Корольченко, Д. А. Корольченко | |||||||
Таблица 4 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT 10, OLCT60/80, OLCT100 XP с полупроводниковыми чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Пределы допускаемой погрешности2) | ||
|
абсолютной |
относительной, % |
абсолютной |
относительно] % | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Хладоны3) |
от 0 до 1000 -1 6) млн ' |
от 0 до 150 -1 млн включ. |
±25 -1 млн |
- |
±37 млн-1 |
- |
|
св. 150 до 1000 -1 млн |
- |
±17 |
- |
±25 | ||
|
Хладоны4) |
от 0 до 2000 -1 6) млн ' |
от 0 до 300 млн-1 включ. |
±50 -1 млн |
- |
±73 -1 млн |
- |
|
св. 300 до 2000 -1 млн |
- |
±17 |
- |
±25 | ||
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Хладоны5) |
от 0 до 10000 -1 6) млн ' |
от 0 до 300 млн-1 включ. |
±50 -1 млн |
- |
±73 -1 млн |
- |
60 |
|
св. 300 до 2000 -1 млн включ |
- |
±17 |
- |
±25 | |||
|
св. 2000 до 10000 -1 млн |
- |
- |
- |
- | |||
|
1) В нормальных условиях эксплуатации, для газовых сред, содержащих только один определяемый компонент. 2) Значения погрешности установлены для следующих условиях эксплуатации: - температура окружающей среды от +5 до +35 oC; - относительная влажность от 20 до 90 %; - атмосферное давление от 90 до 110 кПа; - сопутствующие компоненты не более 0,5 •ПДК. 3) Поверочным компонентом является один из следующих определяемых компонентов: хладоны R407a, R407c, R410a. 4) Поверочным компонентом является один из следующих определяемых компонентов: хладоны R143a, R507, R404a. 5) Поверочным компонентом является один из следующих определяемых компонентов: хладон R23 - трихлорметан (CHF3). Хладон R407a - смесь хладонов (по массе): R32 (CH2F2) - 20%, R125 (C2HF5) - 40%, R134a (C2H2F4) - 40%. Хладон R407c - смесь хладонов (по массе): R32 (CH2F2) - 23%, R125 (C2HF5) - 25%, R134a (C2H2F4) - 52%; Хладон R410a - смесь хладонов (по массе): R32 (CH2F2) -50%, R125 (C2HF5) -50%. Хладон R507 - смесь хладонов (по массе): R125 (C2HF5) - 50%, R143a (C2H3F3) - 50%. Хладон R404a - смесь хладонов (по массе): R143a (C2H3F3) - 52%, R125 (C2HF5) - 44%, R134a (C2H2F4) - 4%. 6) Предназначены для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.) | |||||||
Таблица 5 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диоксид хлора (ClO2)2) |
от 0 до 3,0 -1 млн |
от 0 до 0,2 млн-1 включ |
±0,04 -1 млн |
- |
120 |
|
св. 0,2 до 3 -1 млн |
- |
±20 | |||
Продолжение таблицы 5______________________________________________________________
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1) В нормальных условиях эксплуатации, при отсутствии в анализируемой среде хлора, фтора, брома 2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации. | |||||
Таблица 6 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 100 XP с электрохимическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Пределы допускаемой погрешно-2 2) сти ' |
Предел допускаемого времени установления показаний Т0,9Д, с |
Назначение 3) | ||
|
абсолютной |
относительной |
абсолютной |
относительной | |||||
|
Аммиак (NH3) |
от 0 до 100 -1 4) млн ' |
от 0 до 30 -1 млн включ. |
±5 -1 млн |
- |
±7 -1 млн |
- |
55 (IS) 120 (XP) |
К |
|
св. 30 до 100 млн-1 |
- |
±15 % |
- |
±24 % | ||||
|
Аммиак (NH3) |
от 0 до 1000 -1 млн |
от 0 до 80 -1 млн включ. |
±12 -1 млн |
- |
- |
- |
55 (IS) 120 (XP) |
А |
|
св. 80 до 1000 млн-1 |
- |
±15 % |
- |
- | ||||
|
1) В нормальных условиях эксплуатации. 2) Значения погрешности установлены для следующих условиях эксплуатации: - температура окружающей среды от 0 до +40 oC; - относительная влажность от 10 до 95 %; - атмосферное давление от 90 до 110 кПа; - сопутствующие компоненты не более 0,5 •ПДК. 3) В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допускаемых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях. 4) Предназначены для контроля предельно допускаемой концентрации (ПДК) в воздухе рабочей зоны (в соответствии с Приказом Минздравсоцразвития РФ № 1034н от 09.09.11 г.) | ||||||||
Таблица 7 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | ||||
|
Г идразин (N2H4)2) |
от 0 до 1,0 -1 млн |
от 0 до 0,1 млн-1 включ. |
±0,02 -1 млн |
- |
120 |
|
св. 0,1 до 1 -1 млн |
- |
±20 % | |||
|
Несимметричный диметилгидразин (НДМГ) (C2H8N2)2) |
от 0 до 1,0 -1 млн |
от 0 до 0,1 млн-1 включ. |
±0,02 -1 млн |
- | |
|
св. 0,1 до 1 -1 млн |
- |
±20 % | |||
1) В нормальных условиях эксплуатации.
2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Таблица 8 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 IS, OLCT 20/60/80 с электрохимическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | ||||
|
Моносилан (SiH4) |
от 0 до 50 млн |
от 0 до 5 млн-1 включ. |
±1 млн-1 |
- |
60 |
|
св. 5 до 50 млн-1 |
- |
±20 % | |||
1) В нормальных условиях эксплуатации.
Таблица 9 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 XP с электрохимическими чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | ||||
|
Метанол (СНзОН) 2) |
от 0 до 1000 -1 млн |
от 0 до 100 млн-1 включ. |
±15 -1 млн |
- |
60 |
|
св. 100 до 1000 -1 млн |
- |
±15 % | |||
1) В нормальных условиях эксплуатации.
2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Таблица 10 - Диапазоны показаний, диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний для датчиков газоаналитических Oldham модели OLCT100 XP с полупроводниковыми чувствительными элементами
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности1) |
Предел допускаемого времени установления показаний Т0,9Д, с | |
|
абсолютной |
относительной | ||||
|
Дисульфид углерода (CS2)2) |
от 0 до 500 -1 млн |
от 0 до 100 млн-1 включ. |
±25 -1 млн |
- |
60 |
|
св. 100 до 500 -1 млн |
- |
±25 % | |||
1) В нормальных условиях эксплуатации.
2) Датчики не предназначены для контроля ПДК рабочей зоны, используются для измерения объемной доли определяемого компонента при аварийной ситуации.
Таблица 11 - Прочие метрологические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях на каждые 10 oC от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности |
±0,3 |
|
Нормальные условия эксплуатации: - диапазон температуры окружающей среды, oC - диапазон относительной влажности окружающей среды при температуре +35 oC, % - диапазон атмосферного давления, кПа |
от +15 до +25 от 30 до 80 от 84,4 до 106,7 |
Основные технические характеристики датчиков приведены в таблицах 12 - 18.
Таблица 12 - Параметры электрического питания датчиков
|
Модель датчика |
Напряжение питания постоянного тока, В |
Потребляемый ток, мА, не более |
|
OLCT 10 |
от 15 до 30 |
100 |
|
OLCT 20 |
от 15 до 30 |
100 - с термохимическим сенсором 25 - с электрохимическим сенсором |
|
OLCT 60 |
от 16 до 30 |
140 - с термохимическим или полупроводниковым сенсором 80 - с электрохимическим сенсором |
|
OLCT 80 |
от 16 до 28 - с термохимическим или полупроводниковым сенсором от 12 до 28 - с электрохимическим сенсором |
150 - с термохимическим или полупроводниковым сенсором 100 - с электрохимическим сенсором |
|
OLCT 100 XP, OLCT 100 HT, OLCT 100 IS |
от 15,5 до 32 - OLCT 100 XP (с термохимическим или полупроводниковым сенсором), OLCT 100 IS, OLCT 100 HT от 10 до 32 - OLCT 100 XP (c электрохимическим сенсором) |
100 - OLCT 100 HT, OLCT 100 XP (с полупроводниковым сенсором) 23,5 - OLCT 100 IS, OLCT 100 XP (c электрохимическим сенсором) 110 - OLCT 100 XP (с термохимическим сенсором) |
|
OLCT 200 |
от 10 до 30 |
100 |
|
OLC 10/100 |
- |
400 |
|
Блок WB |
от 15,5 до 32 |
200 |
Таблица 13 - Время прогрева датчиков
|
Модель датчика |
Время прогрева, ч, не более |
|
OLC 10 (с блоком WB), OLCT 10 |
2 |
|
OLCT 20 |
1 |
|
OLCT 60 (горючие газы) |
2 |
|
OLCT 60 (кроме горючих газов), OLCT 80 |
1 |
|
OLCT 100 IS |
1 |
|
OLCT 100/IS/HT/XP (полупроводниковый сенсор) |
4 |
|
OLC 100 (с блоком WB), OLCT 100 (горючие газы) |
2 |
|
OLCT 200 (горючие газы) |
2 |
|
OLCT 200 (кроме горючих газов), |
1 |
Таблица 14 - Габаритные размеры и масса датчиков
|
Модель датчика |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
|
высота |
ширина |
длина |
диаметр | ||
|
OLC 10, OLCT 10 |
157 |
118 |
60 |
- |
0,5 |
|
OLCT 20 |
- |
- |
130 |
60 |
0,8 |
|
OLCT 20 D |
- |
- |
177 |
60 |
0,8 |
Продолжение таблицы 14
|
Модель датчика |
Г абаритные размеры, мм, не более |
Масса, кг, не более | |||
|
высота |
ширина |
длина |
диаметр | ||
|
OLCT 60 |
125 |
186 |
154 |
2,1 | |
|
OLCT 60 D - корпус - выносной датчик |
125 85 |
200 58 |
154 122 |
-- |
1,2 0,4 |
|
OLCT 80 |
225 |
110 |
262 |
- |
3,5 |
|
OLCT 80 D - корпус - выносной датчик |
245 50 |
110 58 |
260 127 |
-- |
3,1 0,4 |
|
OLC 100 |
135 |
133 |
84 |
- |
0,95 |
|
OLCT 100, OLCT 100 XP (горючие газы) |
135 |
133 |
84 |
- |
1,0 |
|
OLCT 100 HT |
150 |
138 |
84 |
- |
1,8 |
|
OLC 100 D, OLCT 100 D (горючие газы) - корпус - выносной датчик |
117 - |
138 - |
84 30 |
- 45 |
0,7 0,3 |
|
OLCT 100 D - корпус - выносной датчик |
117 - |
138 - |
84 75 |
- 45 |
0,7 0,4 |
|
OLCT 100 IS |
179 |
138 |
84 |
- |
1,1 |
|
OLCT 200 (один сенсор) |
203 |
118 |
140 |
- |
2,1 |
|
OLCT 200 (два сенсора) |
293 |
118 |
140 |
- |
3,5 |
|
Блок WB |
60 |
90 |
105 |
- |
0,25 |
Таблица 15- Рабочие условия эксплуатации датчиков в зависимости от определяемого компонента
|
Определяемый компонент |
Рабочие условия эксплуатации датчиков | ||
|
Диапазон температуры окружающей среды, оС |
Диапазон относительной влажности окружающей среды при температуре +35 oC, % |
Диапазон атмосферного давления, кПа | |
|
1 |
2 |
3 |
4 |
|
Г орючие газы (оптические датчики): - OLCT 200 - OLCT 200 (в арктическом исполнении) |
от -40 до +60 от -55 до +60 |
от 0 до 95 |
от 90,9 до 111,1 |
|
Горючие газы (термохимические датчики) - OLC 10 - OLC 100 - OLCT 100 XP, OLCT 20 - OLC 100 HT - OLCT 60/80 - OLCT 200 - OLCT 200 (в арктическом исполнении) |
от -25 до +45 от -60 до +70 от -50 до +70 от -25 до +200 от -25 до +55 от -40 до +60 от -55 до +60 | ||
Продолжение таблицы 15
|
1 |
2 |
3 |
4 |
|
Хладоны (полупроводниковый датчик) |
от -20 до +55 |
от 20 до 95 |
от 90,9 до 111,1 |
|
Диоксид хлора (ClO2) |
от -20 до +40 |
от 15 до 90 | |
|
Аммиак (NH3) |
от -40 до +40 |
от 10 до 95 | |
|
Г идразин (N2H4), несимметричный диметилгидразин (НДМГ) (C2H8N2) |
от -10 до +40 | ||
|
Моносилан (SiH4) |
от -20 до +40 | ||
|
Метанол (CH3OH) |
от -20 до +50 | ||
|
Дисульфид углерода(CS2) |
от -20 до +60 |
от 20 до 95 |
Таблица 16 - Маркировка взрывозащиты и степень защиты от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015
|
Обозначение 1) |
Маркировка взрывозащиты |
Степень защиты по ГОСТ 14254-2015 |
|
OLCT 20 d |
1ExdIICT6 |
IP 66 |
|
Датчик OLCT 100 HT |
1ExdIICT2, T3,T4 | |
|
OLCT 20i |
0ExiaIICT4/POEXiaI | |
|
OLC 10 |
ExnAIICT6 | |
|
OLCT 10 |
ExnAIICT4 | |
|
OLCT 60 D d |
1ExdIICT6 | |
|
OLCT 60id, основной блок OLCT60Did OLCT 60 Did выносной датчик |
1Exd[ia]iaIICT4 0ExiaIICT4 | |
|
OLCT 80 (D) OLCT 80 Did основной блок |
1ExdIICT6 1Exd[ia]iaIICT4 | |
|
OLCT 80IR выносной датчик |
0ExiaIICT4 | |
|
OLC 100, OLCT 100 XP (IR) |
1ExdIICT6 | |
|
OLCT 100 IS |
0ExiaIICT4 | |
|
OLCT 200 |
0ExiaIIВT4/Н2 или1Exd[ia]IIВT4/Н2 | |
|
1) Обозначения i и d - виды взрывозащиты. | ||
Таблица 17 - Средний срок службы датчиков в зависимости от определяемого компонента
|
Определяемый компонент |
Средний срок службы, месяцев |
|
Г орючие газы (оптические датчики) |
60 |
|
Г орючие газы (термохимические датчики) |
36 |
|
Вредные газы, хладоны (полупроводниковые и электрохимические датчики) |
40 |
Таблица 18 - Прочие технические характеристики датчиков
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
25 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус датчика.
Комплектность
Таблица 19 - Комплектность датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200 |
- |
модель и количество датчиков определяется при заказе |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП-242-2203-2018 |
1 экз. |
|
Комплект принадлежностей |
- |
1 компл. |
Поверка
осуществляется по документу МП-242-2203-2018 «ГСИ. Датчики газоаналитические Oldham модели OLC 10/100 (в комплекте с блоком WB), OLCT 10, OLCT 100 XP, OLCT 100 HT, OLCT 100 IS, OLCT 20/60/80, OLCT 200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 февраля 2018 г.
Основные средства поверки:
- стандартные образцы состава пропан - воздух (ГСО 10541-2014, ГСО 10540-2014), изобутан - воздух (ГСО 10541-2014, ГСО 10540-2014), изобутилен - воздух (ГСО 10540-2014), гептан - воздух (ГСО 10541-2014, ГСО 10540-2014), циклогексан - воздух (ГСО 10540-2014), диэтиловый эфир - воздух (ГСО 10535-2014), изопропанол - воздух (ГСО 10535-2014), акрилонитрил - воздух (ГСО 10535-2014), диметиламин - воздух (ГСО 10535-2014), этилацетат - воздух (ГСО 10535-2014), 1-гексен - воздух
(ГСО 10540-2014), пропан - азот (ГСО 10541-2014), изобутан - азот (ГСО 10541-2014, ГСО 10540-2014), изобутилен - азот (ГСО 10540-2014), гептан - азот (ГСО 10541-2014), циклогексан - азот (ГСО 10540-2014), диэтиловый эфир - азот (ГСО 10535-2014), акрилонитрил -азот (ГСО 10535-2014), диметиламин - азот (ГСО 10535-2014), этилацетат - азот (ГСО 10535-2014), 1-гексен - азот (ГСО 10540-2014), хладон R407a - воздух
(ГСО 10550-2014), хладон R407c - воздух (ГСО 10550-2014), хладон R410a - воздух
(ГСО 10550-2014), хладон R143a - воздух (ГСО 10550-2014), хладон R507 - воздух
(ГСО 10550-2014), хладон R404a - воздух (ГСО 10550-2014), хладон R23 - воздух
(ГСО 10550-2014), аммиак - воздух (ГСО 10547-2014), моносилан - азот
(ГСО 10546-2014, ГСО 10547-2014), метанол - азот (ГСО 10539-2014, ГСО 10540-2014), дисульфид углерода - азот (ГСО 10538-2014), в баллонах под давлением;
- источники микропотока ИМ08 - М - Г1 (рег. № 15075-09);
- источники микропотока ИМ-ГП-177-М-А2 (рег. № 68336-17);
- источники микропотока ИМ-РТ9-М-А1 (рег. № 46915-11);
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор газовых смесей ГГС, исполнений ГГС-Т или ГГС-К (рег. № 62151-15);
- средства измерений в соответствии с МИ № 242-10-2015 «Методика измерений массовой концентрации диоксида хлора (ClO2) в газовых смесях диоксид хлора /азот фотометрическим методом», (свидетельство об аттестации № 670/206-(01.00250)-2015, ВНИИМ) (ФИФ ФР.1.31.2018.30877).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н)
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
Техническая документация фирмы «Oldham SAS»
Другие Газоанализаторы
