Установки контроля электрического монтажа ЛИАНА
| Номер в ГРСИ РФ: | 72569-18 |
|---|---|
| Производитель / заявитель: | ТОО "Радиант", г.С.-Петербург |
Установки контроля электрического монтажа ЛИАНА (далее - установки) предназначены для измерений и воспроизведений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений электрической ёмкости, измерений электрического сопротивления изоляции, а также для испытаний электрической прочности изоляции электрических цепей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72569-18 |
| Наименование | Установки контроля электрического монтажа |
| Модель | ЛИАНА |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 20.09.2023 |
Производитель / Заявитель
АО "НПО "РАДИАН", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Актуальность информации | 03.11.2024 |
Поверители
Скачать
| 72569-18: Описание типа СИ | Скачать | 216.4 КБ | |
| 72569-18: Методика поверки ИЦРМ-МП-099-18 | Скачать | 979.6 КБ |
Описание типа
Назначение
Установки контроля электрического монтажа ЛИАНА (далее - установки) предназначены для измерений и воспроизведений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений электрической ёмкости, измерений электрического сопротивления изоляции, а также для испытаний электрической прочности изоляции электрических цепей.
Описание
Принцип действия установок при измерении электрического сопротивления постоянному току заключается в том, что к заданным точкам цепи коммутатором установки подключается по составленной программе контроля мультиметр установки, работающий в режиме омметра. Измерения мультиметром электрического сопротивления цепи могут выполняться как по двухпроводной схеме, так и по четырехпроводной схеме.
Принцип действия установок при измерении электрического сопротивления изоляции цепи заключается в измерении мультиметром установки тока утечки, возникающего при подаче на эту цепь коммутатором установки напряжения постоянного тока высокого уровня. Далее по закону Ома вычисляется значение электрического сопротивления изоляции. Измерения могут выполняться между двумя цепями, между цепью и остальными цепями, соединёнными вместе, между группой цепей и остальными цепями.
Принцип действия установок при измерении электрической ёмкости заключается в том, что к заданным точкам объекта коммутатором установки подключается мультиметр, регистрирующий значение электрической ёмкости.
Установки предназначены для проверки соответствия объекта контроля его электрической схеме - выявления обрывов, замыканий, других ошибок монтажа бортовых и наземных кабельных сетей изделий авиационной и ракетно-космической техники.
Установки состоят из следующих функционально законченных устройств:
- коммутатора на электромагнитных реле;
- мультиметра (измерителя напряжения электрического тока, электрического сопротивления постоянному току, электрической ёмкости);
- источника испытательного напряжения постоянного тока;
- источника испытательного напряжения переменного тока;
- персонального компьютера.
Опционально установки комплектуются тестовыми источниками, выполняющими функции команд для инициализации электронных и электромагнитных элементов схем.
Определение соответствия электрического монтажа проверяемого объекта его схеме проводится методом омметра - контролируются сопротивления связей между различными точками и цепями электрического монтажа проверяемого объекта.
Контроль выполняется с помощью мультиметра, работающего в режиме омметра. Мультиметр подключается к точкам и/или цепям проверяемого объекта с помощью коммутатора на электромагнитных реле по составленной пользователем программе контроля.
Измерение электрического сопротивления изоляции и проверка её электрической прочности осуществляется методом вольтметра-амперметра. К испытуемым цепям, через коммутатор прикладываются напряжения высокого уровня. При проверке электрического сопротивления изоляции - от источника напряжения постоянного тока, при проверке электрической прочности - от источника напряжения переменного или постоянного тока. Мультиметром измеряется значение
испытательного напряжения электрического тока и ток утечки изоляции. Последующим программным вычислением определяется значение электрического сопротивления изоляции.
Электрические цепи, изоляция которых должна подвергаться проверке, точки приложения испытательного напряжения, его значение, форма и длительность указываются в программе контроля объекта. Для испытания электрической прочности изоляции в программе контроля пользователем задаётся значение тока утечки, при достижении которого источник испытательного напряжения автоматически выключается, а программа фиксирует пробой.
Установки являются средством допускового контроля параметров изделия. Допуск на параметр задаётся при составлении задания на контроль пользователем, либо автоматически из системной таблицы, заложенной в память компьютера.
Установки выпускаются в модификациях, отличающихся количеством измерительных каналов (точек контроля) и имеющих следующее обозначение:
Установка контроля электрического монтажа
ЛИАНА - ХХХХХ - Х
— Тип разъема Количество
каналов:
измерительных
минимальное значение - 00032; максимальное значение - 99968 Наименование серии
Общий вид установок представлен на рисунке 1.

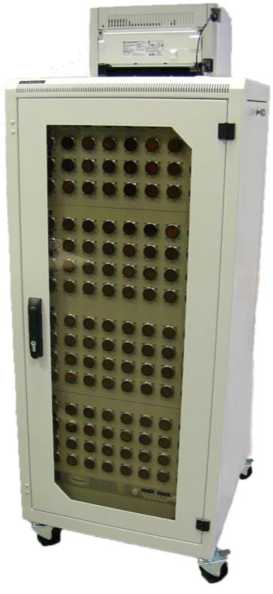

а) вид спереди

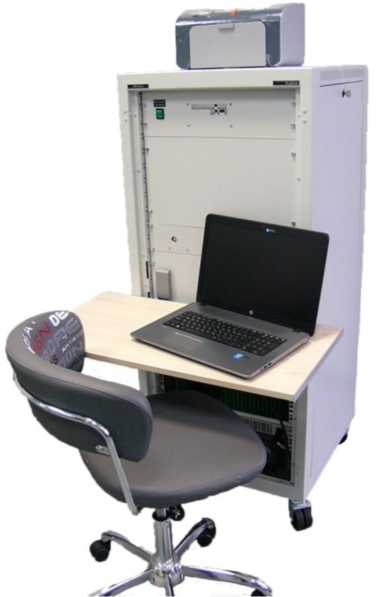

б) вид сзади
Рисунок 1 - Общий вид установок
Пломбирование установок не предусмотрено.
Программное обеспечение
Установки работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- управление модулями установок;
- считывание с мультиметра (из состава установки) измерительной информации;
- протоколирование измерительной информации.
Идентификационные данные ПО установок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Лиана Р100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 2018.01.01 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных несанкционированных изменений соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % |
±2 |
|
Диапазон воспроизведений напряжения переменного тока при частоте переменного тока 50 Гц, В |
от 100 до 625 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока при частоте переменного тока 50 Гц, % |
±2 |
|
Диапазон измерений электрического сопротивления участка цепи по двухпроводной схеме измерения, Ом |
от 0,1 до 108 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи по двухпроводной схеме измерения, %, в диапазоне: - от 0,1 до 0,5 Ом включ. - св. 0,5 до 1 Ом включ. - св. 1 до 108 Ом |
±20 ±5 ±2 |
|
Диапазон измерений электрического сопротивления участка цепи по четырехпроводной схеме измерения, Ом |
от 0,01 до 107 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления участка цепи по четырехпроводной схеме измерения, %, в диапазоне: - от 0,01 до 1 Ом включ. - св. 1 до 10 Ом включ. - св. 10 до 107 Ом |
±5,0 ±1,0 ±0,1 |
|
Диапазон измерений электрического сопротивления изоляции: - при условии Uисп 1) < 100 В - при условии Uисп1) < 1000 В |
от 250 кОм до 100 МОм от 250 кОм до 1 ГОм |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления изоляции, % |
±5 |
|
Диапазон измерений электрической ёмкости |
от 1 нФ до 100 мкФ |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне: - от 1 до 10 нФ включ. - св. 10 нФ до 100 мкФ |
±15 ±5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±1 |
|
Диапазон измерений напряжения переменного тока при частоте переменного тока 50 Гц, В |
от 1 до 750 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока при частоте переменного тока 50 Гц, % |
±1 |
|
Диапазон установки времени выдержки испытательного напряжения переменного тока, с |
от 1 до 60 |
|
Пределы допускаемой абсолютной погрешности установки времени выдержки испытательного напряжения переменного тока, с |
±0,5 |
|
Количество единичных измерительных каналов, шт. |
от 32 до 99968 |
|
Параметры питания от сети однофазного переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±0,5 |
|
Габаритные размеры стойки (высота х ширина х глубина), мм, не более |
1500 х 600 х 600 |
|
Масса стойки, кг, не более |
180 |
|
Потребляемая мощность, кВт, не более |
2 |
|
Климатическое исполнение по ГОСТ 22261-94 |
УХЛ (группа 2) |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, мм рт.ст. |
от +10 до +35 80 от 630 до 800 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
10 |
|
Примечание: 1) - Uисп — испытательное напряжение постоянного тока при измерении электрического сопротивления изоляции | |
Знак утверждения типа
наносится на металлическую маркировочную пластину, изготовленную лазерным методом и закрепленную в верхней части стойки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплектность установок представлена в таблице 3.
Таблица 3 - Комплектность установок
|
Наименование |
Обозначение |
Количество |
|
У становка контроля электрического монтажа ЛИАНА |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-099-18 |
1 экз. |
|
Примечание - *- количество стоек определяется при заказе. | ||
Поверка
осуществляется по документу ИЦРМ-МП-099-18 «Установки контроля электрического монтажа ЛИАНА. Методика поверки», утверждённому ООО «ИЦРМ» 25.07.2018 г.
Основные средства поверки:
- мультиметр цифровой 34461А (регистрационный номер в Федеральном информационном фонде 54848-13);
- магазин сопротивлений ПрофКип Р4834-М1 (регистрационный номер в
Федеральном информационном фонде 52064-12);
- магазин сопротивлений рычажный Р4002 (регистрационный номер в Федеральном информационном фонде 2224-66);
- магазин сопротивления Р40104 (регистрационный номер в Федеральном информационном фонде 10547-86);
- магазин электрической ёмкости 1071 (регистрационный номер в Федеральном информационном фонде 43204-09);
- осциллограф цифровой DS03062A (регистрационный номер в Федеральном информационном фонде 30291-05);
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измеренийНормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
МДСЕ 468157.019ТУ Установки контроля электрического монтажа ЛИАНА. Технические условия
