Мера электрической емкости термостатированная 1 пФ - 10 мкФ
| Номер в ГРСИ РФ: | 72586-18 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Мера электрической емкости термостатированная 1 пФ - 10 мкФ (далее - мера) предназначена для воспроизведения и хранения единицы электрической емкости в диапазоне номинальных значений от 1 пФ до 10 мкФ при частоте 1 кГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 72586-18 | ||||||
| Наименование | Мера электрической емкости термостатированная | ||||||
| Модель | 1 пФ - 10 мкФ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 97f9e134-1e9b-6062-bb99-15998e622fdd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им.Д.И.Менделеева"), г. Санкт-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
72586-18: Методика поверки
2021-mp72586-18.pdf
|
Скачать | 1.5 MБ | |
|
72586-18: Описание типа
2023-72586-18.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Мера электрической емкости термостатированная 1 пФ - 10 мкФ (далее - мера) предназначена для воспроизведения и хранения единицы электрической емкости в диапазоне номинальных значений от 1 пФ до 10 мкФ при частоте 1 кГц.
Описание
Принцип действия меры заключается в воспроизведении значения емкости с помощью герметизированных емкостных элементов, обладающих высокой стабильностью значения электрической емкости при поддержании неизменности их температуры.
Конструктивно мера выполнена в корпусе из алюминиевого сплава со встроенным термостатом и снабжена устройством цифровой индикации температуры термостата.
Мера содержит восемь герметизированных емкостных элементов с номинальными значениями 1, 10, 100 пФ, 1, 10, 100 нФ, 1, 10 мкФ. Емкостные элементы с номинальными значениями от 1 пФ до 1 нФ имеют воздушный диэлектрик и выполнены на основе термокомпенсированной системы цилиндрических электродов, изготовленных из титанового сплава. Емкостные элементы с номинальными значениями от 10 нФ до 10 мкФ содержат схемные эквиваленты, выполненные на основе многослойных монолитных керамических чип-конденсаторов. Включение в электрическую цепь каждого из емкостных элементов от 1 пФ до 100 нФ осуществляется по двухпарной (трехзажимной) схеме посредством двух коаксиальных разъемов. Емкостные элементы 1 и 10 мкФ включаются по четырехпарной схеме посредством четырех коаксиальных разъемов каждый.

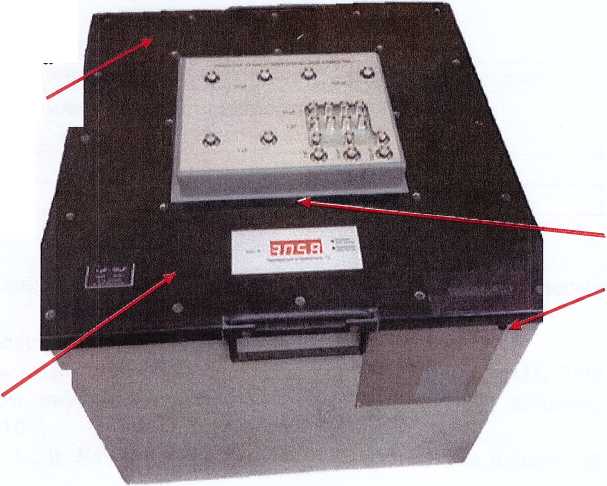

Внешний вид меры, места пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
место нанесения знака утверждения типа
место нанесения знака поверки
места пломбировки
Рисунок 1 Внешний вид меры
Программное обеспечение отсутствует.
логические и технические характеристики
/лица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон номинальных значений электрической емкости, пФ |
от 1 до 1 • 10z |
|
Рабочая частота, Гц |
1000 |
|
Диапазон относительного среднеквадратического отклонения результатов измерений электрической емкости |
от 2-10-6 до 5-10'6 |
|
Диапазон относительной нестабильности электрической емкости за год |
от 6-10'6 до 1,5 10'ь |
|
Температурный коэффициент емкости (по отношению к внешней температуре). К'1 |
Г10'6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Масса, кг, не более |
12 |
|
Габаритные размеры (ВхДхШ), мм, не более |
450x384x445 |
|
Условия эксплуатации Температура окружающего воздуха, °C Относительная влажность воздуха, %, не более Атмосферное давление, кПа |
20±5 80 101±4 |
Знак утверждения типа
наносится на лицевую панель корпуса меры и титульный лист паспорта типографским способом (в верхнем левом углу).
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Мера электрической емкости термостатированная 1 пФ - 10 мкФ |
- |
1 |
|
Паспорт |
- |
1 |
|
Транспортная тара |
- |
1 |
Поверка
осуществляется по документу ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки».
Основные средства поверки:
- мост емкостный цифровой прецизионный АН2550А, АН2700А (регистрационный номер в Федеральном информационном фонде (per. №) 36294-07): диапазон измерений от 0,001 до 1106пФ, СКОЗЮ'7;
-измеритель LCR Е4980А (per. № 40676-09): диапазон измерений от 0,01 мкГн до 100 кГн, СКО 5 -10 6.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой меры с требуемой точностью.
Знак поверки наносится на корпус меры методом наклейки и в свидетельство о поверке в виде оттиска клейма.
/.«-я о методиках (методах) измерений
,едены в эксплуатационном документе.
ормативные документы, устанавливающие требования к мере электрической емкости термостатированной 1 пФ - 10 мкФ
ГОСТ 8.255-2003 ГСИ. Меры электрической емкости. Методика поверки
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
