Гигрометры портативные MDM300
| Номер в ГРСИ РФ: | 72593-18 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | Фирма "Michell Instruments Ltd.", Великобритания |
Гигрометры портативные MDM300 (далее по тексту - гигрометры) предназначены для измерений температуры точки росы в газовых средах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72593-18 |
| Наименование | Гигрометры портативные |
| Модель | MDM300 |
| Страна-производитель | СОЕДИНЕННОЕ КОРОЛЕВСТВО |
| Срок свидетельства (Или заводской номер) | 20.09.2023 |
Производитель / Заявитель
Фирма "Michell Instruments Ltd.", Великобритания
СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 127 |
| Найдено поверителей | 12 |
| Успешных поверок (СИ пригодно) | 121 (95%) |
| Неуспешных поверок (СИ непригодно) | 6 (5%) |
| Актуальность информации | 19.11.2024 |
Поверители
Скачать
| 72593-18: Описание типа СИ | Скачать | 105.2 КБ | |
| 72593-18: Методика поверки УБЖК.413614.003МП | Скачать | 409.4 КБ |
Описание типа
Назначение
Гигрометры портативные MDM300 (далее по тексту - гигрометры) предназначены для измерений температуры точки росы в газовых средах.
Описание
Принцип действия гигрометров основан на сорбционном методе измерения температуры точки росы. Сенсор влажности преобразователей состоит из трех слоев, размещенных на керамической подложке: двух пористых проводящих слоев, разделенных активным сорбирующим слоем. Тем самым сенсор влажности представляет собой миниатюрный конденсатор. Молекулы воды из анализируемого газа свободно проникают сквозь проводящий слой в сорбирующий. Молекулы воды обладают высоким дипольным моментом, поэтому их присутствие в сорбирующем слое изменяет диэлектрическую проницаемость среды между проводящими слоями (обкладками конденсатора), тем самым изменяя ёмкость конденсатора.
Гигрометры выпускаются в двух модификациях:
MDM300 - базовая модификация гигрометров
MDM300 I.S. - модификация для применения во взрывоопасных средах (вид взрывозащиты - искробезопасные цепи)
Гигрометры модификации MDM300 I.S. имеют сертификат соответствия требованиям Технического регламента таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», а также сертификаты ATEX и IECEx.
Гигрометры выпускаются в исполнениях H, H1, M и L, отличающихся диапазоном измерений температуры точки росы.
В зависимости от условий и способов применения гигрометры могут комплектоваться дополнительными принадлежностями или входить в комплект поставки систем для определения влажности.

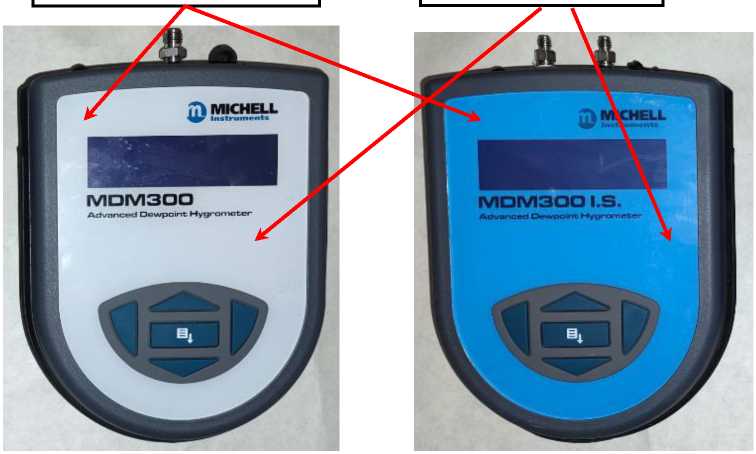

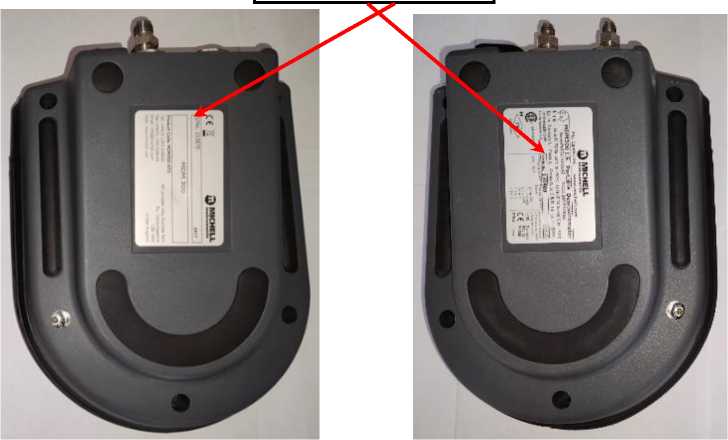

Общий вид гигрометров и обозначение места нанесения знака поверки представлены на рисунке 1. Пломбировка гигрометров от несанкционированного доступа не предусмотрена.
Рисунок 1 - Общий вид гигрометров портативных MDM300 модификаций MDM300 I.S. и MDM300
Программное обеспечение
Программное обеспечение (далее - ПО) гигрометров - встроенное, предназначено для обеспечения работы гигрометров в соответствии с их техническими и метрологическими характеристиками. Метрологические характеристики преобразователей оценены с учетом влияния на них встроенного ПО. Встроенное ПО по уровню защиты ПО средства измерения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», согласно Р 50.2.077-2014, и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных изменений метрологически значимой части ПО СИ и измеренных данных.
Встроенная версия ПО выводится на дисплее в разделе меню INFO. Идентификационные данные встроенного ПО гигрометров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение | ||
|
MDM300 |
MDM300 I.S. | ||
|
Идентификационное наименование ПО |
36171 |
IGT 36176 |
ISO 36345 |
|
Номер версии (идентификационный номер) ПО |
2.10 |
2.10 |
1.10 |
|
Цифровой идентификатор ПО |
0x3B463782 |
0x38B6BA52 |
0x38B4AB0D |
|
Алгоритм вычисления контрольной суммы ПО |
MD5 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
MDM300, MDM300 I.S. | |
|
Диапазон измерений температуры точки росы, °С - для исполнения H - для исполнения H1 - для исполнения M - для исполнения L Диапазон показаний температуры точки росы, °С |
от -80 до +20 от -40 до +20 от -80 до -40 от -100 до +20 от -100 до +20 |
|
Пределы допускаемой абсолютной погрешности температуры точки росы, °С |
±1,0 в диапазоне от -60 (включительно) до +20 ° С ±2,0 в диапазоне от -100 до -60 ° С |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее давление исследуемого газа, не более, МПа |
25,0 |
|
Подача исследуемого газа через блок отбора проб, л/мин - MDM300 - MDM300 I.S. |
от 0,2 до 2,0 от 0,2 до 0,5 |
|
Напряжение питания, В |
4,8 от четырех NiMH аккумуляторов |
|
Потребляемая мощность, Вт, не более |
5 |
|
Степень защиты оболочки |
IP66 |
|
Избыточное давление газа, которое выдерживает измерительная камера гигрометра, МПа |
35,0 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % |
от -20 до +50 от 70 до 130 до 90, без конденсации влаги |
|
Г абаритные размеры, мм, не более - высота - ширина - длина |
90 170 218 |
|
Масса, кг, не более - MDM300 - MDM300 I.S. |
1,35 1,50 |
Знак утверждения типа
наносится на корпус гигрометра методом аппликации и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений.
|
Наименование |
Количество |
|
Гигрометр портативный MDM300 или MDM300 I.S. |
1 |
|
Зарядное устройство |
1 |
|
Сумка или кейс для переноски |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Свидетельство о первичной поверке |
1 |
|
По отдельному заказу гигрометры могут комплектоваться дополнительными принадлежностями | |
Поверка
осуществляется по документу УБЖК.413614.003МП «Гигрометры портативные MDM300. Методика поверки», утвержденному Восточно-Сибирским филиалом ФГУП «ВНИИФТРИ» 23.03.2018 г.
Основные средства поверки:
генератор влажного газа Michell Instruments модификации VDS-3, ГР № 48434-11.
Диапазон температуры точки росы от минус 100 до плюс 20 °С. Пределы допускаемой абсолютной погрешности при воспроизведении температуры точки росы ± 0,2 °С
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке гигрометра.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
Техническая документация Фирмы «Michell Instruments Ltd», Великобритания
