Система измерений количества и показателей качества нефти № 630 ПСП "Уральская" ООО "УНК-Пермь"
| Номер в ГРСИ РФ: | 72609-18 |
|---|---|
| Производитель / заявитель: | ЗАО "ИМС Инжиниринг", г.Москва |
Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 72609-18 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 630 ПСП "Уральская" ООО "УНК-Пермь" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 53339fb1-6400-f91b-b1e1-ed15dc40493d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО "ИМС Инжиниринг", г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
72609-18: Описание типа
2024-72609-18.pdf
|
Скачать | 1 MБ | |
|
72609-18: Методика поверки
2024-mp72609-18.pdf
|
Скачать | 6.4 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия системы основан на использовании прямого метода динамических измерений массы нефти с применением счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят измерительные компоненты, приведенные в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик-расходомер массовый Micro Motion моделей DS, DH, DT, DL, CMF, F, R, T, CNG 050, H, LF, модели CMF 300 с измерительными преобразователями 2700 (далее - МР) |
13425-06 |
Продолжение таблицы 1
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчик-расходомер массовый Micro Motion, модели CMF (далее - МР) |
45115-16 |
|
Термопреобразователи сопротивления платиновые серии 65 |
22257-01; 22257-05 |
|
Преобразователи измерительные 644 |
14683-04 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
|
Преобразователи измерительные 244 к датчикам температуры |
14684-00 |
|
Преобразователи измерительные Rosemount 644, Rosemount 3144P |
56381-14 |
|
Преобразователи давления измерительные 3051 фирмы FisherRosemount |
14061-94 |
|
Преобразователи давления измерительные 3051 |
14061-99; 14061-04; 14061-15 |
|
Датчики давления Метран-150 |
32854-13 |
|
Преобразователь плотности жидкости измерительный модели 7835 |
15644-01 |
|
Преобразователь плотности и вязкости жидкости измерительный модели 7829 |
15642-01 |
|
Влагомеры нефти поточные УДВН-1пм |
14557-05; 14557-15 |
|
Счетчик жидкости турбинный CRA/MRT 97 |
22214-01 |
|
Контроллеры измерительные FloBoss S600+ (далее - ИВК) |
64224-16 |
|
Барьеры искробезопасности НБИ |
59512-14 |
|
Установка поверочная на базе счетчика-расходомера массового CMF 300 (далее - ПУ) |
88027-23 |
В состав СИКН входят измерительные каналы массы и массового расхода, метрологические характеристики которых, приведены в таблице 6.
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих основных функций:
- автоматические измерения массы нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности и вязкости нефти;
- вычисления массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в аккредитованной испытательной лаборатории;
- измерения давления и температуры нефти автоматические и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- автоматические измерения плотности и вязкости нефти, объемной доли воды в нефти, разности давления на фильтрах;
- проведение поверки и контроля метрологических характеристик (КМХ) рабочего и резервного МР с помощью ПУ на месте эксплуатации без нарушения процесса эксплуатации СИКН;
- проведение поверки и КМХ ПУ с помощью передвижной поверочной установки;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализацию нарушений установленных границ;
- защиту информации от несанкционированного доступа программными средствами.
Конструкцией СИКН предусмотрено место нанесения заводского номера. Заводской номер наносится на маркировочную табличку методом лазерной гравировки, установленную на стене технологического блока СИКН. Единичный экземпляр СИКН имеет заводский номер № 01. Маркировочная табличка представлена на рисунке 1.

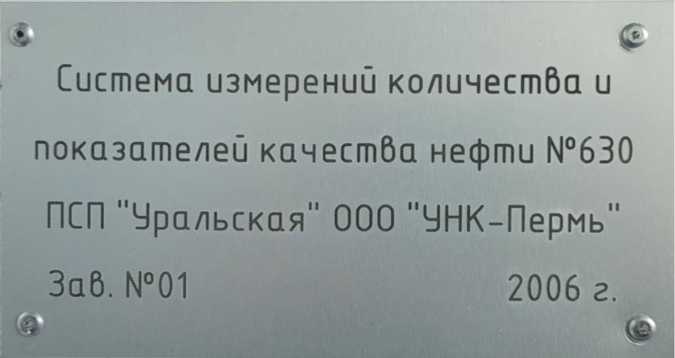

Рисунок 1 - Маркировочная табличка
Для исключения возможности несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, в конструкции СИКН предусмотрены места установки пломб со знаками поверки. Знак поверки наносится методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах МР и пломбы, установленные на контровочной проволоке, охватывающей корпус преобразователя 2700 и пропущенные через отверстия, проделанные с передней стороны шкафа системы сбора и обработки информации.
Общий вид СИКН представлен на рисунках 2 и 3. Схемы установки пломб для защиты от несанкционированных настройки и вмешательства представлены на рисунках 4 и 5.

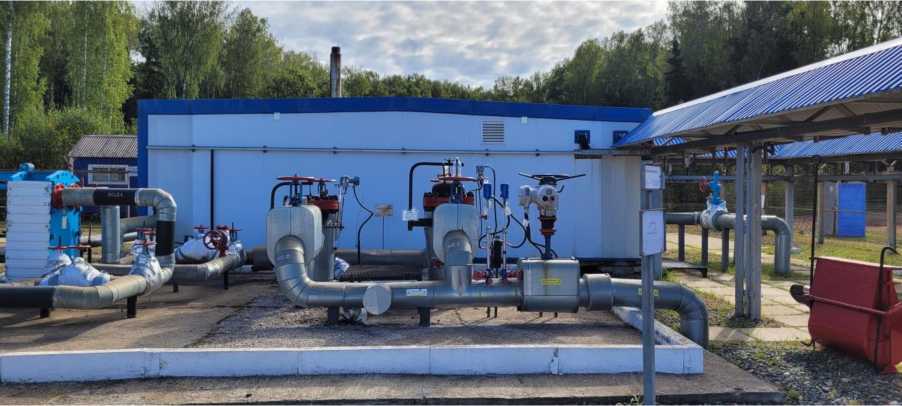

Рисунок 2 - Общий вид СИКН (снаружи)

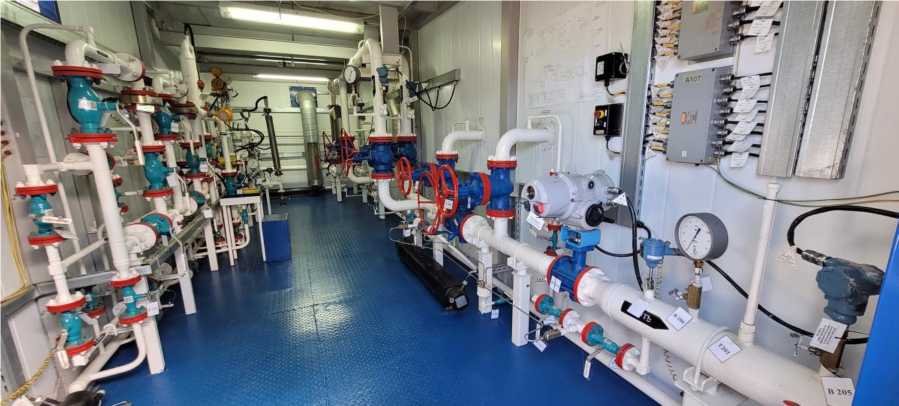

Рисунок 3 - Общий вид СИКН (изнутри)
Место установки пломбы со знаком поверки
Место установки пломбы со знаком поверки

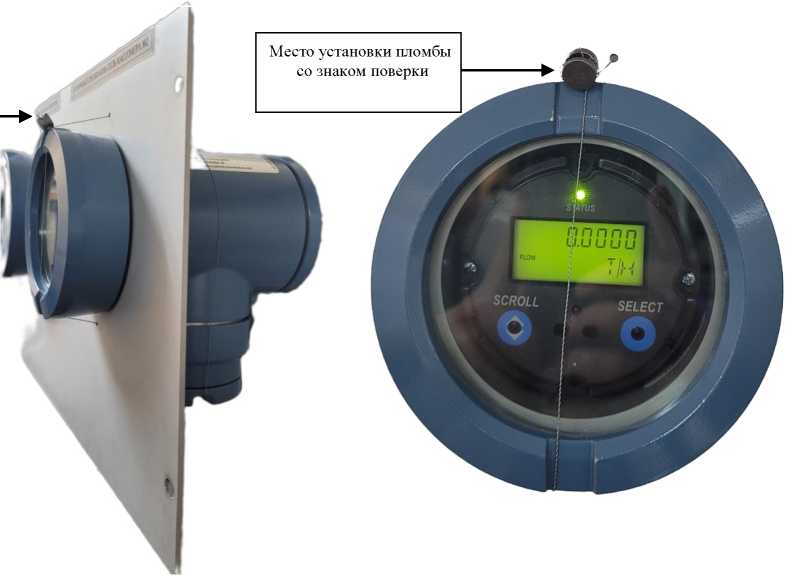

Рисунок 4 - Места нанесения знака поверки на измерительном преобразователе МР
Место установки пломбы со знаком поверки
Рисунок 5 - Места нанесения знака поверки на преобразователе 2700
Программное обеспечение
СИКН имеет программное обеспечение (ПО), реализованное в ИВК и компьютерах автоматизированного рабочего места (АРМ) оператора, реализованного на базе комплекса ПО «OilQual», и обеспечивает реализацию функций СИКН. Идентификационные данные ПО СИКН указаны в таблицах 2 и 3. Метрологические характеристики СИКН указаны с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
|
Таблица 2 - Идентификационные данные ПО ИВК и АРМ оператора | |||
|
Идентификационные данные (признаки) |
Значение | ||
|
ИВК (основное) |
ИВК (резервное) |
АРМ оператора (основное, резервное) | |
|
Идентификационное наименование ПО |
- |
- |
OilQual |
|
Номер версии (идентификационный номер ПО) |
06.30/30 |
06.26b/26b |
2.0 |
|
Цифровой идентификатор ПО |
e508 |
5ad1 |
D612171D |
Таблица 3 - Идентификационные данные ПО МР
|
Идентификационные данные (признаки) |
Значение | ||
|
Электронный преобразователь 2700 |
Базовый процессор модели 700 |
Базовый процессор модели 800 | |
|
Идентификационное наименование ПО |
2000 series firmware |
CP SW 700 |
CP SW 800 |
|
Номер версии (идентификационный номер ПО) |
Не ниже 3.4 |
Не ниже 2.5 |
Не ниже 4.14 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Метрологические, основные технические характеристики СИКН, показатели измеряемой среды и метрологические характеристики измерительных каналов приведены в таблицах 4, 5 и 6.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массового расхода нефти*, т/ч |
от 27 до 57 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
* Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 5 - Основные технические характеристики СИКН
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 «Нефть. Общие технические условия» |
|
Количество измерительных линий, шт. |
2 (1 рабочая,1 резервная) |
|
Диапазон избыточного давления измеряемой среды, МПа |
от 1,2 до 2,9 |
|
Диапазон температуры измеряемой среды, °С |
от +5 до +30 |
|
Физико-химические свойства измеряемой среды: | |
|
Вязкость кинематическая нефти в рабочем диапазоне температуры, мм2/с (сСт), не более |
40 |
|
Плотность нефти при рабочих условиях, кг/м3 |
от 850 до 950 |
|
Давление насыщенных паров, кПа (мм рт.ст.), не более |
66,7 (500) |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
периодический |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22, 380±38 50±1 |
|
Условия эксплуатации: - температура наружного воздуха, °С - температура воздуха в помещениях, где установлено оборудование СИКН, °С |
от -35 до +37 от +5 до +30 |
Таблица 6 - Метрологические характеристики измерительных каналов
|
Номер ИК |
Наименование ИК |
Количество ИК (место установки) |
Состав ИК |
Диапазон измерений |
Пределы допускаемой погрешности ИК | |
|
Первичный измерительный преобразователь |
Вторичная часть | |||||
|
1.1 |
Массы и массового расхода нефти |
1 (БИЛ1), ИЛ2) № 1) |
МР3) |
ИВК |
от 27 до 57 т/ч |
±0,25 % (относительная) |
|
1.2 |
Массы и массового расхода нефти |
1 (БИЛ1), ИЛ2) № 2) |
МР3) |
ИВК |
от 27 до 57 т/ч |
±0,25 % (относительная) |
|
1) Блок измерительных линий. 2) Измерительная линия. 3) Счетчик-расходомер массовый Micro Motion моделей DS, DH, DT, DL, CMF, F, R, T, CNG 050, H, LF, модели CMF 300 с измерительным преобразователем 2700, регистрационный номер 13425-06 или счетчик-расходомер массовый Micro Motion, модели CMF, регистрационный номер 45115-16. | ||||||
Знак утверждения типа
в нижней части титульного листа инструкции по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 7.
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь», заводской № 01 |
_ |
1 шт. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» ФР.1.29.2023.46476.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 6.1.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
