Расходомеры газа ультразвуковые FGM 160
| Номер в ГРСИ РФ: | 72610-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Fluenta AS", Норвегия |
Расходомеры газа ультразвуковые FGM 160 (далее - расходомеры) предназначены для измерений объемного расхода, объема газа в рабочих и стандартных условиях, массового расхода (без нормирования погрешности) различных агрессивных и неагрессивных газов, в том числе попутного нефтяного и факельных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72610-18 |
| Наименование | Расходомеры газа ультразвуковые |
| Модель | FGM 160 |
| Страна-производитель | ПОЛЬША |
| Срок свидетельства (Или заводской номер) | 20.09.2023 |
Производитель / Заявитель
Компания "FLUENTA AS", Норвегия, производственный филиал "Masteres Sp. z.o.o.", Польша
ПОЛЬША
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 25 |
| Найдено поверителей | 5 |
| Успешных поверок (СИ пригодно) | 22 (88%) |
| Неуспешных поверок (СИ непригодно) | 3 (12%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72610-18: Описание типа СИ | Скачать | 142.2 КБ | |
| 72610-18: Методика поверки МП 2550-0303-2018 | Скачать | 748.8 КБ |
Описание типа
Назначение
Расходомеры газа ультразвуковые FGM 160 (далее - расходомеры) предназначены для измерений объемного расхода, объема газа в рабочих и стандартных условиях, индикации массового расхода (без нормирования погрешности) различных агрессивных и неагрессивных газов, в том числе попутного нефтяного и факельных газов.
Описание
Принцип действия расходомеров основан на время-импульсном методе измерения расхода газа. Он заключается в измерении времени прохождения ультразвуковых импульсов по направлению потока газа в трубопроводе и против него. Разность значений этих времен пропорциональна скорости движения газа по трубопроводу. Зная площадь внутреннего сечения трубопровода, вычисляется объемный расход и объем газа. Возбуждение ультразвуковых импульсов производится датчиками, которые устанавливаются на прямолинейный участок трубопровода соосно под углом к оси трубопровода.
Конструктивно расходомер состоит из двух ультразвуковых датчиков, осуществляющих передачу и прием ультразвуковых сигналов и устанавливаемых на трубопроводе, а также полевого компьютера, подключаемого к датчикам посредством кабелей, содержащего местный пульт управления со встроенным жидкокристаллическим экраном.
В состав расходомеров могут также входить датчики температуры Rosemount 3144P (рег. номер 63889-16) и давления газа Rosemount 3051Т (рег. номер 14061-15).
В стандартном исполнении расходомер поддерживает следующие выходные сигналы:
- 6 аналоговых выходов 4-20 мА;
- HART-выход;
- импульсный выход;
- частотный выход;
- RS422 / RS485;
- 2-/4-х жильный протокол Modbus;
- Fieldbus,
В специальном исполнении возможно оснащение расходомера выходом по протоколу TCP-IP через дополнительный конвертер.
На дисплей полевого компьютера расходомера или любые выходы могут выводиться следующие величины (в единицах системы СИ и других):
- объемный расход газа в рабочих условиях, приведенный к нормальным условиям (0°C, 101,325 кПа) или к стандартным условиям (20°C, 101,325 кПа);
- массовый расход и масса газа (без нормирования погрешности);
- молярная масса газа (без нормирования погрешности);
- плотность газа в нормальных условиях (без нормирования погрешности);
- плотность газа в рабочих условиях (без нормирования погрешности);
- давление газа;
- температура газа;
- скорость звука в газе (по расширенному протоколу ModBus, без нормирования
погрешности);
- скорость потока газа (по расширенному протоколу Modbus).
Питание расходомеров в зависимости от исполнения обеспечивается:
- в стандартном исполнении (20-32 В постоянного тока);
- в специальном исполнении через преобразователь переменного тока в корпусе Exd, с солнцезащитным экраном.
Общий вид расходомеров показан на рисунке 1.
__ Места пломбирования
а) Полевой компьютер расходомера газа ультразвукового FGM 160

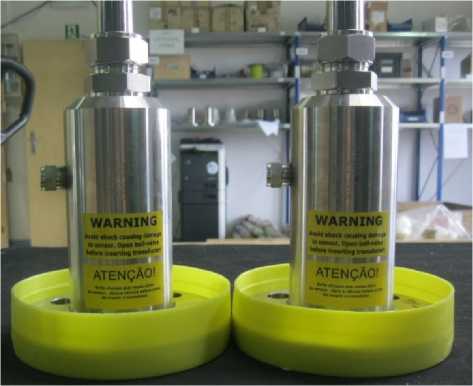

б) Датчики расходомера газа ультразвукового FGM 160
Рисунок 1- Общий вид расходомера и мест пломбирования
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит считывание сигналов ультразвуковых датчиков, преобразует их в цифровую форму для последующей обработки с использованием параметров настройки. По окончании измерений формируются выходные сигналы, пропорциональные результатам измерений, и происходит переход к следующему циклу работы.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО расходомеров и измерительную информацию. Защита встроенного ПО реализована с помощью многоуровневой парольной защиты
Таблица 1-Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения | |||
|
Идентификационное наименование ПО |
DSP |
P&T |
I/O |
UFM Manager |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.058 |
не ниже 0.257 |
не ниже 1.007 |
не ниже 1.015 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Нормирование метрологических характеристик расходомера проведено с учетом того,
что встроенное программное обеспечение является неотъемлемой частью расходомеров.
Уровень защиты ПО в соответствие с Р 50.2.077-2014 - «средний».
Технические характеристики
Таблица 2-Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр номинальный (DN) |
от 150 до 1800 |
|
Диапазон показаний скорости потока газа, м/с |
от 0,03 до 120 |
|
Диапазон измерений объемного расхода газа в рабочих условиях, м3/ч |
от S-Vmiif3600 до S'Vmax 3600, где S - площадь поперечного сечения трубопровода, м2; Vmin и Vmax - наименьшая и наибольшая скорости потока газа, м/с |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа в рабочих условиях, % Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным или нормальным условиям**, % - при применении преобразователей температуры с абсолютной погрешностью не более ±0,2 °С и преобразователей абсолютного давления с приведенной к верхнему пределу измерений давления погрешностью не более 0,5 %*** - без применения датчиков температуры и давления |
±2,5 (±1,0*) ±2,5 (±1,0*) ±5 |
|
* по заказу * * с учетом относительной погрешности приведения объемного расхода и объема газа к стандартным или нормальным условиям, в соответствии с методикой, приведенной в эксплуатационном документе * ** верхний предел измерений давления преобразователем давления должен соответствовать максимальному давлению в трубопроводе | |
Таблица 3-Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты от воздействия окружающей среды: - полевой компьютер - ультразвуковые датчики |
IP66 IP66 |
|
Напряжение питания постоянного тока, В |
от 20 до 32 |
|
Потребляемая мощность, Вт, не более |
13 |
|
Габаритные размеры полевого компьютера, мм, не более глубина ширина высота |
290 280 470 |
|
Условия эксплуатации: Диапазон температур измеряемой среды, °C Диапазон температур окружающей среды, °C Рабочее давление газа в трубопроводе, кПа |
от -70 до +145 от -40 до +60 от 80 до 1000 (2000*) |
|
Масса полевого компьютера, кг, не более |
18 |
|
Средняя наработка на отказ, ч |
87600 |
|
Полный срок службы, лет |
25 |
|
Маркировка взрывозащиты: - полевой компьютер - ультразвуковые датчики |
1Ex de [ia Ga] IIC T6 Gb 0Ex ia IIC Т4/Т5/Т6 Ga |
|
*-без нормирования погрешности | |
Знак утверждения типа
наносится на титульный лист паспорта или руководства по эксплуатации расходомера методом печати и на корпус полевого компьютера методом наклейки
Комплектность
Таблица 4-Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Расходомер газа ультразвуковой, в составе: |
FGM 160 |
1 шт. | |
|
Полевой компьютер |
FGM 160 |
1 шт. | |
|
Ультразвуковые датчики |
TFS ultrasonic sensor |
2 шт. | |
|
Кабели соединительные датчиков ультразвуковых |
RFOU(i) |
2 шт. |
Длина кабелей от 3 до 50 м в зависимости от заказа |
|
Барьер искрозащиты |
- |
1 шт. |
Поставляется по специальному заказу |
|
Монтажный комплект |
- |
1 шт. |
Поставляется по специальному заказу |
|
Датчик температуры |
Rosemount 3144P |
1 шт. |
Поставляется по специальному заказу |
|
Датчик давления |
Rosemount 3051Т |
1 шт. |
Поставляется по специальному заказу |
|
Конвертер TCP-IP |
MOXA MGate™ MB3180 или аналог |
1 шт. |
Поставляется по специальному заказу |
|
Ящик упаковочный |
- |
1шт. | |
|
Руководство по эксплуатации |
1 экз. | ||
|
Методика поверки |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
Техническая документация фирмы-изготовителя
