Счетчики воды СВТ
| Номер в ГРСИ РФ: | 72647-18 |
|---|---|
| Производитель / заявитель: | ООО "Элехант", г.Омск |
Счетчики воды СВТ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003, протекающей в системах холодного и горячего водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72647-18 |
| Наименование | Счетчики воды |
| Модель | СВТ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 27.09.2023 |
Производитель / Заявитель
ООО "Элехант", г.Омск
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 6 лет |
| Зарегистрировано поверок | 5900 |
| Найдено поверителей | 10 |
| Успешных поверок (СИ пригодно) | 5900 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 20.04.2024 |
Поверители
Скачать
| 72647-18: Описание типа СИ | Скачать | 178.7 КБ | |
| 72647-18: Методика поверки ОЦСМ 040196-2018 МП | Скачать | 900.8 КБ |
Описание типа
Назначение
Счетчики воды СВТ (далее по тексту - счетчики) предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СНиП 41-02-2003, протекающей в системах холодного и горячего водоснабжения.
Описание
Принцип действия счетчиков основан на измерении числа оборотов под действием потока воды крыльчатки, пропорциональных значению объема воды, протекающей через счетчик. Число оборотов крыльчатки в электронном блоке преобразуется в величину объема воды, регистрируется нарастающим итогом и передается на выносной индикатор по радиоканалу.
Дополнительно счетчики измеряют:
- температуру воды с помощью встроенного датчика температуры;
- возможность дополнительно измерять объем воды с температурой выше/ниже установленного порогового значения температуры.
Счетчики воды СВТ являются универсальными и могут быть использованы для измерений объема, как холодной, так и горячей воды.
Счетчики состоят из герметичного корпуса с фильтром, крыльчатки с магнитной полумуфтой, находящейся в герметичном корпусе, встроенного термометра сопротивления и электронного блока.
Счетчики выпускаются в следующих модификациях: СВТ-15, СВТ-20, которые
отличаются диаметром условного прохода патрубка (номинальный диаметр 15 и 20 мм соответственно).
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

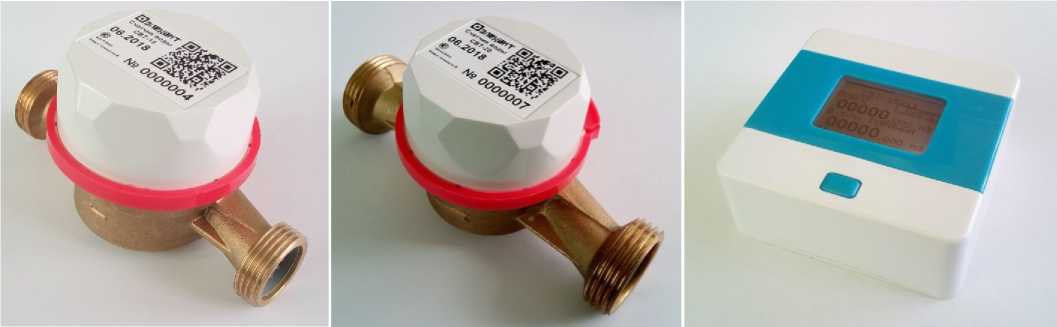

а) б) в)
а) - Счетчик СВТ-15
б) - Счетчик СВТ-20 в) - Выносной индикатор
Рисунок 1 - Общий вид счетчиков

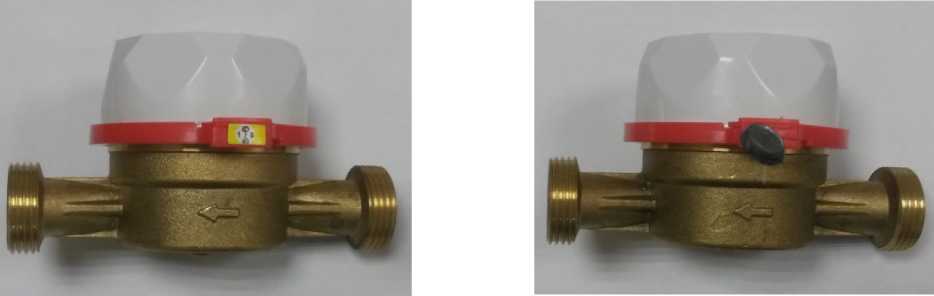

а) б)
а) - Пломбировка с помощью саморазрушающейся наклейкой
б) - Пломбировка с помощью свинцовой (или пластиковой) пломбы
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) счетчиков по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию: разъем программирования скрыт под корпусом, который пломбируется. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО выносного индикатора по аппаратному обеспечению является встроенным и предназначено для приема и отображения измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО «Счетчики Элехант» предназначено для установки на мобильные устройства под управлением операционной системы Android или iOS (доступно на сайте завода-изготовителя) и предназначено для приема и отображения измерительной информации. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
встроенное ПО счетчика |
встроенное ПО выносного индикатора |
ПО «Счетчики Элехант» | |
|
Идентификационное наименование ПО |
E_SVT.hex |
Элехант Дисплей |
Счетчики Элехант |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
не ниже 1.3.5 |
не ниже 3.0.0 |
|
Цифровой идентификатор ПО |
недоступен |
недоступен |
недоступен |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
СВТ-15 |
СВТ-20 | |
|
Расход воды, м3/ч: - минимальный Q min |
0,03 |
0,05 |
|
- переходный Q t |
0,12 |
0,20 |
|
- номинальный Q n |
1,50 |
2,50 |
|
- максимальный Q max |
3,00 |
5,00 |
|
Порог чувствительности, м3/ч, не более |
0,015 |
0,025 |
|
Пределы допускаемой относительной погрешности измерений объема, %: - в диапазоне расходов от Q min до Q t |
±5,0 | |
|
- в диапазоне от Q t (включительно) до Q max |
±2,0 | |
|
Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064/1-77) |
В | |
|
Цена наименьшего деления выносного индикатора, м3 |
0,001 | |
|
Емкость выносного индикатора, м3 |
99999,999 | |
|
Диапазон измерений температуры воды, °С |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,0 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
СВТ-15 |
СВТ-20 | |
|
Диаметр условного прохода, мм |
15 |
20 |
|
Максимальное рабочее давление, МПа |
1,0 |
1,0 |
|
Потеря давления при максимальном расходе воды, МПа, не более |
0,10 |
0,15 |
|
Параметры встроенного элемента питания: - напряжение, В |
3,0 | |
|
- емкость, мА^ч |
800 | |
|
Габаритные размеры счетчиков, мм, не более: - высота |
75 | |
|
- ширина |
80 | |
|
-длина |
130 | |
|
Габаритные размеры выносного индикатора, мм, не более: - высота |
33 | |
|
- ширина |
65 | |
|
-длина |
65 | |
|
Масса, кг, не более: - счетчиков |
0,5 | |
|
- выносного индикатора |
0,1 | |
|
Условия эксплуатации: - температура воды, °С |
от +5 до +95 | |
|
- температура окружающего воздуха, °С |
от +5 до +50 | |
|
- относительная влажность воздуха при температуре +35 °С, %, не более |
95 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
|
Диапазон задаваемых пороговых значений температуры, °С |
от +20 до +60 * | |
|
* - Пороговое значение температуры указывается в паспорте. | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
СВТ-15 СВТ-20 | |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - счетчиков - выносного индикатора |
IP68 IP40 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на этикетку счетчиков, размещенную на корпусе счетчика, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды СВТ |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 комплект |
|
Выносной индикатор |
- |
1 шт.* |
|
Паспорт |
ЭЛХТ.407279.002 ПС |
1 экз. |
|
Методика поверки |
ОЦСМ 040196-2018 МП |
1 экз. в один адрес |
|
* - поставляется в соответствии с заказом | ||
Поверка
осуществляется по документу ОЦСМ 040196-2018 МП «ГСИ. Счетчики воды СВТ. Методика поверки», утвержденной ФБУ «Омский ЦСМ» 25.06.2018 г.
Основные средства поверки:
- рабочий эталон единицы объемного расхода и объема жидкости (воды) 3-го разряда по Государственной поверочной схеме для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости в диапазоне значений от 0,03 до 2,75 м3/ч с соотношением пределов допускаемой относительной погрешности эталона к пределам допускаемой относительной погрешности поверяемого счетчика не менее 1:3;
- термометр лабораторный электронный ЛТ-300 (рег. №61806-15): пределы
допускаемой абсолютной погрешности измерений в диапазоне измеряемых температур от -50,00 до +199,99 °С ±0,05 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится:
- в паспорт и на счетчик при первичной поверке;
- на свидетельство о поверке и на счетчик при периодической поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия
ЭЛХТ.407279.002 ТУ Счетчики воды СВТ. Технические условия
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256
