Блоки связи с ДПС БС-ДПС
| Номер в ГРСИ РФ: | 72650-18 |
|---|---|
| Производитель / заявитель: | ООО "НПО САУТ", г.Екатеринбург |
Блоки связи с ДПС БС-ДПС (далее - блоки связи, БС-ДПС) предназначены для измерений и преобразований, поступающих с датчиков угла поворота количества импульсов и частоты их следования, в значения пройденного пути и скорости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72650-18 |
| Действует | по 27.09.2029 |
| Наименование | Блоки связи с ДПС |
| Модель | БС-ДПС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d60ca661-5b62-cacf-e09f-69d73379cf8d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное объединение САУТ" (ООО "НПО САУТ"), г. Екатеринбург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
14758
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14745 (100%) |
| Неуспешных поверок (СИ непригодно) | 13 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
72650-18: Описание типа
2024-72650-18.pdf
|
Скачать | 356.7 КБ | |
|
72650-18: Методика поверки
2024-mp72650-18.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Блоки связи с ДПС БС-ДПС (далее - блоки связи) предназначены для измерений и преобразований, поступающих с датчиков угла поворота количества импульсов и частоты их следования, в значения пройденного пути и скорости.
Описание
Принцип действия блоков связи основан на преобразовании электрических импульсных сигналов, поступающих от датчиков угла поворота утверждённого типа, и программном вычислении дальности по количеству импульсов, а скорости - по частоте следования импульсов.
Блоки связи состоят из корпуса с крепёжными планками и передней крышкой. В корпусе блоков связи установлены блочные части соединителей для внешних потребителей, подключения датчиков угла поворота, подачи напряжения питания и линии связи. На переднюю крышку выведены индикаторы исправности датчиков угла поворота (ДПС). Сброс информации о неисправности ДПС производится нажатием кнопки «СБРОС», находящейся на верхней части корпуса блоков связи. Внутри блоки связи состоят из двух печатных плат с расположенными на них элементами.
Блоки связи выпускаются в следующих модификациях, представленных в таблице 1.
Заводской номер, состоящий из арабских цифр, наносится краской, лазером или иным пригодным способом на маркировочную табличку, закреплённую на верхней боковой поверхности корпуса блоков связи.
Таблица 1 - Модификации блоков связи
|
Модификация |
Диапазон измеряемой скорости, км/ч |
Количест во систем-потребит елей |
Подде ржка линии связи can |
Поддержка линии связи SA, SB и выявление скольжения колёсных пар |
Количество источников питания постоянного тока | ||||
|
0-250 |
0-300 |
0-500 |
2 |
5 |
1 |
2 | |||
|
БС-ДПС |
+ |
- |
- |
+ |
- |
- |
- |
+ |
- |
|
БС-ДПС-5 |
+ |
- |
- |
- |
+ |
- |
- |
+ |
- |
|
БС-ДПС-БЗС |
+ |
- |
- |
+ |
- |
- |
+ |
+ |
- |
|
БС-ДПС/М-CAN |
- |
+ |
- |
+ |
- |
+ |
- |
+ |
- |
|
БС-ДПС/М-БЗС-CAN |
- |
+ |
- |
+ |
- |
+ |
+ |
+ |
- |
|
БС-ДПС/М-САХ-02 |
- |
- |
+ |
+ |
- |
+ |
- |
- |
+ |
|
БС-ДПС/М-БЗС-САХ-02 |
- |
- |
+ |
+ |
- |
+ |
+ |
- |
+ |
|
БС-ДПС/М-БЗС-САХ-02-А |
- |
- |
+ |
+ |
- |
+ |
+ |
- |
+ |
Ограничение доступа к местам настройки (регулировки) осуществляется путем наклейки пломбы на винт крепления передней крышки блоков связи.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

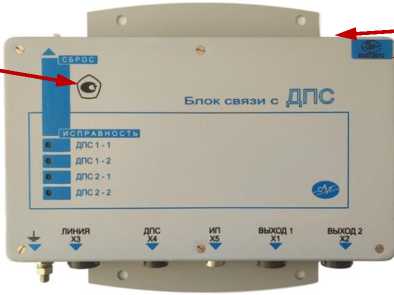

а) БС-ДПС
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

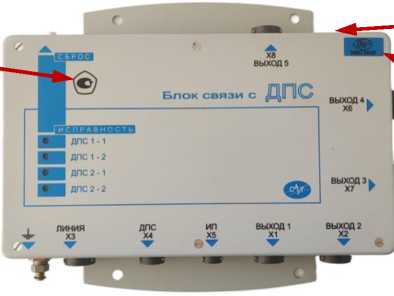

б) БС-ДПС-5
Место нанесения знака утверждения типа
в) БС-ДПС-БЗС
Место нанесения заводского номера
Место пломбировки
Место нанесения знака
утверждения типа
„Место нанесения заводского номера
Место пломбировки

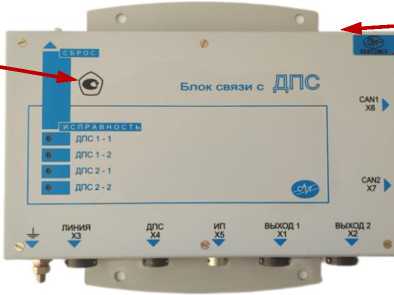

г) БС-ДПС/М-CAN, БС-ДПС/М-САХ-02
утверждения типа
Место нанесения знака
есто нанесения
заводского номера
Место пломбировки

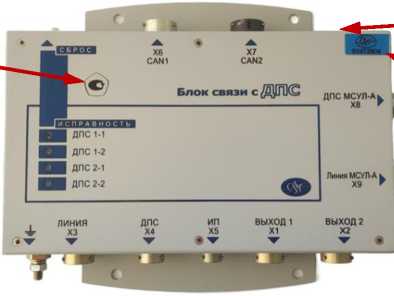

д) БС-ДПС/М-БЗС-CAN, БС-ДПС/М-БЗС-СА^02, БС-ДПС/М-БЗС-САХ-02-А
Рисунок 1 - Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера
Программное обеспечение
Программное обеспечение (ПО) обеспечивает управление режимами работы блоков связи, и на основе данных, полученных от датчиков угла поворота, рассчитывает фактические значения скорости и пройденного пути.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации | ||
|
БС-ДПС |
БС-ДПС-5, БС-ДПС-БЗС |
БС-ДПС/М-CAN, БС-ДПС/М-БЗС-CAN, БС-ДПС/ M-CAN-02, БС-ДПС/М-БЗС-САХ-02, БС-ДПС/М-БЗС-САХ-02-А | |
|
Идентификационное наименование программного обеспечения |
dps.fla |
dps_m.fla |
dps_can.fla |
|
Номер версии (идентификационный номер) программного обеспечения |
Не ниже 20 |
Не ниже 20 |
Не ниже 1.0 |
|
Цифровой идентификатор программного обеспечения |
_ |
_ |
_ |
Технические характеристики
Таблица 3 - Метрологические характеристики средства измерений
|
Наименования характеристики |
Значение для модификации | ||
|
БС-ДПС, БС-ДПС-5, БС-ДПС-БЗС |
БС-ДПС/М-CAN, БС-ДПС/М-БЗС-CAN |
БС-ДПС/М-CAN-02, БС-ДПС/М-БЗС-CAN-02, БС-ДПС/М-БЗС-CAN-02-А | |
|
Диапазон измерений частоты следования импульсов, Гц |
от 1 до 2000 | ||
|
Диапазон преобразований частоты следования импульсов в скорость, км/ч |
от 0 до 250 |
от 0 до 300 |
от 0 до 500 |
|
Ёмкость счётного устройства, м |
65535 |
16777215 | |
|
Диапазон измерений количества импульсов, шт. |
от 0 до N 1) | ||
|
Пределы допускаемой абсолютной погрешности при измерении и преобразовании частоты следования импульсов в скорость, км/ч |
± 1 | ||
|
Наименования характеристики |
Значение для модификации | ||
|
БС-ДПС, БС-ДПС-5, БС-ДПС-БЗС |
БС-ДПС/М-CAN, БС-ДПС/М-БЗС-CAN |
БС-ДПС/М-CAN-02, БС-ДПС/М-БЗС-CAN-02, БС-ДПС/М-БЗС-CAN-02-А | |
|
Пределы допускаемой абсолютной погрешности при измерении и преобразовании количества импульсов в пройденный путь, м |
± 2 | ||
|
1) N = к • L / (п • D), где к = 42 шт. - количество зубьев датчика угла поворота; L - ёмкость счётного устройства БС-ДПС, м; D - диаметр бандажа колеса, м. | |||
Таблица 4 - Основные технические характеристики средства измерений
|
Наименования характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
50 ± 5 |
|
Потребляемая мощность, Вт, не более |
13 |
|
Масса, кг, не более |
1,6 |
|
Габаритные размеры средства измерений, мм, не более: | |
|
- длина |
260 |
|
- ширина |
210 |
|
- высота |
45 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность при температуре +40 °С, %, не более |
98 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
на титульный лист паспорта типографским способом, а также на наклейку, расположенную на передней панели блока связи.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение для модификации |
Количество |
|
Блок связи с ДПС |
БС-ДПС БС-ДПС-5 БС-ДПС-БЗС БС-ДПС/М-СAN БС-ДПС/М-БЗС-СAN БС-Д11С/М-СЛ\-02 БС-Д11С/М-БЗС-СЛ\-02 БС-Д11С/М-БЗС-СЛ\-02-Л |
1 шт.1) |
|
Паспорт: - Блок связи с ДПС БС-ДПС - Блок связи с ДПС БС-ДПС-5 - Блок связи с ДПС БС-ДПС-БЗС - Блок связи с ДПС БС-ДПС/М-CAN - Блок связи с ДПС БС-ДПС/М-БЗС-CAN - Блок связи с ДПС БС-ДПС/М-СА^02 - Блок связи с ДПС БС-ДПС/М-БЗС-СА^02 - Блок связи с ДПС БС-ДПС/М-БЗС-СА^02-А |
01Б.01.00.00 ПС 02Б.18.00.00 ПС 04Б.09.00.00 ПС 04Б.13.00.00-03 ПС 04Б.13.00.00-06 ПС 04Б.13.00.00-08 ПС 04Б.13.00.00-07 ПС 04Б.13.00.00-09 ПС |
1 экз.1) |
|
Руководство по эксплуатации |
01Б.01.00.00-01 РЭ |
1 экз. 2) |
|
Методика поверки |
_ |
1 экз.3) |
|
1) - поставляется в соответствии с заказом. 2) - поставляется в один адрес на CD-диске в соответствии с заказом. 3) - допускается поставлять один экземпляр в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» руководства по эксплуатации «Блок связи с ДПС БС-ДПС. Руководство по эксплуатации» 01Б.01.00.00-01 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
01Б.01.00.00 ТУ Блоки связи с датчиками угла поворота БС-ДПС. Технические условия.
