Счетчики электрической энергии однофазные многофункциональные AM550-E

Номер в ГРСИ РФ: 72676-18
Категория: Счетчики электроэнергии
Производитель / заявитель: Фирма "Iskraemeco", Словения

Счетчики электрической энергии однофазные многофункциональные АМ550-Е (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Скачать

72676-18: Описание типа СИ Скачать 172.5 КБ
72676-18: Методика поверки Скачать 614.5 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72676-18
Наименование Счетчики электрической энергии однофазные многофункциональные
Модель AM550-E
Межповерочный интервал / Периодичность поверки 16 лет
Страна-производитель СЛОВЕНИЯ
Срок свидетельства (Или заводской номер) 27.09.2023
Производитель / Заявитель

Фирма "ISKRAEMECO" (Iskraemeco d.d.), Словения

СЛОВЕНИЯ


Назначение

Счетчики электрической энергии однофазные многофункциональные АМ550-Е (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание

Принцип действия счетчиков основан на измерении входных сигналов напряжения и тока с помощью аналого-цифровых преобразователей и их перемножении с последующей обработкой с помощью специализированного контроллера.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы (шунты). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам.

В зависимости от исполнения, счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали, при появлении разницы значений электроэнергии между измерительными элементами цепей тока фазы и нейтрали учет электроэнергии производится по большему значению.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, позволяющие вести учет электрической энергии по тарифным зонам суток, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейс для подключения к системам автоматизированного учета потребленной электроэнергии в зависимости от модификации счетчика, ЖК-дисплей для просмотра измеряемой информации.

Структура обозначения возможных исполнений счетчика приведена ниже.

Код

АМ550-Е

XX

Х

Х

Х

Номер позиции кода

1

2

3

4

5

Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Позиция кода

Значение кода

1

Счетчик электрической энергии однофазный АМ550-Е

2

В2 - Счетчик непосредственного включения (максимальный ток 100 А) D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 80 А)

3

1    - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии

2    - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии

4

2    - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

3    - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

5

Тип интерфейса для связи.

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.

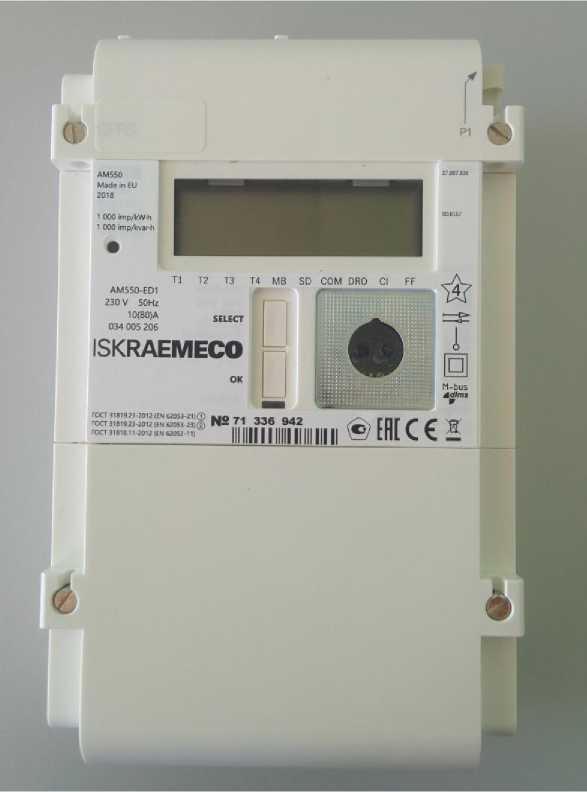

Общий вид счетчиков представлен на рисунке 1.

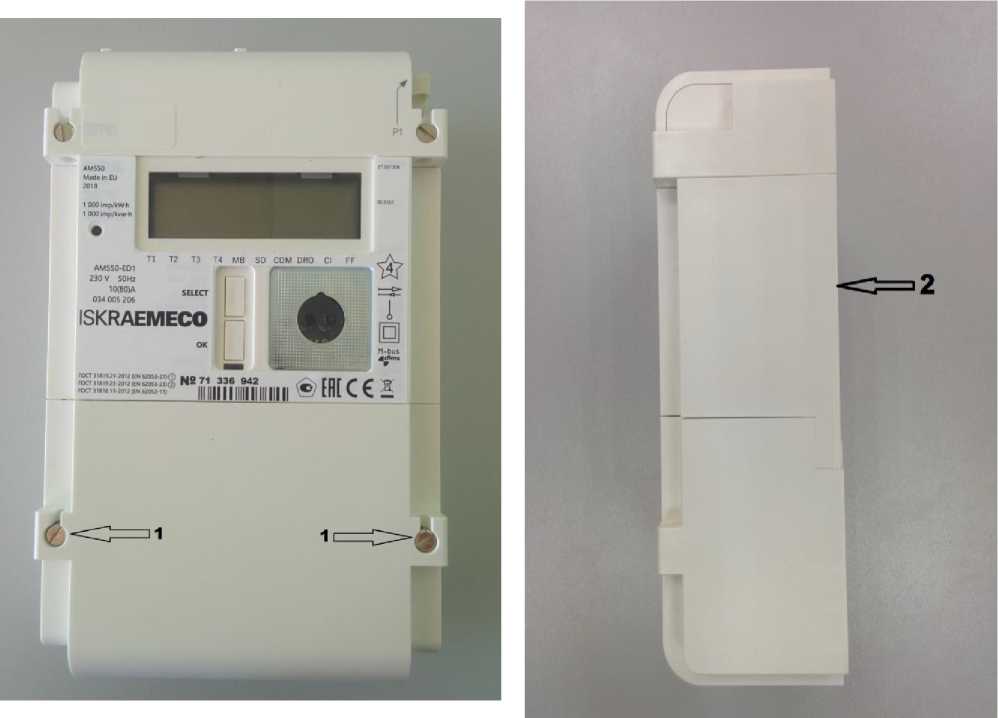

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ -до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 105.

Счетчики обеспечивают учет:

-    текущего времени и даты;

-    активной электрической энергии и мощности;

-    четырехквадрантной реактивной энергии и мощности;

-    суммарной энергии и мощности;

-    мгновенного значения напряжения, тока, коэффициента мощности, частоты.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу, в зависимости от модификации счетчика.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 2.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISK550E B01300000 C02302000 A0230xxxx.hex

Номер версии (идентификационный номер) ПО

ISK550EC02302000

Цифровой идентификатор ПО

E4 50 16 71 26 5D 2A 88 1E 78 6B 9E 60 31 A1 EB 01 17 0F 7B C8 82 A2 88 9B 49 33 77 C6 FD 90 C0 0A 60 F6 04 A9 AD 27 86 17 15 4D E2 96 43 27 A4 F9 E0 82 EE 76 26 D6 EE 04 E5 E1 85 53 17 D96F

Алгоритм вычисления цифрового идентификатора ПО

ECDSA signature

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики счетчиков

Наименование характеристики

Значение

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 1 по ГОСТ 31819.21-2012

-    для счетчиков класса точности 2 по ГОСТ 31819.21-2012

±1

±2

Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 2 по ГОСТ 31819.23-2012

-    для счетчиков класса точности 3 по ГОСТ 31819.23-2012

±2

±3

Таблица 4 - Основные технические характеристики счетчиков

Наименование характеристики

Значение

Номинальное напряжение ином, В

230

Расширенный рабочий диапазон напряжения, В

от 0,8 до 1,15ином

Базовый ток 1б, А

5; 10

Максимальный ток 1макс, А

60; 80; 100

Стартовый ток (чувствительность) 0,0041б, А

1б=5 А

1б=10 А

0,02

0,04

Номинальное значение частоты сети, Гц

50; 60

Постоянная светодиодного выхода счётчика, имп./кВтч (имп./кВАр-ч)

500; 1000

Постоянная импульсного выхода счётчика, имп./кВт-ч (имп./кВАр-ч)

250

Активная и полная потребляемая мощность в цепи напряжения, Вт (В-А), не более

1,7 (9,9)

Полная потребляемая мощность в цепи тока, В-А, не более

0,05

Число единиц разрядов суммирующего устройства

8

Степень защиты корпуса

IP 54

Интерфейсы (связь)

Оптический порт RJ 12 (активный или пассивный) M-Bus (проводной или беспроводной)

G3-PLC GSM/GPRS, RS-485 импульсный выход

Предельный рабочий диапазон температур, °С

от -40 до +70

Предельный диапазон температур хранения и транспортирования, °С

от -40 до +80

Масса, кг, не более

1,1

Г абаритные размеры для модификаций (ВхШхГ), мм, не более

206x130x66

Средняя наработка до отказа, ч, не менее

160 000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию. Комплектность средства измерений

Таблица 5 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии однофазный многофункциональный АM550-E

АM550-E

1

Счетчики электрической энергии трехфазные многофункциональные АM550-Т. Счетчики электрической энергии однофазные многофункциональные АM550-Е. Руководство по эксплуатации

-

1

Счетчик электрической энергии однофазный многофункциональный ^M550-E. Паспорт

-

1

Счетчики электрической энергии однофазные многофункциональные АM550-E.

Методика поверки

411152.001 МП

1

Поверка

осуществляется по документу 411152.001 МП «Счетчики электрической энергии однофазные многофункциональные АМ550-Е. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 июля 2018 г.

Основные средства поверки:

Установки для поверки счетчиков электрической энергии автоматизированные УАПС-1, модификация УАПС-1М. Регистрационный номер в Федеральном информационном фонде № 23832-07.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
