Счетчики электрической энергии трехфазные многофункциональные AM550-T

Номер в ГРСИ РФ: 72677-18
Категория: Счетчики электроэнергии
Производитель / заявитель: Фирма "Iskraemeco", Словения

Счетчики электрической энергии трехфазные многофункциональные АМ550-Т (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.

Скачать

72677-18: Описание типа СИ Скачать 155.9 КБ
72677-18: Методика поверки Скачать 529.2 КБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72677-18
Наименование Счетчики электрической энергии трехфазные многофункциональные
Модель AM550-T
Межповерочный интервал / Периодичность поверки 16 лет
Страна-производитель СЛОВЕНИЯ
Срок свидетельства (Или заводской номер) 27.09.2023
Производитель / Заявитель

Фирма "ISKRAEMECO" (Iskraemeco d.d.), Словения

СЛОВЕНИЯ


Назначение

Счетчики электрической энергии трехфазные многофункциональные АМ550-Т (далее -счетчики) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных четырехпроводных цепях электрической энергии.

Описание

Принцип действия счетчиков основан на преобразовании и измерении напряжения сети, а также измерении напряжения, пропорционального входному току, возникающего в воздушных зазорах петель Роговского. Измерительная схема, преобразующая ток, представляет собой петлю Роговского. В качестве датчика напряжения используется резистивный делитель напряжения.

Сигналы напряжения от цепей напряжения и схемы преобразования тока преобразуются в цифровой код для дальнейшей обработки в микропроцессоре.

Микропроцессор обеспечивает вычисление счетчиком следующих величин:

-    активной энергии и мощности;

-    реактивной энергии и мощности (по квадрантам);

-    полной энергии и мощности;

-    мгновенных значений мощности;

-    мгновенных значений токов в каждой фазе;

-    мгновенных значений фазных напряжений;

-    мгновенных значений коэффициентов мощности (по фазам);

-    частоты напряжения сети;

-    текущего времени и даты.

Измерения выполняются счётчиками автоматически, просмотр результатов измерений на дисплее возможен как в режиме автоматической прокрутки, так и в ручном режиме. На дисплее также отображаются направление потока энергии, действующий тариф, состояние счетчика и другие параметры.

Область применения счетчиков - учет электрической энергии на объектах энергетики, на промышленных предприятиях и в коммунально-бытовой сфере в условиях применения дифференцированных по времени тарифов. Счетчики предназначены для применения как в составе автоматизированных систем учета электрической энергии, так и автономно.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым проводам. Результаты измерений отображаются на жидкокристаллическом дисплее и заносятся в регистры счетчиков, содержимое которых может быть передано по имеющимся информационным интерфейсам во внешние устройства, для которых обеспечена информационная совместимость со счетчиками.

Счетчики имеют встроенные часы реального времени с резервированным питанием от автономного источника. Резервирование питания часов при потере напряжения осуществляется с помощью литиевой-тионихлоридной батареи.

Часы обеспечивают выполнение следующих функций:

-    формирование периодов измерения мощности и профилей нагрузки;

-    ведение внутреннего календаря счетчика, который содержит информацию о годе, месяце, дне, дне недели, часе, минуте, секунде и переходе на следующий год;

-    формирование меток времени каждого события, состоящих из даты, часа, минуты и секунды;

-    смену тарифных программ;

-    фиксацию времени текущих (расчетных) показаний.

Счетчик ведет учет электрической энергии по действующим тарифам (до 12) в соответствии с месячными программами смены тарифных зон (количество месячных программ -до 12, количество недельных программ - до 12). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 105.

Структура обозначения возможных исполнений счетчика приведена ниже.

Код

АМ550-Т

XX

Х

Х

Х

Номер позиции кода

1

2

3

4

5

Исполнения счетчиков отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.

Таблица 1 - Возможные значения позиций кода обозначения

Позиция кода

Значение кода

1

Счетчик электрической энергии трехфазный АМ550-Т

2

D0 - Счетчик непосредственного включения (максимальный ток 60 А) D1 - Счетчик непосредственного включения (максимальный ток 80 А) D2 - Счетчик непосредственного включения (максимальный ток 100 А) D3 - Счетчик непосредственного включения (максимальный ток 120 А) Т1 - Счетчик трансформаторного включения (максимальный ток 6 А)

3

1    - Класс точности 1 по ГОСТ 31819.21-2012 при измерении активной энергии

2    - Класс точности 2 по ГОСТ 31819.21-2012 при измерении активной энергии

4

2    - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

3    - Класс точности 2 по ГОСТ 31819.23-2012 при измерении реактивной энергии

5

Тип интерфейса для связи.

Защита от несанкционированного вмешательства обеспечивается путем установки пломбы, предотвращающей вскрытие корпуса счетчика.

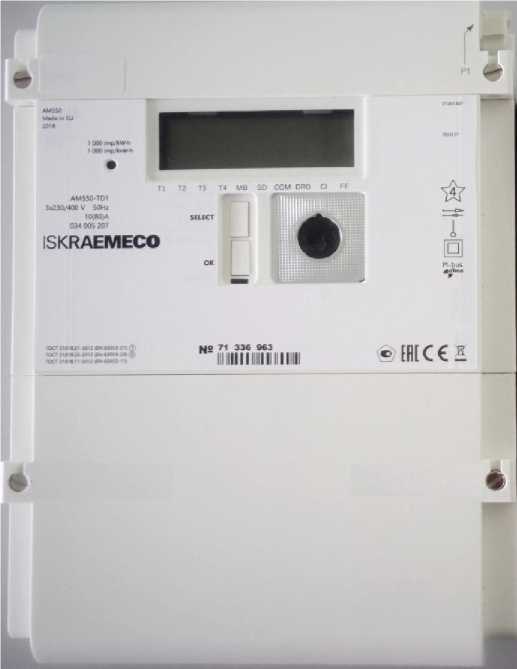

Общий вид счетчиков представлен на рисунке 1.

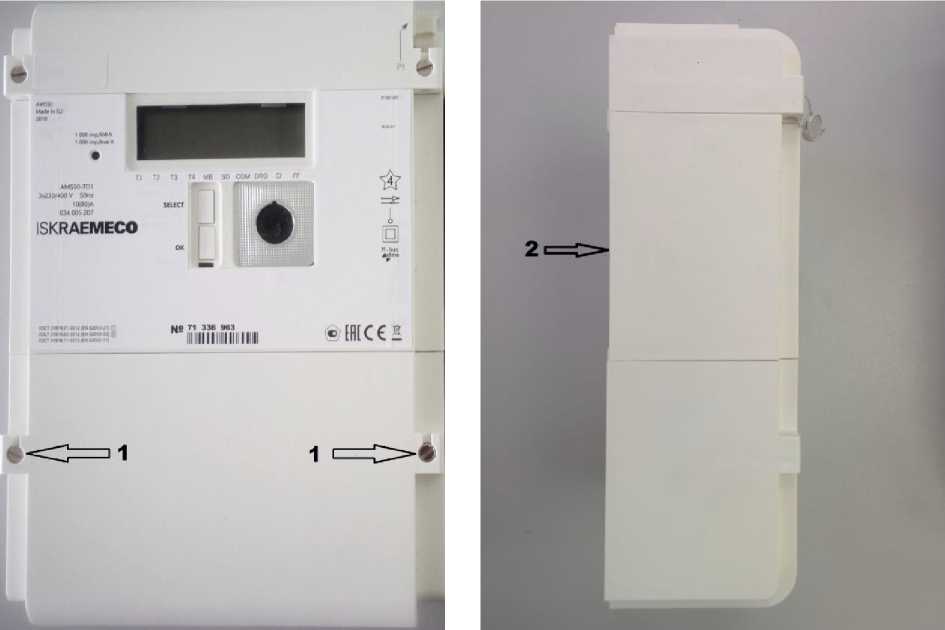

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчика встроено в постоянное запоминающее устройство (ПЗУ) счетчика и записывается на заводе-изготовителе. Программное обеспечение выполняет функции вычисления результатов измерений, формирования выходных сигналов, хранения результатов измерений, взаимодействия с внешними по отношению к счетчикам устройствами, защиты результатов измерений и параметров счетчиков от несанкционированных изменений, ведения шкалы времени. Идентификационные данные ПО счётчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ISK550T B01300000 C02302002 A0230xxxx.hex

Номер версии (идентификационный номер) ПО

ISK550TC02302002

Цифровой идентификатор ПО

B5 3C 1D 7D 00 80 4F E3 E9 15 A8 FE 86 78 33 95 25 FF 42 CC B4 B0 37 01 82 35 8B 47 F3 0B F1 C4 E6 B8 B0 29 8B D7 7F D5 3F F1 2B CC 82 C3 4C C6 1C 1B 5F F2 4A 39 26 83 2A EC FF E3 E5 9E 74 FD

Алгоритм вычисления цифрового идентификатора ПО

ECDSA signature

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики счетчиков

Наименование характеристики

Значение

Пределы основной относительной погрешности при измерении активной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 1 по ГОСТ 31819.21-2012

-    для счетчиков класса точности 2 по ГОСТ 31819.21-2012

±1

±2

Пределы основной относительной погрешности при измерении реактивной электрической энергии в рабочем диапазоне токов и коэффициентов мощности, %

-    для счетчиков класса точности 2 по ГОСТ 31819.23-2012

-    для счетчиков класса точности 3 по ГОСТ 31819.23-2012

±2

±3

Таблица 3 - Основные технические характеристики счетчиков

Наименование характеристики

Значение

Номинальное напряжение U™, В

3х230/400; 3х57,7 / 100

Расширенный рабочий диапазон напряжения, В

от 0,8 до ^^ном

Номинальная частота, Гц

50; 60

Номинальный ток !н при трансформаторном включении, А

1

Максимальный ток !макс при трансформаторном включении, А

6

Номинальный ток !н для исполнений с непосредственным включением, А

5; 10

Максимальный ток 1макс с непосредственным включением, А

60; 80; 100; 120

Стартовый ток (чувствительность)

по ГОСТ 31819.21-2012

Постоянная светодиодного выхода счётчика, имп./кВтч (имп./кВАр-ч)

500; 1000

Постоянная импульсного выхода счётчика, имп./кВт-ч (имп./кВАр-ч)

250

Активная и полная потребляемая мощность в цепи напряжения, Вт (В-А), не более

0,7 (1,3)

Полная потребляемая мощность в цепи тока, В-А, не более

0,05

Число единиц разрядов суммирующего устройства

8

Степень защиты корпуса

IP 54

Интерфейсы (связь)

Оптический порт RJ 12 (активный или пассивный) M-Bus (проводной или беспроводной)

G3-PLC GSM/GPRS, RS-485 импульсный выход

Предельный рабочий диапазон температур, °С

от -40 до +70

Предельный диапазон температур хранения и транспортирования, °С

от -40 до +80

Масса, кг, не более

1,6

Г абаритные размеры для модификаций (ВхШхГ), мм, не более

244x177x78

Средняя наработка до отказа, ч, не менее

160 000

Средний срок службы, лет, не менее

30

Знак утверждения типа

наносится типографским способом на эксплуатационную документацию. Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Счетчик электрической энергии трехфазный многофункциональный АМ550-Т

АМ550-Т

1

Счетчики электрической энергии трехфазные многофункциональные АМ550-Т. Счетчики электрической энергии однофазные многофункциональные АМ550-Е. Руководство по эксплуатации

-

1

Счетчик электрической энергии трехфазный многофункциональный АМ550-Т. Паспорт

-

1

Счетчик электрической энергии трехфазный многофункциональный АМ550-Т.

Методика поверки

411152.002 МП

1

Поверка

осуществляется по документу 411152.002 МП «Счетчики электрической энергии трехфазные многофункциональные АМ550-Т. Методика поверки», утвержденному ФБУ «ЦСМ Татарстан» 30 июля 2018 г.

Основные средства поверки:

Установка трехфазная поверочная УППУ-МЭ 3.1. Регистрационный номер в Федеральном информационном фонде № 39138-08;

Секундомер СДСпр-1. Регистрационный номер в Федеральном информационном фонде № 1125-57.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на счетчик в соответствии с рисунком 2 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности

1 и 2

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
