Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta мод. LS-150, LS-160, CS-150, CS-160, CL-500А, CA-310, CA-410 и CA-2500

Номер в ГРСИ РФ: 72715-18
Производитель / заявитель: Фирма "Konica Minolta Sensing, Inc.", Япония
Нужна поверка? Найдите поверителя на сайте www.ktopoverit.ru

Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160 (далее - приборы) предназначены для измерения яркости, CL-500A предназначены для измерения освещенности и цветовых характеристик, а CS-150, CS-160, CA-310, CA-410 и CA-2500, предназначены для измерения яркости и цветовых характеристик дисплеев, светильников и других самосветящихся объектов.

Скачать

72715-18: Описание типа СИ Скачать 349.9 КБ
72715-18: Методика поверки Скачать 2.8 MБ

Информация по Госреестру

Основные данные
Номер по Госреестру 72715-18
Наименование Приборы комбинированные для измерения световых и цветовых характеристик
Модель Konica Minolta мод. LS-150, LS-160, CS-150, CS-160, CL-500А, CA-310, CA-410 и CA-2500
Межповерочный интервал / Периодичность поверки 1 год
Страна-производитель ЯПОНИЯ
Срок свидетельства (Или заводской номер) 03.10.2023
Производитель / Заявитель

Фирма "Konica Minolta Sensing, Inc.", Япония

ЯПОНИЯ


Назначение

Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160 (далее - приборы) предназначены для измерения яркости, CL-500A предназначены для измерения освещенности и цветовых характеристик, а CS-150, CS-160, CA-310, CA-410 и CA-2500, предназначены для измерения яркости и цветовых характеристик дисплеев, светильников и других самосветящихся объектов.

Описание

Принцип действия приборов основан на преобразовании света, падающего или отраженного, в яркость, освещенность и характеристики цветности, рассчитываемые во встроенном процессоре и отображаемые затем на внешнем дисплее.

Модели LS-150, LS-160 имеют в качестве приемников излучения фотоприемники, корригированные по удельной кривой сложения у, которая соответствует спектральной чувствительности человеческого глаза для дневного зрения V(X).

В моделях CS-150, CS-160, СА-310, CA-410 и СА-2500 в качестве приемников излучения используются фотоприемники, корригированные по удельной кривой сложения X, у, z . Модели CS-150, CS-160, СА-310, CA-410 и СА-2500 имеют четыре фильтра с функциями пропускания X, у, z , для функции X используются два отдельных фильтра для измерений в красном и синем диапазонах длин волн.

Модели LS-150, LS-160 позволяют измерять яркость, модели CS-150, CS-160, СА-310, СА-410 и СА-2500 позволяют измерять яркость и координаты цветности.

Особенностью моделей СА-310, CA-410 является измерение яркости накладным методом.

Модели СА-2500 выпускаются в модификациях СА-2500S, CA-2500W, CA-2500T, которые отличаются использованием стандартного, макро и широкофокусного объектива, что позволяет измерять различные поверхности на различных расстояниях.

Конструктивной особенностью модели СЬ-500А в качестве приемника излучения является использование CCD-детектора, работающего в спектральном диапазоне от 360 до 780 нм. Данная модель прибора позволяет измерить доминирующую длину волны, коррелированную цветовую температуру, цветовую неоднородность, насыщенность цвета, контрастность, заданную область светящей поверхности и отдельные точки.

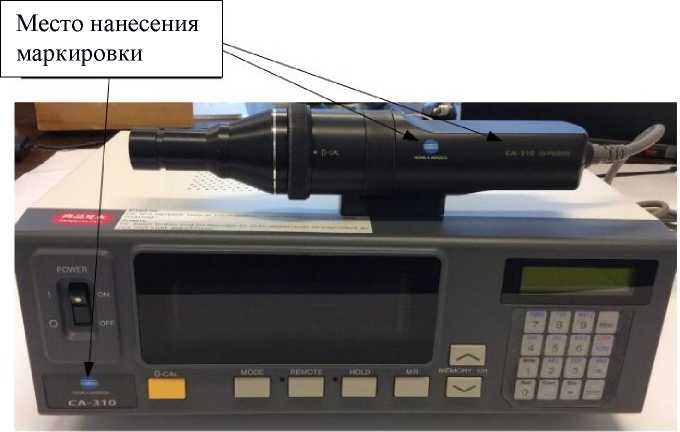

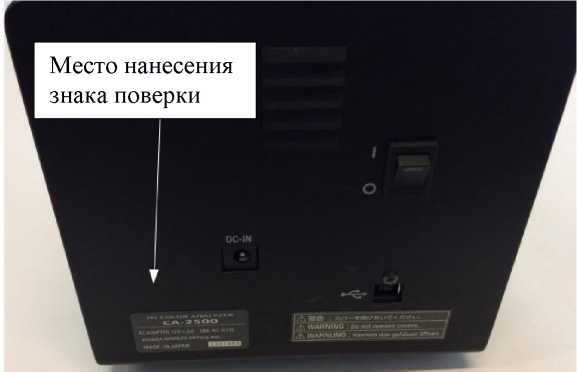

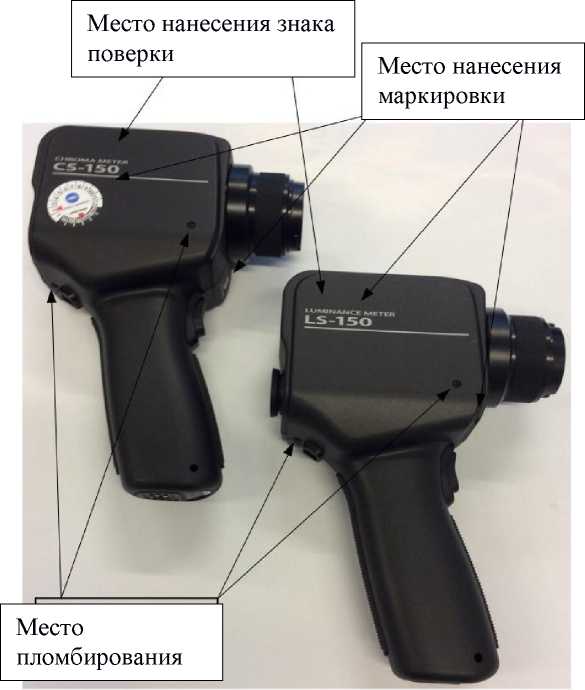

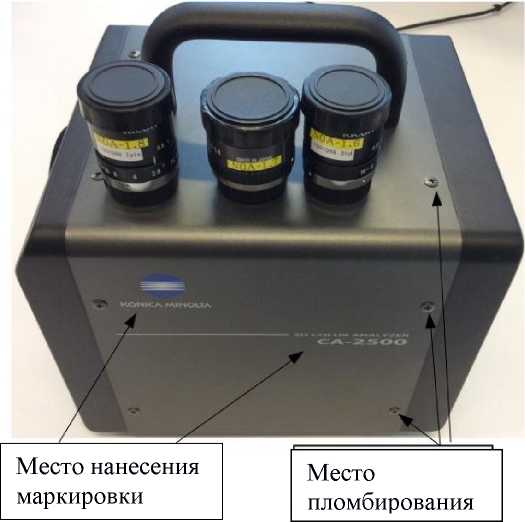

Общий вид приборов, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки представлены на рисунках 1 - 6.

Место нанесения маркировки

Место нанесения

знака поверки

Место

пломбирования

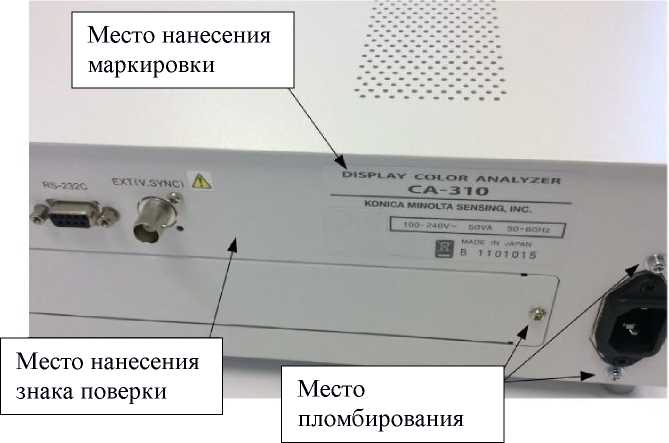

Рисунок 3 - Схема пломбировки приборов модели СА-310, CA-410 от несанкционированного доступа, обозначение места нанесения знака поверки

А

Awarhing

■я/<-5иитлг<йги.

■ Do not remove covers.

Место

пломбирования

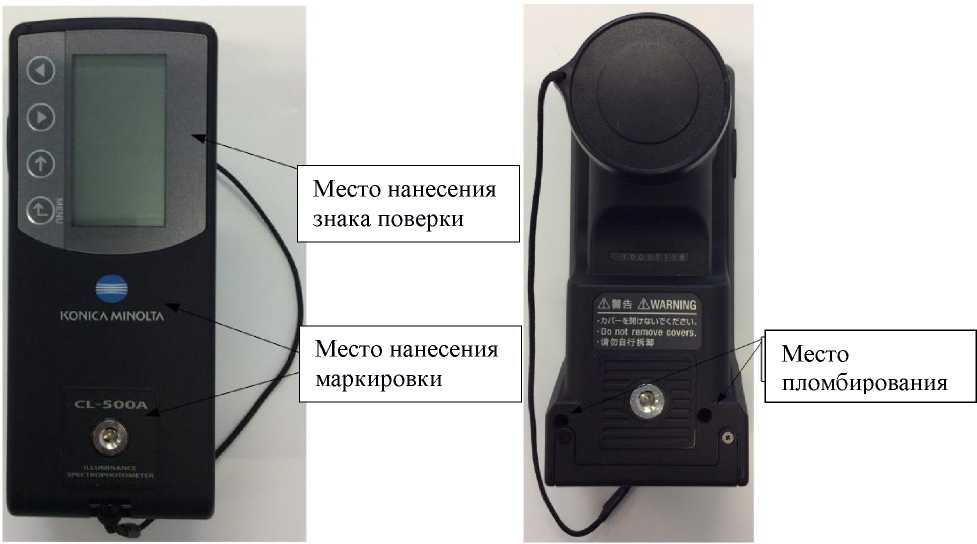

Рисунок 4 - Общий вид приборов модели GL-500A, схема пломбировки от несанкционированного доступа, обозначение места нанесения маркировки и знака поверки

Программное обеспечение

Управление приборами и обработка результатов измерений осуществляется с помощью специальных программных продуктов, которые различаются пользовательским интерфейсом.

Приборы моделей LS-150, LS-160 функционируют под управлением встроенного специального программного обеспечения «LS-150, LS-160». Приборы моделей CS-150, CS-160 функционируют под управлением встроенного специального программного обеспечения «CS-150, CS-160». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CS-S20 на ПК, которое не является обязательным и предоставляется по просьбе заказчика.

Приборы модели ^-500А функционируют под управлением встроенного специального программного обеспечения «CL-500A». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CL-S10w на ПК, которое не является обязательным и предоставляется по просьбе

заказчика.

Приборы моделей CA-310, СА-410 функционируют под управлением встроенного специального программного обеспечения «СА-310, CA-410». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора. Также реализована возможность установки ПО CA-SDK на ПК, которое не является обязательным и предоставляется по просьбе заказчика.

Приборы модели CA-2500 функционируют под управлением автономного специального программного обеспечения СA-s25w, установленного на персональный компьютер. Программное обеспечение осуществляет функции cбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти персонального компьютера.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя. ПО защищено от несанкционированного доступа индивидуальным паролем

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CA-s25w

LS-150,

LS-160,

CS-150,

CS-160

CL-500A

CA-310

CA-410m

Номер версии (идентификационный номер) ПО, не ниже

1.1

1.02

1.02

1.22

4.21

1.03

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

LS-150

LS-160

CS-150

CS-160

CL-500A

CA-310, CA-410

CA-2500

щуп 027

щуп 010

Диапазон измерений яркости, кд/м2

от 10 до 104

-

от 10 до 103

от 10 до 3 103

от 10 до 104

Пределы допускаемой относительной погрешности измерения яркости, %

±4

-

±4

Диапазон измерений координат цветности, отн. ед.: x У

от 0,0080 до 0,7347 от 0,0080 до 0,8338

от 0,0100 до 0,7347 от 0,0100 до 0,8338

от 0,0080 до 0,7347 от 0,0080 до 0,8338

Пределы допускаемой абсолютной погрешность измерений координат цветности, отн. ед.:

Ах

Ду

±0,008

±0,010

±0,008

Диапазон измерений освещенности, лк

-

от 1 до 105

-

Пределы допускаемой относительной погрешности измерения освещенности, %

±8

Таблица 3 - Основные технические характеристики

Значение

CA-2500

Наименование

CA-3 10,

CA-410

CA-2500T

характеристики

LS-150

LS-160

CS-150

CS-160

CL-500A

СА-

CA-

без

с макро

с макро

щуп

027

щуп

010

2500S

2500W

макро

кольца

кольцом

1

кольцом

2

Диапазон показаний яркости, кд/м2

от 10-3 до 9,99105

от 10-2 до 9,99105

от 10-1 до 9,99105

-

от 10-4 до 103

от 10-4 до 3 103

от 5 10"

2 до 105

от 2,5 10-2 до 105

от 510-2 до 105

Диапазон показаний освещенности, лк

-

от 10-1 до 105

-

Угол измерения, °

1

1/3

1

1/3

-

±2,5

±5

-

Угол наблюдения видоискателя

-

Фокусное расстояние, мм

1012 213 **

от 20 до 40

от 25 до 35

250

500

1000

2000

250

500

1000

2000

900

2000

3000

500

300

Диаметр области измерения *, мм

14,4

1,3 **

4,5 0 4 **

14,4

1,3 **

4,5 0 4 **

27

10

98

210

440

890

145

410

850

1770

115

275

420

57

27

Время измерения, с:

-    автоматически

-    вручную

от 0,7 до 4,3 от 0,7 до 7,1

от 0,5 до 27 от 0,5 до 2,5

от 4 до 20

от 5 до 80

Г абаритные размеры, мм, не более:

-    ширина

-    высота

-    длина

71

214

154

70

165

83

340

127

216

160

164

192

Значение

CA-310, CA-410

CA-2500

Наименование

характеристики

LS-150

LS-160

CS-150

CS-160

CL-500A

СА-

2500S

CA-2500T

щуп

027

п0

у1

щ0

CA-

2500W

без

макро

кольца

с макро кольцом 1

с макро кольцо м 2

Масса, кг, не более

0,85

0,35

3,58

3,5

Параметры

электрического питания переменного тока:

-    напряжение, В

-    частота, Гц

от 100 до 240 50/60

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от 0 до +40 85

от 96 до 104

от +10 до +28 70

от 96 до 104

* Указывается в зависимости от фокусного расстояния

** Указаны данные полученные с использованием макросъемочной линзы

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус приборов методом трафаретной печати

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, CL-500^ CA-310, CA-410 и CA-2500

-

1 шт.

Программное обеспечение

-

1 шт.

Комплект сменных частей и принадлежностей 1)

-

1 шт.

Персональный компьютер 2)

-

1 шт.

CD-диск с программным обеспечением 2)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 021.М4-18

1 экз.

1)    Предоставляется по требованию заказчика

2)    Обязательный пункт для модели СА-2500. Для остальных LS-150, LS-160, CS-150, CS-160, ^-500А, CA-310 и CA-410 предоставляется по требованию заказчика

Поверка

осуществляется по документу МП 021.М4-18 «ГСИ. Приборы комбинированные для измерения световых и цветовых характеристик Konica Minolta моделей LS-150, LS-160, CS-150, CS-160, ^-500А, CA-310, CA-410 и CA-2500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.

Основные средства поверки:

Вторичный эталон единиц координат цветности самосветящихся объектов по ГОСТ 8.205-2014;

Рабочий эталон единицы яркости по ГОСТ 8.023-2014;

Рабочий эталон единицы освещенности по ГОСТ 8.023-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.

Знак поверки наносится на корпус приборов (место нанесения указано на рисунках с 1

по 6).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ 8.205-2014 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны и блеска

Техническая документация «Konica Minolta Sensing, Inc.»
