72716-18: ALCOSPOT-T Комплексы измерительные автоматизированного учета алкогольной продукции - Производители, поставщики и поверители

Комплексы измерительные автоматизированного учета алкогольной продукции ALCOSPOT-T

Номер в ГРСИ РФ: 72716-18
Производитель / заявитель: ООО "Центр информационно-коммуникационных технологий", г.Москва
Скачать
72716-18: Описание типа СИ Скачать 333.5 КБ
72716-18: Методика поверки МП 208-007-2017 Скачать 4.4 MБ
Нет данных о поставщике
Комплексы измерительные автоматизированного учета алкогольной продукции ALCOSPOT-T поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительные автоматизированного учета алкогольной продукции "ALCOSPOT-T" (далее - комплексы) предназначены для измерений объема этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции, объемной концентрации (крепости и объема этилового спирта, содержащегося в измеряемой жидкости), температуры измеряемой среды и уровня заполнения резервуара, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС) и передачу навигационных данных с заданной периодичностью посредством ГЛОНАСС/GPS в Автоматизированную систему контроля проезда (АСКП).

Информация по Госреестру

Основные данные
Номер по Госреестру 72716-18
Наименование Комплексы измерительные автоматизированного учета алкогольной продукции
Модель ALCOSPOT-T
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 03.10.2023
Производитель / Заявитель

ООО "Центр информационно-коммуникационных технологий", г.Москва

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.03.2024

Поверители

Скачать

72716-18: Описание типа СИ Скачать 333.5 КБ
72716-18: Методика поверки МП 208-007-2017 Скачать 4.4 MБ

Описание типа

Назначение

Комплексы измерительные автоматизированного учета алкогольной продукции "ALCOSPOT-T" (далее - комплексы) предназначены для измерений объема этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции, объемной концентрации (крепости и объема этилового спирта, содержащегося в измеряемой жидкости), температуры измеряемой среды и уровня заполнения резервуара, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС) и передачу навигационных данных с заданной периодичностью посредством ГЛОНАСС/GPS в Автоматизированную систему контроля проезда (АСКП).

Описание

Комплексы устанавливаются на автомобильный и железнодорожный транспорт (далее -цистерны), предназначенные для перевозки спирта и другой алкогольной и спиртосодержащей продукции.

Комплексы в зависимости от комплектации могут включать в себя:

- расходомеры массовые Promass (регистрационный № 15201-11, № 57484-14, № 68358-17);

- расходомеры-счетчики массовые Optimass x400 (регистрационный № 53804-13);

- счетчики-расходомеры   массовые   ЭМИС-МАСС   260   (регистрационный

№ 42953-15);

- счетчики жидкости СЖ-ППТ-65 (регистрационный № 59916-15);

- преобразователи магнитные поплавковые ПМП-118/ПМП-201 (регистрационный № 24715-14) по количеству отделений цистерны;

- датчик наличия воздуха;

- клапанную пару (отсечные и регулирующие клапаны);

- контроллер многофункциональный транспортный «Алкоспот ТР» (далее КМТ), имеющий в своем составе:

- плату контроллера с локальным архивом;

- модуль дискретного ввода/вывода для отображения измеренных параметров и настройки;

- радиомодем для сетей сотовой связи стандарта GSM/GPRS;

- спутниковый навигационный приемник GPS/Глонасс;

- комплект антенно-фидерного оборудования для GSM/GPRS-модема;

- комплект антенно-фидерного оборудования для GPS/Глонасс приемника.

При использовании кориолисовых расходомеров (Promass, Optimass x400, ЭМИС-МАСС 260) объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массой измеряемой среды, ее плотностью и температурой. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным термосопротивлением. Крепость спирта в процентах по объему и объем безводного спирта определяются в КМТ комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).

Измерение уровня ПМП-201 основано на измерении времени распространения в звукопроводе короткого импульса упругой деформации, возникающего под действием эффекта магнитострикции. Плотность среды измеряется поплавком плотности.

В преобразователе уровня поплавковом ПМП-118 датчик уровня состоит из поплавка с магнитом и герконорезистивной линейки. Магнит, находящийся в поплавке, воздействуя на герконы, создает в герконорезистивной линейке сигнал, соответствующий положению поплавка, т.е. соответствующий уровню жидкости. Измерение температуры в уровнемерах осуществляется с помощью интегральных датчиков температуры, равномерно распределенных по длине преобразователя.

Измеренные и рассчитанные параметры измеряемой среды архивируются в локальном архиве КМТ и могут быть переданы другим пользователям (ЕГАИС, АСКП).

В зависимости от комплектации комплексы имеют два варианта исполнения:

- исполнение 1 состоит из: КМТ, преобразователей уровня поплавковых, кориолисового расходомера (Promass, Optimass x400, ЭМИС-МАСС 260) и отсечного клапана;

- исполнение 2 состоит из: КМТ, уровнемеров, расходомеров СЖ-ППТ-65 и отсечных клапанов.

Комплекс в любом исполнении может применяться для установки как на ЖД-цистерну, так и на автоцистерну.

При размещении комплекса на автоцистернах питание осуществляется от аккумулятора автомобильного транспортного средства. Буферные аккумуляторы устанавливаются в корпусе контроллера.

При размещении комплекса на железнодорожных цистернах питание осуществляется от пускозарядного устройства, подключенного к внешним разъемам питающей сети. Буферные аккумуляторы устанавливаются во взрывозащищенном корпусе.

Комплексы осуществляют следующие функции:

- регистрацию показаний расходомеров (расход, плотность, температура и объем);

- регистрацию показаний уровнемеров (уровень, плотность, температура);

- измерение объёма измеряемой среды;

- измерение уровня в цистерне;

- фиксацию с заданным интервалом параметров измеряемой среды в собственном

локальном архиве, в том числе:

- измеренный объем продукта при текущей температуре;

- измеренный объем продукта, приведенный к плюс 20 °С;

- концентрацию измеряемой среды;

- уровень в цистерне;

- температуру измеряемой среды;

- плотность измеряемой среды;

- время измерения параметров.

- определение географических координат транспортного средства при помощи сис

темы позиционирования GPS и ГЛОНАСС;

- передачу навигационных данных с заданной периодичностью (от 5 мин до 24 ч);

- запись и хранение в энергонезависимом запоминающем устройстве географических координат транспортного средства и сведений об изменении состояния датчиков (данных об уровне зарядки аккумулятора, о наличии связи с уровнемерами, о наличии сбоев в работе технических средств) и передаваемой информации в энергонезависимую память при потере сигнала сотовой сети с последующей автоматической передачей записанной информации при возобновлении сигнала сотовой сети;

- обмен информацией с сервером по каналу связи GPRS TCP/IP;

- хранение параметров настройки и результатов работы в энергонезависимом запо

минающем устройстве.

Локальный архив комплекса расположен в энергонезависимой памяти. Он является первичным источником данных для ЕГАИС, АСКП обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

В ЕГАИС передаются следующие данные: номер машины, код перевозимой продукции, даты и время начала и конца измерений, показания средств измерений, в том числе объем продукта, его крепость и объем безводного спирта, приведенный к плюс 20 °С.

В АСКП передают следующие данные: номер машины, ее местоположение (с точностью ±5 м), код перевозимой продукции, уровень, плотность и температуру продукции.

Время хранения данных в локальном архиве составляет не менее 5 лет.

Общий вид комплекса приведен на рисунках 1, 2, 3 и 4.

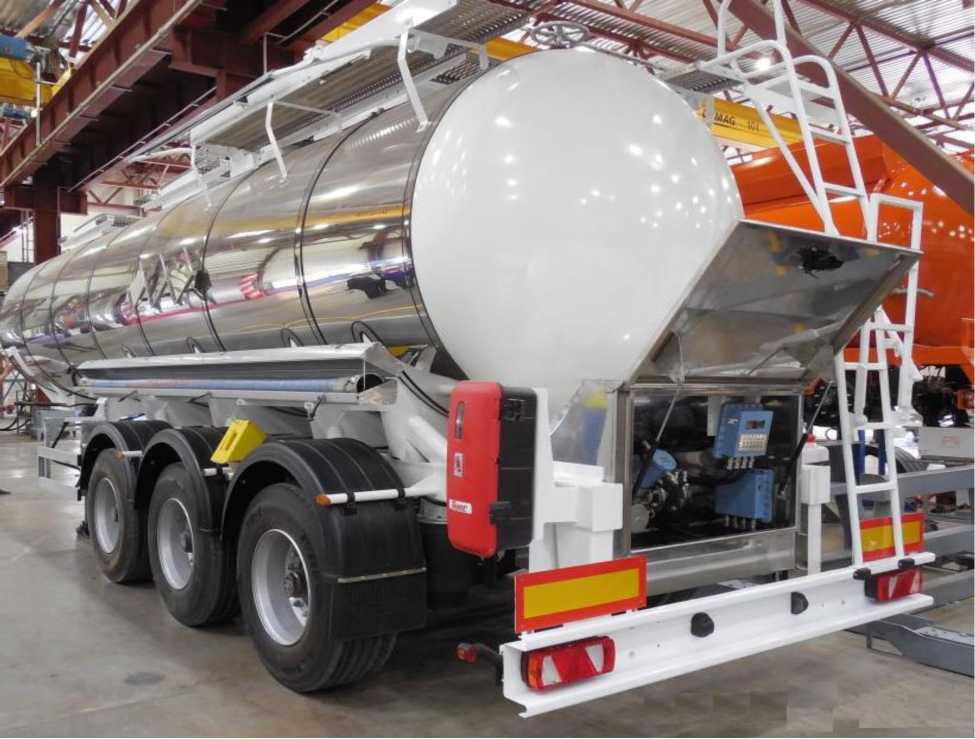

Рисунок 1 - Общий вид комплекса, установленного на автоцистерну

Короб с оборудованием

Уровнемер

Кабель-канал

контроллера и аккумулятора

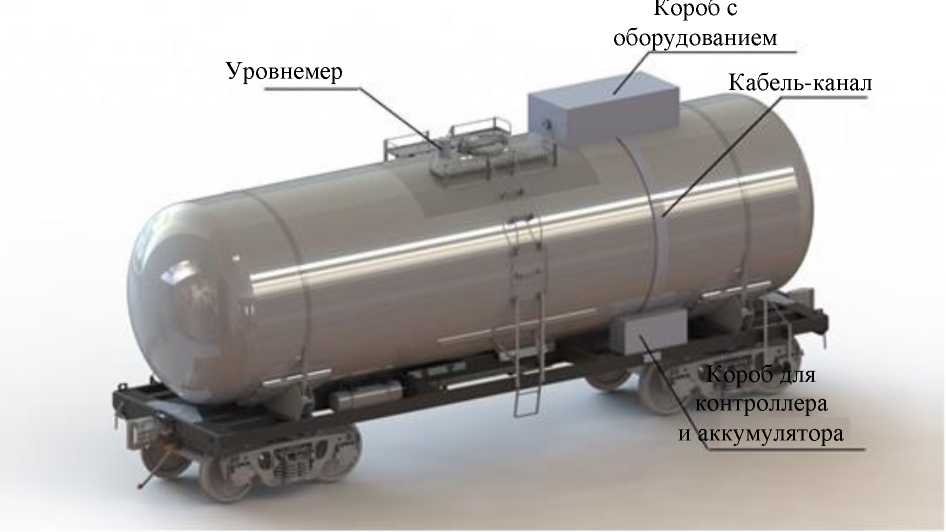

Рисунок 2 - Общий вид комплекса, установленного на железнодорожную цистерну.

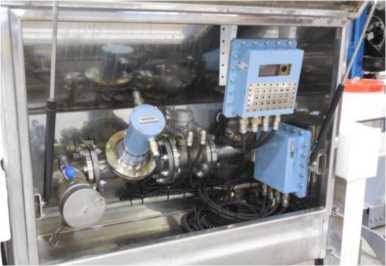

Рисунок 3 - Общий вид комплекса исполнения 1.

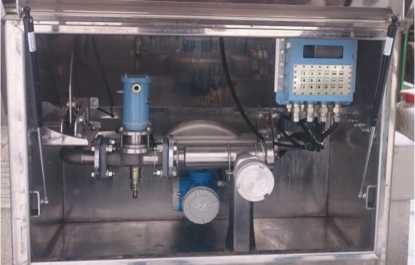

Рисунок 4 - Общий вид комплекса исполнения 2.

На рисунках 5 и 6 приведены уровнемер и контроллер «Алкоспот ТР», с местом его пломбировки.

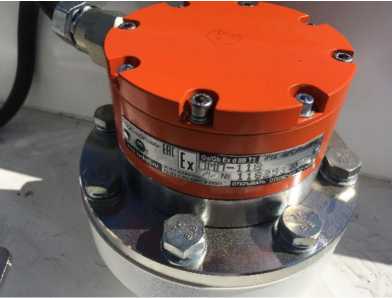

Рисунок 5 - Уровнемер

Рисунок 6 - Место пломбировки контроллера «Алкоспот ТР»

Все средства измерения, входящие в состав комплекса, пломбируются в соответствии с технической документацией на них.

Программное обеспечение

Программное обеспечение комплексов по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств.

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

ПО защищено алгоритмами криптозащиты с помощью электронной подписи и шифрования, а также в модуле УТМ, с использованием ключа электронной подписи JaCarta. Примененные специальные средства защиты исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.

И дентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

«AS-T»

Номер версии (идентификационный номер) ПО

1.х.х

Цифровой идентификатор ПО

не отображается

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - "высокий", в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Исполнение 1

Исполнение 2

Диапазон измерений объемного расхода, м3/ч

Promass

Ду=40

от 2 до 45

-

Ду=50

от 3,2 до 70

Optimass x400

Ду=40

от 2,8 до 70

-

Ду=50

от 6 до 70

ЭМИС-МАСС 260

Ду=40

от 1,9 до 32

-

Ду=50

от 3 до 50

СЖ-ППТ-65

Ду=65

-

от 8 до 55

Наименование характеристики

Значение

Исполнение 1

Исполнение 2

Диапазон измерений объёмной концентрации спирта в измеряемой среды, %

от 25 до 99

-

Диапазон температуры измеряемой среды, °С

от -40 до +50

от -40 до +50

Пределы допускаемой относительной погрешности при измерении объема, %

±0,5

±0,5

Пределы допускаемой относительной погрешности при измерении объёма безводного спирта, приведённого к +20 °С, в измеряемой среде в диапазонах (только при применении кориолисовых расходомеров), %:

- с концентрацией этилового спирта более 38 %

- с концентрацией этилового спирта в диапазоне от 25 до 38, %

±0,8

±1,5

--

Пределы допускаемой абсолютной погрешности при измерении объёмной концентрации спирта в измеряемой среды, %

±0,5

-

Пределы допускаемой абсолютной погрешности при измерении температуры измеряемой среды, °С

±0,5

±0,5

Преобразователи магнитные поплавковые ПМП - 118/ПМП - 201

Верхний предел измерений уровня преобразователей, мм

3200

Пределы допускаемой основной погрешности измерений уровня жидких сред, уровня раздела сред преобразователей, мм:

- для ПМП - 118

- для ПМП - 201

±5

±1

Пределы допускаемой дополнительной погрешности измерений уровня сред, обусловленной изменением температуры среды в диапазоне рабочих температур преобразователей, мм - для ПМП - 118 - для ПМП - 201

±5

±1

Пределы допускаемой абсолютной погрешности измерений температуры жидких сред преобразователей в диапазоне от минус 40 до плюс 60 °С, °С

±0,5

Диапазон измерений плотности, кг/м3

от 650 до 1500

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3

±1,5

Диапазон температур контролируемой среды, °С

от -50 до +60

Электропитание - постоянный ток: напряжение, В

от 18 до 24

Потребляемая мощность, Вт, не более

500

Наименование характеристики

Значение

Исполнение 1

Исполнение 2

Температура окружающей среды, °С:

- для расходомеров Promass, Optimass x400,

от -40 до +50

ЭМИС-МАСС 260

от -50 до +60

- для расходомеров СЖ-ППТ-65

от -50 до +60

- для уровнемеров ПМП-118, ПМП-201

от -45 до +60

- для КМТ

по технической документации на

- для клапанов

них

Относительная влажность воздуха, %, не более

80

Габаритные размеры КМТ, мм, не более: - высота

290

- ширина

260

- глубина

160

Масса КМТ, кг, не более

11

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на боковую панель КМТ комплекса методом трафаретной печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование, тип

Обозначение

Количество

Примечание

Комплекс измерительный автоматизированный учета алкогольной продукции в составе: - расходомер массовый - счетчик жидкости

- преобразователь магнитный поплавковый

- клапанная пара (отсечные и регулирующие клапаны)

- контроллер многофункциональный транспортный «ALCOSPOT-ТР»

ALCOSPOT-T

до 2 шт.

2 шт. до 5 шт.

до 2 шт.

1 шт.

Комплектация определяется в соответствии с заказом

Руководство по эксплуатации

РЭ-09219036-3-2017

1 экз.

-

Паспорт

ПТ-09219036-3-2017

1 экз.

-

Методика поверки

МП 208-007-2017

1 экз.

-

Поверка

осуществляется по документу МП 208-007-2017 "ГСИ. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-T". Методика поверки", утвержденному ФГУП "ВНИИМС" 24.11.2017 г.

Основные средства поверки:

- мерник металлический образцовый 2-го разряда, вместимостью 200 дм3, погрешность ±0,1 % (регистрационный № 21422-01);

- набор термометров лабораторных ТЛ-4м, диапазон измерений от минус 30 до плюс 55 °C, цена деления 0,1 °C (регистрационный № 28208-09);

- набор ареометров АСП-1, диапазон измерений объемной доли спирта от 0 до 100 %, цена деления ±0,1 % (регистрационный № 69567-17).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федеральной службы по регулированию алкогольного рынка от 07 сентября 2012 г. №256 "Требования к транспортным средствам и оборудованию для учета объема перевозки этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции, в части автомобильного транспорта"

Приказ Федеральной службы по регулированию алкогольного рынка от 07 сентября 2012 г. №258 "Требования к специальным техническим средствам регистрации в автоматическом режиме движения, которыми оснащается транспортные средства, осуществляющие перевозки этилового спирта (в том числе денатурата) и нефасованной спиртосодержащей продукции с содержанием этилового спирта более 25 процентов объема готовой продукции"

ТУ 26.51.52-003-09219036-2017. Комплекс измерительный автоматизированного учета алкогольной продукции "ALCOSPOT-T". Технические условия
