Устройства для распределения тепловой энергии электронные VALTEC QVERT
| Номер в ГРСИ РФ: | 72725-18 |
|---|---|
| Производитель / заявитель: | ООО "Спутник", г.С.-Петербург |
Устройства для распределения тепловой энергии электронные VALTEC QVERT (далее -устройства) предназначены для измерений разности температуры поверхности отопительного прибора и температуры окружающего воздуха и вычисления на основе измеренной разности температур числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72725-18 |
| Наименование | Устройства для распределения тепловой энергии электронные |
| Модель | VALTEC QVERT |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 03.10.2023 |
Производитель / Заявитель
ООО "Спутник", г.С.-Петербург
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 10 лет |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72725-18: Описание типа СИ | Скачать | 174 КБ | |
| 72725-18: Методика поверки МП 208-008-2018 | Скачать | 4.8 MБ |
Описание типа
Назначение
Устройства для распределения тепловой энергии электронные VALTEC QVERT (далее -устройства) предназначены для измерений разности температуры поверхности отопительного прибора и температуры окружающего воздуха и вычисления на основе измеренной разности температур числа, пропорционального количеству тепловой энергии, выделяемой отопительным прибором.
Описание
Устройства для распределения тепловой энергии электронные VALTEC QVERT представляют собой устройства с одним или двумя датчиками температуры.
При комплектации одним датчиком температуры вычисляется разница температур между температурой отопительного прибора и постоянным значением, которое задано для температуры окружающего воздуха.
Устройства, состоящие из двух датчиков температуры, измеряют температуру поверхности отопительного прибора одним датчиком температуры, а другим датчиком температуры измеряют температуру окружающего воздуха у отопительного прибора. В вычислительном блоке вычисляется разница между этими температурами, суммируемые за определенный период времени с учетом коэффициента внутреннего теплообмена отопительного прибора. Полученное значение пропорционально количеству тепловой энергии, высвобождаемой отопительным прибором.
Устройство с выносным датчиком температуры. Устройство с двумя датчиками температуры может иметь выносной датчик температуры, измеряющий температуру поверхности отопительного прибора. В этом случае, выносной датчик температуры фиксируется в специальный вход на обратной стороне устройства. При этом выносной датчик температуры всегда заменяет встроенный в устройство датчик температуры, измеряющий температуру поверхности отопительного прибора.
Общий вид устройства представлен на рисунке 1.
Места заводской пломбировки от несанкционированного доступа представлены на рисунке 2.

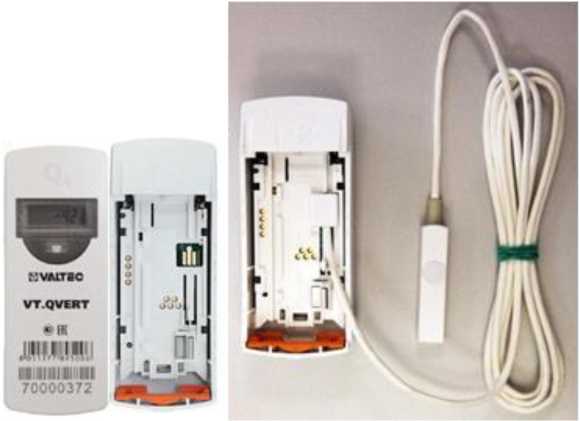

Рисунок 1 - Общий вид устройства

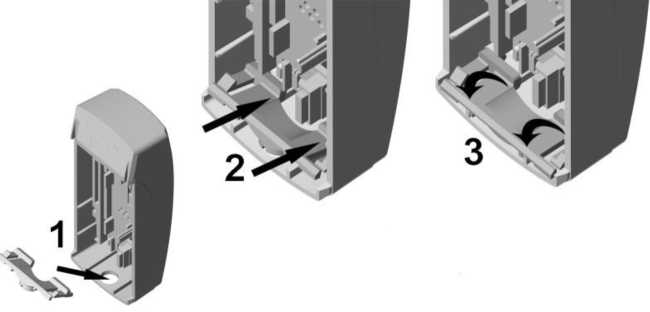

Рисунок 2 - Места заводской пломбировки от несанкционированного доступа
Программное обеспечение
Устройства имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти при изготовлении.
Необходимое для эксплуатации программное обеспечение установлено в памяти Flash ROM ц-контроллера. Его можно проверить с помощью идентификационного номера и цифрового идентификатора. Рабочие параметры ц-контроллера защищены и описаны в технической документации. Память данных для показаний устройства и различные параметры и коэффициенты радиатора сохранены в оперативной памяти ц-контроллера и доступны через защищенный паролем интерфейс. Вся область электроники устройства не доступна снаружи; устройство можно открыть только с повреждением механической пломбы.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VALTEC QVERT |
|
Номер версии (идентификационный номер) ПО |
EHKV515 |
|
Цифровой идентификатор ПО |
7C2D |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры отопительного прибора, оС |
от +35 до +105 |
|
Стартовая температура с 1 температурным датчиком, оС - июнь, июль, август |
+40 |
|
- остальные месяцы года |
+28 |
|
Пределы допускаемой относительной погрешности при измерениях разницы температур, % - 5 оС < АТ < 10 оС |
±12 |
|
- 10 оС < АТ < 15 оС |
±8 |
|
- 15 оС < АТ < 40 оС |
±5 |
|
- 40 оС < АТ |
±3 |
|
Постоянная запрограммированная температура помещения (для устройства с 1 температурным датчиком), оС |
+20 |
|
Стартовая температура с 2 температурными датчиками (разница температур отопительного прибора и окружающего воздуха), оС |
5 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений температуры помещения, оС |
от 0 до +80 |
|
Условия хранения: температура окружающего воздуха, °С относительная влажность при температуре +35 °С, %, не более |
от -60 до +50 95 |
|
Габаритные размеры, мм, не более: - высота - длина - ширина |
30 102 40 |
|
Масса, г, не более |
59 |
|
Литиевая батарея, В |
3 |
|
Разрядность ЖК (LCD) дисплея |
5 значащих разрядов (99999) |
|
Срок службы сменного автономного источника питания, лет |
10 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на табличку с техническими характеристиками устройства на лицевой панели и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство для распределения тепловой энергии электронное 1) |
VALTEC QVERT |
1 |
|
Монтажный комплект 2) |
- |
1 |
|
Методика поверки 3) |
МП 208-008-2018 |
1 |
|
Паспорт |
- |
1 |
|
1) В соответствии с заказом. 2) Поставляется по отдельному заказу в соответствии с типом отопительного прибора. 3) На партию. | ||
Поверка
осуществляется по документу МП 208-008-2018 «ГСИ. Устройства для распределения тепловой энергии электронные VALTEC QVERT. Методика поверки», утвержденному ФГУП «ВНИ-ИМС» 17 апреля 2018 г.
Основные средства поверки:
- рабочий эталон 3-го разряда единицы температуры по ГОСТ 8.558-2009, диапазон измерений от 0 до плюс 100 оС;
- измеритель температуры многоканальный прецизионный МИТ 8 (рег. № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт на устройство или на свидетельство о поверке.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ТУ 2651-010-82214908-2017 Устройства для распределения тепловой энергии электронные VALTEC QVERT. Технические условия
