Автоколлиматоры АК-У (модели АК-03У и АК-1У)
| Номер в ГРСИ РФ: | 72732-18 |
|---|---|
| Категория: | Автоколлиматоры |
| Производитель / заявитель: | ООО "НПК "Диагностика", г.С.-Петербург |
Автоколлиматоры АК-У (модели АК-03У и АК-1У) (далее - Автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от плоскостности и прямолинейности направляющих, а также для использования в качестве дрейф-индикатора и прецизионного нуль-индикатора (датчика нуля) в системах автоматического управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72732-18 |
| Действует | по 16.10.2029 |
| Наименование | Автоколлиматоры |
| Модель | АК-У (модели АК-03У и АК-1У) |
| Приказы |
№1600 от
11.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 789744fc-09a4-c145-c61e-a9e3607a6f2d |
Производитель / Заявитель
ООО «НПК «Диагностика», РОССИЯ, 197342, г. Санкт-Петербург, ул. Сердобольская, д. 64, литер Т, помещ. 1-Н, ком. 63
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 126 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
72732-18: Описание типа
2023-72732-18.pdf
Файл устарел
|
Скачать | 130.6 КБ | |
|
72732-18: Методика поверки
2022-mp72732-18.pdf
Файл устарел
|
Скачать | 508.4 КБ | |
|
72732-18: Описание типа
2023-72732-18-1.pdf
|
Скачать | 130.6 КБ | |
|
72732-18: Описание типа
2026-72732-18.pdf
|
Скачать | 158.5 КБ | |
|
72732-18: Методика поверки
2022-mp72732-18-1.pdf
|
Скачать | 508.4 КБ |
Описание типа
Назначение
Автоколлиматоры АК-У (модели АК-03У и АК-1У) (далее - Автоколлиматоры) предназначены для измерений углов наклона, угловых перемещений, взаимного углового положения плоских отражающих поверхностей в двух плоскостях, отклонений от плоскостности и прямолинейности направляющих, а также для использования в качестве дрейф-индикатора и прецизионного нуль-индикатора (датчика нуля) в системах автоматического управления.
Описание
Принцип работы автоколлиматора основан на определении смещения отраженного от измеряемой поверхности луча источника излучения (светодиода) по светочувствительному элементу КМОП-матрицы (комплиментарная структура металл-окисел-полупроводник матрицы). Применение в автоколлиматоре КМОП-матрицы нового поколения (с микролинзами и усилителями сигнала в каждом фоточувствительном элементе) позволяет повысить их чувствительность при расширении динамического диапазона. КМОП-матрицы является устройством, которое формирует измерительный сигнал и, в то же время, является измерительной шкалой, служащей для определения координат (x, y) световой марки.
Автоколлиматор состоит из оптико-механического блока и двухкоординатного основания с микровинтами перемещений по горизонтали и вертикали.
Оптико-механический блок представляет собой автоколлимационную трубу, включающую в себя объектив, установленный в фокальной плоскости, КМОП-матрицу и осветитель с маркой.
Труба автоколлиматора закрепляется на двухкоординатном основании хомутом.
Для подключения Автоколлиматора к ПЭВМ используется разъем, расположенный на задней стенке оптико-механического блока.

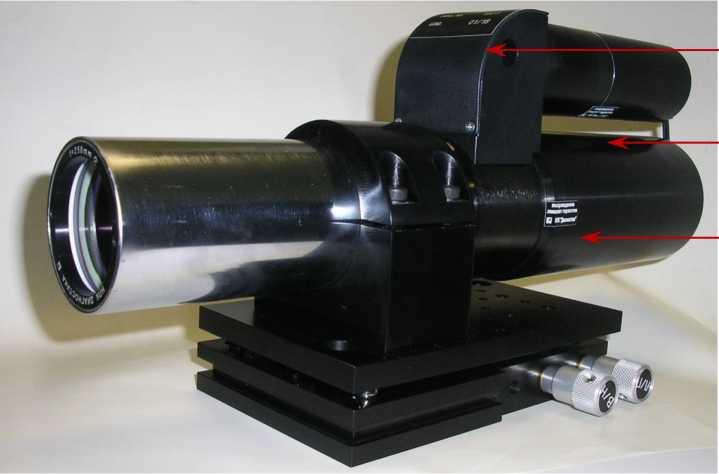

Общий вид Автоколлиматоров представлен на рисунке 1.
а
б
б
Рисунок 1 - Общий вид Автоколлиматора место нанесения знака утверждения типа (а), места пломбировки (б)
Автоколлиматоры модели АК-03У от модели АК-1У отличает установка КМОП-матрицы с большей светочувствительностью, что позволяет повысить точность измерений в диапазоне от -300" до +300".
Программное обеспечение
Программное обеспечение предназначено для отображения и обработки фото- и видеоизображений автоколлимационной марки, отображения и сохранения результатов измерений.
Уровень защиты программного обеспечения по Р 50.2.077-2014 - средний.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Autocollimator.exe |
|
Номер версии (идентификационный номер) ПО |
2.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
2188562c5ffl25ae7e1ad0723bb259d6c |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
АК-03У |
АК-1У | |
|
Диапазон измерения вертикальных углов, " |
от -720 до +720 |
от -720 до +720 |
|
Диапазон измерения горизонтальных углов, " |
от -1020 до +1020 |
от -1020 до +1020 |
|
Пределы допускаемой абсолютной погрешности измерений (в диапазоне от -300" до +300"), " |
±0,3 |
±1,0 |
|
Пределы допускаемой абсолютной погрешности измерений (в остальном диапазоне измерений), " |
±1,0 |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по гр. УХЛ4.1 ГОСТ 15150-69, со следующими уточнениями: - температура окружающего воздуха, °С |
от +18 до +22 |
|
- верхнее значение относительной влажности при 20 °С без конденсации влаги, % |
60 |
|
- атмосферное давление, кПа |
от 85 до 105 |
|
Габаритные размеры, мм, не более - длина |
320 |
|
- ширина |
120 |
|
- высота |
160 |
|
Масса, кг, не более |
3,5 |
|
Напряжение питания от источника постоянного тока (USB порт ПЭВМ), В |
5 |
|
Потребляемая мощность, Вт, не более |
4,5 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть оптико-механического блока и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность Автоколлиматоров
|
Наименование |
Обозначение |
Кол. |
|
1 |
2 |
3 |
|
Оптико-механический блок |
ДИАГ.408130.006 |
1 шт. |
|
Двухкоординатное основание |
_ |
1 шт. |
|
ПЭВМ 1) 2) |
_ |
1 шт. |
|
Магнитное основание 2) |
_ |
1 шт. |
|
Зеркало 2) |
ДИАГ.408130.003-08.03 |
1 шт. |
|
Соединительный кабель «АК-У — ПЭВМ» |
_ |
1 шт. |
|
Комплект программного обеспечения 3) |
_ |
1 к-т |
|
Паспорт |
ДИАГ.401235.006 ПС |
1 экз. |
|
Методика поверки |
ДИАГ.401235.006 МП |
1 экз. |
|
Руководство по эксплуатации |
ДИАГ.401235.006 РЭ |
1 экз. |
|
Примечания: 1) Минимальные требования: ЦПУ - Pentium 4 / ОЗУ - 4 ГБ / НЖМД - 250 ГБ / 1 USB 3.0; 2) Определяется договором поставки по согласованию с заказчиком, может не входить в комплект; 3) На внешнем носителе. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Государственная поверочная схема для средств измерений плоского угла, утвержденная
Приказом Росстандарта № 22 от 19.01.2016
ДИАГ.401235.006 ТУ Автоколлиматоры АК-У (модели АК-03У и АК-1У). Технические условия
