Датчики загазованности универсальные ДЗУ-ГЕРДА
| Номер в ГРСИ РФ: | 72735-18 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Герда", г.Москва |
Датчики загазованности универсальные ДЗУ-ГЕРДА (далее - датчики) предназначены для измерений концентрации углеводородных газов (метан, пропан) и углекислого газа в воздухе помещений и в местах их возможного появления при транспортировке, переработке и хранении.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72735-18 |
| Действует | по 16.10.2029 |
| Наименование | Датчики загазованности универсальные |
| Модель | ДЗУ-ГЕРДА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 64990a7c-6c0b-9947-5635-0e518b468913 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Герда» (ООО «НПП «Герда»), г. Москва; Акционерное общество «Казэнергокабель» (АО «Казэнергокабель»), Республика Казахстан
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 188 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
72735-18: Описание типа
2025-72735-18.pdf
|
Скачать | 631.7 КБ | |
|
72735-18: Методика поверки
2025-mp72735-18.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Датчики загазованности универсальные ДЗУ-ГЕРДА (далее - датчики) предназначены для непрерывных автоматических измерений содержания (% НКПР или % объемной доли) определяемых компонентов - углеводородных газов и паров, углекислого газа в воздухе помещений и в местах их возможного появления при транспортировке, переработке и хранении.
Описание
Принцип действия датчиков основан на измерении содержания определяемых компонентов в воздухе методом двухволновой абсорбционной ИК фотометрии.
Датчик состоит из блока сенсора и трансмиттера. Блок сенсора обеспечивает первичное преобразование содержания определяемого компонента в электрический сигнал. Блок трансмиттера выполняет функции предварительной обработки сигнала, индикации результата измерения, формирования интерфейса линии связи и преобразования напряжения для питания блока сенсора. Для управления режимами работы датчика в его комплект входит магнитный ключ. Предусмотрена установка двух порогов срабатывания сигнализации в диапазоне измерений (выполняется производителем при выпуске СИ из производства).
Датчики выпускаются во взрывозащищенном корпусе в исполнениях для измерений содержания метана, пропана и других горючих компонентов (этилен, пропилен, оксид этилена, метанол, этанол, бензол, толуол, гексан, н-бутан, дизтоплива, керосины, уайтспирит, бензины) и углекислого газа, которые отличаются типом используемого сенсора. Исполнения выпускаются в модификациях без подогрева сенсора и с подогревом сенсора (для работы в расширенном диапазоне отрицательных температур). Датчики различных исполнений имеют одинаковый внешний вид и отличаются маркировкой. Маркировка исполнений осуществляется в виде обозначения «Датчик ДЗУ-ГЕРДА-1-2-3-4-5-6-7» согласно таблице 1
Таблица - Маркировка исполнений датчиков________________________________________
|
Позиция |
Характеристика |
Исполнение |
Маркировка исполнения |
|
1 |
Определяемый компонент |
Метан |
ПГ |
|
Пропан |
НГ | ||
|
Углекислый газ |
УГ | ||
|
Этилен |
01 | ||
|
Бензол |
02 | ||
|
Толуол |
03 |
Окончание таблицы 1
|
Позиция |
Характеристика |
Исполнение |
Маркировка исполнения |
|
1 |
Определяемый компонент |
Г ексан |
04 |
|
Н-Бутан |
05 | ||
|
Пропилен |
06 | ||
|
Этанол |
07 | ||
|
Оксид этилена |
08 | ||
|
Метанол |
09 | ||
|
Дизтоплива |
10 | ||
|
Керосины |
11 | ||
|
У айт-спирит |
12 | ||
|
Бензины |
13 | ||
|
2 |
Верхний предел измерений |
У казать численное значение из таблицы 3 |
ххх |
|
3 |
Единицы измерений |
% НКПР |
НКПР |
|
% объемной доли |
об | ||
|
4 |
Диапазон температур при эксплуатации |
Стандартный (от -40 до +60 °С) |
С |
|
Расширенный (от -55 до +75 °С) |
Р | ||
|
5 |
Исполнение по взрывозащищенности |
Взрывозащищенный |
В |
|
6 |
Выходной интерфейс |
Токовая петля от 0 до 20 мА (служебная информация от 0 до 4 мА) |
Т |
|
RS-485 |
ЦМ1) или ЦС | ||
|
Релейный выход |
Р1 или Р2 | ||
|
7 |
Кабельный ввод |
^" (диаметр кабеля от 6 до 12 мм без брони, от 8 до 17 мм с бронёй) |
1/2 |
|
%" (диаметр кабеля от 12 до 17 мм без брони, от 17 до 25 мм с бронёй) |
3/4 |
Примечания:
1)ЦМ - цифровой интерфейс с протоколом обмена Modbus;
ЦС - цифровой интерфейс с протоколом обмена СКЗ-12-Ех-01;
Р1 - три реле «Порог 1», «Порог 2», «Ошибка» 48 В, 1 А постоянного тока;
Р2 - три реле «Порог 1», «Порог 2», «Ошибка» 220 В, 3 А переменного тока.
При необходимости могут одновременно поддерживаться интерфейсы Т, ЦМ и Р1. При выборе ЦС обеспечивается только цифровой интерфейс с протоколом обмена СКЗ-12-Ех-01.М1, все остальные интерфейсы блокируются.
Общий вид датчиков представлен на рисунке 1.
Нанесение знака поверки на датчики не предусмотрено. Датчики имеют заводские номера, которые в виде цифрового обозначения наносятся на маркировочную табличку (рисунок 2), расположенную на верхней стенке корпуса датчика, методом термотрансферной печати, печати сольвентными красками по анодированному алюминию или фотохимпечати.
Предусмотрено пломбирование от несанкционированного доступа в виде пломбировочной наклейки в месте, указанном на рисунке 3.

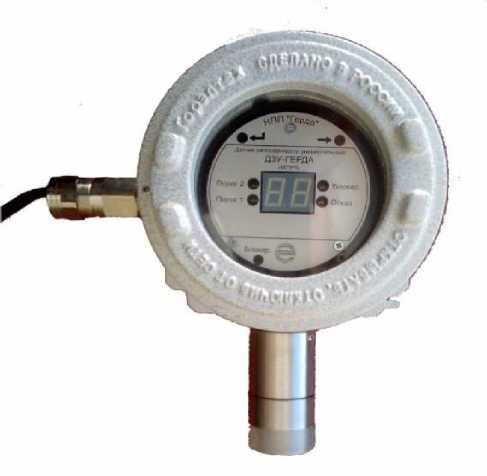

Рисунок 1 - Общий вид датчиков загазованности универсальных ДЗУ-ГЕРДА

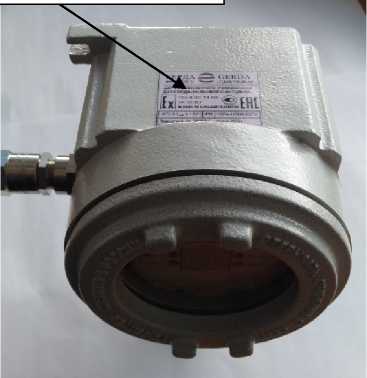

Место расположения маркировочной таблички

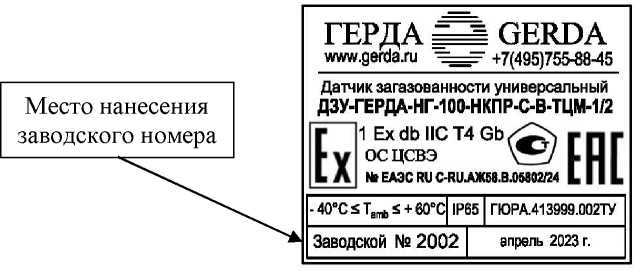

Рисунок 2 - Маркировочная табличка

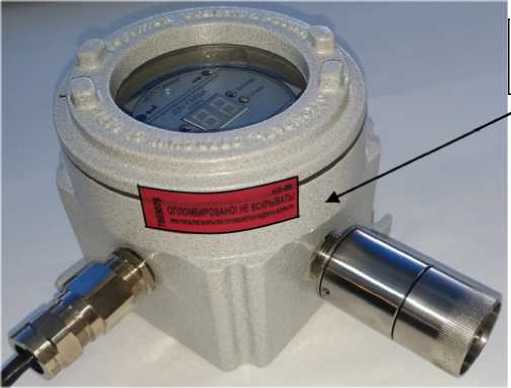

Место пломбирования
Рисунок 3 - Место пломбирования от несанкционированного доступа
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), недоступное пользователю.
Основные функции ПО:
- связь с ИК-сенсором по каналу RS-232;
- вычисление содержания определяемых компонентов;
- отображение расчетных данных на индикаторе датчика;
- сигнализация превышения пороговых уровней загазованности, блокировки, ошибок и отказов датчика при помощи светодиодов на передней панели датчика;
- ввод и отображение данных в режиме «Сервис»;
- связь с внешними устройствами (ПК или ПЛК) по цифровому каналу RS-485;
- связь с внешними устройствами (ПК или ПЛК) по каналу HART;
- управление выходными токовыми сигналами токовой петли от 0 до 20 мА;
- управление выходными реле.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние ПО датчиков учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DZU 2500 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1D |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - для датчиков на метан, пропан со шкалой % НКПР, % НКПР - для датчиков на метан, пропан со шкалой % объемной доли, % объемной доли - для датчиков на диоксид углерода, % объемной доли - для датчиков на метан, пропан, этилен, пропилен, оксид этилена, бензол, гексан, н-бутан, метанол, этанол, % НКПР - для датчиков на толуол, % НКПР - для датчиков на нефтепродукты1), % НКПР |
от 0 до 100 от 0 до 100 от 0 до 100 от 0 до 50 от 0 до 40 от 0 до 50 |
|
Пределы допускаемой абсолютной основной погрешности: - для датчиков со шкалой % НКПР, % НКПР - для датчиков со шкалой % объемной доли, % объемной доли - для датчиков на нефтепродукты, % НКПР |
±5 ±5 ±(5+0,1<вх)2) |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды относительно нормальных условий на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106,7 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Примечания: 1) Датчики градуируются по конкретной марке нефтепродукта с |
указанием марки |
|
в паспорте на датчик: - бензины по ГОСТ 1012-2013, ГОСТ Р 51866-2002, ГОСТ 32513-2013, | |
|
ГОСТ Р 51105-2020; - дизтоплива по ГОСТ 305-2013, ГОСТ 325 11-2013, ГОСТ 52368-2005; - керосины по ТУ 38.401-58-8-90, ОСТ 38 01408-86; - уайт-спирит по ГОСТ Р 52368-2005, ТУ 0251-000-57859009-2015; - топливо для реактивных двигателей по ГОСТ 10227-86. 2) Свх - значение содержания определяемого компонента на входе датчика. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дрейф нуля в течение года, % от диапазона измерений, не более |
3 |
|
Время установления показаний, Тс,5, с, не более |
10 |
|
Напряжение питания постоянного тока, В |
от 10 до 28 |
|
Потребляемая мощность, ВА, не более |
5 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
230 220 140 |
|
Масса, кг, не более |
3 |
|
Условия эксплуатации: - температура окружающей среды, °С: - без подогрева сенсора - с подогревом сенсора при отрицательных температурах - относительная влажность воздуха без конденсации (при температуре +35 °С), %, не более - атмосферное давление, кПа |
от -40 до +60 от -55 до +75 95 от 84 до 106,7 |
|
Маркировка взрывозащиты |
1Ех db IIC T4 Gb |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
35 000 |
|
Назначенный срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочные таблички датчиков способом термотрансферной печати, печати сольвентными красками по анодированному алюминию или фотохимпечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки датчиков приведена в таблице 6.
Таблица 6 - Комплектность поставки датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик загазованности универсальный ДЗУ-ГЕРДА* |
ГЮРА.413999.002 |
1 шт. |
|
Магнитный ключ |
Ketian magnet c8x12 N35H |
1 шт. |
|
Паспорт |
ГЮРА.413999.002ПС |
1 экз. |
|
Руководство по эксплуатации |
ГЮРА.413999.002РЭ |
1 экз. |
|
*т:г_ _ _ ___ __ ___ __ Исполнение согласно заказу | ||
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа датчика» документа ГЮРА.413999.002РЭ «Датчики загазованности универсальные ДЗУ-ГЕРДА. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ 12.2.007.0-75 ССБТ Изделия электрические. Общие требования безопасности;
ГОСТ 31610.0-2019 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ IEC60079-1-2013 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки «d»;
ГЮРА.413999.002ТУ Датчики загазованности универсальные ДЗУ-ГЕРДА.
Технические условия.
