72740-18: Konica Minolta мод. CR-400, CR-410 Компараторы цвета - Производители, поставщики и поверители

Компараторы цвета Konica Minolta мод. CR-400, CR-410

Номер в ГРСИ РФ: 72740-18
Производитель / заявитель: Фирма "Konica Minolta Sensing, Inc.", Япония
Скачать
72740-18: Описание типа СИ Скачать 118.8 КБ
72740-18: Методика поверки МП 020.М4-18 Скачать 5.8 MБ
Нет данных о поставщике
Компараторы цвета Konica Minolta мод. CR-400, CR-410 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Компараторы цвета Konica Minolta моделей CR-400, CR-410 (далее - компараторы) предназначены для измерения и оценки цветовых характеристик (координат цвета, цветовых различий) твердых тел в отраженном свете.

Информация по Госреестру

Основные данные
Номер по Госреестру 72740-18
Наименование Компараторы цвета
Модель Konica Minolta мод. CR-400, CR-410
Страна-производитель ЯПОНИЯ
Срок свидетельства (Или заводской номер) 16.10.2023
Производитель / Заявитель

Фирма "Konica Minolta Sensing, Inc.", Япония

ЯПОНИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 44
Найдено поверителей 4
Успешных поверок (СИ пригодно) 43 (98%)
Неуспешных поверок (СИ непригодно) 1 (2%)
Актуальность информации 17.11.2024

Поверители

Скачать

72740-18: Описание типа СИ Скачать 118.8 КБ
72740-18: Методика поверки МП 020.М4-18 Скачать 5.8 MБ

Описание типа

Назначение

Компараторы цвета Konica Minolta моделей CR-400, CR-410 (далее - компараторы) предназначены для измерения и оценки цветовых характеристик (координат цвета, цветовых различий) твердых тел в отраженном свете.

Описание

Принцип действия компараторов основан на измерении координат цвета образцов спектральным методом.

Компараторы состоят из аналогового цифрового преобразователя (АЦП) с помощью которого рассчитываются координаты цвета образца в различных колориметрических системах.

Конструктивно компараторы выполнены в виде моноблока и состоят из трех основных зон: освещения, приема и считывания.

В компараторах используется геометрия освещения/наблюдения D/0°, источник освещения типа С (импульсная ксеноновая лампа), источник типа D65, для получения цветовых характеристик, при этом необходим процессор данных D-400.

Компаратор модели CR-400 отличается наличием апертурной диафрагмы диаметром 8 мм, в модели CR-410 диаметр апертурной диафрагмы 50 мм.

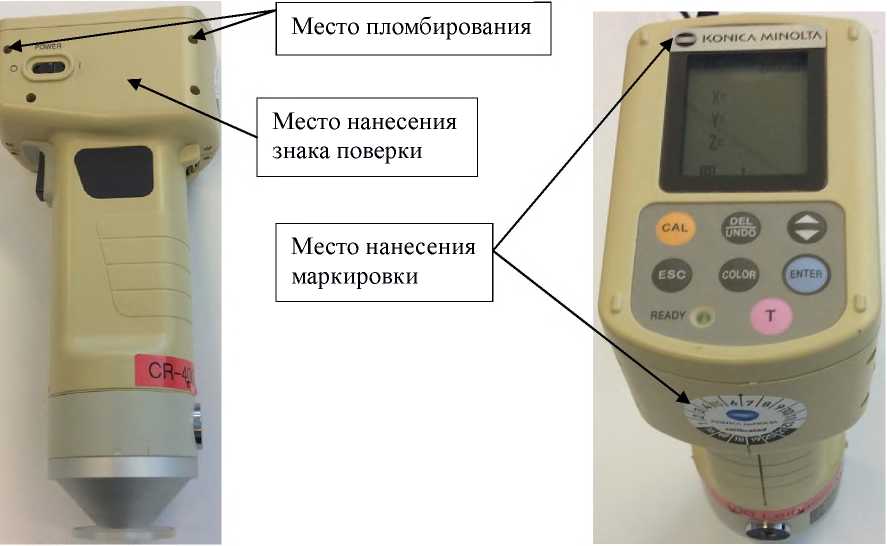

Общий вид компараторов, схемы пломбировок от несанкционированного доступа, обозначения мест нанесения маркировки и знака поверки представлены на рисунке 1.

Рисунок 1 - Общий вид компараторов с обозначением мест нанесения маркировки, знака

поверки, схемой пломбировки от несанкционированного доступа

Программное обеспечение

Управление компараторами и обработка результатов измерений осуществляется с помощью встроенного специального программного обеспечения «CR-400, CR-410». Программное обеспечение осуществляет функции сбора, обработки и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти микропроцессора.

Установка обновленных версий ПО допускается только представителями предприятия -изготовителя.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CR-400, CR-410

Номер версии (идентификационный номер) ПО

не ниже 1.14

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

CR-400

CR-410

Диапазон измерений координат цвета: X

от 3,0 до 109,0

Y

от 5,0 до 95,0

Z

от 9,0 до 107,0

Пределы допускаемой абсолютной погрешности измерений координат цвета при измерении отражения: AX

±3,0

AY

±5,0

AZ

±9,0

Таблица 3 - Основные технологические характеристики

Наименование характеристики

Значение

CR-400

CR-410

Цветовое различие ДЕ

0,6

0,8

Геометрия освещения/наблюдения, °

D/0

Время измерения, с, не более

1

Источники света:

- измерительный модуль

- при подключении процессора данных D-400

С С, D65

Габаритные размеры, мм, не более: - высота

- ширина

- длина

217

102

63

244 102

63

Масса, кг, не более

0,55

0,57

Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц

от 208 до 252 50/60

Условия эксплуатации:

- температура окружающей среды, оС

- относительная влажность, %, не более

от +13 до +40 85

Знак утверждения типа

наносится на титульный лист руководства пользователя печатным методом и на корпус спектрофотометров методом наклеивания

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Компараторы цвета Konica Minolta моделей CR-400, CR-410

-

1 шт.

Белая калибровочная пластина 1)

-

1 шт.

Адаптер переменного тока

-

1 шт.

Батарея ААА для измерительного модуля

-

4 шт.

Батарея АА для процессора данных

-

4 шт.

Персональный компьютер 1)

-

1 шт.

CD-диск с программным обеспечением 1)

-

1 шт.

Комплект сменных частей и принадлежностей 1)

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 020.М4-18

1 экз.

1) Предоставляется по требованию заказчика

Поверка

осуществляется по документу МП 020.М4-18 «Государственная система обеспечения единства измерений. Компараторы цвета Konica Minolta моделей CR-400, CR-410. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 24 января 2018 года.

Основные средства поверки:

- рабочий эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГОСТ 8.205-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых компараторов с требуемой точностью.

Знак поверки наносится на корпус компараторов (место нанесения указано на рисунке 1).

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.205-14 ГСИ. Государственная поверочная схема для средств измерений координат цвета и координат цветности, показателей белизны и блеска

Техническая документация «Konica Minolta», Япония
