Анализаторы влажности FAS исп. FAS-W

Номер в ГРСИ РФ: 72752-18
Производитель / заявитель: ООО "НПО "Вымпел", г.Дедовск
Скачать
72752-18: Описание типа СИ Скачать 248.6 КБ
72752-18: Методика поверки МП-242-2240-2018 Скачать 5.9 MБ
Нет данных о поставщике
Анализаторы влажности FAS исп. FAS-W поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы влажности FAS исполнения FAS-W предназначены для автоматических измерений температуры точки росы и объемной доли влаги в природном газе и других газовых средах (воздух, азот и др.) при избыточном давлении до 10 МПа.

Информация по Госреестру

Основные данные
Номер по Госреестру 72752-18
Наименование Анализаторы влажности
Модель FAS исп. FAS-W
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 16.10.2023
Производитель / Заявитель

ООО "НПО "Вымпел", г.Дедовск

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 80
Найдено поверителей 3
Успешных поверок (СИ пригодно) 80 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

72752-18: Описание типа СИ Скачать 248.6 КБ
72752-18: Методика поверки МП-242-2240-2018 Скачать 5.9 MБ

Описание типа

Назначение

Анализаторы влажности FAS исполнения FAS-W предназначены для автоматических измерений температуры точки росы и объемной доли влаги в природном газе и других газовых средах (воздух, азот и др.) при избыточном давлении до 10 МПа.

Описание

Принцип измерений анализаторов влажности FAS исполнения FAS-W (далее -анализаторы) - оптический конденсационный метод измерения температуры точки росы, основанный на использовании эффекта полного преломления. Для реализации эффекта полного преломления в качестве источника излучения используется лазер с вертикально поляризованным излучением. В результате, когда поверхность зеркала сухая, луч от лазера, падающий на поверхность зеркала под углом Брюстера, полностью преломляется в зеркало. При охлаждении поверхности зеркала элементом Пельтье и появлении капель воды, луч не преломляется в тело зеркала, а рассеивается на сконденсированных каплях. Система фотоэлектронной регистрации реагирует на отражение света от капель воды возрастанием уровня фотосигнала, поступающего с фотоприемника. Уровень сигнала фотоприемника зависит от количества капель воды, сконденсировавшейся на поверхности охлаждаемого зеркала.

Методика измерений температуры точки росы, реализованная в анализаторах, соответствует ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» и ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».

Анализаторы обеспечивают пересчет измеряемой температуры точки росы в значения объемной доли влаги и массовой концентрации, а также приведение измеренной температуры точки росы к давлению, отличному от рабочего, в соответствие со стандартами:

ГОСТ 8.547-2009, ГОСТ 20060-83, ISO 18453:2004.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы представляют собой стационарные одноблочные приборы циклического действия.

Конструктивно анализатор состоит из первичного измерительного преобразователя (далее — ПИП), корпуса, крышки и блока электроники, находящегося внутри корпуса. Первичный преобразователь представляет собой измерительную ячейку, состоящую из диэлектрического охлаждаемого зеркала со встроенным термодатчиком и элементами Пельтье, лазерного диода, фотоприемника и камеры высокого давления, через которую проходит контролируемый газ. Камера высокого давления рассчитана на избыточное давление анализируемой среды до 10 МПа.

Электрическое питание и связь с внешними телекоммуникационными системами обеспечивается путём подключения кабелей через три кабельных ввода (один основной и два дополнительных) к клеммной колодке, находящейся под крышкой прибора. Дополнительные кабельные вводы поставляются отдельно от прибора и монтируются при необходимости.

Анализатор обеспечивает выходные сигналы:

- цифровой интерфейс RS-485 (протокол ModBus/RTU);

- аналоговый выходной сигнал постоянного тока 4-20 мА;

- два аварийных выхода «Alarm» типа «открытый коллектор», нагрузочная способность которых составляет 0,6 А при 125 VAC и 2 А при 30VDC.

Конструкция ПИП имеет специальный сквозной канал (канал охлаждения) для обеспечения свободного протока жидких и газообразных хладагентов. Для охлаждения корпуса анализатора допускается использование различных хладагентов: вода, этиловый спирт, углекислый газ, пропан, природный газ после дросселирования и т. п. Максимальное давление хладагента, подводимого к каналу охлаждения, не должно превышать 1 МПа. Вход и выход канала охлаждения имеют трубную цилиндрическую резьбу G1/8-A для подключения внешних фитингов для подачи хладагентов.

Для проведения измерений газовых сред с температурой точки росы выше или равной температуре окружающей среды, необходимо обеспечить обогрев подводящих линий и корпуса анализатора до температуры выше измеряемой температуры точки росы не менее чем на 5 °С, во избежание выпадения конденсата.

Подключение прибора к внешним газовым системам проводится с помощью обжимного соединения под трубку с наружным диаметром 3 мм либо 6 мм.

Анализатор выпускается в трех исполнениях: А, В и С, отличающихся диапазонами измерений температуры точки росы и объемной доли влаги.

Общий вид анализаторов представлен на рисунке 1.

Для исключения несанкционированного доступа к метрологически-значимой части прибора на крепежные винты блока электроники и колпачка ПИП наносятся пломбы. Заводской номер наносится на табличку анализатора методом шелкографии.

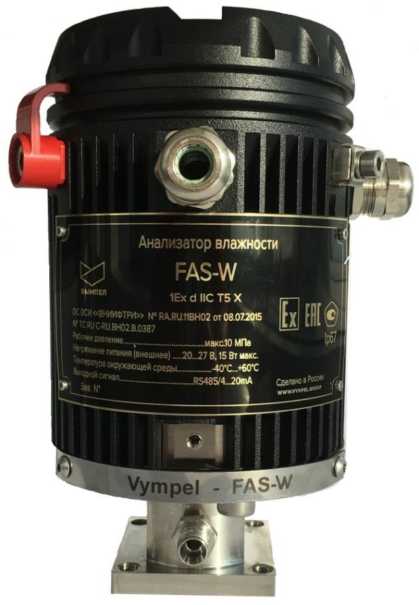

Рисунок 1 - Общий вид

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения температуры точки росы и/или объемной доли влаги.

ПО выполняет следующие функции:

- прием, обработка и передача измерительной информации от первичного измерительного преобразователя;

- управление режимами первичного измерительного преобразователя (нагрев/охлаждение);

- формирование выходных сигналов (аналогового и цифрового) и передача данных;

- сравнение измеренных значений с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

- автоматическая диагностика состояния анализатора.

А нализаторы обеспечивают работу с автономным ПО Hygrovision версии 4.5 или выше.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Встроенное ПО идентифицируется посредством цифрового выхода RS485 при подключении анализатора к внешним телекоммуникационным системам.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FAS-W

Номер версии (идентификационный номер) ПО

v1.0

Цифровой идентификатор ПО

0xCBD5867D, алгоритм CRC-32

Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики

Значение

Исполнение А

Исполнение В

Исполнение С

Диапазон измерений температуры точки росы, oC:

- диапазон I

- диапазон II1)

- диапазон III

от -30 до +60 от -80 до +20 от -65 до +30

---

от -30 до +60 от -80 до +20 от -65 до +30

Диапазон измерений объемной доли

____ _ -1

влаги, млн 1

- диапазон I

- диапазон II

- диапазон III

--

от 0,5 до 200403 от 0,5 до 20403 от 0,5 до 450403

от 0,1 до 200403 от 0,1 до 40403

Диапазон    показаний    массовой

концентрации, мг/м3

от 0,1 до 600^ 103

Пределы допускаемой абсолютной погрешности    при    измерении

температуры точки росы в диапазоне, °С:

- от -80 до -65 °С включ.

- св. -65 до -30 °С включ.

- св. -30 до +60 °С включ.

±3,0

±2,0

±1,5

Пределы допускаемой относительной погрешности при измерении объемной доли влаги в диапазоне, %: - от 0,5 до 100 млн-1 включ.

- св. 100 до 200403 млн-1

- св. 200 до 450403 млн-1

±10 ±5 ±5

Пределы допускаемой приведенной 2) погрешности        преобразования

измеренного значения в выходной сигнал (4...20) мА, %

±0,3

Длительность цикла измерения, мин

от 5 до 15

1) При использовании дополнительного охлаждения корпуса прибора.

2) Нормирующее значение - разность между верхним и нижним пределами диапазона выходного токового

сигнала.

Таблица 3 - Основные технические характеристики анализаторов

Наименование характеристики

Значение

Расход пробы, дм3/мин

от 0,2 до 2

Анализатор выполнен во взрывозащищенном исполнении, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ Р 30852.1-2002, маркировка взрывозащиты

1 Ex d IIC T5 X

Степень защиты оболочки от воздействия твердых тел и воды по ГОСТ 14254-2015

IP67

Выходные сигналы

- сигнализация

- цифровой

- аналоговый (активный)

2  выхода  типа  «открытый

коллектор» 1)

RS485 /протокол Modbus/ RTU, пробой изоляции 500 В

выход (4-20) мА, сопротивление нагрузки    400 Ом,    пробой

изоляции 500 В

Диапазон напряжения питания постоянным током, В

от 20 до 27

Потребляемая электрическая мощность, Вт, не более

15

Масса, кг, не более:

- анализатор

- блок питания DR-60-24

4 0,69

Габаритные размеры (высота x ширина x длина), мм, не более - анализатор

- блок питания DR-60-24

185 х 120 х 135

80 х 90 х 60

Средняя наработка на отказ, ч

20 000

Средний срок службы анализатора, лет

10

Условия эксплуатации

- диапазон температур окружающей среды, oC

- относительная влажность воздуха при температуре +35 °С и более низких без конденсации влаги (без прямого попадания атмосферных осадков), %

- диапазон атмосферного давления, кПа

от -40 до +70 1)

до 98 от 84 до 106,7

Параметры анализируемой среды

- избыточное давление, МПа, не более

- диапазон температуры анализируемой среды, oC

10 от -20 до +80

1) При использовании анализатора во взрывоопасных зонах помещений и наружных установок диапазон температур окружающей среды от минус 40 до плюс 60 °C.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе анализатора.

Комплектность

Таблица 4 - Комплектность средства измерений

Обозначение

Наименование

Кол-во

Примечание

Основной комплект

ВМПЛ2.848.008

Анализатор влажности FAS исполнения FAS-W в комплекте со следующим дополнительным оборудованием и принадлежностями:

1

КРАУ8.046.155

Крышка

1

Для транспортировки анализатора

ВМПЛ8.054.011

Крышка

1

Для газоподвода

КРАУ8.331.003

Ключ для крышек

1

Ватные палочки для чистки зеркала

1

Упаковка 50 шт.

Источник питания DR-60-24

1

1.622.1600.50

Кабельный ввод

2

Дополнительные кабельные вводы

1.325.1600.50

Уплотнительное кольцо

2

Для монтажа дополнительных кабельных вводов

Эксплуатационная документация

ВМПЛ2.848.008 РЭ

Анализатор влажности FAS исполнения FAS-W. Руководство по эксплуатации

1

МП-242-2240-2018

Анализатор влажности FAS исполнения FAS-W. Методика поверки

1

ВМПЛ2.848.008

ФО

Анализатор влажности FAS исполнения FAS-W. Формуляр

1

Свидетельство о поверке

1

Оборудование, поставляемое по спецзаказу

Преобразователь интерфейсов RS485/RS232/USB для подключения анализатора к технологическому компьютеру.

Термочехол для установки анализатора непосредственно на трубопроводе

Блок внешней индикации измеренных значений

Датчик абсолютного давления во взрывозащищенной оболочке

Погружной газоподвод для монтажа анализатора непосредственно на газопровод

Примечание — При заказе анализатора влажности FAS-W совместно с системой подготовки газа, анализатор поставляется уже смонтированным на систему.

Сведения о методах измерений

ВМПЛ2.844.001 РЭ «Анализаторы влажности FAS исполнения FAS-W. Руководство по эксплуатации», раздел 1

ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде»

ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде»

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ВМПЛ2.848.008 ТУ Анализаторы влажности FAS. Технические условия.

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»
