Станции базовые спутниковые навигационные СБС-363-02

Назначение

Станции базовые спутниковые навигационные «СБС-363-02» (далее - СБС) - предназначены для измерений навигационных параметров для определений приращений координат методом относительного позиционирования по ГОСТ Р 53606-2009.

Описание

Принцип действия СБС заключается в непрерывном приеме и обработке сигналов со спутников космических навигационных систем ГЛОНАСС в частотных диапазонах F1, F2 (параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 1.0 от 2016 г.); GPS в частотных диапазонах L1, L2 (параметры сигналов GPS согласно IS-GPS-200E от 08.06.2010 г., IS-GPS-705A от 08.06.2010 г). Связь с внешними устройствами осуществляется через интерфейс USB и последовательные порты RS-232-1 и RS-232-2.

Конструктивно СБС состоит из: приемника СБС-363 (устройство СБС-363, адаптер сетевой, жгут SCD-128FF) и устройства антенного.

Устройство СБС выполнено в виде пыле - влагозащищенного блока. Крышка и основание корпуса устройства СБС выполнены из алюминиевого сплава. С торцов корпуса на четырех винтах закрепляются текстолитовые боковины, в которых имеются отверстия под соединители.

Устройство СБС вмещает в себя устройство сопряжения (УС), обеспечивающее взаимосвязь и управление узлов устройства СБС и внешних подключенных устройств. В корпусе имеются конструктивные салазки, в которые вставляется УС. Передняя панель корпуса СБС оснащена соединителями и индикаторами:

- соединитель «Power (10-30) V» - для подключения сетевого адаптера;

- соединитель USB - для подключения к ПК и обеспечения обмена навигационной информацией;

- индикатор питания светится зеленым цветом при подключенном устройстве СБС к сети 220 В 50 Гц посредством сетевого адаптера;

- индикатор «Lock» светиться постоянно зеленым цветом при включении приемника СБС, мигает с интервалом 0,5 секунды при поиске сигналов ГНСС, прекращает светиться при получении устройством СБС достоверного решения навигационной задачи.

Задняя панель корпуса оснащена следующими соединителями:

- соединитель антенный для подключения антенного устройства;

- соединитель «1 Hz» для получения сигнала метки времени;

- соединители «RS-232-1», «RS-232-2» для подключения преобразователей интерфейсов Nport 5150 и SER-485 Lite.

Шкаф СБС-363 представляет из себя щит с монтажной панелью YKM41-02-31 и расположенными в нем приемником СБС-363 и преобразователями интерфейсов Nport5150 и SER-485 Lite.

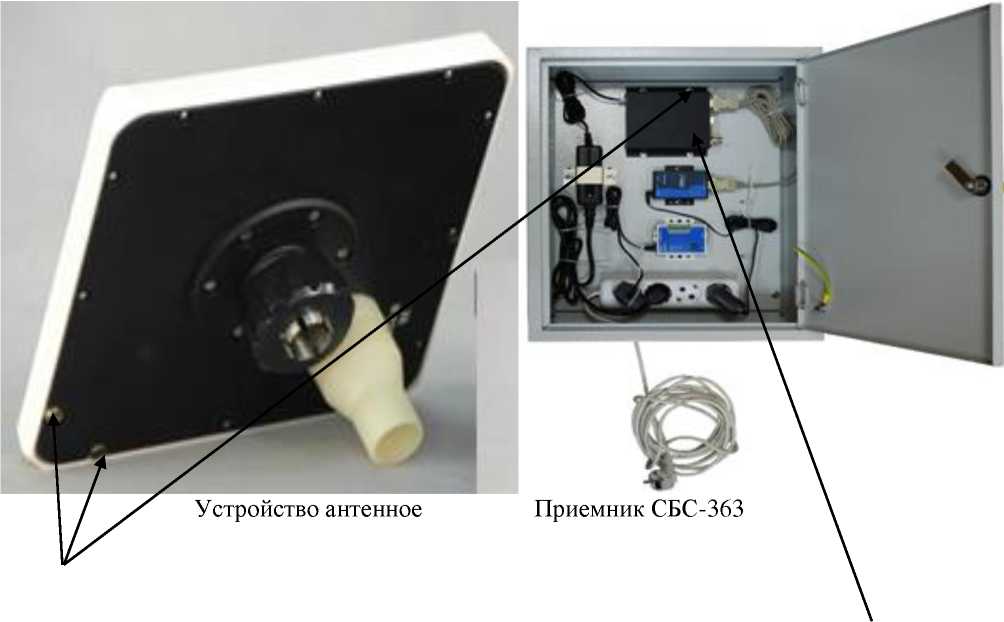

Внешний вид СБС с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

а

Приемник СБС-363

Устройство антенное

б

а - место пломбировки от несанкционированного доступа б - место нанесения наклейки со знаком утверждения типа Рисунок 1 - Внешний вид СБС

Программное обеспечение

СБС поставляются со встроенным программным обеспечением (ПО) регистрации данных BSW, позволяющим контролировать измерительный процесс в полевых условиях, которое реализует сбор, хранение и предоставление измерительной информации.

Внешняя программа постобработки «BL-GEO for Windows», поставляемая в комплекте, предназначена для высокоточной обработки геодезических измерений, выполняемых с помощью СБС.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологически значимая часть ПО СБС и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится в верхнем правом углу титульного листа Руководства по эксплуатации методом компьютерной графики и на корпус шкафа СБС-363 и приемника СБС-363 в виде наклейки.

Комплектность

Таблица 4 - Комплект поставки

Поверка

осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».

Основные средства поверки:

- эталонный пространственный полигон 2-го разряда по МИ 2292-94, регистрационный номер 42014-09 в Федеральном информационном фонде, доверительные границы абсолютной погрешности полигона (при доверительной вероятности 0,95) при измерении приращений координат в плане ±30 мм;

- линейные базисы по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1-10’6-D) мм, где D - длина базиса в миллиметрах;

- линейка измерительная металлическая 300 мм по ГОСТ 427-75, регистрационный номер № 66266-16 в Федеральном информационном фонде;

- рулетка измерительная металлическая 2 м 2 разряда по ГОСТ 7502-98, регистрационный номер № 46391-11 в Федеральном информационном фонде;

- термогигрометры ИВА-6Н-КП-Д, пределы допускаемой абсолютной погрешности измерений температуры ±0,3 °С; регистрационный номер № 46434-11 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СБС с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»

ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения»

ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»

Станция базовая спутниковая навигационная «СБС-363-02». Технические условия ТСЮИ.461531.054 ТУ
