Системы безопасности программируемые электронные HiaGuard
| Номер в ГРСИ РФ: | 72772-18 |
|---|---|
| Производитель / заявитель: | Компания "HollySys Group (HollySys)", Китай |
Системы безопасности программируемые электронные HiaGuard (далее - системы) являются программно-техническими комплексами, включающими часть измерительной системы (ИС) и часть аналоговых управляющих каналов, которые предназначены для получения информации о состоянии объектов путем измерительных преобразований входных аналоговых сигналов силы постоянного тока, характеризующих это состояние; воспроизведения силы постоянного тока для управления исполнительными механизмами объектов, машинной обработки полученной информации, преобразования полученной информации в выходные сигналы системы в разных целях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72772-18 |
| Действует | по 16.10.2029 |
| Наименование | Системы безопасности программируемые электронные |
| Модель | HiaGuard |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4cb88804-f33b-c192-9f57-52e68ce5d049 |
Производитель / Заявитель
Компания "HollySys Group (HollySys)", Китай
КИТАЙ
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
72772-18: Описание типа
2024-72772-18.pdf
|
Скачать | 276.8 КБ | |
|
72772-18: Методика поверки
2022-mp72772-18.pdf
|
Скачать | 69.6 КБ |
Описание типа
Назначение
Системы безопасности программируемые электронные HiaGuard (далее - системы) являются программно-техническими комплексами, включающими часть измерительной системы (ИС) и часть аналоговых управляющих каналов, которые предназначены для получения информации о состоянии объектов путем измерительных преобразований входных аналоговых сигналов силы постоянного тока и частоты следования импульсов, характеризующих это состояние; воспроизведения силы постоянного тока для управления исполнительными механизмами объектов, машинной обработки полученной информации, преобразования полученной информации в выходные сигналы системы в разных целях.
Описание
Принцип действия систем заключается в последовательном преобразовании принимаемых от измерительных преобразователей (ИП) входных аналоговых сигналов в цифровой код, а также преобразовании цифрового кода управляющего сигнала в выходные сигналы силы постоянного тока в диапазоне от 4 до 20 мА.
Все измерительные каналы системы используют архитектуру тройного резервирования (TMR), связь с контроллерами осуществляется по соответствующим независимым шинам входа/выхода.
В состав части ИС входят:
- 16-ти канальные клеммные (терминальные) модули аналогового ввода SGM3410, обеспечивающие подключение проводников измерительных каналов ИС, защиту по току, преобразование сигнала силы постоянного тока в диапазоне от 4 до 20 мА в сигнал постоянного напряжения;
- 16-ти канальные модули аналогового ввода SGM410, принимающие от модуля SGM3410 измерительный сигнал постоянного напряжения, выполняют фильтрацию и нормализацию сигнала, аналого-цифровое преобразование и обработку цифрового кода измерительного сигнала;
- 16-ти канальные клеммные (терминальные) модули аналогового ввода SGM3410H, обеспечивающие подключение проводников измерительных каналов ИС, защиту по току, преобразование сигнала силы постоянного тока в диапазоне от 4 до 20 мА в сигнал постоянного напряжения;
- 16-ти канальные модули аналогового ввода SGM410H - модификация модулей SGM410 с HART-протоколом, принимающие от модуля SGM3410H измерительный сигнал постоянного напряжения, выполняют фильтрацию и нормализацию сигнала, аналого-цифровое преобразование и обработку цифрового кода измерительного сигнала;
- 32-х канальные клеммные (терминальные) модули аналогового ввода SGM3412H, обеспечивающие подключение проводников измерительных каналов ИС, защиту по току, преобразование сигнала силы постоянного тока в диапазоне от 4 до 20 мА в сигнал постоянного напряжения;
- 32-х канальные модули аналогового ввода SGM412H с HART-протоколом, принимающие от модуля SGM3412H измерительный сигнал постоянного напряжения, выполняют фильтрацию и нормализацию сигнала, аналого-цифровое преобразование и обработку цифрового кода измерительного сигнала;
- 12-ти канальные клеммные (терминальные) модули ввода сигналов частоты следования импульсов SGM3633, обеспечивающие подключение проводников измерительных каналов ИС, защиту электрических цепей и передачу сигналов частоты следования импульсов в модули SGM633;
- 12-ти канальные модули входных сигналов частоты следования импульсов и защиты от превышения скорости SGM633, принимающие от модуля SGM3633 измерительный сигнал частоты следования импульсов, выполняют преобразование и обработку цифрового кода измерительного сигнала. Измерительные каналы (ИК) с 7 по 12 разделяются на две независимые подгруппы 7A/B/C (ИК с 7 по 9) и 8A/B/C (ИК с 10 по 12). Внутри каждой подгруппы из трех изолированных, параллельных ИК по результатам измерений осуществляется мажоритарная выборка «два-из-трех».
- контроллер SGM20X, выполняющий обработку, полученной от модулей SGM410, SGM410H, SGM412H и SGM633 в виде цифрового кода информации, в соответствии с заложенными алгоритмами и передачи ее через модуль связи для отображения измеряемой величины на экране человеко-машинного интерфейса (например, инженерная или операторская станция на базе персонального компьютера) и других целей.
В состав каналов воспроизведения входят:
- контроллер SGM2OX, формирующий, на основании получаемых через модуль связи управляющих сигналов (от человеко-машинного интерфейса или системы верхнего уровня), сигнал воспроизведения в виде цифрового кода;
- 8-ми канальные модули аналогового вывода SGM520, получающие от контроллера цифровой код выходного сигнала воспроизведения, выполняющие цифро-аналоговое (напряжение) преобразование и преобразование выходного сигнала напряжения в силу постоянного тока в диапазоне от 4 до 20 мА;
- 8-ми канальные клеммные (терминальные) модули аналогового вывода SGM3520, принимающие через 78 жильный кабель от модуля SGM520 и передающие управляющие сигналы в виде силы постоянно тока диапазоне от 4 до 20 мА исполнительным механизмам объекта управления.
Допускают наличие буквенных или цифровых значений в обозначении типа модулей, указанных после приведенных наименований и отвечающих за метрологически незначимую часть модулей.
Модуль контроллера, модуль связи и многоканальные модули аналогового ввода/вывода устанавливаются в несущем каркасе и соединяются друг с другом по шине.
Клеммные (терминальные) модули ввода/вывода монтируются на DIN-рейки и соединяются с соответствующими модулями ввода/вывода с помощью 78 жильного кабеля.
Все составные части систем монтируются, как правило, в одном шкафу.

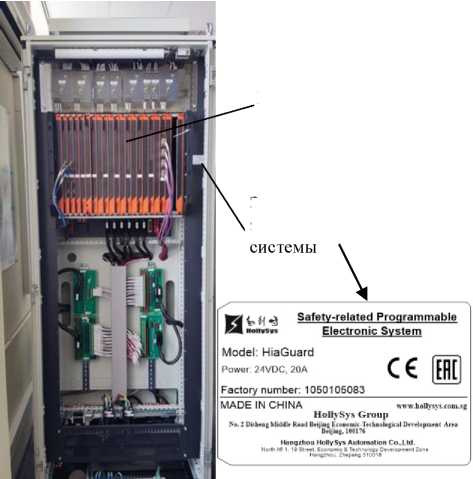

На рисунках 1 и 2 показаны, соответственно, виды с передней и задней стороны электротехнического шкафа.
Заводской номер в виде цифрового обозначения в виде наклейки наносится на корпус электротехнического шкафа системы, пример типовой наклейки и место нанесения представлены на рисунке 1.
Знак поверки на системы не наносится.
Системы используются в системах противоаварийной автоматической защиты (ПАЗ), аварийного отключения (ESD), пожарно-газовых системах (FGS), системах управления горелками (BMS) для взрывопожароопасных объектов различных отраслей промышленности, где требуется уровень обеспечения безопасности класса SIL3.
Системы комплектуются для конкретного объекта и могут отличаться по составу.
Вариант комплектования определяется заказчиком и указывается в заказе-заявке на поставку.
Пломбирование систем не предусмотрено.
Несущий каркас с контроллером и модулями
Заводская этикетка с заводским номером системы \
Model: HiaGuard
Factory number: 1050105083__________________
MADE IN CHINA www.boHysys.com.sg
HoIlySys Group л«гч*си,>|4"*1 а,’*а“|Ш‘™1 Ar"
Hangzhou HoIlySys Aukmialion Co.,Ltd.
0^ u Safety-related Programmable
Mviivsvs Electronic System
Блоки питания
Клеммные (терминальные) модули ввода/вывода

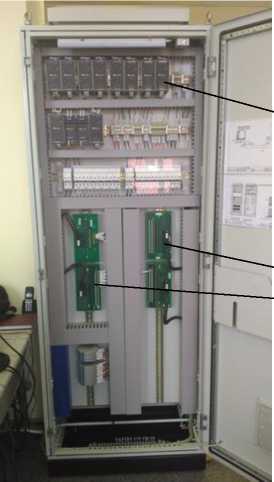

Рисунок 1 - Передняя сторона Рисунок 2 - Задняя
электротехнического шкафа сторона
электротехнического
шкафа
Программное обеспечение
Программное обеспечение (ПО) систем включает встроенное ПО и
ПО Safe-AutoThink, устанавливаемое на персональный компьютер (инженерную станцию).
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в память модулей ввода/вывода во время производственного цикла на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Особенности установки и конструкция систем (модули и терминальные базы устанавливается в запирающемся шкафу) защищают ПО от несанкционированного доступа в процессе эксплуатации, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО Safe-AutoThink, не влияющее на метрологические характеристики, идентификационные данные которого описаны в таблице 1, предназначено для конфигурирования работы систем и просмотра данных с помощью ПК. Доступ к нему осуществляется по логину и паролю.
Идентификационные данные ПО Safe-AutoThink представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО Safe-AutoThink
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Safe-AutoThink |
|
Номер версии ПО, не ниже |
1.2 |
|
Цифровой идентификатор ПО |
по номеру версии |
Технические характеристики
Метрологические и технические характеристики систем приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики систем________________________________
|
Тип ИК |
Диапазон измерения сигнала |
Диапазон воспроизведения сигнала |
Пределы допускаемых погрешностей |
|
Измерение силы постоянного тока |
от 4 до 20 мА |
- |
Y = ±0,2% 1 |
|
Воспроизведение силы постоянного тока |
- |
от 4 до 20 мА |
Y = ±0,2% 1 |
|
Измерение частоты следования импульсов |
от 0,5 до 100 Гц |
- |
Д = ±0,2 Гц |
|
св. 100 Гц до 10 кГц |
- |
Д = ±1,0 Гц | |
|
св. 10 кГц до 32 кГц |
- |
Y = ±0,01 % | |
|
Примечания В таблице приняты следующие обозначения: - y — пределы допускаемых основных приведенных к диапазону измерений погрешностей; - Д - пределы допускаемых абсолютных погрешностей; 1 - нормирующим значением при расчете пределов допускаемых погрешностей является 22 мА. При отклонении температуры окружающего воздуха от +25 °С предусмотрена дополнительная температурная погрешность удоп = ±0,01%/1°С | |||
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20,4 до 28,8 |
|
Рабочие условия применения: - температура окружающей среды °С |
от 0 до +60 |
|
- относительная влажность окружающего воздуха при температуре +20 оС, без конденсации, % |
от 5 до 95 |
|
Высота над уровнем моря, м |
до 2000 |
Таблица 4 - Показатели надежности
|
Срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
250000 |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации «HiaGuard. Руководство по эксплуатации» типографским способом.
Комплектность
Таблица 5 - Комплектность систем
|
Наименование |
Обозначение |
Количество, шт. |
|
Система безопасности программируемая электронная |
HiaGuard |
1 |
|
HiaGuard. Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 7 «Аппаратные средства I/O» руководства по эксплуатации.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;
Системы безопасности программируемые электронные HiaGuard. Стандарт
предприятия.
