Приборы приемно-контрольные пожарные и управления Контроллер ПК ВЕГА-Р
Номер в ГРСИ РФ: | 72773-18 |
---|---|
Производитель / заявитель: | ООО "Вега-ГАЗ", г.Москва |
![КтоПоверит](https://all-pribors.ru/images/logo-full-kp-site.png)
Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р» предназначены для измерений и преобразований аналоговых электрических сигналов (сопротивление, сила и напряжение постоянного тока) поступающих от первичных измерительных преобразователей (далее - ПИП), контролирующих параметры технологических процессов, в значения физических величин с последующей обработкой, представлением и регистрацией информации о состоянии контролируемого объекта, а также выработкой управляющих воздействий.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 72773-18 |
Наименование | Приборы приемно-контрольные пожарные и управления |
Модель | Контроллер ПК ВЕГА-Р |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 16.10.2023 |
Производитель / Заявитель
ООО "Вега-ГАЗ", г.Москва
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 5 лет |
Зарегистрировано поверок | 10 |
Найдено поверителей | 2 |
Успешных поверок (СИ пригодно) | 10 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 30.06.2024 |
Поверители
Скачать
72773-18: Описание типа СИ | Скачать | 995.4 КБ | |
72773-18: Методика поверки МЦКЛ.0241.МП | Скачать | 806.8 КБ |
Описание типа
Назначение
Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р» предназначены для измерений и преобразований аналоговых электрических сигналов (сопротивление, сила и напряжение постоянного тока) поступающих от первичных измерительных преобразователей (далее - ПИП), контролирующих параметры технологических процессов, в значения физических величин с последующей обработкой, представлением и регистрацией информации о состоянии контролируемого объекта, а также выработкой управляющих воздействий.
Описание
Принцип действия приборов приемно-контрольных пожарных и управления «Контроллер ПК ВЕГА-Р» (далее - ПК) основан на аналого-цифровом преобразовании электрических выходных сигналов от ПИП и выработке управляющих выходных сигналов ПК на основании полученной и обработанной измерительной информации. Согласно классификации ГОСТ Р 8.596, ПК относятся к комплексным компонентам измерительных систем.
Конструктивно ПК состоит из:
- контроллер противопожарный (ППК);
- устройства представления информации (УПИ);
- панели сигнализации и управления (ПСУ);
- устройства коммуникационного (УК);
- автоматизированного рабочего места (АРМ ПК).
Для обеспечения регистрации, хранения и представления информации о состоянии контролируемого объекта в составе ПК имеется АРМ ПК и/или ПСУ, осуществляющие также функцию управления средствами пожаротушения. ПСУ может быть встраиваемой и/или выносной.
Передача информации во внешние цепи осуществляется по стандартным интерфейсам типа RS-232, RS-422/RS-485 или Ethernet.
ПК обеспечивает измерение, преобразование и представление в виде значений измеряемой физической величины, аналоговые сигналы от ПИП следующих видов:
- ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока по ГОСТ 26.011-80;
- термопреобразователи сопротивления (ТС) с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009;
- термоэлектрические преобразователи (ТП) с НСХ по ГОСТ Р 8.585-2001.
Типы и количество ИК зависят от конкретного исполнения ПК.
О бщий вид ПК приведен на рисунке 1.
Защита от несанкционированного доступа осуществляется посредством ограничения физического доступа (дверца ПК закрывается на ключ).
Схема защиты от несанкционированного доступа представлена на рисунке 2.
![](/images/ot/18//72773-18-2.jpg)

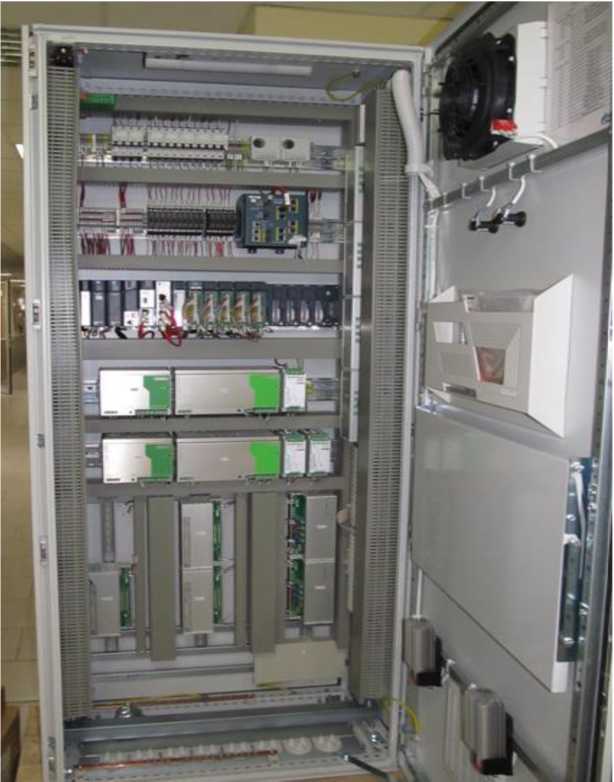

Рисунок 1 - Общий вид ПК
![](/images/ot/18//72773-18-3.jpg)

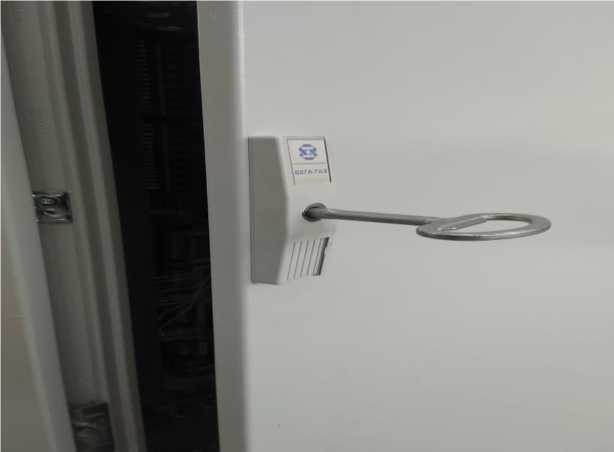

Рисунок 2 - Схема защиты от несанкционированного доступа
Программное обеспечение
Программное обеспечение ПК состоит из резидентного и внешнего.
Резидентное программное обеспечение (далее - РПО) записывается в энергонезависимую память на этапе производства и не может быть изменено потребителем. РПО реализует функции контроля, управления, вычисления, диагностики и обмена информацией.
Внешнее программное обеспечение (далее - ВПО) устанавливается на АРМ ПК и ПСУ. ВПО реализует функции визуализации информации и ввода команд управления.
Защита ПО ПК от несанкционированного изменения обеспечивается ограничением физического доступа к ПК, АРМ ПК, ПСУ и УПИ.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные РПО представлены в таблице 1.
Идентификационные данные ВПО АРМ и ВПО ПСУ представлены в таблицах 2 и 3.
Таблица 1 - Идентификационные данные РПО ПК
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование РПО ПК |
PK PO |
Номер версии (идентификационный номер РПО ПК) |
Не ниже 7001 |
Цифровой идентификатор РПО ПК |
- |
Таблица 2 - Идентификационные данные ВПО АРМ |
ПК |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ВПО АРМ ПК |
PK PO |
Номер версии (идентификационный номер ВПО АРМ ПК) |
Не ниже 7001 |
Цифровой идентификатор ВПО АРМ ПК |
- |
Таблица 3 - Идентификационные данные ВПО ПСУ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ВПО ПСУ |
PK PO |
Номер версии (идентификационный номер ВПО ПСУ) |
Не ниже 7001 |
Цифровой идентификатор ВПО ПСУ |
- |
Технические характеристики
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Параметры входов для подключения ПИП: - термопреобразователи сопротивления по ГОСТ 6651-2009 с номинальной статической характеристикой - термоэлектрические преобразователи по ГОСТ Р 8.585-2001 с номинальной статической характеристикой - ПИП с унифицированным токовым выходным сигналом силы постоянного тока, мА - ПИП с унифицированным токовым выходным сигналом напряжения постоянного тока, В |
50П; 50М; 100П; 100М Тип К от 0 до 20; от 0 до 5; от 4 до 20 от 0 до 5; от 1 до 5; от 0 до 10; от -10 до 10 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С: - ИК температуры с термопреобразователями сопротивления - ИК температуры с термоэлектрическими преобразователями |
от -100 до +350 от -100 до +1350 |
Диапазоны формирования выходных аналоговых сигналов управления: - сигналы силы постоянного тока, мА - сигналы напряжения постоянного тока, В |
от 0 до 20; от 4 до 20 от 0 до 10; от -10 до 10 |
Пределы допускаемой приведенной к диапазону измерений погрешности измерения входных аналоговых сигналов и преобразования их в значение физической величины, %: |
±0,2 |
Пределы допускаемой приведенной к диапазону формирования погрешности формирования выходных аналоговых сигналов управления, % |
±0,2 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения напряжения питания в диапазоне рабочего напряжения питающей сети, в долях от пределов допускаемой основной погрешности |
0,5 |
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от +15 до +25 от 30 до 80 от 84 до 106 от 198 до 242 50±1 |
Примечания 1 За нормирующее значение принимается разность между верхним и нижним пределами диапазона измерений (диапазон измерений для конкретного ПК может быть любым в пределах диапазона измерений, указанного в данной таблице, в зависимости от заказа). 2 Погрешность канала компенсации температуры холодного спая термопар включена в значение основной погрешности. 3 Диапазон измерений физической величины, получаемой от ПИП с выходными аналоговыми сигналами силы и напряжения постоянного тока, выбирается при программировании ПК и отображается в единицах измеряемой физической величины четырьмя десятичными разрядами. |
Таблица 5 Основные технические характеристики
Наименование характеристики |
Значение |
Максимальное количество реализуемых ИК |
60 |
Параметры электрического питания: - основной источник питания: - напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
50±1 |
- резервный источник питания: - напряжение постоянного тока, В |
от 94 до 121; от 187 до 242 |
- напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
50±1 |
Габаритные размеры, мм, не более: - высота |
2000 |
- ширина |
800 |
- длина |
1000 |
Масса, кг, не более: - контроллер противопожарный (ПИК) |
350 |
- устройство представления информации (УИИ) |
400 |
- устройство коммуникационное (УК) |
400 |
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +50 |
- относительная влажность воздуха при 40 °С без конденсации влаги, %, не более |
93 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на корпус в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
приведена в таблице 6.
Таблица 6 - Комплектность
Наименование |
Обозначение |
Количество |
Прибор приемно-контрольный пожарный и управления «Контроллер ПК ВЕГА-Р» |
- |
1 шт. |
Комплект принадлежностей |
- |
1 шт. |
Формуляр |
- |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МЦКЛ.0241.МП |
1 экз. |
Поверка
осуществляется по документу МЦКЛ.0241.МП «Приборы приемно-контрольные пожарные и управления «Контроллер ПК ВЕГА-Р». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 04.07.2018 г.
Перечень основных средств поверки:
- калибратор многофункциональный MC5-R, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений рег. № 18624-99;
- магазин сопротивлений Р4831, рег. № 38510-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ТУ 26.30.50-001-47570130-2017 Приборы приемно-контрольные пожарные и управления
«Контроллер ПК ВЕГА-Р». Технические условия
