Датчики уровня топлива Omnicomm LLS 4, Omnicomm LLS Military Edition
| Номер в ГРСИ РФ: | 72798-18 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ООО "Омникомм Технологии", г.Щелково |
Датчики уровня топлива Omnicomm LLS 4, Omnicomm LLS Military Edition (далее -датчики уровня топлива Omnicomm) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72798-18 |
| Наименование | Датчики уровня топлива |
| Модель | Omnicomm LLS 4, Omnicomm LLS Military Edition |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.10.2023 |
Производитель / Заявитель
ООО "Омникомм Технологии", г.Щелково
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 2392 |
| Найдено поверителей | 17 |
| Успешных поверок (СИ пригодно) | 2388 (100%) |
| Неуспешных поверок (СИ непригодно) | 4 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 72798-18: Описание типа СИ | Скачать | 593.6 КБ | |
| 72798-18: Методика поверки МП 208-032-2018 | Скачать | 8.9 MБ |
Описание типа
Назначение
Датчики уровня топлива Omnicomm LLS 4, Omnicomm LLS Military Edition (далее -датчики уровня топлива Omnicomm) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Описание
Принцип действия датчиков уровня топлива Omnicomm основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).
Электронный блок датчика уровня топлива Omnicomm преобразует измеренное значение емкости в цифровой выходной сигнал.
Датчики уровня топлива Omnicomm состоят из чувствительного элемента, корпуса. В корпусе размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, датчик температуры и узел последовательного интерфейса. Внутренняя полость корпуса залита компаундом. Из корпуса выведен передающий кабель. Чувствительный элемент выполнен в виде алюминиевой полой трубки с алюминиевым стержнем внутри.
Датчики уровня топлива Omnicomm выпускаются в модификациях:
LLS 4 - неразборный датчик уровня подключаемый по цифровому интерфейсу RS-232 (RS-485);
LLS Military Edition (LLS ME) - неразборный датчик уровня подключаемый по цифровому интерфейсу RS-232 (RS-485) с дополнительными элементами защиты от механических повреждений.
Информация об исполнении указывается в структуре условного обозначения следующим образом:
LLS 4 ХХХХ, LLS ME ХХХХ
где ХХХХ - длина измерительной части чувствительного элемента датчика уровня, мм.
Общий вид датчиков уровня представлен на рисунке 1.
а) б)

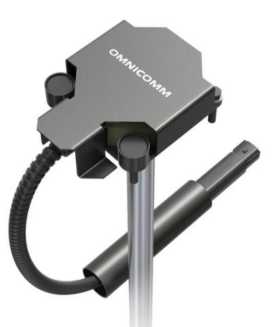

Рисунок 1 - Общий вид датчиков уровня топлива Omnicomm LLS 4, LLS Military Edition а) датчик уровня топлива Omnicomm LLS 4;
б) датчик уровня топлива Omnicomm LLS Military Edition
Пломбирование датчиков уровня от несанкционированного доступа не предусмотрено. При монтаже датчиков предусмотрено пломбирование крепежа, а также разъёма. Схема пломбировки, обозначение мест установки пломб монтажной организации представлены на рисунке 2.
б)
в)
г)

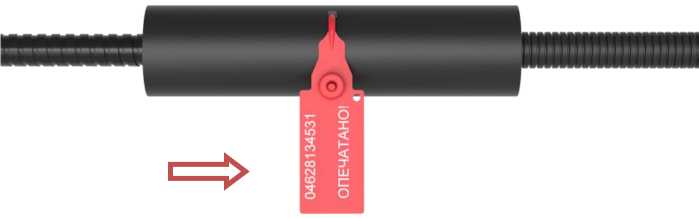

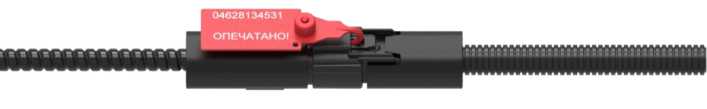

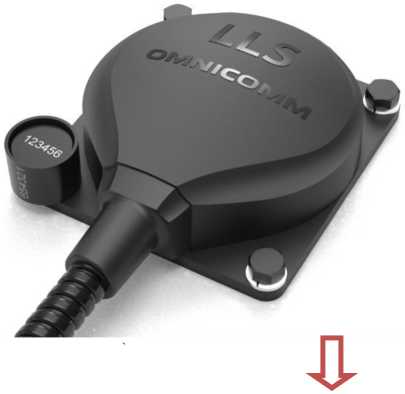

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы монтажной организации
а) схема пломбирования крепежа LLS 4; б) схема пломбирования крепежа LLS ME
в) схема пломбирования разъёма LLS 4; г) схема пломбирования разъёма LLS ME
Программное обеспечение
Датчики уровня топлива Omnicomm содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. ПО защищено шифрованием.
Метрологические характеристики датчиков уровня нормированы с учетом влияния программного обеспечения.
Датчики уровня топлива Omnicomm поддерживают работу с автономным программным обеспечением «Omnicomm Configurator», предназначенным для настройки датчиков уровня и отображения результатов измерений.
Датчики уровня топлива Omnicomm обеспечивают идентификацию встроенного ПО посредством индикации номера версии и идентификационного наименования ПО на экране подключенного к ним компьютеру.
Идентификационные данные прибора приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LLS4_4.0.0.1.enc |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.0.0.1 |
|
Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) |
746C881BE80C97E0EF39EB521A3E1ED9D 94379029066CAD5AABA8048DD05EB65 |
|
Идентификационное наименование ПО |
LLS_ME_4.0.0.1.enc |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.0.0.1 |
|
Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) |
CBDEBFAB0918B88FB5EE5E568A436FDA 52648C65F721402906E9CBAD2B4C8273 |
|
Идентификационное наименование ПО |
Omnicomm Configurator Setup 6.2.7.exe |
|
Номер версии (идентификационный номер) ПО |
Не ниже 6.2.7 |
|
Цифровой идентификатор ПО (ГОСТ Р 34.11.2012) |
4D782631E0AC226D6C5FA0FA40CEBB1F1 040A587303ED6A40701FA935EF70D2B |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длины изготавливаемых чувствительных элементов датчиков уровня, мм |
700, 1000, 1500, 2000, 2500, 3000, 6000 |
|
Диапазон измерений уровня*, мм |
от 150 до 6000 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня**%, |
±1 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня**, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % |
±0,15 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня**, при изменении температуры окружающей среды в диапазоне от 60 °С до 80 °С на каждые 10 °С, % |
±0,25 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С |
от +15 до +25 от +15 до +25 |
|
* диапазон измерений уровня зависит от длины чувствительного элемента * * в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -40 до +80 от 30 до 80 (без конденсации) от 84 до 106 |
|
Напряжение питания постоянного тока, В |
от 7 до 75 |
|
Потребляемая мощность, Вт, не более |
0,4 |
|
Наименование характеристики |
Значение |
|
Напряжение пробоя изоляции, кВ, не менее |
2,5 |
|
Выходной сигнал |
RS485, RS232 |
|
Масса корпуса датчика уровня (без учета передающего кабеля и чувствительного элемента), кг, не более |
2 |
|
Г абаритные размеры корпуса датчика уровня с чувствительным элементом, мм, не более: - длина - ширина - высота |
78 74 24+L* |
|
Диаметр трубки чувствительного элемента, мм, не более |
18 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP68 |
|
Средний срок службы, лет не менее |
10 |
|
* L - длина чувствительного элемента | |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня топлива Omnicomm |
LLS 4 или LLS Military Edition |
1 шт. |
|
Комплект монтажных элементов |
11031LLS4 или 11032LLSME |
1 компл. |
|
Кабель монтажный |
40270 |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
Методика поверки |
МП 208-032-2018 |
1 экз.* |
|
* - допускается поставка методики поверки в количестве 1 экземпляра на партию | ||
Поверка
осуществляется по документу МП 208-032-2018 «ГСИ. Датчики уровня топлива Omnicomm
LLS 4, Omnicomm LLS Military Edition. Методика поверки», утвержденному ФГУП «ВНИИМС» 10 апреля 2018 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 3 с диапазоном измерений равным диапазону поверяемого датчика уровня.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и/или на свидетельство о поверке датчика уровня.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов.
Общие технические условия и методы испытаний
ТУ 4573-019-03066711-2017 Датчики уровня топлива Omnicomm LLS 4, LLS Military
Edition. Технические условия
