Расходомеры ультразвуковые КАТФЛОУ
| Номер в ГРСИ РФ: | 72809-18 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО ПК "РУНА", г.Москва |
Расходомеры ультразвуковые КАТФЛОУ (далее - расходомеры), предназначены для измерений скорости потока, объемного расхода и объема жидкости в напорных трубопроводах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72809-18 |
| Наименование | Расходомеры ультразвуковые |
| Модель | КАТФЛОУ |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 17.10.2023 |
Производитель / Заявитель
ООО ПК "РУНА", г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 4 года |
| Зарегистрировано поверок | 510 |
| Найдено поверителей | 15 |
| Успешных поверок (СИ пригодно) | 508 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 72809-18: Описание типа СИ | Скачать | 1.4 MБ | |
| 72809-18: Методика поверки МП-2550-0288-2018 | Скачать | 4.7 MБ |
Описание типа
Назначение
Расходомеры ультразвуковые КАТФЛОУ (далее - расходомеры), предназначены для измерений скорости потока, объемного расхода и объема жидкости в напорных трубопроводах.
Описание
Принцип действия расходомеров основан на методе «площадь-скорость». Измерение скорости осуществляется по времени прохождения ультразвуковых импульсов по направлению движения жидкости и против него. Разность этих времен пропорциональна средней скорости движения жидкости по трубопроводу. Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода, можно определить расход и количество жидкости.
В состав расходомеров входят, вторичный преобразователь (далее - ВП), с одним или двумя каналами измерений объемного расхода и объема жидкости в зависимости от модели, а также одна или две пары первичных ультразвуковых пьезоэлектрических преобразователей (далее - ПП), различных исполнений (типовое или с расширенным температурным диапазоном), в зависимости от условий эксплуатации, соответственно. При этом ВП может дополнительно комплектоваться термочехлом или термобуфером.
Дополнительно расходомер может комплектоваться специальным ультразвуковым датчиком для определения толщины стенки трубопровода при известных данных о материале трубопровода и/или скорости звука в этом материале (без нормирования погрешности).
По заказу возможно изготовление расходомеров с повышенной точностью измерений.
ПП, установленные с помощью специального быстросъемного приспособления снаружи трубопровода, излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода.
ВП формирует все необходимые команды для ПП, обрабатывает полученную информацию, отображает на табло значения скорости потока, объемного расхода и объема жидкости.
Базовые модели расходомеров (КФ100, КФ150, КФ200, КФ210, КФ230) отличаются портативной или стационарной компоновкой, количеством аналоговых и цифровых выходов, а также материалом корпуса ВП (нержавеющая сталь, алюминий, пластик).
Для вывода на персональный компьютер результатов измерений, а также диагностики и программирования расходомера ВП содержит интерфейс RS232 или RS485.
Модели взрывозащищённого исполнения (КФ100Ех, КФ150Ех, КФ150Exd, КФ170Exd, КФ200Ех, КФ210Ех, КФ230Ех) отличаются от базовых моделей наличием средств взрывозащиты, подтверждённой сертификатом соответствия требованиям Технического регламента Таможенного союза: «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011).
При выборе места установки ПП необходимо иметь прямой участок трубопровода выше по потоку длиной от 5 до 50 Ду и ниже по потоку от 3 до 10 Ду (где Ду - условный внутренний диаметр трубопровода), в зависимости от геометрии трубопровода и характера местных сопротивлений. Более подробная информация по требуемым прямым участкам приведена в Руководстве по эксплуатации.
Допустимое содержание примесей в измеряемой среде не должно превышать 10% от объема. При превышении указанного значения примесей работоспособность расходомеров сохраняется, без нормирования погрешности.

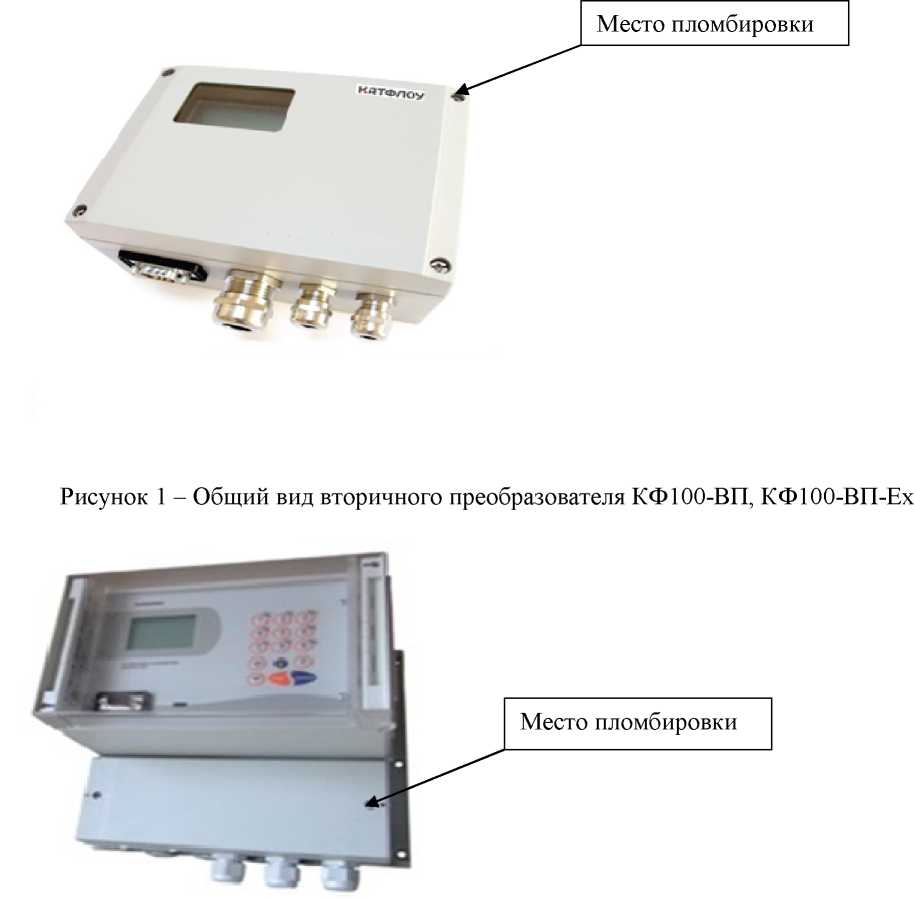

Общий вид ВП и ПП, а также места их пломбирования (в целях предотвращения несанкционированного доступа к узлам регулировки, настройки, а также к элементам конструкции), показаны на рисунках 1 - 8.
Рисунок 2 - Общий вид вторичного преобразователя КФ150-ВП, КФ150-ВП-Ех
Место пломбировки

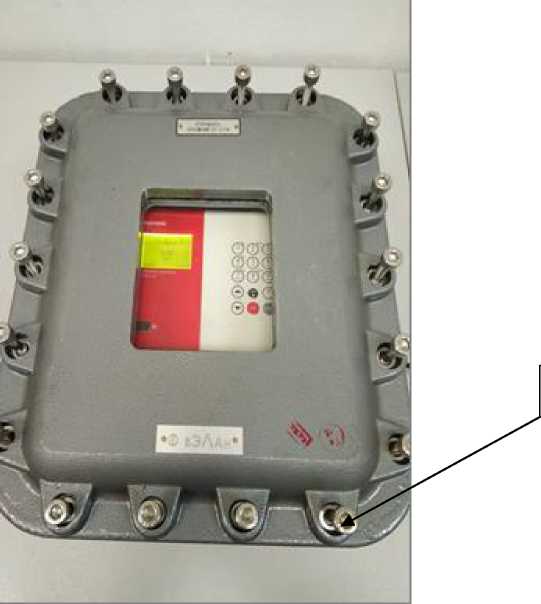

Рисунок 3 - Общий вид вторичного преобразователя КФ150-ВП-Exd
Место пломбировки
Рисунок 4 - Общий вид вторичного преобразователя КФ170-ВП-Ехd

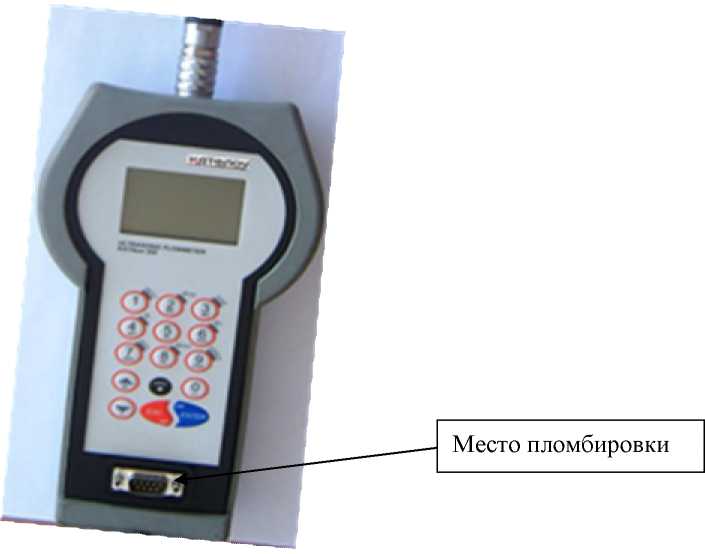

Рисунок 5 - Общий вид вторичного преобразователя КФ200-ВП, КФ200-ВП-Ех
Место пломбировки
Рисунок 6 - Общий вид вторичного преобразователя КФ210-ВП, КФ210-ВП-Ех

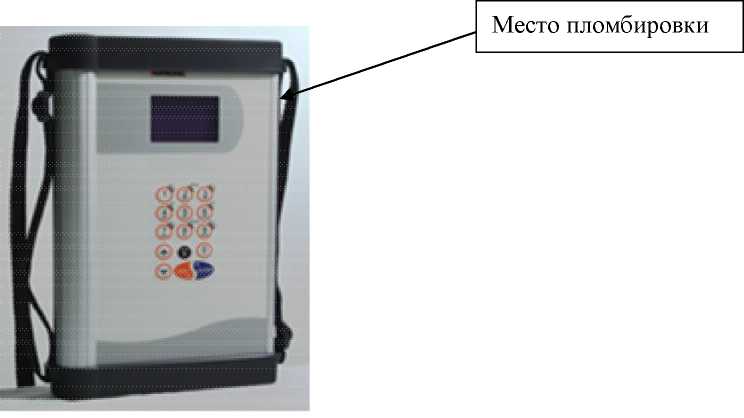

Рисунок 7 - Общий вид вторичного преобразователя КФ230-ВП, КФ230-ВП-Ех
Место пломбировки

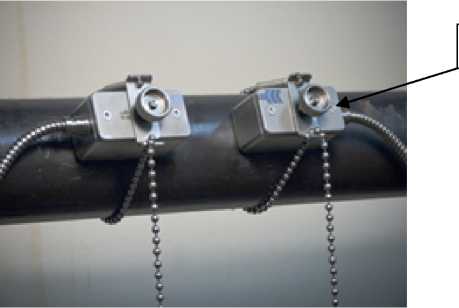

Рисунок 8 - Общий вид первичного преобразователя ПП
Программное обеспечение
Расходомеры имеют встроенное и внешнее программное обеспечение (далее - ПО).
Внешнее ПО предназначено для связи с расходомером и выгрузки содержимого регистратора данных БЭ на компьютер пользователя, и не является метрологически значимым.
Встроенное ПО выполняет функции расчёта объёмного расхода, массового расхода, скорости потока, скорости звука в среде, вывод информации на дисплей ВП, а так же организацию токовых, потенциальных, частотно-импульсных, цифровых (релейный или открытый коллектор) интерфейсов.
Идентификационные данные метрологически значимого встроенного ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
KF |
|
Номер версии (идентификационный номер) ПО |
Не ниже 4.00 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии Р 50.2.077-2014 «высокий». Влияние ПО учтено при нормировании метрологических характеристик
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости потока жидкости, м/с |
от 0,01 до 25 и от -25 до -0,01 |
|
Диапазон измерений расхода жидкости, м3/ч |
от 3600SVmin до 3600SVmax, где S - площадь поперечного сечения трубопровода, (м2); Vmin и Vmax- наименьшая и наибольшая скорость потока, (м/с). |
|
Пределы допускаемой относительной погрешности измерений скорости потока V, объемного расхода и объема жидкости, %: при V от 0,01 до 0,5 включ., м/с при V св. 0,5 до 25, м/с где V - скорость потока, м/с |
±0,5/V ±1 |
|
Пределы допускаемой относительной погрешности измерений скорости потока V, объемного расхода и объема жидкости (по заказу), %, при V от 0,01 до 0,3 включ., м/с при V св. 0,3 до 25, м/с где V - скорость потока, м/с |
±0,15/V ±0,5 |
Таблица 3-Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Обозначение модели |
КФ 100/ КФ100Ех |
КФ150/ КФ150Ех ^150Exd |
^170Exd |
КФ200/ КФ200Ех |
КФ210/ КФ210Ех |
КФ230/ КФ230Ех | |
|
Вторичные преобразователи (ВП) |
КФ100-ВП/ КФ100-ВП-Ех |
КФ150-ВП/ КФ150-ВП-Ех КФ150-ВП-Ехё |
КФ170-ВП-Ехё |
КФ200-ВП/ КФ200-ВП-Ех |
КФ210-ВП/ КФ210-ВП-Ех |
КФ230-ВП/ КФ230-ВП-Ех | |
|
Первичные преобразователи (ПП) Исполнение: - типовое - с расширенным температурным диапазоном - взрывозащищённое |
К0, К1, К4 К0Т, К1Т, К4Т К0Ех, К1Ех, К4Ех | ||||||
|
Номинальный диаметр (диаметр условного прохода) трубопровода, в зависимости от исполнения |
от 50 до 7500 для ПП К0, К0Т, К0Ех, К1, К1Т, К1Ех от 10 до 250 для ПП К4, К4Т, К4Ех | ||||||
|
Напряжение питания переменного тока, В |
от 100 до 240 |
- | |||||
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
от 9 до 12 или аккумулятор | |||||
|
Г абаритные размеры, мм, не более Первичный преобразователь Длина х Ширина х Высота Вторичный преобразователь Высота Ширина Длина |
111 х 44 х 50 для К0, К0Т, К0Ех 60 х 30 х 34 для К1, К1Т, К1Ех 43 х 18 х 22 для К4, К4Т, К4Ех | ||||||
|
120 160 80 |
237 258 146 |
258 132 27 |
228 72 47 |
320 240 150 |
290 180 37 | ||
|
Масса, кг, не более Первичный преобразователь Вторичный преобразователь |
0,7 5,0 | ||||||
|
Наименование характеристики |
Значение | |||||
|
Степень защиты корпуса первичный преобразователь вторичный преобразователь |
IP67 для К0, К0Т, К1, К1Т, К4, К4Т IP68 для К0Ех, К1Ех, К4Ех | |||||
|
IP66 |
IP65 |
IP68 |
IP65 | |||
|
Потребляемая мощность, Вт, не более |
5 | |||||
|
Диапазон температуры окружающей среды, оС первичный преобразователь, в зависимости от исполнения: - типовое - с расширенным температурным диапазоном - взрывозащищённое - с термобуфером вторичный преобразователь - без термочехла - с термочехлом |
от -50 до + 80 от -50 до + 250 от -50 до + 150 от -200 до + 650 | |||||
|
от -15 до + 60 от - 60 до + 60 |
от -15 до + 60 от -25 до + 60 | |||||
|
Средняя наработка на отказ, ч |
63000 | |||||
|
Средний срок службы, лет |
12 | |||||
|
Маркировка взрывозащиты первичный преобразователь вторичный преобразователь |
1Ex mb IIB Т6 Gb X для К0Ех, К1Ех, К4Ех | |||||
|
1Ex db IIB Т6 Gb для КФ150-ВП-Exd |
1Ex db e IIB Т6 Gb | |||||
Знак утверждения типа
наносится полиграфическим методом на наклейку, размещаемую на задней панели ВП, а также на титульный лист руководства по эксплуатации и паспорта методом печати.
Комплектность
Таблица 4 - Комплектность расходомеров
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Первичные преобразователи |
РУНС.110.00.000 |
1 или 2 пары |
По заказу |
|
Вторичный преобразователь |
РУНС.170.00.000 |
1 | |
|
Клеммная коробка |
1 |
По заказу Для моделей КФ100Ех, КФ150Ех, КФ150Ех^ КФ170Ех^ КФ200Ех, КФ210Ех, КФ230Ех | |
|
Толщиномер |
- |
1 |
По заказу, без нормирования погрешности |
|
Термочехол |
- |
- |
По заказу, без нормирования погрешности |
|
Термобуфер |
- |
- |
По заказу, без нормирования погрешности |
|
Комплект монтажных частей |
РУНС.170.00.000 КМЧ |
1 | |
|
Транспортировочный чемодан (для моделей КФ200, КФ230) |
- |
1 |
По заказу |
|
CD диск, содержащий файлы: Руководство по эксплуатации Методика поверки МП Внешнее ПО «KATData+» |
РУНС.170.00.000 ВДЭ |
1 |
Таблица 5 - Эксплуатационная документация
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Расходомеры ультразвуковые КАТФЛОУ. Руководство по эксплуатации |
РУНС.170.00.000 РЭ |
1 | |
|
Расходомеры ультразвуковые КАТФЛОУ. Взрывозащищенное исполнение (исполнение ex) Руководство по эксплуатации |
РУНС.170.00.000-01 РЭ |
1 | |
|
Расходомер ультразвуковой КАТФЛОУ. Паспорт |
РУНС.170.00.000 ПС |
1. |
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Вторичный преобразователь. Паспорт. |
РУНС.ХХХ.ХХ.ХХХ ПС |
1 |
Обозначение ХХХ.ХХ.ХХХ Соответствует типу ВП согласно заказу |
|
Первичные преобразователи ультразвуковые К, КТ, КЕх. Паспорт. |
РУНС.110.00.000 ПС |
1 | |
|
Вторичный преобразователь КФ100-ВП. Паспорт. |
РУНС.171.00.000 ПС |
1 |
В зависимости от заказа |
|
Вторичный преобразователь КФ200-ВП. Паспорт. |
РУНС.172.00.000 ПС |
1 | |
|
Вторичный преобразователь КФ150-ВП. Паспорт. |
РУНС.173.00.000 ПС |
1 | |
|
Вторичный преобразователь КФ170-ВП. Паспорт. |
РУНС.174.00.000 ПС |
1 | |
|
Вторичный преобразователь КФ210-ВП. Паспорт. |
РУНС.177.00.000 ПС |
1 | |
|
Вторичный преобразователь КФ230-ВП. Паспорт. |
РУНС.178.00.000 ПС |
1 |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Поверка
осуществляется по документу МП-2550-0288-2018 «ГСИ. Расходомеры ультразвуковые КАТФЛОУ Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «21» мая 2018 г.
Основные средства поверки:
рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. № 256 (установка поверочная с диапазоном измерений не менее, чем у поверяемого расходомера с погрешностью не более 1/3 пределов допускаемой погрешности поверяемого расходомера).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Нормативные документы
ТУ 4213-001-11284035-2014 Расходомеры и теплосчётчики ультразвуковые КАТФЛОУ. Технические условия
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
