Манометры-термометры глубинные САМТ-03, САМТ-03-СПСК

Назначение

Манометры-термометры глубинные САМТ-03, САМТ-03-СПСК (далее по тексту-приборы) предназначены для измерений давления и температуры жидкой и газообразной среды.

Описание

Принцип действия приборов при измерении давления основан на преобразовании упругой деформации чувствительного элемента, выполненного в виде мембраны, в изменение сопротивления тензорезисторов, расположенных на мембране и включенных по мостовой схеме. Выходное напряжение моста изменяется пропорционально приложенному давлению.

Для измерений температуры в анализаторах используется термопреобразователь сопротивления с чувствительным элементом (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt500» (по ГОСТ 6651-2009). Принцип измерения температуры основан на зависимости электрического сопротивления термочувствительного элемента (ЧЭ) от температуры.

Конструктивно прибор состоит из цилиндрического контейнера, измерительной головки, защищенной фонарем, и наконечника для крепления к проволоке при спускоподъемных операциях. Внутри цилиндрического контейнера расположены: батарейный отсек (или для исполнений САМТ-03-СПСК - кабельный ввод) и микроконтроллер осуществляющий сбор данных, преобразование, обработку, хранение и передачу измерительной информации. На торцевую поверхность измерительной головки выведен чувствительный элемент измерений температуры. ЧЭ температуры защищен от повреждений фонарем, имеющим отверстия для прохождения среды. Чувствительный элемент давления также вмонтирован в измерительную головку, в которой сделан специальный канал для свободного прохождения среды к чувствительному элементу.

Приборы выпускаются в двух модификациях - САМТ-03 и САМТ-03-СПСК, отличающихся друг от друга конструктивным исполнением, техническими характеристиками и способом передачи данных: у САМТ-03 запись измеренных значений производится в память прибора с последующей передачей на внешнее устройство (портативный компьютер или блок визуального контроля), у САМТ-03-СПСК передача данных осуществляется непрерывно через интерфейсный кабель.

Манометры-термометры глубинные САМТ-03-СПСК выпускаются в 4-х исполнениях: «САМТ-03-СПСК-25», «САМТ-03-СПСК-40», «САМТ-03-СПСК-60», «САМТ-03-СПСК-100», отличающихся верхним диапазоном измерений давления.

Манометры-термометры глубинные САМТ-03 выпускаются в 8-ми исполнениях : «САМТ-03-25-ё32», «САМТ-03-25-ё25», «САМТ-03-40-ё32», «САМТ-03-40-ё25»; «САМТ-03-60-d32», «САМТ-03-60-ё25», «САМТ-03-100-ё32», «САМТ-03-100-ё25», отличающихся верхним диапазоном измерений давления и наружным диаметром прибора.

Манометры-термометры глубинные САМТ-03, САМТ-03-СПСК изготавливаются во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i». Внешний вид приборов приведен на рисунках 1-2.

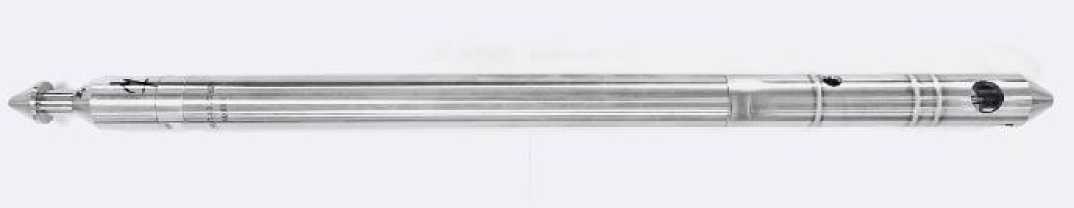

Рисунок 1- общий вид САМТ-03

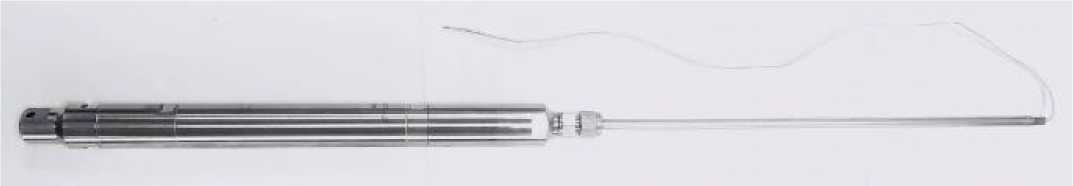

Рисунок 2- общий вид САМТ-03-СПСК Пломбирование приборов не предусмотрено.

Программное обеспечение

Программное обеспечение приборов состоит из внешнего и внутреннего программного обеспечения (далее- ПО).

Внешнее ПО «БД «СИАМ» не является метрологически значимым и предназначено для программирования работы манометра-термометра, скачивания результатов измерений из памяти прибора по каналу USB и обеспечения первичной обработки записанных данных.

Внутреннее ПО «CAMT-03.hex», «САМТ-03-CnCK.hex» предназначено для сбора, преобразования и хранения измерительной информации и устанавливается на заводе-изготовителе во время производственного цикла. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные данные (признаки) метрологически значимого внутреннего ПО указаны в таблицах 1 и 2.

Таблица 1 - Идентификационные данные (признаки) внутреннего ПО для прибора САМТ-03

Таблица 2 - Идентификационные данные (признаки) внутреннего ПО для прибора

САМТ-03-СПСК

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики манометров-термометров скважинных САМТ-03, САМТ-03-СПСК приведены в таблицах 3-4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится типографским способом на титульные листы паспорта и руководства по эксплуатации.

Комплектность

Таблица 6- Комплектность САМТ-03

Поверка

осуществляется по документу МП 202-024-2018 «Манометры-термометры глубинные САМТ-

03, САМТ-03-СПСК. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС», 22.01.2020 г.

Основные средства поверки:

Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые - МП-2,5; МП-600; МП-2500; (Регистрационный № 58794-14)

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);

Термостаты переливные прецизионные ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15) (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4212-003-20690774-18 Манометры-термометры глубинные «САМТ-03», «САМТ-03-СПСК». Технические условия
