Теплосчетчики ЭМИС-ЭСКО 2210
Номер в ГРСИ РФ: | 72830-18 |
---|---|
Категория: | Теплосчетчики |
Производитель / заявитель: | АО "ЭМИС", г.Челябинск |
Теплосчетчики ЭМИС-ЭСКО 2210 (далее - теплосчетчик) предназначены для измерения количества тепловой энергии, расхода, объема, массы, температуры и давления теплоносителя (жидкость и пар) в открытых и закрытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | 72830-18 |
Наименование | Теплосчетчики |
Модель | ЭМИС-ЭСКО 2210 |
Страна-производитель | РОССИЯ |
Срок свидетельства (Или заводской номер) | 17.10.2023 |
Производитель / Заявитель
ЗАО "Электронные и механические измерительные системы" (ЭМИС), г.Челябинск
РОССИЯ
Поверка
Межповерочный интервал / Периодичность поверки | 4 года |
Зарегистрировано поверок | 834 |
Найдено поверителей | 6 |
Успешных поверок (СИ пригодно) | 834 (100%) |
Неуспешных поверок (СИ непригодно) | 0 (0%) |
Актуальность информации | 22.12.2024 |
Поверители
Скачать
72830-18: Описание типа СИ | Скачать | 506.6 КБ | |
72830-18: Методика поверки МЦКЛ.0253.МП | Скачать | 6.6 MБ |
Описание типа
Назначение
Теплосчетчики ЭМИС-ЭСКО 2210 (далее - теплосчетчик) предназначены для измерения количества тепловой энергии, расхода, объема, массы, температуры и давления теплоносителя (жидкость и пар) в открытых и закрытых системах теплоснабжения (в том числе в системах коммерческого учета), системах охлаждения и в отдельных трубопроводах.
Описание
Принцип работы теплосчетчиков состоит в измерении и преобразовании значений объемного расхода (объема) и параметров теплоносителя (температуры, разности температур и давления) с последующим расчетом количества теплоносителя, тепловой энергии и тепловой мощности, в соответствии с уравнениями измерений.
Теплосчетчики являются комплексами учета энергоносителей и представляют собой измерительные системы вида ИС-1 по ГОСТ Р 8.596-2002 с функционально выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема); температуры теплоносителя; давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя; количества теплоносителя; тепловой энергии; тепловой мощности) ИК.
Теплосчетчики конструктивно состоят из вычислителя, первичных измерительных преобразователей температуры и расхода утвержденного типа (далее - ПИП) согласно таблицам 1 - 3, а также ПИП абсолютного или избыточного давления, удовлетворяющие метрологические характеристики теплосчетчика согласно таблице 4. В случае удаленного расположения ПИП от вычислителя, допускается включить в состав дополнительный вычислитель для приема и преобразования выходных сигналов с ПИП и передачи их в основной вычислитель в виде цифрового сигнала.
Таблица 1 - Типы применяемых вычислителей
Тип вычислителя |
Регистрационный номер |
Преобразователи расчетно-измерительные ТЭКОН-19 |
61953-15 |
Преобразователи расчетно-измерительные ТЭКОН-19Б |
35766-07 |
Вычислители УВП-280 |
53503-13 в редакции от 14.08.2018 |
Приборы вторичные теплоэнергоконтроллеры ИМ2300 |
14527-17 |
Тепловычислители СПТ961 |
35477-12 |
Тепловычислители СПТ962 |
64150-16 |
Таблица 2 - Типы применяемых ПИП в составе ИК объемного расхода (объема) теплоносителя
Тип ПИП |
Регистрационный номер |
Диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователем давления измерительным АИР-20/М2-Н-ДД |
63044-16 |
Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ 200)» |
42775-14 |
Расходомеры электромагнитные ЭМИС-МАГ 270 |
54036-13 |
Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР» |
28363-14 |
Расходомеры счетчики электромагнитные «ВЗЛЕТ ЭР» модификация «Лайт М» |
52856-13 |
Счетчики-расходомеры электромагнитные РМ-5 |
20699-11 |
Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ |
50660-12 |
Продолжение таблицы 2
Тип ПИП |
Регистрационный номер |
Теплосчетчики ВИС.Т3 исполнение ВС (счетчик-расходомер) |
67374-17 |
Таблица 3 - Типы применяемых ПИП в составе ИК температуры и ИК разности температур теплоносителя
Тип ПИП |
Регистрационный номер |
Комплекты термометров сопротивления из платины технически разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08 |
46156-10 |
Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1 |
39145-08 |
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
46155-10 |
Термометры сопротивления платиновые ТСПТ, медные ТСМТ |
57175-14 |
Комплекты термопреобразователей сопротивления платиновых КТС-Б |
43096-15 |
Термопреобразователи с унифицированным выходным сигналом ТПУ 0304 |
50519-17 |
Вычислители предназначены для приема и измерения сигналов ПИП и преобразования их в соответствующие физические величины, измеряемые ПИП с последующим расчетом, объема и массы теплоносителей, а также расчет тепловой энергии, произведенную или потребленную в элементе системы теплоснабжения по результатам определения массы, температуры и давления среды в соответствии с ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, ГОСТ Р 8.728-2010, МИ 2412-97, МИ 2451-98 и «Правилами коммерческого учета тепловой энергии, теплоносителя», утвержденными постановлением правительства РФ № 1034 от 18.11.2013 г. Вычислитель также обеспечивает ведение архива значений тепловой энергии и параметров теплоносителя.
ПИП предназначены для измерения параметров теплоносителя и передачи результатов измерений в вычислитель с помощью кабелей связи.
В зависимости от вычислителя, входящего в состав теплосчетчика, может производиться коррекция внутренних часов.
Связь между вычислителем и ПИП осуществляется:
- с ПИП ИК объемного расхода (объема) теплоносителя: выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс; (от 0,002 до 5000 Гц); выходным сигналом постоянного тока в диапазоне (0 - 5) мА; (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи;
- с ПИП ИК температуры и ИК разности температур теплоносителя с номинальной статической характеристикой по ГОСТ 6651-2009; (4 - 20) мА; цифровые сигналы связи;
- с ПИП ИК давления: выходной сигнал постоянного тока в диапазоне (0 - 5) мА, (0 - 20) мА, (4 - 20) мА; цифровые сигналы связи.
Теплосчетчики выпускаются в исполнениях, которые отличаются типами вычислителей, а также типами и количеством ПИП входящими в состав. Количество ПИП входящих в состав теплосчетчика зависит от типа вычислителя.
Теплосчетчик осуществляет:
- регистрацию массы теплоносителя, полученного по подающему трубопроводу, т;
- регистрацию массы теплоносителя, возвращенного по обратному трубопроводу (в случае установки двух расходомеров), т;
- регистрацию среднего значения температуры теплоносителя за час, °C;
- регистрацию среднего значения давления теплоносителя за час, МПа;
- регистрацию массы теплоносителя, использованного на подпитку, т;
- регистрацию времени работы теплосчетчика в штатном и нештатном режимах, час;
- вычисление, индикацию и накопление количества тепловой энергии (нарастающим итогом), Гкал;
- вычисление, индикацию тепловой мощности (мгновенные значения), Гкал/ч;
- измерение, индикацию и накопление (нарастающим итогом) объема (массы) теплоносителя в трубопроводах, м3 (т);
- измерение, индикацию и накопление (нарастающим итогом) объемного (массового) расхода теплоносителя в трубопроводах, м3 (т);
- измерение и индикацию температуры в отдельных трубопроводах и разности температур в подающем и обратном трубопроводах, °С;
- значение средневзвешенных значений температуры;
- измерение и индикацию давления, МПа;
- измерение и индикацию времени работы, ч;
- периодическое фиксирование параметров во внутренней энергонезависимой памяти вычислителя;
- ведение архивов, глубина архива, зависит от конкретного вычислителя и составляет не менее: часового - 60 суток, суточного - 6 месяцев, месячного (итоговые значения) - 36 месяцев;
- передачу данных по цифровым интерфейсам связи.
О бщий вид составных частей теплосчетчика приведен на рисунках 1 - 3.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки в соответствии с эксплуатационной документацией на составные части теплосчетчика.

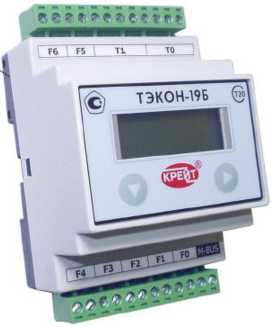

а) Преобразователи расчетноизмерительные ТЭКОН-19Б

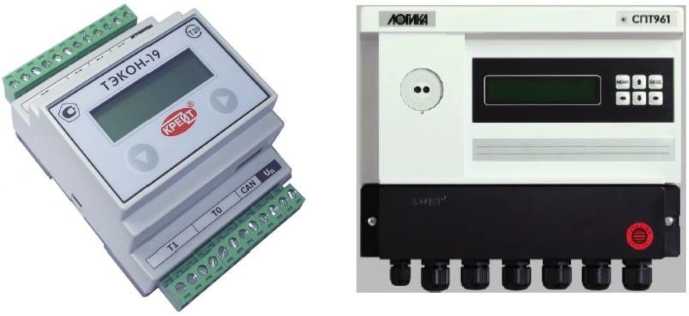

б) Преобразователи расчетноизмерительные ТЭКОН-19
в) Тепловычислители СПТ961

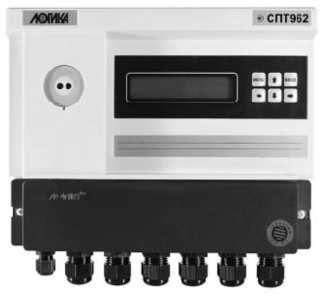

г) Тепловычислители СПТ962

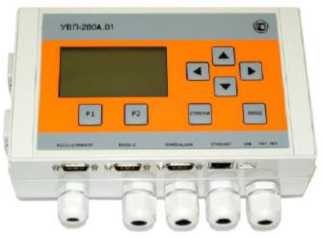

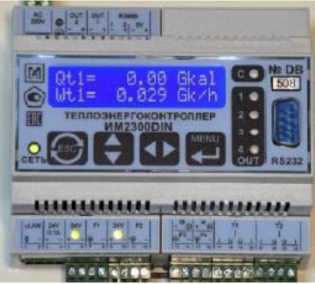

д) Приборы вторичные е) Вычислители УВП-280
теплоэнергоконтроллеры
ИМ2300

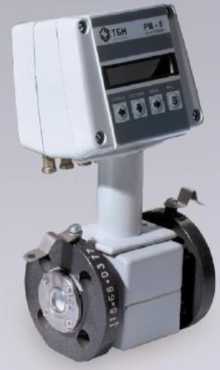

в) Счетчики-расходомеры электромагнитные РМ-5
а) Расходомеры-счетчики ультразвуковые «ВЗЛЕТ МР»

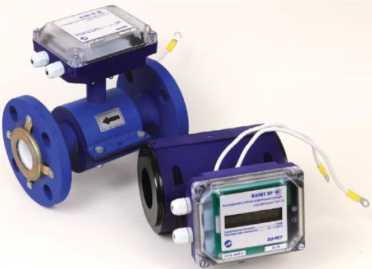

б) Расходомеры счетчики электромагнитные «ВЗЛЕТ ЭР» модификация
«Лайт М»

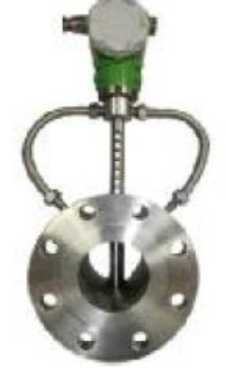

г) Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200(ЭВ 200)»

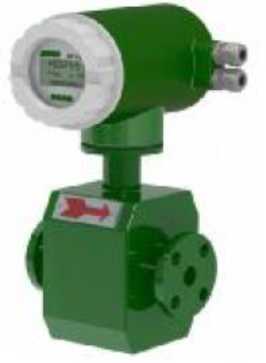

д) Расходомеры электромагнитные ЭМИС-МАГ 270

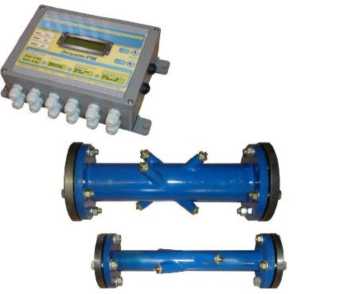

ж) Расходомеры-счетчики
жидкости ультразвуковые многолучевые ЭТАЛОН-РМ

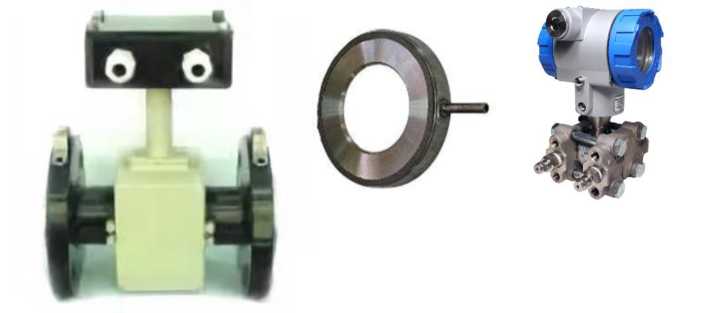

з) Теплосчетчики ВИС.Т3 исполнение ВС (счетчик-расходомер)
и) Диафрагмы по
ГОСТ 8.586.2-2005 в комплекте с преобразователем давления измерительным АИР-20/М2-Н-ДД

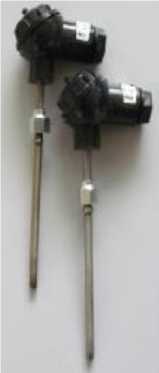

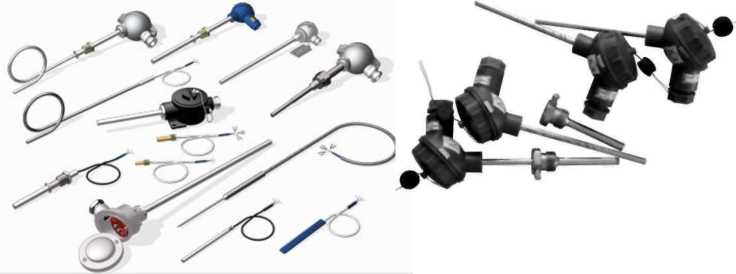

а) Комплекты термометров сопротивления из платины технически разностных КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08
б) Комплекты термометров сопротивления из платины технически разностных КТПТР-04, КТПТР-05, КТПТР-05/1

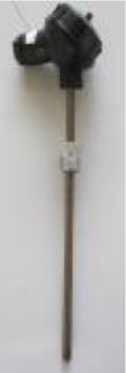

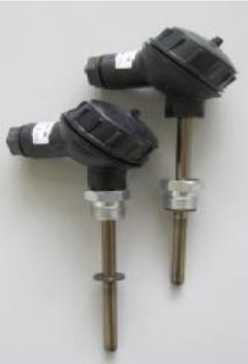

в) Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р
г) Термометры сопротивления платиновые ТСПТ, медные ТСМТ
д) Комплекты термопреобразователей сопротивления платиновых КТС-Б
е)

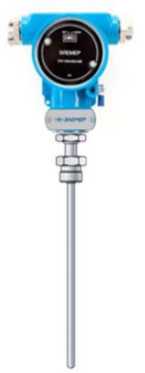

Термопреобразователи с унифицированным выходным сигналом ТПУ 0304
Рисунок 3 - ПИП в составе ИК температуры и ИК разности температур
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчиков реализовано на программном обеспечении вычислителя, входящего в состав теплосчетчика.
Конфигурационные параметры, значения условно-постоянных величин, параметры хранения измеренной информации и другие метрологически значимые параметры определяемые, изменяемые, передаваемые в процессе эксплуатации, а также уровень защиты ПО в соответствии с Р 50.2.077-2014 и идентификационные данные указаны в эксплуатационной документации на конкретный вычислитель.
Технические характеристики
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Диаметры условного прохода DN, мм |
соответствует DN, указанным в описаниях типа, соответствующих ПИП |
Диапазон измерения объемного расхода, м3/ч |
соответствует диапазонам, указанным в описаниях типа, соответствующих ПИП |
Диапазон измерения температур, оС |
соответствует диапазонам, указанным в описаниях типа, соответствующих вычислителей и ПИП |
Минимальное значение разности температур Atmin, оС, не более |
3 |
Диапазон измерения давления, МПа |
от 0 до 30* |
Пределы допускаемой относительной погрешности ИК объемного расхода (объема) теплоносителя, Ef, определяется по формулам**, % - при использовании расходомеров; - при использовании диафрагмы по ГОСТ 8.586.2-2005 в комплекте с преобразователем давления; - при этом для класса 2, не более - при этом для класса 1, не более |
Ef=+7W32+sE(G)2 + 6n(G)2 |
8(G) = ±78ел{С)г + SB(G)a + 0,25 -З(АЛ)2 ±2+0,02-Gmax/G)*** и ±5 ±(1+0,01-Gmax/G)*** и ±3,5 | |
Пределы допускаемой относительной погрешности ИК массы пара при расходе от 0,1-Gmx до Gmax, % |
±3 |
Пределы допускаемой абсолютной погрешности ИК температуры, °С |
±(0,6+0,0041)*** |
Пределы допускаемой относительной погрешности ИК разности температуры (At), Et, % |
±(0,5+3-Atmin/At)*** |
Пределы допускаемой относительной погрешности вычисления количества тепловой энергии Ес, % |
±(0,5+Atmin/At)*** |
Пределы допускаемой приведенной погрешности ИК давления к верхнему пределу измерения определяется по формуле, % - при этом для пара, не более - при этом для воды, не более |
Ym = ±^YB3I(P>2 + YBCP)Z + Yn(P)2**** 1 2 |
Пределы допускаемой относительной погрешности измерений количества тепловой энергии в рабочих условиях, % - для закрытых систем теплоснабжения - для паровых систем теплоснабжения - От 0,1'Gmax до 0,3 'Gmax - от 0,3 'Gmax до Gmax - для открытых систем теплоснабжения (в том числе тупиковых), а также для циркуляционных и тупиковых систем ГВС (ХВС) |
±(Ef+Et+Ec) ±5 ±4 в зависимости от уравнения измерений с учетом рекомендаций МИ 2553-99 |
Продолжение таблицы 4
Пределы допускаемой относительной погрешности измерений времени за сутки, % |
±0,01 |
* - указан максимальный диапазон измерения. Конкретный диапазон в соответствии с эксплуатационной документацией на теплосчетчик и входящие в него ПИП.
* * - где - предел допускаемой относительной погрешности вычислителя при измерении входного сигнала при рабочих условиях, %; ;-b(G) — предел допускаемой относительной погрешности вычислителя при расчете расхода, объема и массы при рабочих условиях, %; .^(G) - предел допускаемой относительной погрешности ПИП ИК объемного расхода (объема) при рабочих условиях, %; -.-- предел допускаемой относительной погрешность измерения разности давления, %;
* ** - t - значение температуры теплоносителя в трубопроводе, °С, At - значение разности температур в подающем и обратном трубопроводах, °С,
Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С, G - значение расхода м3/ч; Gmax - максимальное нормированное значение расхода, м3/ч
* *** — где ' ? j - пределы допускаемой приведенной погрешности вычислителя при
допускаемой приведенной погрешности ПИП ИК давления при рабочих условиях, %.
Знак утверждения типа
наносится на теплосчетчик любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 5 - Комплектность теплосчетчика
Наименование |
Обозначение |
Количество |
Теплосчетчик |
ЭМИС-ЭСКО 2210* |
1 шт. |
Формуляр |
ЭСКО2210.00.00 ФО |
1 экз. |
Руководство по эксплуатации на теплосчетчик |
2210Т.000.000.00 РЭ |
1 экз. |
Эксплуатационные документы на вычислитель и ПИП входящие в состав теплосчетчика |
- |
1 экз. |
Методика поверки |
МЦКЛ.0253.МП |
1 экз. на партию |
* - Комплектность определяется договором на поставку. |
Поверка
осуществляется по документу МЦКЛ.0253.МП «Теплосчетчики ЭМИС-ЭСКО 2210. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 31.08.2018 г.
- средства поверки в соответствии с документами, регламентирующими поверку вычислителей и ПИП, входящих в состав теплосчетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением правительства РФ от 18.11.2013 г. № 1034
Приказ Минстроя России от 17.03.2014 № 99/пр Об утверждении Методики осуществления коммерческого учета тепловой энергии, теплоносителя
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью
стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
МИ 2412-97 ГСИ. Водяные системы теплоснабжения . Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2451-98 Рекомендация. ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя
МИ 2553-99 ГСИ. Энергия тепловая и теплоноситель в системах теплоснабжения.
Методика оценивания погрешности измерений. Основные положения. Рекомендация
ТУ 26.51.52-083-14145564-2018 Теплосчетчики ЭМИС-ЭСКО 2210. Технические
условия
