Датчики давления измерительные РПД
| Номер в ГРСИ РФ: | 72842-18 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ЗАО "Росма", пос.Вырица |
| 72842-18: Описание типа СИ | Скачать | 572.4 КБ |
Датчики давления измерительные РПД (далее - датчики) предназначены для измерений и непрерывного преобразования значения измеряемого параметра - давления (разрежения, избыточного, разрежения-избыточного) и разности давлений в унифицированный выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 72842-18 |
| Наименование | Датчики давления измерительные |
| Модель | РПД |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 22.10.2023 |
Производитель / Заявитель
ЗАО "Росма", пос.Вырица
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 5 лет |
| Зарегистрировано поверок | 51467 |
| Найдено поверителей | 48 |
| Успешных поверок (СИ пригодно) | 51461 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0%) |
| Актуальность информации | 21.11.2024 |
Поверители
Скачать
| 72842-18: Описание типа СИ | Скачать | 572.4 КБ |
Описание типа
Назначение
Датчики давления измерительные РПД (далее - датчики) предназначены для измерений и непрерывного преобразования значения измеряемого параметра - давления (разрежения, избыточного, разрежения-избыточного) и разности давлений в унифицированный выходной сигнал силы постоянного тока.
Описание
Принцип действия датчиков основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Чувствительный элемент представляет собой мембрану из монокристаллического кремния с диффузионными пьезорезисторами, подключенными в мост Уинстона. При изменении измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу моста Уинстона. Разбаланс моста Уинстона линейно зависит от степени деформации пьезорезистивного чувствительного элемента и, соответственно, от измеряемого давления. С помощью измерительной схемы сигнал преобразуется в унифицированный выходной сигнал - силы постоянного тока. Зависимость аналогового выходного сигнала силы постоянного тока от входной измеряемой величины давления - линейно возрастающая или линейно убывающая.
Датчики выпускаются следующих модификаций:
- РПД-В для измерений давления разрежения;
- РПД-И для измерений избыточного давления;
- РПД-ИВ для измерений избыточного давления-разрежения;
- РПД-Д для измерений разности давлений;
которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений и точностными характеристиками.
Конструктивно датчики модификаций РПД-В, РПД-И, РПД-ИВ состоят из первичного измерительного преобразователя (чувствительного элемента), блока усиления и преобразования выходного сигнала измерительного преобразователя в унифицированный выходной сигнал постоянного тока, а также штуцера, корпуса и соединительного устройства для подключения внешних устройств. Отличие модификации РПД-Д заключается в том, что на чувствительный элемент воздействует сразу две измеряемые среды. Среды измеряемых давлений поступают в плюсовую (с большим давлением) и минусовую (с меньшим давлением) камеры, которые образованы металлическими гофрированными мембранами, приваренными по периметру к корпусу. Давление из плюсовой камеры через металлическую мембрану и полость, заполненную кремнийорганической жидкостью, воздействует на нижнюю полость чувствительного элемента и вызывает прогиб мембраны, который выравнивается давлением в минусовой камере, воздействующим на верхнюю плоскость чувствительного элемента. Давление из минусовой камеры подается к чувствительному элементу аналогичным образом.
Степень защиты преобразователей, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды по ГОСТ 14254-2015 соответствует IP 65.
Фотографии общего вида датчиков приведены на рисунке 1.
Защита от несанкционированного доступа обеспечивается конструкцией датчиков, пломбирование не предусмотрено. Места нанесения знаков поверки и утверждения типа приведены на рисунке 2.
модификации РПД-В, РПД-И, РПД-ИВ
модификация РПД-Д

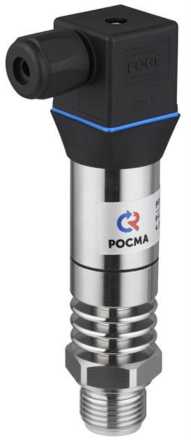

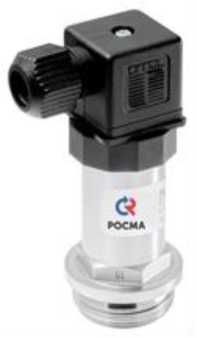

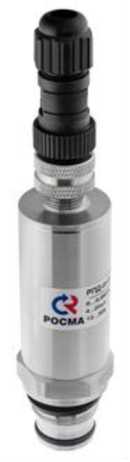

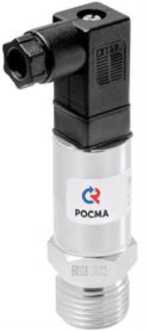

Рисунок 1 - общий вид датчиков

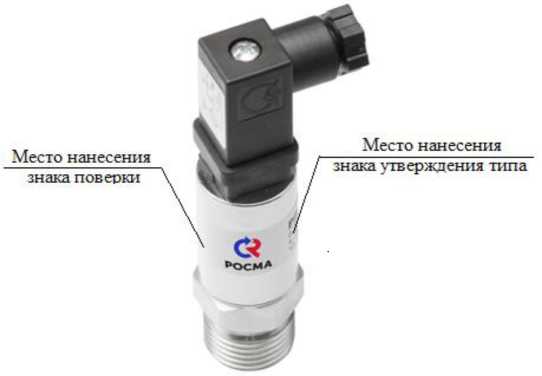

Рисунок 2 - Схема мест нанесения знака поверки и знака утверждения типа
Программное обеспечение
отсутствует.
Технические характеристики
Основные метрологические и технические характеристики датчиков приведены в таблицах 1 и 2
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления*, МПа - модификация РПД-В - модификация РПД-И - модификация РПД-ИВ - модификация РПД-Д |
от -0,1 до 0 от 0 до 100 от -0,1 до +2,4 от 0,006 до 2,5** |
|
Пределы допускаемой основной приведенной погрешности к диапазону измерений давления (уосн), % |
±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0*** |
|
Вариация выходного сигнала, не более |
уосн |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений давления (Yдoп(t)) вызванного изменением температуры окружающей среды, %/10 °С |
±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6*** |
|
Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений давления вызванной изменением напряжения питания, % |
±0,16 |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 или от 20 до 4 |
|
Нормальные условия измерений: - напряжение питания постоянного тока, В - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
24 от +18 до +28 от 30 до 80 от 84 до 106,7 |
|
* Диапазон измерений, указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений определяется при заказе из ряда, установленного в технической документации изготовителя и указанного в эксплуатационной документации на датчики. Указанный диапазон измерений может быть выражен в других единицах измерения давления: - для датчиков применяемых на территории РФ в соответствии с Постановлением правительства РФ № 879 от 31.10.2009 г.; - для датчиков поставляемых на экспорт в соответствии с требованиями Заказчика. * * Предельно допускаемое рабочее избыточное давление 16 МПа. * ** Конкретное значение y^ и удоп<1:) указывается в паспорте, сопоставление хосн^доп^)): ±0,2(±0,2); ±0,25(±0,25); ±0,4(±0,35); ±0,5(±0,45); ±0,6(±0,5); ±1,0(±0,6). | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение питания постоянного тока, В |
от 12 до 36 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Измеряемая среда - модификации РПД-В, РПД-ИВ - модификации РПД-И, РПД-Д |
газы; некристаллизующиеся при рабочей температуре жидкости, газы и пары |
|
Рабочие условия измерений - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +100 95 при температуре +30 °С от 84,0 до 106,7 |
Продолжение таблицы 2
|
1 |
2 |
|
Г абаритные размеры, мм, не более (длинахширинахвысота) - модификации РПД-В, РПД-И, РПД-ИВ - модификация РПД-Д |
39х22х88 85х30х105 |
|
Масса, кг, не более |
1,0 |
|
Среднее время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом на табличку датчика в соответствии с рисунком 2; на титульные листы паспорта и руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
РПД-* |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
1 экз. на партию из 10 шт. | |
|
* Модель и исполнение датчика определяется при заказе, также может комплектоваться: разделительными камерами, отборными устройствами, трехходовыми кранами, переходниками (адаптерами), защитными кожухами, кронштейнами и др. | ||
Поверка
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.802-2012: мановакуумметры грузопоршневые МВП-2,5, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ ОЕИ) 1652-99; манометры избыточного давления грузопоршневые МП, рег. № в ФИФ ОЕИ 58794-14;
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, исполнения ИКСУ-260Ех, рег. № в ФИФ ОЕИ 35062-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика и/или в соответствующую графу паспорта и/или на бланк свидетельства о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4404 Па
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
НСРП.421262.001.ТУ Датчики давления измерительные РПД. Технические условия
