Пикнометры напорные ARCCO ANUBIS

Номер в ГРСИ РФ: 72845-18
Категория: Пикнометры
Производитель / заявитель: Фирма "ARCCO Instrument Co. Inc.", США
Скачать
72845-18: Описание типа СИ Скачать 105 КБ
72845-18: Методика поверки МП 2302-0110-2018 Скачать 834.9 КБ
Нет данных о поставщике
Пикнометры напорные ARCCO ANUBIS поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Пикнометры напорные ARCCO ANUBIS (далее - пикнометры) предназначены для прецизионных измерений объема жидкости и проведения последующих косвенных измерений плотности жидкости. Пикнометры применяются при проведении поверки и калибровки поточных средств измерений плотности в составе поверочных установок в качестве рабочего эталона 1-го разряда.

Информация по Госреестру

Основные данные
Номер по Госреестру 72845-18
Наименование Пикнометры напорные
Модель ARCCO ANUBIS
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) на 4 шт. с зав.№ 2723 … 2726
Производитель / Заявитель

Фирма "ARCCO Instrument Co., Inc.", США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 18
Найдено поверителей 1
Успешных поверок (СИ пригодно) 18 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

72845-18: Описание типа СИ Скачать 105 КБ
72845-18: Методика поверки МП 2302-0110-2018 Скачать 834.9 КБ

Описание типа

Назначение

Пикнометры напорные ARCCO ANUBIS (далее - пикнометры) предназначены для прецизионных измерений объема жидкости и проведения последующих косвенных измерений плотности жидкости. Пикнометры применяются при проведении поверки и калибровки поточных средств измерений плотности в составе поверочных установок в качестве рабочего эталона 1-го разряда.

Описание

Принцип измерения плотности с использованием напорных пикнометров основан на взвешивании известного объема жидкости, отобранного в пикнометр из трубопровода при температуре и давлении транспортирования по трубопроводу. Плотность жидкости находят из частного от деления разницы массы заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объема жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.

Конструктивно корпус пикнометра выполнен в виде металлического сосуда сферической формы с двойными стенками, снабжённого предохранительным клапаном и двумя вентилями для заполнения и слива пробы жидкости. Оси вентилей расположены под углом 90°. Для обеспечения термоизоляции полость между стенками корпуса пикнометра вакуумируется.

Пломбировка пикнометров от несанкционированного доступа не требуется.

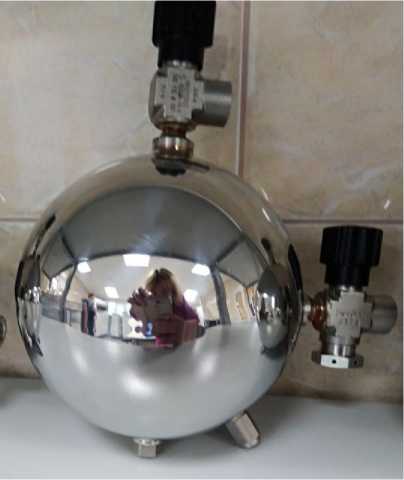

Рисунок 1 - Общий вид пикнометра напорного ARCCO ANUBIS

Программное обеспечение отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость пикнометра, см3

1000

Пределы допускаемой абсолютной погрешности измерений фактической вместимости, см3

±0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный коэффициент изменения вместимости при изменении температуры жидкости, см3/°С, не более

±0,02

Номинальный коэффициент изменения вместимости при изменении давления жидкости, см3/МПа, не более

±0,2

Рабочее давление в жидкости, МПа, не более

10

Диапазон рабочей температуры жидкости, °С

от +5 до +90

Присоединительные размеры вентилей пикнометра, мм

1/4“FNTP

Габаритные размеры, мм, не более:

- диаметр корпуса пикнометра

- высота пикнометра с присоединительными вентилями

165

255

Масса пустого пикнометра, кг, не более

2,3

Срок службы, лет, не менее

10

Наработка на отказ, ч

10000

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %, до

от -35 до +50

100

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации пикнометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность пикнометров напорных ARCCO ANUBIS

Наименование

Обозначение

Количество

Пикнометр напорный

ARCCO ANUBIS

1 шт.

Кейс для хранения и транспортировки пикнометра

-

1 шт

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2302-0110-2018

1 экз.

Поверка

осуществляется по документу МП 2302-0110-2018 «ГСИ. Пикнометры напорные ARCCO ANUBIS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 июня 2018 г.

Основные средства поверки:

- весы электронные GF-6100, № 21346-06, НПВ 6100 г, цена деления 0,01 г;

- комплект гирь класса точности Е2 по ГОСТ OIML R 111-1-2009

- жидкость-компаратор, аттестованная на Вторичном эталоне плотности ВЭТ 18 в соответствии с ГОСТ 8.024-2002 по значению плотности при температуре (25,00±0,02) оС в абсолютной погрешностью аттестованного значения плотности не более ±0,03 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.024-2000 ГСИ. Государственная поверочная схема для средств измерений плотности

Техническая документация фирмы-изготовителя
